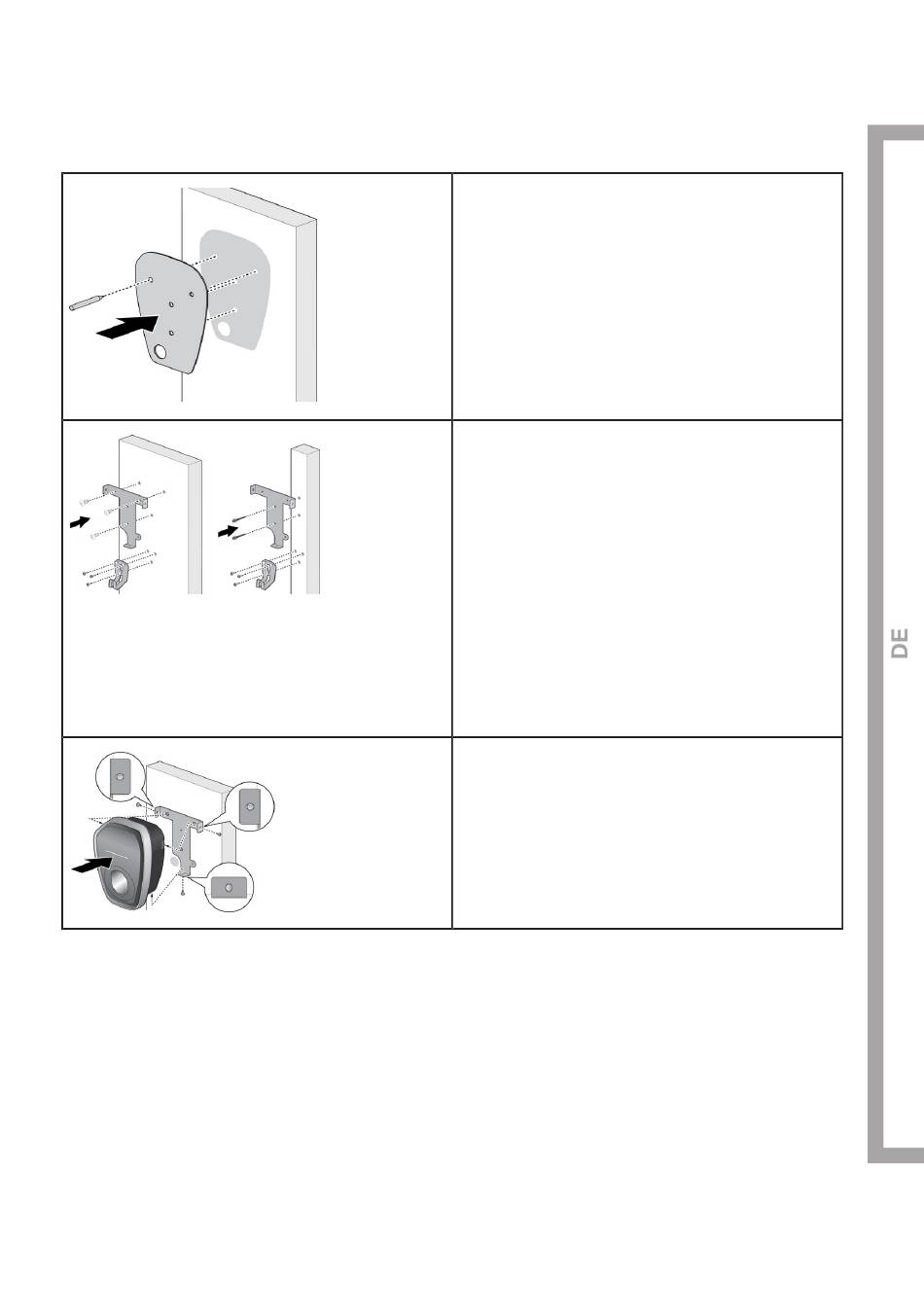

4.4 Montage der MINI Wallbox Plus

1. Bei dem Produkt handelt es sich um
ein stationäres, an der Wand montiertes
Gerät. Im Lieferumfang befindet sich eine
Montageschablone A zur Markierung
der Schraubenpositionen für die
Montagehalterung B und den Kabelhalter
(optional).
2. Befestigen Sie die Montagehalterung B
an der Wand. Der Kabelhalter ist Bestandteil
des Lieferumfangs und ist in der Abbildung in
optionaler Position dargestellt.
Die folgenden Schraubentypen werden
empfohlen:
- Mauerwerk: Dehnkopfschrauben 1/4" G
Anzugsdrehmoment: 8.8 Nm (78 lb·in )
- Von Holzpfosten getragene Fertigwände:
Holzschrauben E mit einer Schraubenlänge von
mindestens 50 mm (2")
Anzugsdrehmoment: 3 Nm (26 lb in)
3. Richten Sie die Schraubenlöcher an der
Montagehalterung B und am Produkt aus.
4. Installieren und befestigen Sie das Produkt mit
den mitgelieferten Torx-T30-Schrauben F auf der
Montagehalterung B.
Anzugsdrehmoment: 1,5 Nm (13 lb in)
