5 Elektrische Installation

Verwenden Sie einen geeigneten Kupferdraht mit Druckanschlussklemmen, wie z. B. einen Ring-
und Gabeltyp, am Ende des Leiters, bevor Sie ihn an die Anschlussklemmen anbringen. Halten Sie
genügend Drahtlänge vor, um die Installation zu erleichtern.
Es ist auch möglich, die MINI Wallbox
Plus einphasig anzuschließen. Schließen
Sie dazu die Klemmen L1, N und PE an.
Leitungsquerschnitt starrer Leiter (massiv): max. 16 mm
■
Leitungsquerschnitt flexibler Leiter mit Aderendhülse/Kunststoffhülse: max. 10 mm
■
Wählen Sie eine geeignete Leitung gemäß allen geltenden örtlichen, staatlichen und nationalen
Vorschriften und Normen für elektrische Anlagen. Stellen Sie sicher, dass der Schutzschalter vor
dem Einbau ausgeschaltet ist.
Stellen Sie sicher, dass gefährliche Spannungen sicher isoliert sind.
Nachdem die Wallbox installiert wurde, muss die Wallbox über die Wallbox Installation App (siehe
Kapitel 6) eingerichtet werden, bevor mit dem Laden begonnen werden kann.
20

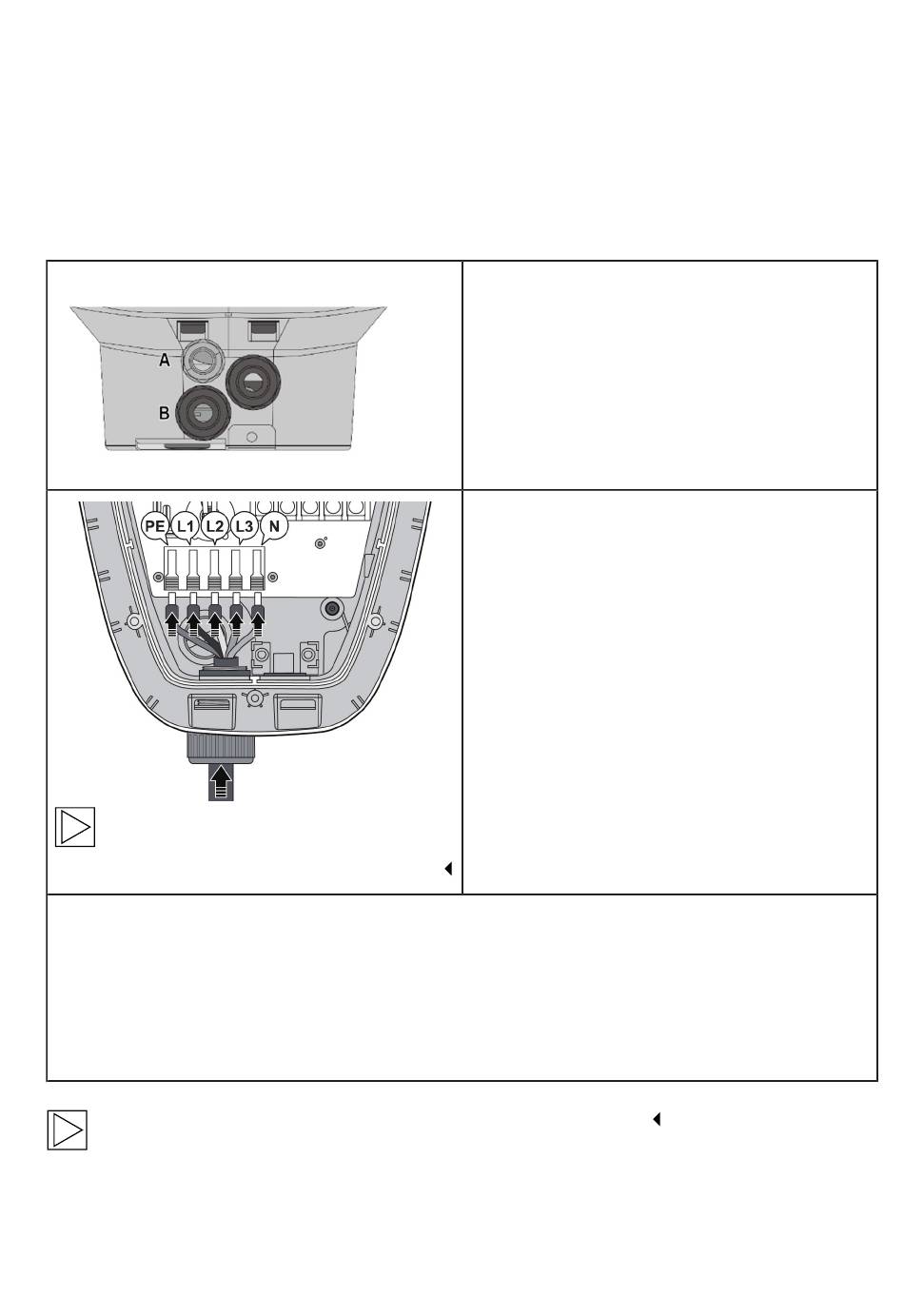

A
Leitung mit geeigneter Auslegung für
Signaldrähte, RS-485 (0,75 mm
Anwendbarer Kabeldurchmesser:
9 mm auf 11 mm
B
Stromeingangskabel. Anwendbarer
Kabeldurchmesser: 13 mm auf 20 mm
C
Stromausgangskabel
Verbinden Sie jede Klemme mit dem
entsprechenden Anschluss an der
Eingangsklemmleiste. Sichern Sie dann die
Klemme für das Eingangskabel korrekt. Die
abisolierte Länge des Eingangskabels muss den
Angaben der Wallbox entsprechen.
(6 AWG)
2
).
2
