STUDER REVOX B242 Bedienungs- Und Serviceanleitung
Verwandte Anleitungen für STUDER REVOX B242
Inhaltszusammenfassung für STUDER REVOX B242

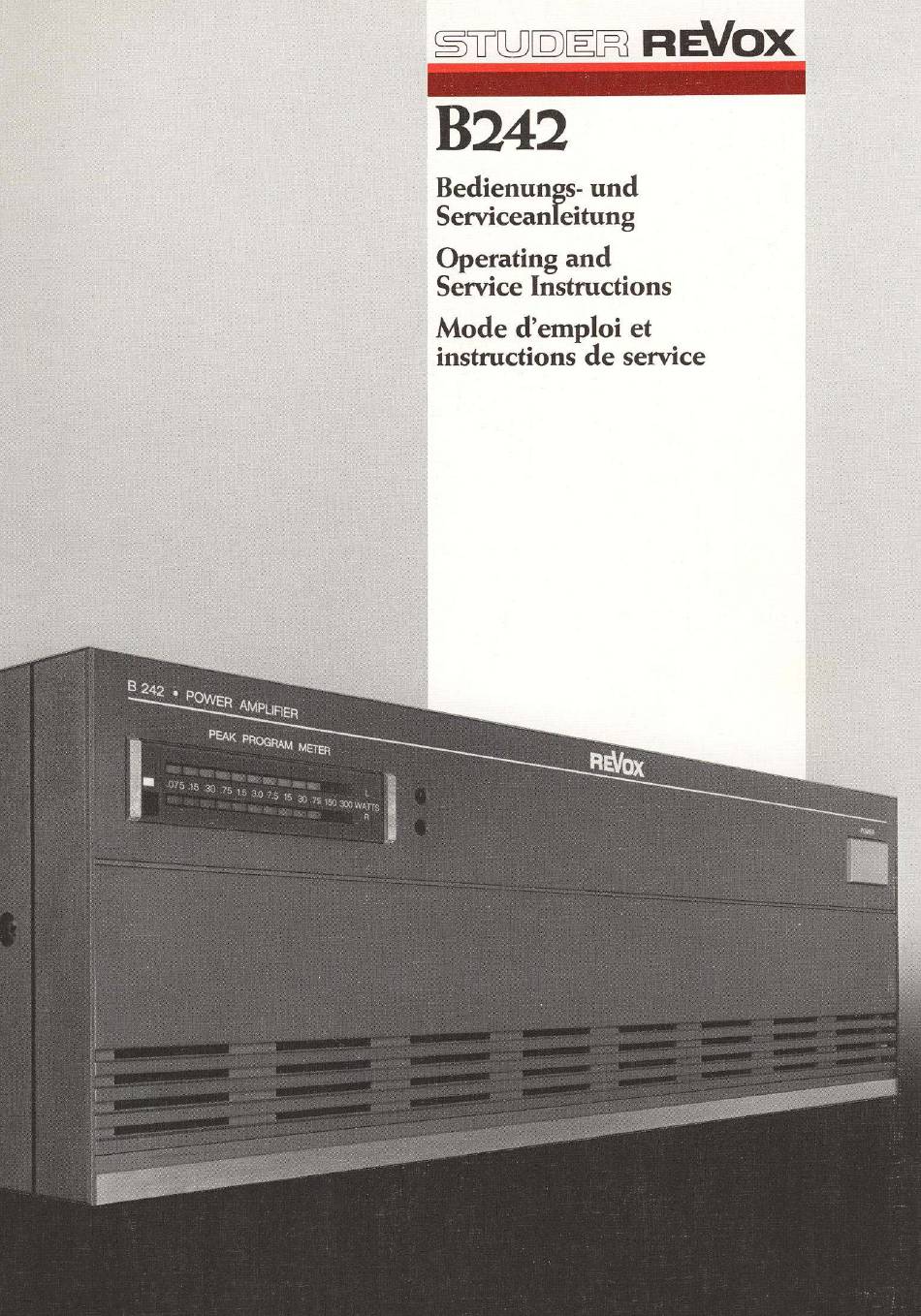

- Seite 1 STUDER RAIOX B242 Bedienungs-und Serviceanleitung Operating and Service Instructions Mode d'emploi et instructions de service B242V ER AMPLI FIER K PÄOGRAM NETER Rd/ox 5 So 150.7...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Bedienungsanleitung Übersicht mit Kurzbeschreibung der Bedienungselemente Aufstellen, Anschliessen Aufstellungsort Anschliessen von Netz, Signalquelle und Lautsprecher Inbetriebnahme Gerät einschalten Anzeigen, Eingangsempfindlichkeit, Technischer Anhang Netzsicherungen ersetzen Technische Daten Seite Serviceanleitung Service Service Informationen Demontageanleitung Allgemeine Hinweise Frontpanel Elektronische Baugruppen Schaltungsbeschreibung Input Amplifier Power Amplifier Peak Program Meter... - Seite 3 RAIOX POWER AMPLIFI r LW euse ATTENTION! [16] [12] [13] [14] [15] [10] [11]...
- Seite 4 Ubersicht Frontseite Funktion Bedienungselement Verstärker eindausschalten (MANUAL POWER ON) POWER Eingangsempfindlichkeit linker Kanal ADJ. LEFT Eingangsempfindlichkeit rechter Kanal ADJ. RIGHT Anzeige Aktueller Spitzenwert der abgegebenen Leistung des LEFT linken Kanals (in Watt). RIGHT Aktueller Spitzenwert der abgegebenen Leistung rechten Kanals (in Watt). POWER Betriebs-Anzeige (hell)
- Seite 5 Übersicht Rückseite Bedienungselement Funktion Wahl der Lautsprecher-lmpedanz SPEAKERS HIGH IMP/ SPEAKERS IMP. HIGH -> Wahl der Betriebsart. Automatisches Oder manuelles Ein- und AUTO POWER ON/ Ausschalten Verstärkers. MANUAL POWER Umschalter für Stereo-Betrieb Oder STEREO/MONO Mono-Betrieb (Brückenschaltung) INPUTS LEFT/RIGHT Symmetrische Signaleingänge (XLR), linker rechter...
- Seite 6 Ouelle (alle REVOX HiFi-Komponenten) werden mit handels- üblichen Anschlusskabeln (Cinch) direkt an 1 000 den Verstärkereingängen INPUT [9] ange- schlossen. In dieser Anwendung des REVOX B242 • Power Amplifier finden Kurzschluss- bügel keine Verwendung. Vorverstärker O Lautsprecher anschliessen Vorsicht. SPEAKER...
-
Seite 7: Stereo-Betrieb
Anschliessen Inbetriebnahme Für Mono-Betrieb ist die Lautsprecherbox Mono entsprechend der Abbildung (MONO) anzu- schliessen und der Schiebeschalter [6] in die Stellung MONO zu bringen. Die Signalquelle ist am linken Kanal anzu schliessen. Die Brückenschaltung der Ver- r; 00 stärker geschieht geräteintern. - Seite 8 Anleitung fndet er im SERVICE-Teil dieses Buches. Für den Betrieb mit REVOX HiFi-Komponen ten brauchen Sie keine Anpassung vor- nehmen zu lassen. Ihr REVOX B242 • Power Amplifier ist dafür bereits eingestellt. Gerät vom Netz trennen! (Netzstecker O Netzsicherung ersetzen ziehen.)
- Seite 9 Technische Daten * Abweichende Daten nach II-IF Audiodaten Musikleistung 2x 400 W (2 Ohm, LOW IMP.) Stereo 2x 300 W (4 Ohm, LOW IMP) 2050 W (4 Ohm. HIGH IMP.) 2x 300 W (8 Ohm, HIGH IMP) 600 W (4 Ohm, LOW IMP) Mono (Brückenschaltung) 600 W (8 Ohm, LOW...
-
Seite 10: Abmessungen
Abmessungen (mm) ca. 50 461,2... -
Seite 11: Demontageanleitung
Service Wichtig: Servicearbeiten dürfen nur vom Fachmann ausgeführt werden! Bitte überlassen Sie die untenstehend beschriebenen Arbeiten Ihrem Fachhändler Behandlung von MOS-Bauteilen MOS-Bausteine sind besonders empfindlich auf elektrostatische Ladungen. Folgendes ist daher zu beachten: Elektrostatisch empfindliche Bauteile werden in Schutzverpak- kungen gelagert und transportiert. Auf der Packung Wird nebenstehendes Etikett angebracht. -
Seite 12: Frontpanel
GEHAUSE 1.2.1 Oberes Deckblech — An der Geräte-Oberseite 2 Schrauben [1] lösen. —Rückseitig 2 Schrauben [2] lösen. während die Abdeckung hinten leicht nach unten gehalten wird. (Das Abdeckblech wurde werkseitig leicht vorgespannt.) Montagehinweis: Abdeckblech erst in die Nut [3] der Frontleiste schieben und nachfolgend festschrauben. -
Seite 13: Elektronische
ELEKTRONISCHE BAUGRUPPEN Die eingangs genannten Richtlinien zur Behandlung von MOS- Bauteilen sowie die Gefahrenhinweise Sind unbedingt beachten. Der transparente Berührungsschutz ist nach I-ösen zweier Schrauben mit der nötigen Vorsicht zu entfernen. Ohne diesen Berührungsschutzdarf das Gerät keinesfalls in Betrieb genommen werden. -
Seite 14: Power Supply Board
1.4.4 Endstufenblock Heat Pipe - Oberes Deckblech entfernen (Abschnitt 1.2.1). — Den transparenten Berührungsschutz entfernen. [111 [11 J — Rechte Seitenblende entfernen (Abschnitt 1.2.2). [blu] [wht] —An Geräteunterseite 4 Schrauben [11] lösen und die Abdeckung entfernen. — Alle Steckverbindungen zu den Endstufen lösen. - Seite 15 1.4.8 INPUT AMPLIFIER BOARD - Oberes Deckblech entfernen (Abschnitt 1.2.1). [20] Den transparenten Berührungsschutz entfernen. [20] [19] — Seitenblenden entfernen (Abschnitt 1.2.2). - Gehäuserückwand lösen (Abschnitt 1.2.3) —Kabelverbindungen zum INPUT AMPLIFIER BOARD lösen. - An Gehäuserückwand 7 Schrauben [16] lösen. [16] [16] [201...
-
Seite 16: Schaltungsbeschreibung
SCHALTUNGSBESCHREIBUNG INPUT AMPLIFIER INPUT AMPLIFIER LEFT BALANCED INPUT LEFT PON-L OUTPUT LEFT SIGNAL PON-R DETECT CH—L INPUT LEFT ATTENUATOR MANUAL/ LEVEL CTL. AUTO LEFT POWER ON POT-L OUTPUT DELAY RELAIS-L DC-L RELAIS-R DC—R LP-FILTER VOLT- +30V-L COMP. DELAY SPEAKERS IMP. LOW/ HIGH OVERLAMP COMP. -
Seite 17: Power Amplifier
POWER AMPLIFIER RELAIS-L PROTEC _OįO— TION poN—L CIRCUI OUT-LEFT CH-L DIFFERENTIAL POWER OUTPUT AMPLIFIER DRIVER STAGE RLC-FILTER STAGE RELAIS EED- HEAT-L IRCUI TEMPERATURE SENSOR DC-L LP-FILTER IDLE CURRENT ADJUST Es Wird nur der linke Kanal beschrieben, der rechte ist identisch. Das Eingangssignal (CH-L) Wird durch den Kaskode-Differenzver- stärker Q)geführt. -
Seite 18: Peak Program Meter
PEAK PROGRAM METER POT-L -15V-L/-R HOLD POWER ON/ LEVEL ADJ. TIME STANDBY LEFT PEAK/OFFSET ADJ. LEVEL ME TER LEVEL-L CIRCUI LED-ARRAY LEFT BRIGHTNESS CONTROL STAB. LED-ARRAY RIGHT LEVEL METER LEVEL-R CIRCUI PEAK/OFFSET ADJ. LEVEL ADJ. HOLD HEAT RIGHT TIME OVERLAMP POT-R Es Wird nur der linke Kanal beschrieben, der rechte... -
Seite 19: Power Supply
POWER SUPPLY +30V-L POUER SUPPLY LEFT ±95V-L ±75V-L 00 @ VOLTAGE SELECTOR O LEFT LEFT MAINS TRANSFORMER STAB. MAINS SWITCH POWER 110...240 MAINS RELAIS TRANSFORMER RIGHT MAINS VOLTAGE SELECTOR RIGHT ± 15V—R STAB. FAN CONTROL POWER SUPPLY RIGHT F AN Primäre Schaltkreise: Ein POIder Netzspannung gelangt direkt zu den beiden Netztrans-... - Seite 20 POWER SUPPLY +30V-L POUER SUPPLY LEFT ±95V-L ±75V-L 00 @ VOLTAGE SELECTOR O LEFT LEFT MAINS TRANSFORMER STAB. MAINS SWITCH POWER 110...240 MAINS RELAIS TRANSFORMER RIGHT MAINS VOLTAGE SELECTOR RIGHT ± 15V—R STAB. FAN CONTROL POWER SUPPLY RIGHT F AN Primäre Schaltkreise: Ein POIder Netzspannung gelangt direkt zu den beiden Netztrans-...
-
Seite 21: Einstellanleitung
EINSTELLANLEITUNG VORSICHT: Elektrisierungsgefahr bei geöffnetem Gerät! Teile im Gerät führen Netzspannung. Vor dem Arbeiten am Gerät den Netzstecker ziehen und die vier Ladekondensatoren (22000 pF) mit einer Entladezange (Best.-Nr.: 46 244) Oder einem Leistungswiderstand entladen. BENÖTIGTE MESSINSTRUMENTE - Digital-Multimeter —Tongenerator —... -
Seite 22: Einstellen Der Eingangsempfindlichkeit
EINSTELLEN DER EINGANGSEMPFINDLICHKEIT Vorbereitungen 3.3.1 —Den Tongenerator am linken Kleinsignaleingang (Cinch) an- schliesSen. — NF-VoItmeter linken Lautsprecherausgang anschliessen (Bereich 30 V). — Stereo-Mode wählen. 3.3.2 Einstellen der Eingangsempfindlichkeit POWER AMPLIFIER B 242 - Am Tongenerator bei einer Frequenz von I kHz die gewünschte Spannung (nominell 1.55 V) einstellen.
