VITENSO eine Marke von RFTEC, A-8071 Hausmannstätten
•

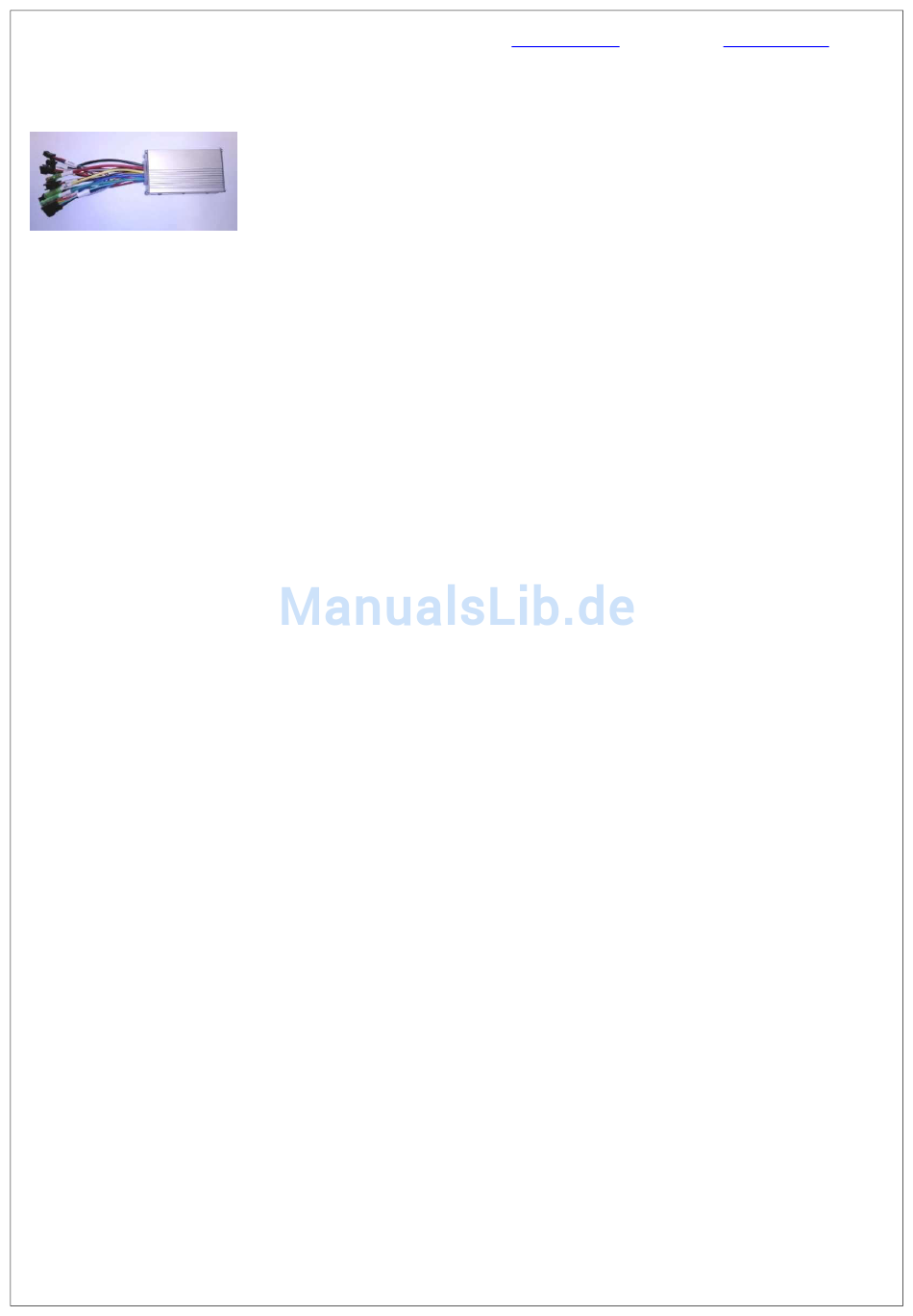

Steuergerät
Das Steuergerät wird hinter dem Sattelrohr in einer Tasche oder in einer Box des Akkus verbaut, alle Kabellängen sind dafür
ausgelegt um bei normaler Verlegung, hinter den Sattel in Höhe des Gepäckträgers zu kommen. Alle Kabel(Akku, Motor,
Tretsensor, Drehgriff und gegebenenfalls die *Bremshebel) am Steuergerät einstecken.
HINWEIS:
Die am Steuergerät angeschlossenen Kabel im Bereich zwischen Sattelroh und Steuergerät mit Kabelbinder
zusammenbinden, sodass sie nicht lose umherhängen.
HINWEIS:
Es ist ratsam, zunächst die Kabel zu verlegen und die Stecker probeweise am unmontierten Steuergerät anzuschließen. Sind die
erforderlichen Kabellängen so ermittelt, dann erst das Steuergerät montieren. Es bleiben 2 Stecker die nicht angeschlossen
werden. 2 Stecker mit je 2 Kabeln für die Bremsgriffe (BRAKE = Bremse). Bremsgriffe sind nicht im Lieferumfang!
•
Achten Sie darauf dass der Kontroller immer trocken bleibt und vermeiden Sie längere Fahrten im Regen.
•
Sollte Wasser eindringen, müssen Sie alle Teile zuerst trocknen lassen um eine Beschädigung des Kontrollers, der Kabel
und der Anschlüsse zu vermeiden.
•
Vermeiden Sie starkes Schütteln des Kontrollers, er ist mit hochwertiger Elektronik verbaut.
•
Der Kontroller sollte in einer Umgebungstemperatur von +10°C bis +40°C betrieben werden.
WARNUNG:
Öffnen Sie niemals den Kontroller. Jeder Versuch, den Kontroller zu öffnen, modifizieren oder anzupassen führt zum Verlust der
Garantie. Wenden Sie sich immer an Ihren Vertragshändler.
Steuergerät Anschlüsse:
Power =
Strom je ein schwarzes und ein rotes Kabel zur Batterie
Motor =
Drei Kabeln zum Motor BLAU/GRÜN/GELB
Motor Hall =
Ein Stecker mit 3 oder 5 Kabel zum Motor für die Hall Sensoren
Display =
Stecker zum LCD Display 4 Kabel im Stecker
Wheel Sensor = Tachoanzeige Stecker mit 3 Kabel
Axis Sensor =
Tretsensor Stecker mit 3 Kabel (Kann muss aber nicht angeschlossen werden)
Throttle =
Gas bzw. Daumengasgriff Stecker mit 3 Kabel (Kann muss aber nicht angeschlossen werden)
Brake =
Bremsgriffe, hier finden Sie 2 Stecker mit je 2 Kabel (nichts Anstecken oder Verbinden wenn Sie keine
Bremsgriffe haben, *nicht im Lieferumfang)
Mail:
info@vitenso.eu
7
Homepage:
www.vitenso.eu
