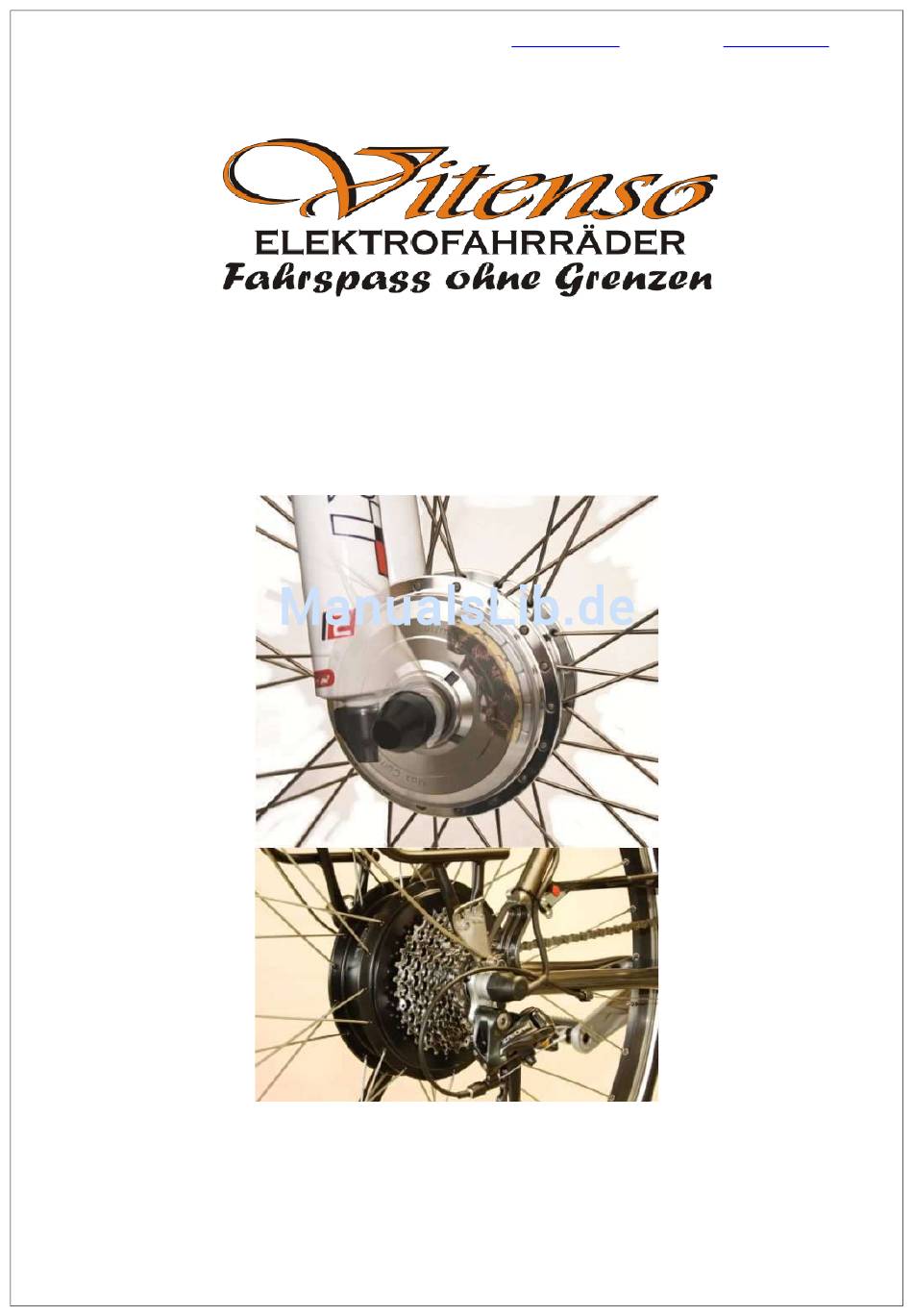

- Seite 1 VITENSO eine Marke von RFTEC, A-8071 Hausmannstätten Mail: info@vitenso.eu Homepage: www.vitenso.eu Einbauanleitung Antriebssatz VITENSO zum elektrischen Antrieb von Fahrrädern Stand Jänner 2014...
- Seite 2 VITENSO eine Marke von RFTEC, A-8071 Hausmannstätten Mail: info@vitenso.eu Homepage: www.vitenso.eu Inhalt 1. Vorwort & 1.1 Gewährleistung 2. Voraussetzung & Vorbereitung 3. Erforderliche Werkzeuge & Hilfsmittel 4. Komponenten des Antriebssatzes 5. Einbau des Antriebssatzes 6. Akku 1. Vorwort Herzlichen Glückwunsch zum Kauf Ihres neuen Umbaukits, einem der zuverlässigsten E-Bike Kits und mit einer der ausgezeichnetsten Leistungen auf dieser Welt.
- Seite 3 VITENSO eine Marke von RFTEC, A-8071 Hausmannstätten Mail: info@vitenso.eu Homepage: www.vitenso.eu Sicherheitshinweise: Tragen Sie immer einen genehmigten Helm, der den EU-Standards entspricht. Halten Sie sich immer an die jeweils gültige Straßenverkehrsordnung in Ihrem EU-Land. Kinder sollten nur im Beisein der Eltern und mit einem geeigneten Sturzhelm Fahrrad fahren.
-
Seite 4: Voraussetzungen Und Vorbereitungen
VITENSO eine Marke von RFTEC, A-8071 Hausmannstätten Mail: info@vitenso.eu Homepage: www.vitenso.eu Voraussetzungen und Vorbereitungen • Die Gabel des Fahrrades soll vorzugsweise aus Stahl bestehen. Die Gabel darf nicht verzogen sein. Aluminiumgabeln können nur nach Freigabe durch den Gabelhersteller verwendet werden. - Seite 5 VITENSO eine Marke von RFTEC, A-8071 Hausmannstätten Mail: info@vitenso.eu Homepage: www.vitenso.eu 5. Einbau des Antriebssatzes WARNUNG: Um Stürze zu vermeiden müssen alle Kabel so verlegt werden, dass • voller Lenkeinschlag möglich ist • drehende Teile (Kettenantrieb, Tretkurbeln, Räder) nicht behindert werden •...
- Seite 6 VITENSO eine Marke von RFTEC, A-8071 Hausmannstätten Mail: info@vitenso.eu Homepage: www.vitenso.eu • Tretlagersensor (Kabel zum Steuergerät verlegen und einstecken) HINWEIS: Eine Montage des Sensors ist nicht bei jedem Fahrrad möglich. A) Montagebeispiel des Speed Sensors bei Nabenschaltung an der Tretkurbel: Demontieren Sie eines der beiden Tretkurbel (bei einigen Modellen ist ein Abzieher notwendig), öffnen Sie die Konterschraube zum Kurbellager und montieren Sie den...
- Seite 7 VITENSO eine Marke von RFTEC, A-8071 Hausmannstätten Mail: info@vitenso.eu Homepage: www.vitenso.eu • Steuergerät Das Steuergerät wird hinter dem Sattelrohr in einer Tasche oder in einer Box des Akkus verbaut, alle Kabellängen sind dafür ausgelegt um bei normaler Verlegung, hinter den Sattel in Höhe des Gepäckträgers zu kommen. Alle Kabel(Akku, Motor, Tretsensor, Drehgriff und gegebenenfalls die *Bremshebel) am Steuergerät einstecken.
- Seite 8 VITENSO eine Marke von RFTEC, A-8071 Hausmannstätten Mail: info@vitenso.eu Homepage: www.vitenso.eu Diagramm und Spezifikation ** Anschlüsse können Abweichen, achten Sie auf die Kabelbeschreibung am Kontroller! Anbei finden Sie ein Diagramm um Ihnen die technischen Details und Funktionen Ihres Elektroantriebes zu zeigen. Wir behalten uns das Recht vor, jederzeit ohne weitere Benachrichtigung Änderungen durchzuführen...
- Seite 11 VITENSO eine Marke von RFTEC, A-8071 Hausmannstätten Mail: info@vitenso.eu Homepage: www.vitenso.eu Akku anschließen Der Akku wird mit dem Roten + (plus) und schwarzem – (minus) Kabel am Roten + (plus) und schwarzem – (minus) Kabel am Steuergerät angeschlossen. Schalten Sie den Akku erst ein wenn Sie den Akku mit dem Steuergerät verbunden haben um einen Kurzschluss zu vermeiden.
- Seite 12 Alle Komponenten Ihres Elektroantriebes entsprechen den derzeit gültigen CE-Vorschriften und den Schutzanforderungen der EMV-Richtlinie & Maschinen-Richtlinien. Wir wünschen Ihnen viel Freude und eine gute Fahrt mit Ihrem Elektroantrieb! Vitenso eine Marke von Rauter & Frank OG, 8071 Hausmannstätten, AUSTRIA, UID: ATU62620845, www.vitenso.eu Mail: info@vitenso.eu...
