Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

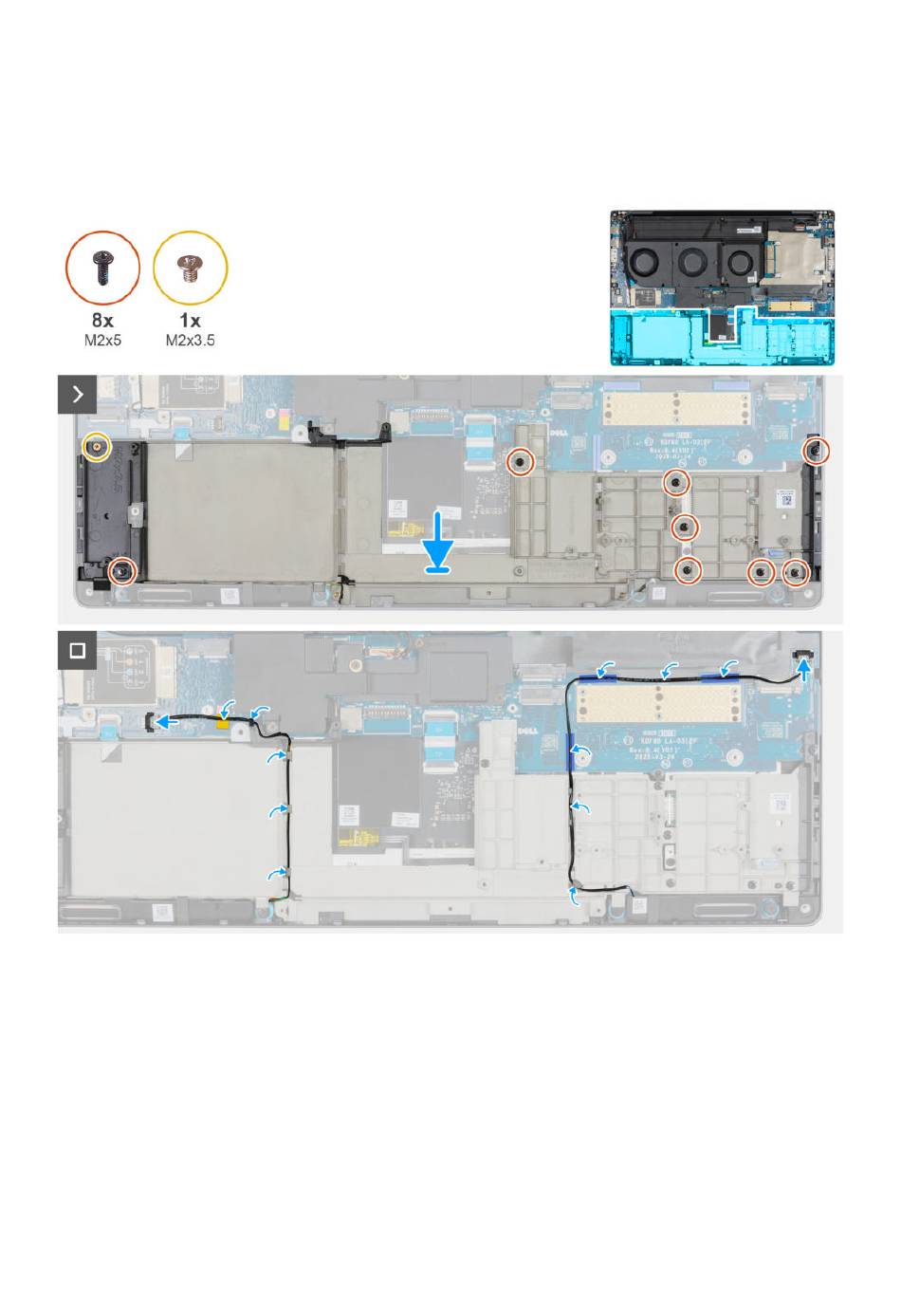

Die nachfolgenden Abbildungen zeigen die Position des inneren Rahmens und stellen das Installationsverfahren bildlich dar.
Abbildung 80. Installieren des inneren Rahmens
Schritte
1. Platzieren Sie den inneren Rahmen mithilfe der Führungsstifte auf der Handauflagenbaugruppe.
2. Bringen Sie die Schraube (M2x3.5) zur Befestigung des inneren Rahmens an der Handballenstützen- und Tastaturbaugruppe wieder
an.
3. Bringen Sie die acht Schrauben (M2x5) zur Befestigung des inneren Rahmens an der Handballenstützen- und Tastaturbaugruppe
wieder an.
4. Verlegen Sie das linke und rechte Lautsprecherkabel entlang der Kabelführungen auf der Systemplatine und im inneren Rahmen.
5. Verbinden Sie das linke Lautsprecherkabel mit dem entsprechenden Anschluss (JSPKL1) auf der Hauptplatine.
6. Verbinden Sie das rechte Lautsprecherkabel mit dem entsprechenden Anschluss (JSPKR1) auf der Hauptplatine.
7. Ersetzen Sie bei Modellen mit Dual-Channel-CAMM-Speicher die CAMM-Speicher-Kühlplatte am Computer.
