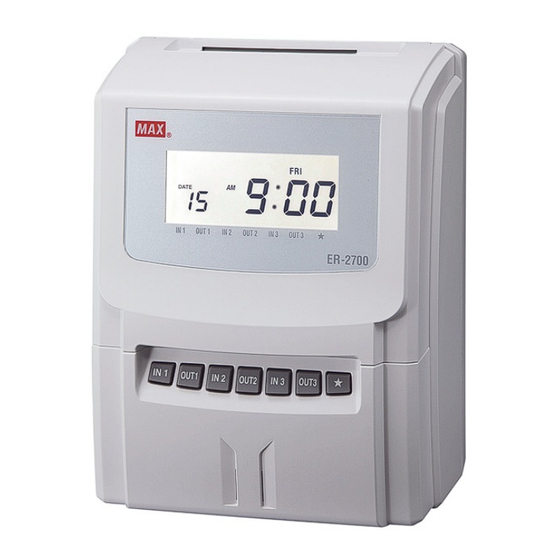

- Seite 1 Stempeluhr MAX ER-2700 Handbuch mess-elektronik-groß GmbH zeit- und informationssysteme Fangschleusenstraße 23 D - 15569 Woltersdorf Telefon: +49 (0)3362 56 81-0 Fax: +49 (0)3362 26 933 email: info@megzeit.de...
-
Seite 2: Inhaltsverzeichnis
Handbuch MAX ER-2700 Inhaltsverzeichnis Inhaltsverzeichnis 1. Eigenschaften der Stempeluhr MAX ER-2700 2. Aufstellung und Montage 3. Allgemeine Gebrauchshinweise 4. Beschreibung der Komponenten 5. Abdeckung öffnen 6. Abdeckung schließen 7. Tastatur 8. Display 9. Normaler Gebrauch 10. Stempelung 11. Programmierung der Stempeluhr 11.1 MODE 1 = Rechen-Modus... -
Seite 3: Eigenschaften Der Stempeluhr Max Er-2700
Handbuch MAX ER-2700 1. Eigenschaften der Stempeluhr MAX ER-2700 Die Stempeluhr MAX ER-2700 ist eine vielseitig programmierbare rechnende Stempeluhr. Sie kann 4 Stempelungen (2x Kommt- / Geht) pro Tag, das Zeitergebnis des Tages und die bis dahin aufgelaufene Monatssumme in der Tageszeile auf der Stempelkarte ausdrucken. -
Seite 4: Aufstellung Und Montage
Handbuch MAX ER-2700 2. Aufstellung und Montage Die Stempeluhr MAX ER-2700 benötigt eine 230 V-Schuhkosteckdose und ist nach dem Einstecken des Steckers sofort betriebsbereit. Die Stempeluhr ist ein Tischgerät, kann aber mit Hilfe einer integrierten Wandhalterung im Gehäuse als Wandgerät betrieben werden. Die Montagehöhe der Wandhalterung sollte 1 Meter bis Unterkante über dem Boden betragen. -
Seite 5: Beschreibung Der Komponenten
Handbuch MAX ER-2700 4. Beschreibung der Komponenten Kartenschacht Abdeckung Display Bedienfeld Wandhalterung Kartenschacht 4 Bedienfeld (Tasten für manuelle Spalteneinstellung) Display 5 Wandhalterung Abdeckung 5. Abdeckung öffnen Die Abdeckung an den Griff-Flächen anfassen und wie in der Abbildung gezeigt, abziehen. 6. Abdeckung schließen ... -
Seite 6: Tastatur
Handbuch MAX ER-2700 7. Tastatur Bezeichnung Funktion Aufwärts Veränderung des Zahlenwertes nach oben Abwärts Veränderung des Zahlenwertes nach unten Rückwärts Zurückgehen zum vorherigen Programmpunkt Vorwärts Weitergehen zum nächsten Programmpunkt MODE 1 Eingabe von Abrechnungsperiode und Uhrzeit-Anzeige in 12- oder 24... -
Seite 7: Display
Symbol bei der Programmierung des 2. Tagesprogramms 9. Normaler Gebrauch Die Stempeluhr MAX ER-2700 druckt auf der Stempelkarte automatisch in die richtige Spalte, ohne das eine Taste gedrückt werden muss. Die Stempelkarte muss so eingeführt werden, dass die Seite mit den aktuell gültigen Monatstag (1-15 oder 16-31) zum Bediener zeigt. -
Seite 8: Stempelung
Handbuch MAX ER-2700 10. Stempelung Führen Sie die Stempelkarte soweit in den Kartenschacht ein, bis diese vom Transport-Mechanismus erfasst und ganz eingezogen wird. Halten Sie die Stempelkarte nicht fest, während der Ausdruck ausgeführt wird. Die Stempelkarte wird ausgegeben, sobald der Druck beendet ist. -
Seite 9: Programmierung Der Stempeluhr
Handbuch MAX ER-2700 11. Programmierung der Stempeluhr Die Programmierung der Stempeluhr erfolgt über folgende Schritte: Cancel Taste für drei Sekunden drücken, für den Programmier-Modus. Wenn ein Passwort programmiert wurde, Passwort eingeben. Anwahl MODE 1-3/OPTION über die entsprechenden Tasten Jeder MODE besteht aus Programm-Schritten, für die Zahlen-Eingaben erwartet werden. Die Zahlenwerte bestehen aus vorgegebenen Ziffern, die mit den Cursor-Taste erhöht oder verkleinert... -
Seite 10: Mode 1 = Rechen-Modus
Handbuch MAX ER-2700 11.1 MODE 1 = Rechen-Modus Mit der Cancel Taste Eingabemodus aktivieren – MODE 1-Taste drücken. Programmschritt 1: Eingabe-Code: Mitarbeiter- Tages- Stern-Taste Ausdruck Ausdruck (wird im Display anzahl Monatssumme 5. Spalte 6. Spalte rechts angezeigt) Tagessumme Monatssumme Nein... - Seite 11 Handbuch MAX ER-2700 Programmschritt 4: Eingabe-Code: Ausdruck der Ausdruck der Ausdruck der (wird im Display rechts Stempelung Tagessumme Monatssumme angezeigt) Normal 1/60 Normal 1/60 Normal 1/60 Dezimal 1/100 Dezimal 1/100 Dezimal 1/100 Normal 1/60 Dezimal 1/100 Dezimal 1/100 Wählen Sie den gewünschten Eingabewert mit der Pfeil-Taste (nach oben – unten). Wählen Sie den gewünschten Eingabewert mit der Pfeil-Taste (nach oben –...
-
Seite 12: Mode 2 Einstellung Von Datum Und Uhrzeit
Handbuch MAX ER-2700 11.2 MODE 2 Einstellung von Datum und Uhrzeit Datum und Uhrzeit sind bereits vom Werk voreingestellt. Sollte die Anzeige trotzdem nicht korrekt erfolgen, kann sie wie folgt geändert werden. Mit der Cancel Taste aktivieren Sie den Programmiermodus. Drücken Sie MODE2 für die Eingabe von Datum und Uhrzeit. -
Seite 13: Mode 3 - Tagesprogramm
Handbuch MAX ER-2700 11.3 Mode 3 – Tagesprogramm Sie haben die Möglichkeit im MODE3 verschiedene Tagesprogramme für eine Berechnung bzw. automatischen Spaltenwechsel (bis 150 Mitarbeiter ohne Berechnung) zu hinterlegen. Wir haben verschiedene Programm-Varianten mit Beispielen für Sie aufgeführt. Variante 1: Berechnung der Arbeitszeiten ohne feste Zeitvorgaben 4 Stempelungen pro Tag sind möglich... -
Seite 14: Variante 2: Berechnung Der Arbeitszeiten Mit Festen Zeitvorgaben Und Abzug Einer Festen Pause
Handbuch MAX ER-2700 Variante 2: Berechnung der Arbeitszeiten mit festen Zeitvorgaben und mit Abzug einer festen Pause 4 Stempelungen pro Tag sind möglich Tagessumme und Gesamtsumme wird berechnet Vorgabe eines Zählbereiches Vorgabe einer festen Pause Symboldruck für zu spätes Kommen und zu frühes Gehen rot/schwarz Druck Beispiel: Arbeitsbeginn 8.00 –... -
Seite 15: Variante 3: Berechnung Der Arbeitszeiten Ohne Zeitvorgaben Und Ohne Abzug Einer Festen Pause
Handbuch MAX ER-2700 Variante 3: Berechnung der Arbeitszeiten ohne Zeitvorgaben und ohne Abzug einer festen Pause 4 Stempelungen pro Tag sind möglich Tagessumme und Gesamtsumme wird berechnet Vorgabe eines Zählbereiches Symboldruck für zu spätes Kommen und zu frühes Gehen Beispiel: Arbeitsbeginn ab 03.03 – bis Arbeitsende 02.59 Uhr... -
Seite 16: Variante 4: Berechnung Von Zwei Unterschiedlichen Tagesprogrammen
Handbuch MAX ER-2700 Variante 4: Berechnung von zwei unterschiedlichen Tagesprogrammen 4 Stempelungen pro Tag sind möglich Tagessumme und Gesamtsumme wird berechnet Vorgabe von 2 Tagesprogrammen Vorgabe von festen Pausen Symboldruck für zu spätes Kommen und zu frühen Gehen rot/schwarz Druck Beispiel: Tagesprogramm 1 von Fr - So, Arbeitsbeginn 8.00 Uhr, Pause von 10.00 –... -
Seite 17: Variante 5: 1 Tagesprogramm Ohne Berechnung
Handbuch MAX ER-2700 Variante 5: Tagesprogramm ohne Berechnung 4 Stempelungen pro Tag sind möglich Tagessumme und Gesamtsumme wird berechnet Vorgabe von 1 Tagesprogramm Vorgabe von festen Pausen Symboldruck für zu spätes Kommen und zu frühen Gehen rot/schwarz Druck Beispiel: Tagesprogramm 1 von Sa – So, an diesen Tagen gibt es keine Zeitvorgabe, der Druck erfolgt in rot, es wird nicht gerechnet Tagesprogramm 2 von Mo - Fr, Arbeitsbeginn: 8.00 Uhr, Pause von 12.00-13.00 Uhr, Arbeitsende 18.00 Uhr... -
Seite 18: Variante 6: Ohne Berechnung Mit 6 Stempelungen Pro Tag
Handbuch MAX ER-2700 Variante 6: ohne Berechnung mit 6 Stempelungen pro Tag 6 Stempelungen pro Tag sind möglich ohne Berechnung der Tagessumme und Gesamtsumme 150 Mitarbeiter können an der Stempeluhr buchen Code-Nr: Beschreibung Eingabe (wird im Display rechts angezeigt) Wochentage für Tagesprogramm 1 Keine Eingabe Wochentage für Tagesprogramm 2... -
Seite 19: Allgemeine Informationen Zur Programmierung In Mode 3
Gehen und der rot/schwarz Druck. Sommer-/Winterzeit Die Daten für Beginn- und Ende der Sommerzeit werden von der Stempeluhr MAX ER-2700 automatisch in das nächste Jahr übernommen. Vorausgesetzt, Monat, Nummer der Woche und der Wochentag für die Umstellung der Sommerzeit ändern sich nicht. -
Seite 20: Option Passwort
Handbuch MAX ER-2700 12.1 Option – Passwortschutz Mit dieser Option kann der Programmiermodus mit einem Passwort geschützt werden. Programmschritt 1: Drücken Sie die Cancel Taste länger als drei Sekunden Drücken Sie dann die Option Taste. Anzeige Password (Code 1) Mit der Cursortaste (Pfeil nach oben oder unten) haben Sie die Möglichkeit jede Zahl zu verändern. -
Seite 21: Mit Der Cursortaste (Pfeil Nach Oben Oder Unten) Haben Sie Die Auswahl Zwischen Drei Programmpunkten
Handbuch MAX ER-2700 Anzeige 9:30 Mit der Cursortaste (Pfeil-Taste nach rechts) können Sie Wochentage angeben, an denen die Signalzeit gültig ist. Tasten OUT1 OUT2 OUT3 Tage Alle Keiner Mit den Tasten die gewünschten Wochentage auswählen, damit sie im Display aufleuchten. -
Seite 22: Anschluss Eines Externen Signals (Pausenhupe)
Handbuch MAX ER-2700 13. Anschluss eines externen Signals (Pausenhupe) Es steht ein potentialfreier Relais-Kontakt zur Verfügung (5A, 30V DC). Die Anschlüsse befinden sich hinter der integrierten Wandhalterung auf der linken Seite. Das Anschlusskabel kann zusammen mit dem Netzkabel im Gehäuseausschnitt aus dem Gerät herausgeführt werden. -
Seite 23: Wandmontage
Handbuch MAX ER-2700 15. Wandmontage Die Montageplatte für eine Befestigung der Stempeluhr an der Wand ist in der Rückwand integriert, somit Lieferbestandteil. Gehen Sie bei der Wandmontage wie folgt vor: Lösen Sie das Netzkabel aus der Klemmbefestigung unten an der Rückwand. -
Seite 24: Behebung Von Störungen
Neue Stempelkarte verwenden. E-04 Stempelkarte voll für diesen Tag E-05 Maximale Anzahl der Stempelkarten heute MAX ER-2700 kann je nach Einstellung – schon benutzt MODE 1 – 60/130/150 Stempelkarten am Tag erkennen E-08 Benutze Stempelkarte stammt aus dem Neue Stempelkarte benutzen... -
Seite 25: Technische Daten
Handbuch MAX ER-2700 20. Technische Daten Produkt Stempeluhr MAX ER-2700 Stromversorgung 230V +6% -10% 50Hz Maße Höhe x Breite x Tiefe 24,2 x 18,7 x 13,0 cm Gewicht 2,5 kg Stromverbrauch 7 Watt im Ruhezustand, max. 30Watt Quarz, Abweichung +/- 15 Sek/Monat (norm. Temp.)
