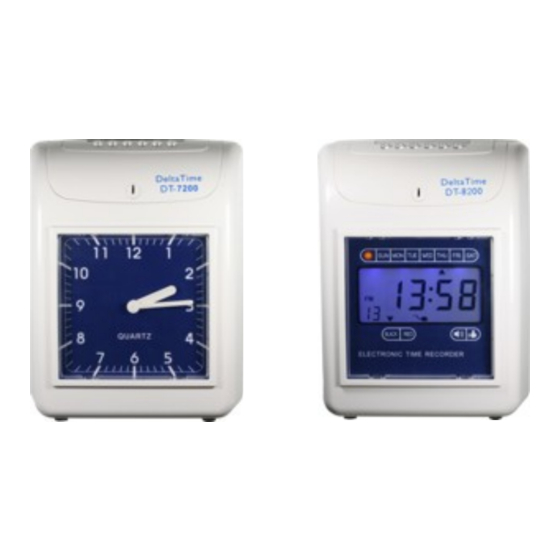

mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 1. Einführung Die DT-72xx/82xx - Serie der Stempeluhren / Time Recorder ist unter Nutzung modernster Technologien mit kompakten Abmessungen und großem Display / Analoganzeige entwickelt worden, um Ihre Erwartungen bzgl. einer überragenden Leistung, langer Nutzungsdauer und höchster Zuverlässigkeit zu erfüllen.
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de Beschreibung der Tasten Die Stempeluhr / Time Recorder verfügt über zwei Modi: Normal-Modus für Stempelungen (Setup-Schalter: rechts = default) Modus für Einstellungen (Setup-Schalter: links) Der Modus für Stempelungen verfügt über 6 Tasten. Taste Druck in Druck in Druck in Druck in...
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 3. Vor Inbetriebnahme 3.1. Spannungsquelle Bitte nutzen Sie das Gerät mit der angegebenen Spannung (bezogen auf die Angabe der Spannung auf dem Etikett des einzelnen Gerätes) an einer entsprechenden Steckdose. Der Time Recorder verfügt über eine Lithium-Batterie auf dem PC Bord, um die korrekte Uhrzeit und die Programmierung bei Stromausfall zu erhalten.
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 4.2. Einstellen des Datums Bewegen Sie den Setup-Schalter nach links, betäti- gen Sie die ENTER-Taste und wählen Sie mit den + / - Tasten die Nummer 02. Betätigen Sie ENTER um den Monat einzustellen. Betätigen Sie die + / - Tasten für den korrekten Monat.
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 4.4. Einstellen des Tageswechsels Bewegen Sie den Setup-Schalter nach links, betäti- gen Sie die ENTER-Taste und wählen Sie mit den + / - Tasten die Nummer 04. Betätigen Sie ENTER um den Tageswechsel einzu- stellen (default: 00:00 Uhr).
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 4.6. Einstellen der Abrechnungsperiode Bewegen Sie den Setup-Schalter nach links, betätigen Sie die ENTER-Taste und wählen Sie mit den + / - Tasten die Nummer 06. Betätigen Sie ENTER um die Abrechnungsperi- ode einzustellen. Betätigen Sie die + / - Tasten für die Einstellung von 00 oder 01.
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 4.8. Einstellen der Druckposition Mit dieser Funktion lässt sich die exakte Position des Ausdruckes anpassen. Dies ist eventuell bei Fremdkarten nötig. Bei den von der m.e.g. GmbH gelieferten Stempelkarten vom Typ A21/DZ-STK ist die Anpassung meistens nicht notwendig.
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 4.9. Einstellen der Sommer-Winter-Zeit Bewegen Sie den Setup-Schalter nach links, betätigen Sie die ENTER-Taste und wählen Sie mit den + / - Tasten die Nummer 09. Betätigen Sie ENTER um die So-Wi-Zeit einzu- stellen. Betätigen Sie die + / - Tasten für die Einstellung des Monats für den Beginn der Sommerzeit.
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 4.10. Einstellen des Druckformates Bewegen Sie den Setup-Schalter nach links, betätigen Sie die ENTER-Taste und wählen Sie mit den + / - Tasten die Nummer 10. Betätigen Sie ENTER um das Druckformat einzustellen. Betätigen Sie die + / - Tasten für das korrekte Druckformat * 00 –...
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 5. Einstellen Rot-/Schwarz-Druck Bewegen Sie den Setup-Schalter nach links, betäti- gen Sie die COLOR-Taste. Betätigen Sie die ENTER-Taste zum Einstellen der Stunde. Wählen Sie mit den + / - Tasten die Stunde für den Farbwechsel. Betätigen Sie die ENTER-Taste zur Bestätigung.
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 6. Einstellen internes/externes Signal Bewegen Sie den Setup-Schalter nach links, betäti- gen Sie die MUSIC-Taste. Betätigen Sie die ENTER-Taste zum Einstellen der Stunde. Wählen Sie mit den + / - Tasten die Stunde für das interne / externe Signal.
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 7. Einstellen des automatischen Spaltenwechsels Bewegen Sie den Setup-Schalter nach links, betäti- gen Sie die COLUMN-Taste. Betätigen Sie die ENTER-Taste zum Einstellen der Stunde. Wählen Sie mit den + / - Tasten die Stunde für den Spaltendruck.
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de 9. Störungsbeseitigung 9. 1. Störungsbeseitigung Problem Ursache Lösung Kein Einzug der Stempelarten. 1. Kein Strom. Stromversorgung überprüfen. 2. Stromkabel nicht korrekt Stromkabel überprüfen. eingesteckt. Überprüfung des 3. Zu Starkes Hineindrücken oder Kartenschachtes. Herausziehen der Karte. Uhr läuft nicht weiter.
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de Wartung 10.1 Farbbandwechsel Farbband- Handhabung Halterung Farbband-Führung Nach einem Druckkopf Farbbandwechsel straffen Sie bitte immer das Drehknopf für Farbband mit dem Farbband Drehknopf. 10.2. Tägliche Nutzung Vermeiden Sie Stöße und mechanische Beschädigungen. Vermeiden Sie Wassereinwirkung und zu viel Staub Vermeiden Sie Hitze und Lösungsmittel Überprüfen Sie die Batterie für den Datenerhalt (C-MOS-Batterie), die ca.
mess-elektronik-groß GmbH zeit- und informationssysteme www.megzeit.de Sonstige Hinweise COLOR: 24 x Wechsel der Einstellungen für Rot – Schwarz – Druck möglich. MUSIC: 24 x Wechsel der Einstellungen für internes und externes Signal möglich. COLUMNS: 24 x Wechsel der Einstellungen für Spaltenwechsel möglich. ENTER: Eingabe der Einstellungen LÖSCHEN der Einstellungen:...
