Kalibrierung - Image Engineering Lightcube-Controller Betriebsanleitung

Kalibrierung

27/36
Die Arcturus und Vega Lichtquellen verfügen über eine stabilisierte
Ausgangsintensität, aber das System muss die Ausgangsrückmeldung
in cd/m² oder Lux kalibrieren. Das System bietet zwei Kalibrierungs-
modi.
•
Luminance Kalibrierung: Die Leuchtdichte ist ein Maß für die
Emission oder Reflexion von einer ebenen Fläche in cd/m². Bei
der Lichtquelle wird die Fläche des Test-Charts gemessen. Die
Diffusorplatte wird jedoch bei einer Shading-Messung gemes-
sen. Es wird also die Emission in Richtung des zu prüfenden
Geräts (z. B. eines Kamerasystems) gemessen.
•
Illuminance Kalibrierung: Die Beleuchtungsstärke ist ein Maß
in Lux dafür, wie viel Licht eine Oberfläche beleuchtet. Mit an-
deren Worten, sie ist ein Maß für die Beleuchtungsstärke in
Richtung der Lichtquelle und eignet sich nicht für eine Messung
auf dem Test-Chart.
Achten Sie darauf, die Kalibrierung in einem vollständig abgedunkelten
Raum durchzuführen. Jegliche fremde Lichtverschmutzung führt zu
Messfehlern; es wird ein externes Messgerät benötigt, um die Licht-
quelle zu kalibrieren. Wir empfehlen die Verwendung eines Leucht-
dichte-/Beleuchtungsstärkemessgeräts der Klasse L.
Öffnen Sie das Kontextmenü des Moduls, das Sie kalibrieren möchten,
um den Kalibrierungsprozess zu starten.

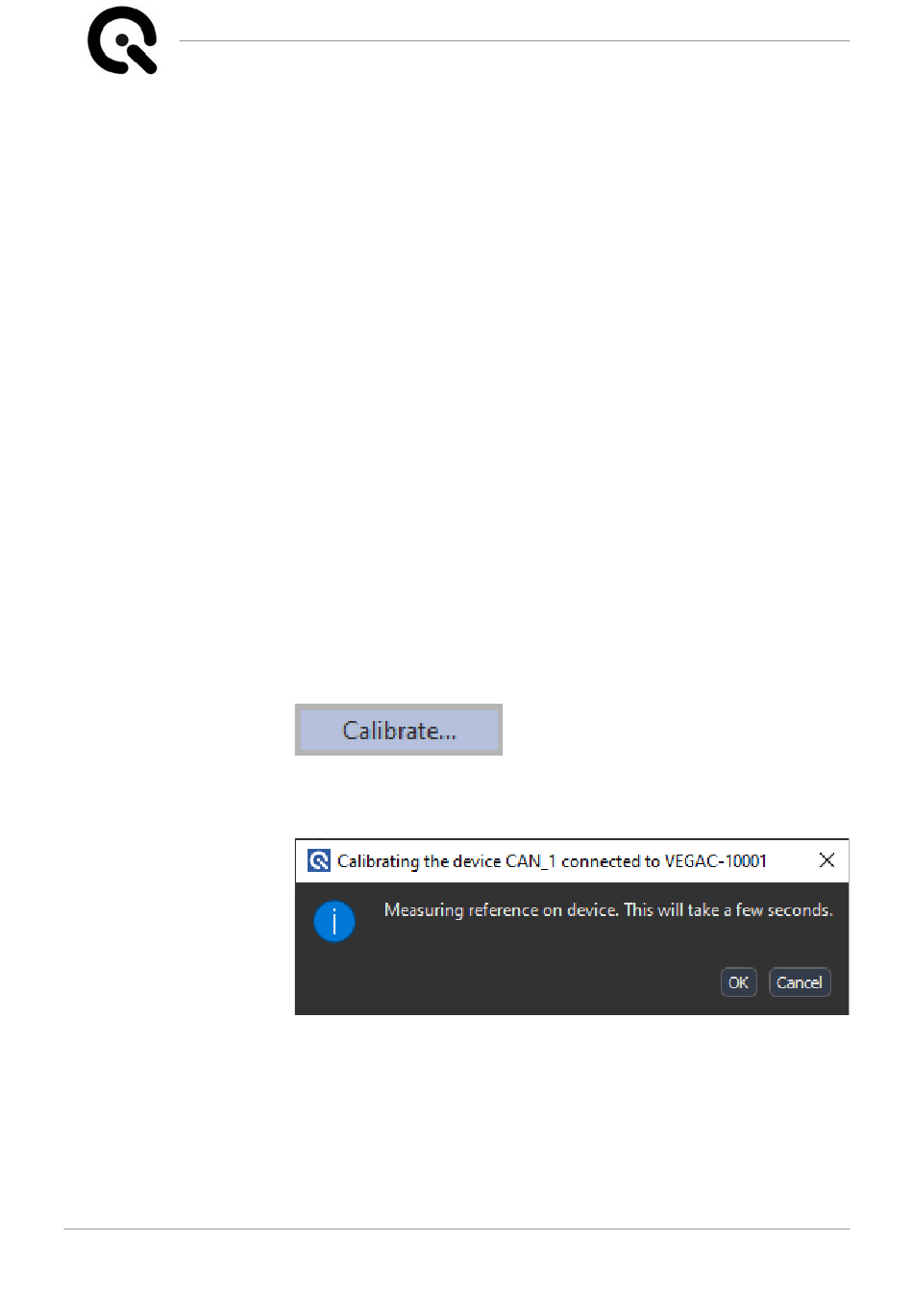

Abb. 8.4 Modul Kontextmenü
Abb. 8.5 Kalibrierungsreferenz
Die internen Sensoren des Systems führen eine Referenzmessung
durch. Diese Messung kann bis zu einer Minute dauern.
