6 Installation und Inbetriebnahme
20/36
Schritt 2: Anschließen der Hardware
Verbinden Sie das CAN-Kabel vom Lightcube-Controller mit dem Mo-
dul mit der CAN-ID 1. Verbinden Sie dann die übrigen Module nachei-
nander über ihre CAN-Anschlüsse in Reihe. Schließen Sie anschlie-
ßend die Stromkabel wie in Abbildung 6.1 gezeigt an jedes Modul an.
Schließen Sie zum Schluss das USB-Kabel an den Computer an und
schalten Sie den Lightcube-Controller ein.
Schritt 3: Installation der Software
Ausführliche Anweisungen zur Installation und Verwendung der Soft-
ware finden Sie in Kapitel 8.

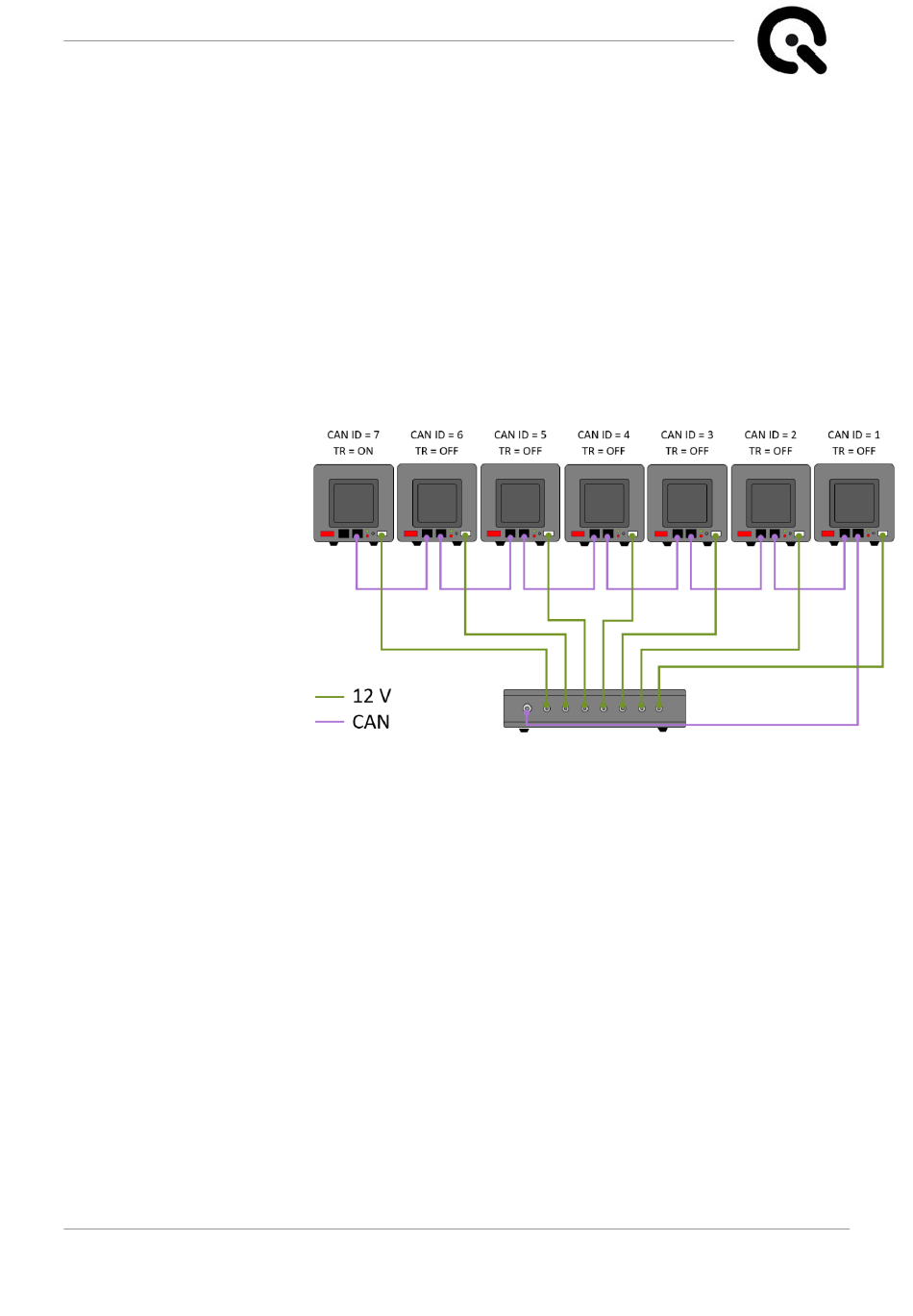

Abb. 6.1 Verbindung zum Lightcube-Controller
Beispiel für 7 Module:
CAN ID 1 = 10000000
CAN ID 2 = 01000000
CAN ID 3 = 11000000
...
CAN ID 7 = 11100001
