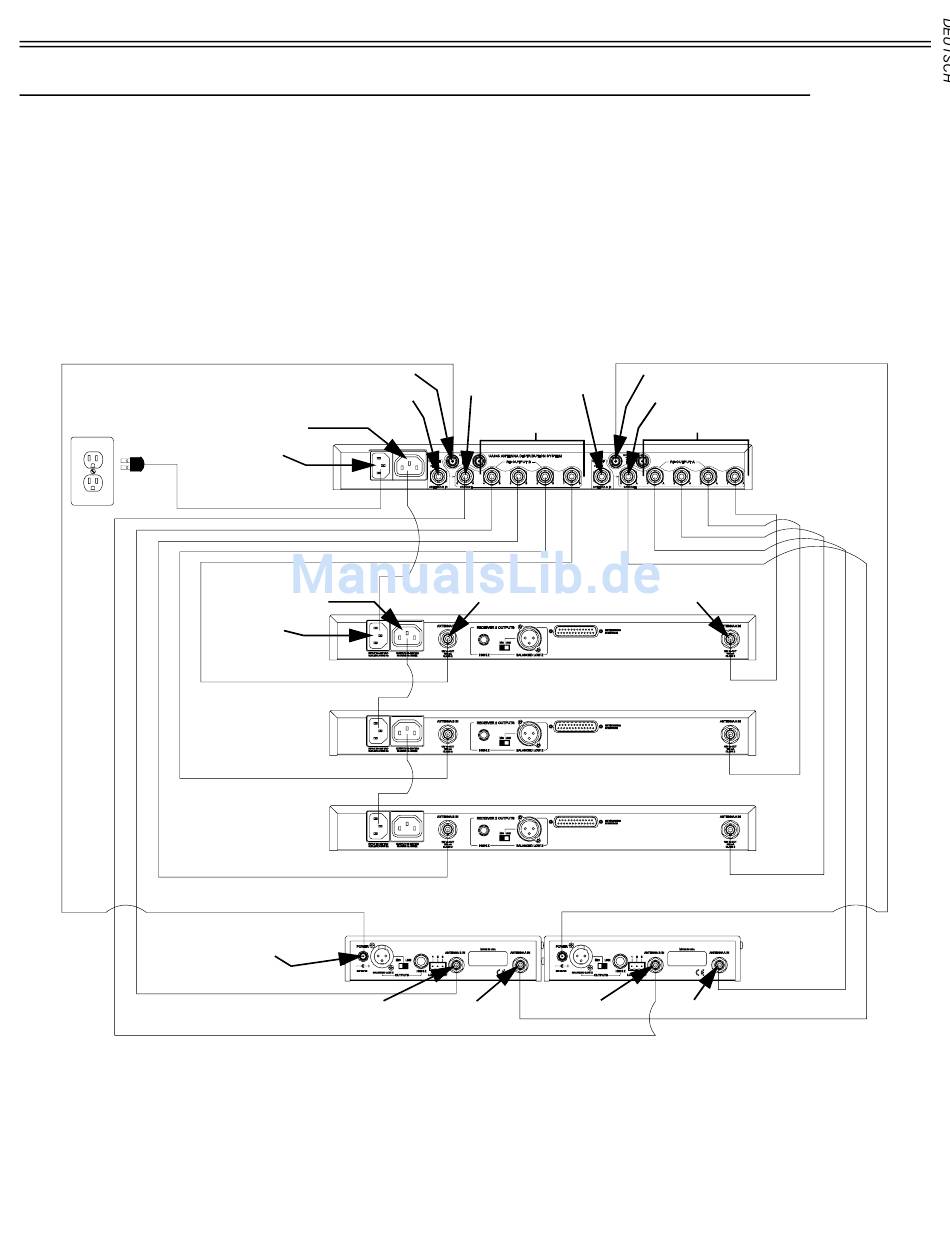

ANSCHLUß EINES EINZELNEN UA845 (ABBILDUNG 8)
1. Die rechten und linken (Kanäle 1 bis 4, A und B) HF-AUSGANG-
Anschlüsse des UA845 mit verlustarmen 50 W Koaxialkabeln
(RG 58 oder gleichwertig) an jedem Empfänger an die entspre-
chenden linken und rechten Antenneneingänge anschließen.
Einen fünften Empfänger über die CASCADE-Anschlüsse
anschließen.
2. Das UA845 mit dem mitgelieferten Netzkabel an eine Steckdose
anschließen.
3. Wenn U4-Empfänger mit AUSGANG-Netzkabeln prioritätisch
verkettet werden sollen, wird der AUSGANG-Netzsteckverbinder
des UA845 an den EINGANG-Netzsteckverbinder eines
STROMAUSGANG
ZUR STROMVERSORGUNG
12 VDC STROMEINGANG
ANSCHLUSS DER EMPFÄNGER
12 VDC STROMEINGANG
ANT B EINGANG
STROMEINGANG
STROMAUSGANG
STROMEINGANG
ANT A EINGANG
ANSCHLUß EINES EINZELNEN UA845
Empfängers angeschlossen. Die weiteren Empfänger auf die
gleiche Weise anschließen. Den NETZEINGANG der Einheit an
die Stromversorgung anschließen.
HINWEIS: Ein UA845 sollte nicht mehr als fünf (5) Shure UHF-
Empfänger in prioritätischer Verkettung mit Strom versorgen.
4. Zur Versorgung von Shure UC4-Empfängern die NETZEIN-
GANG-Anschlüsse der UC4-Empfänger an den 12 V AUS-Gle-
ichstromsteckverbinder des UA845 anschließen. Es können bis
zu vier UC4-Empfänger versorgt werden.
UA845
KASKADE B KASKADE A
ANT B AUSGANGE
ANT B EINGANG
U4 EMPFÄNGER
U4 EMPFÄNGER
U4 EMPFÄNGER
UC4 EMPFÄNGER
ANT B EINGANG ANT A EINGANG
ABBILDUNG 8
23
12 VDC STROMEINGANG
ANT A EINGANG
ANT A AUSGANGE
ANT A EINGANG
UC4 EMPFÄNGER
ANT B EINGANG
