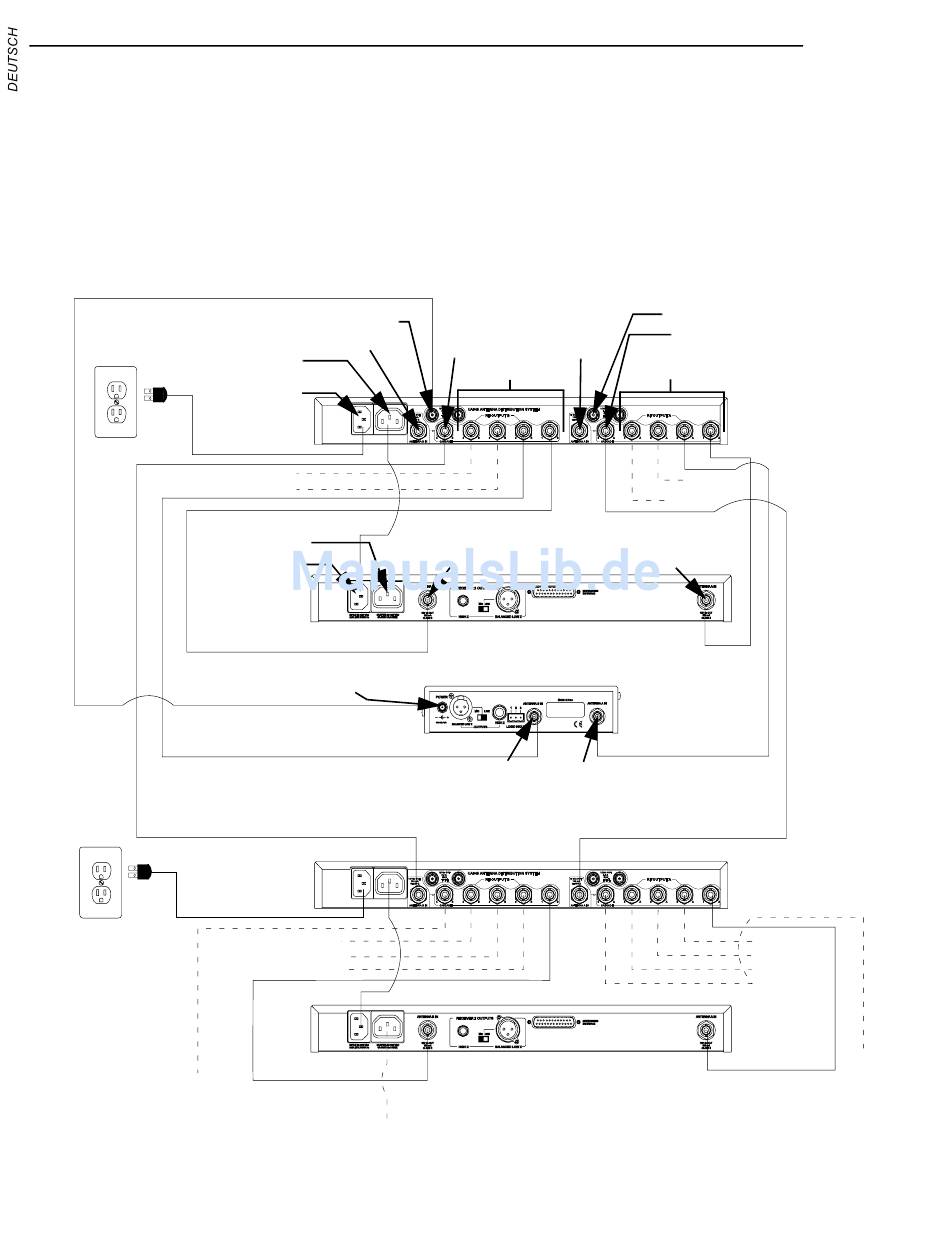

ANSCHLUß MEHRERER UA845 (ABBILDUNG 9)
1. Die CASCADE-Anschlüsse (Steckverbinder 5) für die HF-AUS-
GANG-Kanäle A und B eines UA845 an den ANTENNENEIN-
GANG, Kanal A und B, eines U4-Empfängers, UC4-Empfängers
oder eines zweiten UA845 anschließen.
2. Sofern erwünscht, weitere Einheiten auf die gleiche Weise
anschließen.
3. Wenn U4-Empfänger mit AUSGANG-Netzkabeln prioritätisch ver-
kettet werden sollen, wird der AUSGANG-Netzsteckverbinder des
UA845 an den EINGANG-Netzsteckverbinder eines Empfängers
angeschlossen. Die weiteren Empfänger auf die gleiche Weise
STROMAUSGANG
STROMEINGANG
STROMVERSORGUNG
EMPFÄNGER
STROMAUSGANG
STROMEINGANG
STROMVERSORGUNG
AN UA845 ANT B EIN
12 VDC STROMEINGANG
ANT B EINGANG
ZUR
AN
12 VDC STROMEINGANG
ZUR
AN
EMPFÄNGER
ANSCHLUß MEHRERER UA845
anschließen. Den NETZEINGANG der Einheit an die Wechsel-
stromversorgung anschließen.
ACHTUNG: Wenn zusätzliche UA845 in ein System aufgenommen
werden, sollte jedes UA845 an eine eigene Stromversorgung
angeschlossen werden. Ein UA845 kann nicht mehr als fünf (5)
Empfänger versorgen. Wenn mehrere UA845 durch die AUSGANG-
Netzanschlüsse prioritätisch verkettet werden, überlastet dies das
Netzanschlußteil und kann Geräteschäden verursachen.
4. Zur Versorgung von Shure UC4-Empfängern die NETZEIN-
GANG-Anschlüsse der UC4-Empfänger an den 12 V AUS-Gle-
ichstromsteckverbinder des UA845 anschließen. Es können bis
zu vier UC4-Empfänger versorgt werden.
UA845
KASKADE B KASKADE A
ANT B AUSGANGE
ANT B EINGANG U4 EMPFÄNGER
UC4 EMPFÄNGER
ANT A EINGANG ANT B EINGANG
UA845
U4 EMPFÄNGER
ABBILDUNG 9
24
12 VDC STROMEINGANG
ANT A EINGANG
ANT A AUSGANGE
AN
EMPFÄNGER
ANT A EINGANG
UC4 RECEIVER
EMPFÄNGER
AN
AN UA845
ANT A EIN
