Position der Anschlüsse
und Komponenten der Serverplatine
��
��
��
�
�
A.
PCI-Erweiterungssteckplätze
B.
ATI Rage XL Bildschirm-Controller
C.
Gehäuseschutzanschluss
D.
AGP-Anschluss
E.
Anschlüsse für Rückseite
F.
Systemlüfter (Lüfter 2)
G.
Zusätzlicher Stromanschluss (12 V)
µPGA478 Prozessorsockel
H.
I.
Intel
82845E Speicher-Controller-Hub (MCH)
®
J.
Gehäuselüfter
K.
DIMM1-Sockel
L.
DIMM0-Sockel
M.
Stecker für seriellen Anschluss B
N.
Hauptstromstecker
8
�
�
�
�
�
�
�
�

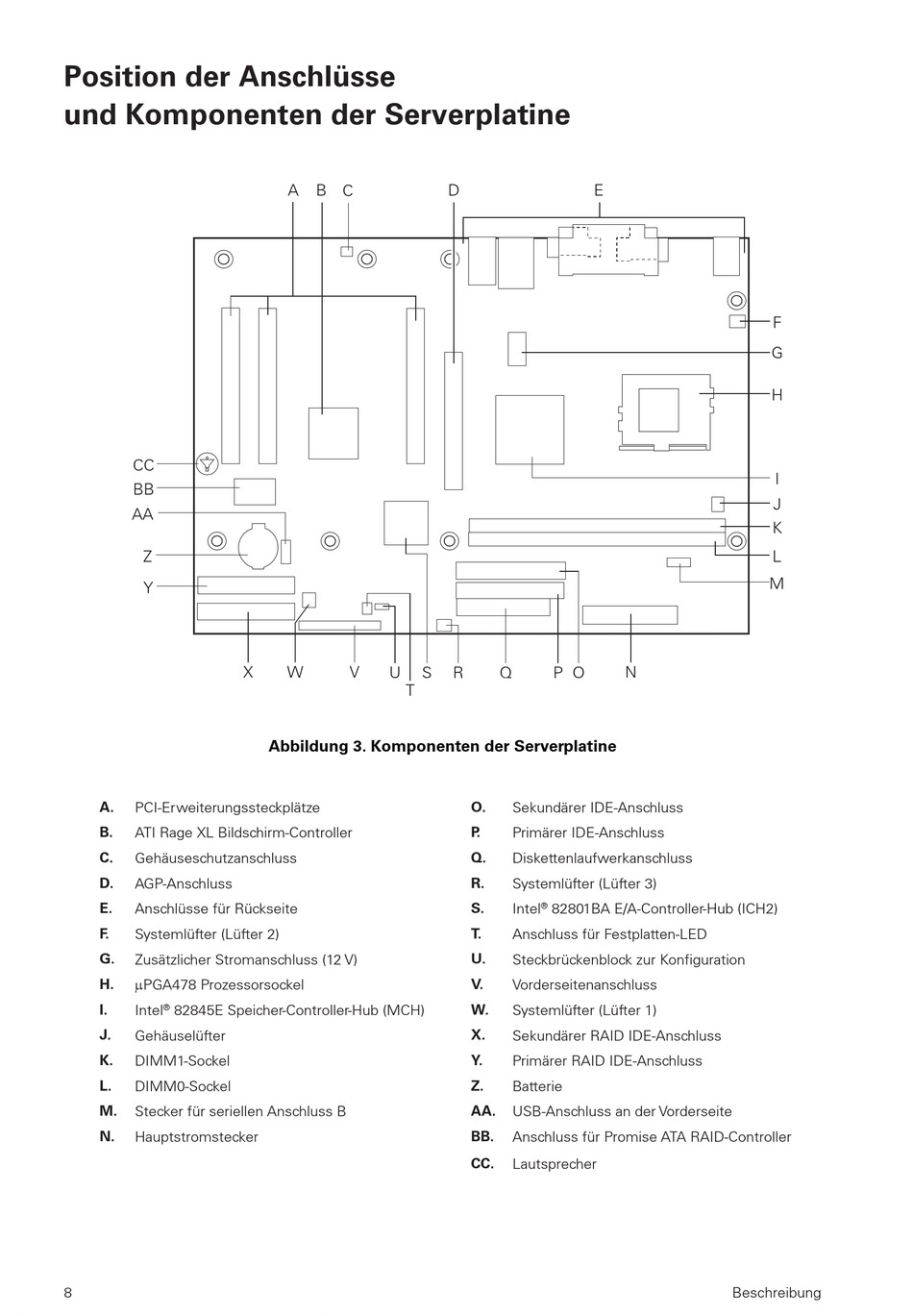

Abbildung 3. Komponenten der Serverplatine
�
�
�
�
�
�
O.
Sekundärer IDE-Anschluss
P .
Primärer IDE-Anschluss
Q.
Diskettenlaufwerkanschluss
R.
Systemlüfter (Lüfter 3)
S.
Intel
82801BA E/A-Controller-Hub (ICH2)
®
T.
Anschluss für Festplatten-LED
U.
Steckbrückenblock zur Konfiguration
V.
Vorderseitenanschluss
W.
Systemlüfter (Lüfter 1)
X.
Sekundärer RAID IDE-Anschluss
Y.
Primärer RAID IDE-Anschluss
Z.
Batterie
AA.
USB-Anschluss an der Vorderseite
BB.
Anschluss für Promise ATA RAID-Controller
CC.
Lautsprecher
�
�
Beschreibung
�
�
�
�
�
�
�
�
