N° 200.280
Rennboot
Rennboot
Videos &
Arbeitsblätter
gratis im Internet
www.aduis.com
Name:
Stückliste:
1 Hartschaumplatte
1 Hartschaumplatte
1 Sperrholz
1 Sperrholz
1 Sperrholz
1 Sperrholz
1 Sperrholz
1 Sperrholz
1 Sperrholz
1 Sperrholz
1 Kabel isoliert
1 Stevenrohr
1 Schweißdraht
1 Fähnchen
1 Stück Polystyrol
11 Schrauben
Silikonschlauch
1 Schiffsschraube
1 Motor
1 Schalter
Stückliste
305 / 145 / 40 mm
80 / 75 / 40 mm
295 / 140 / 6 mm
200 / 25 / 6 mm
64 / 40 / 6 mm
300 / 145 / 4 mm
280 / 35 / 4 mm
190 / 35 / 4 mm
180 / 65 / 4 mm
95 / 73 / 4 mm
350 mm
95 mm / 40 x 5 mm
125 mm / Ø 2 mm
30 / 45 / 1 mm
2,0 x 10 mm
25 mm
Ø 30 mm
„Panic"
„Panic"
„Panic"
„Panic"
Klasse:
Teile:
Werkzeugvorschlag:
P
Bleistift, Lineal, Filzstift
O,Q
Tischbohrmaschine
B,J
Bohrer Ø 2, 3 und 8 mm
C,D,F
wasserfester Holzleim
G
Feinsäge, Laubsäge
A
grobes und feines Schleifpapier
I,L
Vorstecher, Schraubendreher
I
Schere, transparentes Klebeband
H,N,K
M
evtl.
Seitenschneider
Abisolierzange
Lötgerät und Lötzinn
Heißkleber, Alleskleber
R
Farben und Lacke auf Wasserbasis
Pinsel
jetzt
abspielen:
Werbung

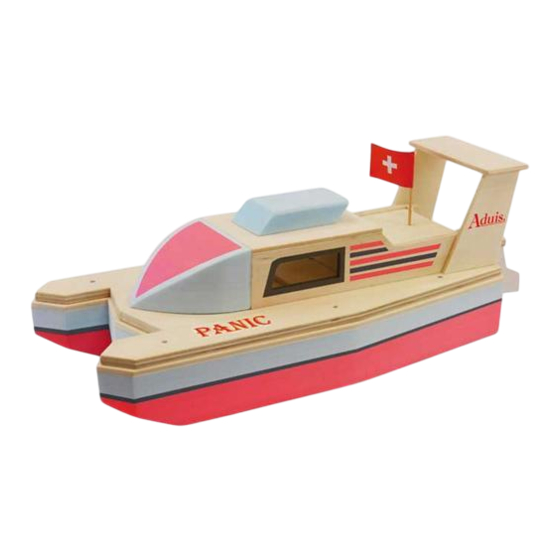

Verwandte Anleitungen für Aduis Rennboot PANIC
Inhaltszusammenfassung für Aduis Rennboot PANIC
- Seite 1 N° 200.280 „Panic“ „Panic“ „Panic“ „Panic“ Rennboot Rennboot Videos & Arbeitsblätter gratis im Internet www.aduis.com jetzt abspielen: Name: Klasse: Stückliste: Teile: Werkzeugvorschlag: 1 Hartschaumplatte 305 / 145 / 40 mm Bleistift, Lineal, Filzstift 1 Hartschaumplatte 80 / 75 / 40 mm...
- Seite 2 Baubeschreibung N° 200.280 DIE BAUANLEITUNG: 1. Übersicht: Wichtig! Zum Leimen ausschließ- lich wasserfesten Leim verwenden! 2. Die Schablonen für Teile (A,B): Schablone Teil (B) Schablone Teil (A) • Die Schablonen für die Teile (A,B) bestehen aus jeweils 2 Teilen, die zusammen geklebt werden müssen. •...
- Seite 3 Baubeschreibung N° 200.280 • Lege Teil (A) auf den Hartschaumblock (P) und zeich- Bohrungen Ø 8 mm ne den inneren Ausschnitt von Teil (A) am Hartschaum 30 mm tief nach. • Bohre den mittleren Ausschnitt in Teil (P) mit einem Bohrer Ø...
- Seite 4 Baubeschreibung N° 200.280 • Befestige die Schiffsschraube am Schweißdraht. Schweißdraht -> fest andrücken! • Schiebe den Schweißdraht durch das Stevenrohr. Schweißdraht • Gib einen Tropfen Alleskleber in die Öffnungen des Silikonschlauches und verbinde den Schweißdraht mit dem Motor. Stevenrohr Silikonschlauch Schiffsschraube •...
- Seite 5 Baubeschreibung N° 200.280 • Schraube 2 Schrauben 2 x 10 mm in Teil (F). 2 x 10 mm • Lege Teil (B) auf Teil (A) und übertrage den Ausschnitt von Teil (B) mit einen Bleistift genau auf Teil (A). • Leime die Teile (G,F,D) auf Teil (A). ->...
- Seite 6 Baubeschreibung N° 200.280 10. Die elektrische Anschlussarbeit - Probelauf: Schaltplan: • Stelle den Stromkreis nach Abbildung her. Schalter Motor Batterie -> Schneide die Kabel auf die entsprechende Länge ab. -> Isoliere die Enden ab und klemme sie hinter den Schrau- ben (Teil F, Schalter) fest.
