Fichtelbahn DriveAddon Handbuch Seite 2

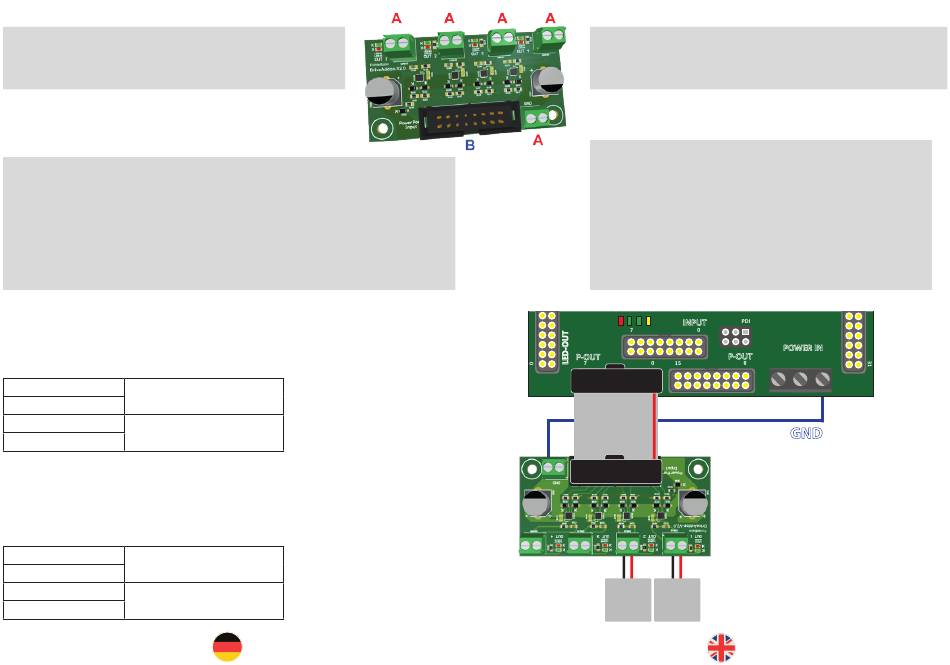

Lötarbeiten am Bausatz:
Der Bausatz besteht aus 2 Bauteilen (1x Wannenstecker (B) für die
Verbindung zu den PowerAusgängen und die 5x 2-pol. Schraubklem-
men (A) für die Motorausgänge), die Sie auf der Baugruppe einlöten
Achten Sie beim Wannenstecker auf die richtige Einbaulage.
müssen.
DriveAddon anschließen:
Das DriveAddon wird mit den PowerAusgängen verbunden, im folgenden Beispiel mit einer
LightControl-Baugruppe.
Mit Hilfe eines Flachbandkabels (z.B. Artikel-Nr.: 000464 ) wird eine direkte Verbindung
zwischen den beiden Platinen hergestellt.
Das DriveAddon benötigt für den Potenzialausgleich noch eine GND-Verbindung, die mit der
GND-Klemme der Baugruppe verbunden werden kann. Es wird empfohlen das GND direkt
von der betroffenen Baugruppe zu verwenden.
Motorausgang im BiDiB-Wizard:
In der Software wird nicht zwischen einen Schaltausgang und einem Motorausgang für den
DriveAddon unterschieden. Das Schaltausgang-Paar 0 und 1, sind für den Motorausgang
0 zugeordnet. Mit Schalten zwischen den Zuständen der Ausgänge, wird die Polarität des
Ausgangs verändert.
Motorausgang 0 = GND/ VCC
Schaltausgang 0 = 1
Schaltausgang 1 = 0
Motorausgang 0 = VCC / GND
Schaltausgang 0 = 0
Schaltausgang 1 = 1
Motor output in the BiDiB-Wizard:
The software does not differentiate between a switching output and a motor output for the
DriveAddon. The switching output pair 0 and 1 is assigned to motor output 0.
Switching between the output states changes the polarity of the output.
switching output 0 = 1
motor output 0 = GND/ VCC
switching output 1 = 0
switching output 0 = 0
motor output 0 = VCC / GND
switching output 1 = 1
Anleitung DriveAddon v1.0
Version 1.0
© 2025 FichtelBahn
Technische Änderungen und Irrtümer vorbehalten
Soldering work on the kit:
The kit consists of 2 components (1x box header (B) for the connection
to the power ports and the 5x 2-pin screw terminals (A) for the motor
outputs), which you must solder onto the module.
Make sure that the box header is installed in the correct position.
Connect DriveAddon:
The DriveAddon is connected to the power outputs, in the following
example to a LightControl module.
A direct connection between the two boards is established using a
ribbon cable (e.g. item no.: 000464).
The DriveAddon requires a GND connection for potential equalization,
which can be connected to the module´s GND terminal.
It is recommended using the GND directly from the module.
P-OUT
motorischer
motorischer
Antrieb
Antrieb
manual DriveAddon v1.0
Version 1.0
INPUT
POWER IN
P-OUT
1
2
GND
GND
Technical changes and errors reserved
© 2025 FichtelBahn
