Automatischer Betrieb
Kontaktart Testlampe leuchtet nicht
Scha\tgteis
Kontakt verschmutzt Oder korrodiert?
Kontaktgleis riChtig zusammengesteckt?
stark verschmutzt Oder korrodiert?
Reedkontakt
Guter Massekontakt?
(Mit Testiampe prüfen!)
Abstand der Betätigungsmagnete
zu groB? Einen Magneten von
Hand sehr dicht am Reedkontakt
vorbeiführen. schaltet er jetzt
anderen Schaitmagneten am Zug
verwenden.
Kontakt beschädigt Oder korro-
diert. Reedkontakt austauschen.
Kontakt in Ordnung, aber MEMORY reagiert nicht
Kabel zum s 88 Kabelverbindung vom Kontakt zum Rückmeidemodul s 88 überprü-
fen
Steckt das Kabel wirklich in der richtigen Buchse des s 88 (siehe
Abschnitt 4.1).
1stdas Verbindungskabel vom s 88 zum MEMORY richtig
Kabel zum
MEMORY eingesteckt?
(Pfeil auf dem s 88 muss in Richtung MEMORY zeigen, Kabel muss
nach unten vom Stecker weglaufen: siehe Abschnitt 4.1)
32
4.2
Testlampe leuchtet dauernd
Kontakt verhakt Oder verbogen?
Wurde nur ein einzeines Kon-
taktgleis benutzt?
Emmerpaarweise verwenden!
Liegen die Anschlussbuchsen
der beiden Gleise auf verschie-
denen Seiten? Dann ein Kon-
taktgieis umdrehen.
Wurde ein ungeeignetes
Verlängerungsgleis benutzt?
Siehe dazu Abschnitt 42.2.
Geschalteter Kontakt hat eben-
falls Masseanschluß; Kabel
defekt?
Sind die Schienen magnetisch
geworden? Zum Test Reedkon-
takt aus den Gleisen nehmen.
HÖrt der Dauerkontakt nun auf?
Dann alle Gleise mit einer Ent-
magnetisierungsdrossel (für
Tonköpfe) entmagnetisieren!
Automatischer Betrieb

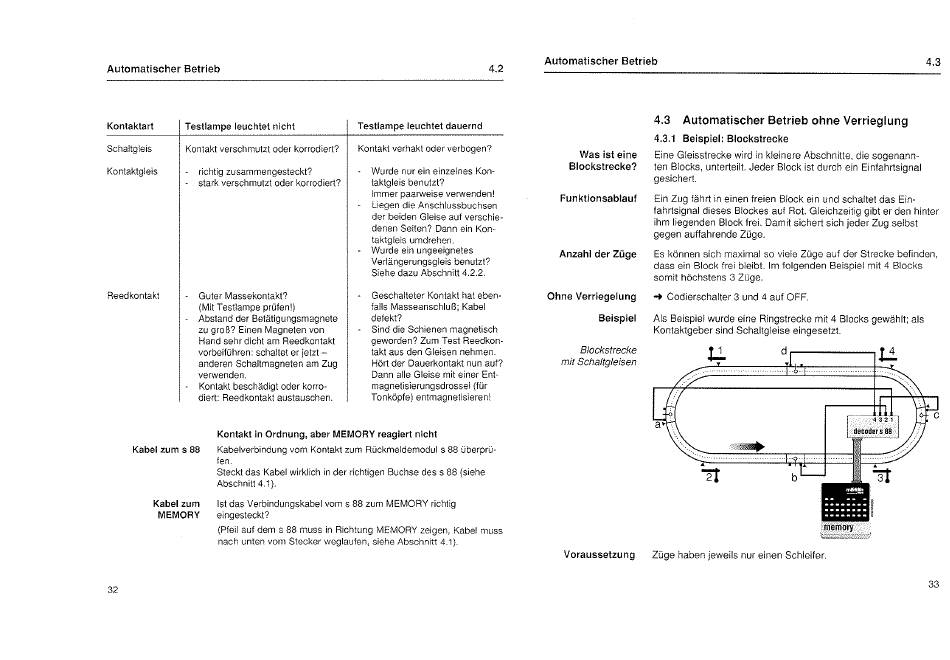

4.3 Automatischer
4.3.1 Beispiel:
Was ist eine Eine Geisstrecke Wirdin kieinereAbschnitte, die sogenann
Blockstrecke? ten Blocks, unterteilt.Jeder Block ist durch ein Einfahrtsignal
gesichert.
Funktionsablauf Ein Zug fährt in einen freien Block ein und schaitet das Ein-
fahrtsignal dieses Btockes auf Rot. Gleichzeitig gibt er den hinter
ihm liegenden Block frei. Damit sichert sich jeder Zug selbst
gegen auffahrende Züge.
Anzahl der Züge Es können sich maximal so viele Züge auf der Strecke befinden,
dass ein Block frei bleibt.
somit höchstens 3 Züge.
Ohne Verriegelung Codierschalter
Beispiel Ais Beispiei wurde eine Ringstrecke mit 4 Blocks gewählt; als
Kontaktgeber sind Schaltg*eise eingesetzt.
Blockstrecke
mit Schaftgleisen
a
Voraussetzung
Züge haben jeweils nur einen Schleifer.
Betrieb ohne Verrieglung
Blockstrecke
1m folgenden Beispiel mit 4 Blocks
3 und 4 auf OFF.
1.2
d
4321
decoder s 88
b
memory
4.3
c
