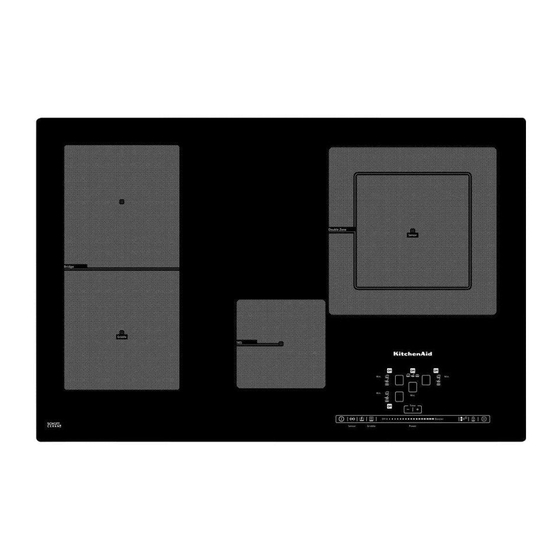

Verwandte Anleitungen für KitchenAid KHIP4 77510
Inhaltszusammenfassung für KitchenAid KHIP4 77510
- Seite 1 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Montagezeichnungen Wichtige Sicherheitshinweise Hinweise zum Umweltschutz Öko-Design Erklärung Vor der Inbetriebnahme Gebrauch von bereits vorhandenem Kochgeschirr Empfohlene Durchmesser für Topfböden Installation Elektrischer Anschluss Bedienungsanleitung Reinigung Anleitung zur Fehlersuche Kundendienst Tabelle Leistungsstufen Tabelle Betriebsarten Gartabelle... -
Seite 4: Montagezeichnungen
Montagezeichnungen 280 mm 180 mm 180 mm 145 mm Min. 5 cm Min. 10 cm Min. 3 cm Max. 6 cm R = Min. 6,5 mm Max. 8 mm Min. 50 mm R = 11,5 mm Min. 50 mm 490 mm 750 mm R = 11,5 mm 6 mm... - Seite 5 Montagezeichnungen 5 mm...
-
Seite 6: Wichtige Sicherheitshinweise
Diese Anleitung ist auch auf unserer Internetseite verfügbar: docs.kitchenaid.eu WICHTIGE SICHERHEITSHINWEISE SICHERHEIT IST UNSERE PRIORITÄT In diesen Anweisungen sowie auf dem Gerät selbst werden wichtige Sicherheitsmeldungen angegeben, die durchgelesen und stets beachtet werden müssen. Dies ist das Gefahrensymbol bezüglich der Sicherheit und warnt vor möglichen Risiken für Benutzer und andere Personen. - Seite 7 - Das Netzkabel muss lang genug sein, um das Gerät (das in der Küchenzeile montiert ist) an die Stromversorgung anzuschließen. - Um die einschlägigen Sicherheitsvorschriften zu erfüllen, muss installationsseitig ein allpoliger Trennschalter mit einer Kontaktöffnung von mindestens 3 mm vorgesehen werden. - Verwenden Sie keine Mehrfachadapter oder Verlängerungskabel.
- Seite 8 - Im Fach unter dem Gerät muss eine Trennplatte (nicht im Lieferumfang enthalten) installiert werden. - Schalten Sie das Gerät ab, wenn die Oberfläche gerissen ist. Es besteht die Gefahr eines Stromschlags. (Nur für Geräte mit Glasoberfläche.) - Das Gerät ist nicht für den Betrieb mittels externer Zeitschaltuhr oder getrenntem Fernbedienungssystem vorgesehen.
-
Seite 9: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Energiespartipps Entsorgung von Verpackungsmaterialien Befolgen Sie für optimale Ergebnisse die Das Verpackungsmaterial ist vollständig folgenden Ratschläge: wiederverwertbar und trägt das Recycling-Symbol • Verwenden Sie nur Töpfe und Pfannen, deren ). Werfen Sie das Verpackungsmaterial deshalb Bodendurchmesser dem der Kochzone nicht einfach fort, sondern entsorgen Sie es auf die entspricht. -
Seite 10: Gebrauch Von Bereits Vorhandenem Kochgeschirr
Gebrauch von bereits vorhandenem Kochgeschirr Mit einem Magneten lässt sich prüfen, ob das Kochgeschirr für das Induktionskochfeld geeignet ist: Das Kochgeschirr ist nicht geeignet, wenn es nicht magnetisch ist. Stellen Sie sicher, dass der Unterboden des Kochgeschirrs nicht rau ist, da er die Glaskeramikoberfläche des Kochfelds zerkratzen könnte. -
Seite 11: Elektrischer Anschluss
Elektrischer Anschluss WARNUNG Trennen Sie das Gerät von der Stromversorgung. Das Gerät muss von einem qualifizierten Techniker installiert werden, der die geltenden Sicherheits- und Installationsrichtlinien genau kennt. Der Hersteller haftet nicht für Verletzungen von Personen oder Tieren und für Sachschäden, die durch Missachten der in diesem Kapitel aufgeführten Richtlinien entstehen. -
Seite 12: Bedienungsanleitung
Bedienungsanleitung Beschreibung des Bedienfelds Das Bedienfeld verfügt über Berührungstasten: Es genügt, das entsprechende Symbol zu berühren (ein leichtes Berühren reicht aus). Zum Ausschalten der einzelnen Kochzone Das Kochfeld Zur Aktivierung EIN/AUS Für Auswahl und der Funktion schalten Aktivierung der „Flexible Zone“ Kochzonen Zur Aktivierung der Haltefunktion... - Seite 13 Bedienungsanleitung Wird ein Topf verwendet, der ungeeignet oder nicht korrekt positioniert ist bzw. nicht über die korrekten Abmessungen für Ihre Induktionskochfelder verfügt, wird die Meldung „no pot“ auf dem Display angezeigt (siehe Abbildung links). Wird innerhalb von 60 Sekunden kein Topf erkannt, so schaltet sich das Kochfeld automatisch wieder aus.
- Seite 14 Bedienungsanleitung Flexible Zone Mit dieser Funktion können zwei Kochzonen als extra große Einzelzone verwendet werden. Sie eignet sich hervorragend für ovale, rechteckige und längliche Töpfe (mit Mindestbodenabmessungen von 40x18 cm). Nach Einschalten des Kochfelds die Taste drücken: Auf den Anzeigen der beiden Kochzonen erscheint die Leistungsstufe „0“;...
- Seite 15 Bedienungsanleitung Köcheln Die Speisen zum Kochen bringen, dann die entsprechende Taste zur Auswahl der Köchelfunktion drücken; wird automatisch eine entsprechende Leistungsstufe ausgewählt, um sie unter dem Siedepunkt zu halten. Zum Ausschalten der Funktion drücken Sie einfach OFF auf dem Soft-Touch-Regler. Schmelzen Diese Funktion hält eine gleichmäßig niedrige Temperatur in der Kochzone aufrecht.
-
Seite 16: Reinigung
Reinigung WARNUNG Verwenden Sie keinesfalls Wasserdruck-/Dampfreinigungsgeräte. Vor der Reinigung sicherstellen, dass die Kochzonen abgeschaltet sind und dass die Restwärmeanzeige („H“) nicht angezeigt wird. WICHTIG: verwenden Sie keine Scheuerschwämme oder Pfannenreiniger, sie könnten die Glasoberfläche beschädigen. • Das Kochfeld nach jedem Gebrauch im kalten Zustand reinigen, um alle Lebensmittelreste zu entfernen. -
Seite 17: Kundendienst
Kundendienst Bevor Sie den Kundendienst rufen 1. Zuerst versuchen, die Störung anhand der Anweisungen in „Anleitung zur Fehlersuche“ selbst zu beheben. 2. Das Gerät aus- und wieder einschalten, um festzustellen, ob die Störung behoben wurde. Falls die Störung nach den vorstehend beschriebenen Kontrollen weiter besteht, rufen Sie bitte die nächstliegende Kundendienststelle an. -
Seite 18: Tabelle Leistungsstufen
Tabelle Leistungsstufen Verwendet für Leistungsstufe Zubereitungsart (die Anzeige von Kocherfahrungen und -gewohnheiten) Ideal zur schnellen Temperaturerhöhung Für schnelles bis zum schnellen Sieden von Wasser Boost Erwärmen oder schnellen Erhitzen von Garflüssigkeiten. Höchst- leistung Ideal zum Andünsten, Ankochen, Braten Frittieren/Kochen von Tiefkühlkost, schnellen Sieden. Zum Schmoren - Ideal zum Anbraten, am Sieden halten, Anbraten - Sieden... -
Seite 19: Tabelle Betriebsarten
Tabelle Betriebsarten Funktion Beschreibung Automatikfunktion Ermittelt eine geeignete Leistungsstufe für das leise Köcheln von Speisen über längere Zeit. Geeignet zum Kochen von Tomatensaucen, Ragout, Suppen und Minestrone, Halten einer konstanten Garstufe; Ideal zum Wasserbad-Garen (Cremes) und Köcheln zum Aufwärmen gekochter Speisen. Verhindert unliebsames Überkochen von Speisen oder mögliches Anbrennen am Boden, wie es bei dessen Zubereitungsarten häufig vorkommt. -
Seite 20: Gartabelle
Gartabelle Lebensmittelkate- Gerichte oder Leistungsstufe und Garphase gorien Gararten Erste Phase Leistung Zweite Phase Leistung Teigwaren kochen Frische Booster Wasser erhitzen und am Kochen Teigwaren halten Teigwaren kochen Getrocknete Booster Wasser erhitzen und am Kochen Teigwaren halten Teigwaren, Reis Booster Reis kochen und am Gekochter Reis Wasser erhitzen... - Seite 21 Gartabelle Lebensmittelkate- Gerichte oder Leistungsstufe und Garphase gorien Gararten Erste Phase Leistung Zweite Phase Leistung Grillen von beiden Gegrillt Vorheizen des Grills Seiten Andünsten mit Öl Garen und Halten Fisch Schmorgerichte (bei Butter: der Temperatur Leistungsstufe 6) Öl oder Frittierfett Frittieren, Frittiert erhitzen...
- Seite 24 WHIRLPOOL EUROPE s.r.l. Socio Unico Viale G. Borghi, 27 21025 COMERIO (Varese) ITALY Telefon +39 0332 759111 – Fax +39 0332 759268 www.whirlpool.eu Gedruckt in Italien 05/16 400010839751...
