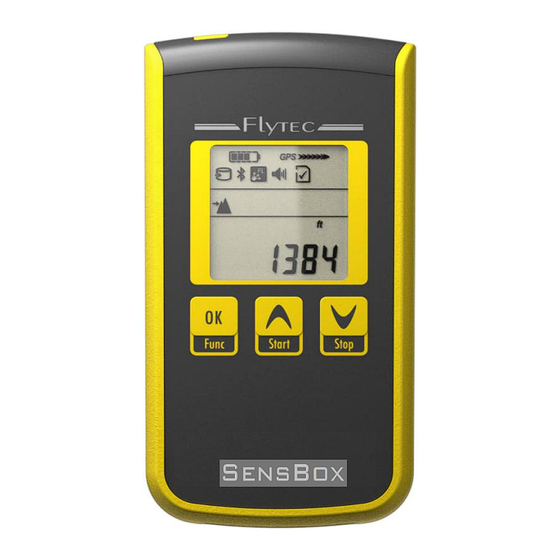

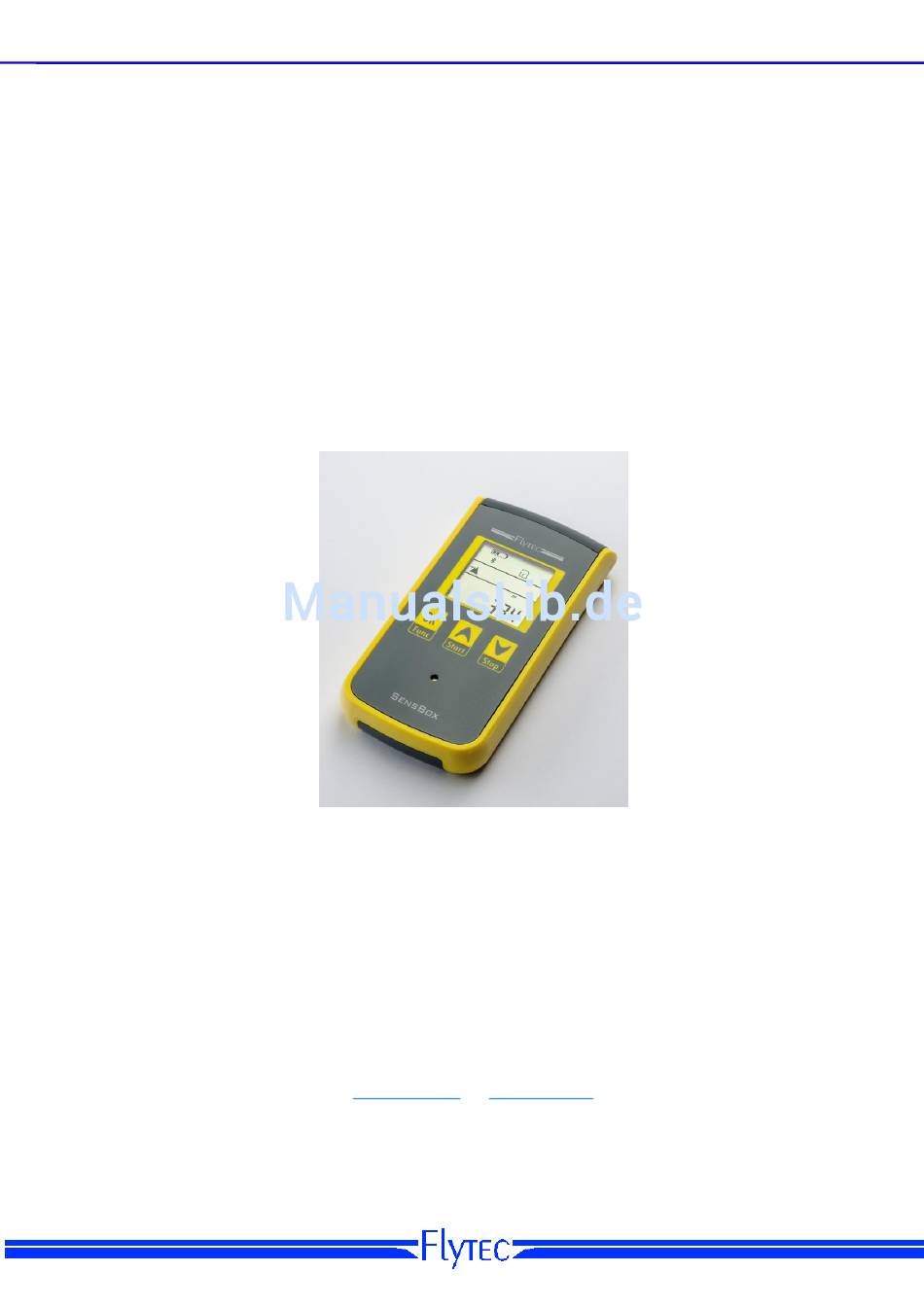

- Seite 1 Technisches Manual Flytec SensBox Flytec SensBox Bedienungsanleitung Flytec AG, Ebenaustrasse 18, 6048 Horw info@flytec.ch www.flytec.ch Firmware: 02.45 Datum: 08.05.2014...
-
Seite 2: Inhaltsverzeichnis
Technisches Manual Flytec SensBox Inhaltsverzeichnis Bedienelemente / Geräteübersicht ....................2 Inbetriebnahme ..........................3 Ein- und Ausschalten der SensBox ....................3 Funktionen und Anzeigemodi ......................4 Einstellmodus ..........................4 Zusammenfassung der Funktionsebenen ..................5 Beschreibung der einzelnen Funktionen / Anzeigen ............... 6 Höhenmesser .......................... -
Seite 3: Bedienelemente / Geräteübersicht
Die Durchführung aller Tätigkeiten erfolgt aber grundsätzlich in eigener Verantwortung. Die Flytec AG kann für eine eventuelle Fehlfunktion der SensBox in keinem Anwendungsfall verantwortlich gemacht werden. Das Gehäuse ist wasserfest, dadurch kann die SensBox bei allen Outdoor Aktivitäten Verwendung finden. -
Seite 4: Inbetriebnahme
1 x Transportbeutel Erstinbetriebnahme: Vor dem ersten Einschalten der SensBox überprüfen Sie bitte ob alle Teile vorhanden sind. Als nächster Schritt sollte der eingebaute Lithium-Akku einmal voll geladen werden. Dazu bitte das USB-Kabel mit der SensBox und dem Stecker Netzteil verbinden. Der Ladevorgang wird bei vollem Akku automatisch beendet. -
Seite 5: Funktionen Und Anzeigemodi
Technisches Manual Flytec SensBox Funktionen und Anzeigemodi Die Handhabung der SensBox ist im Prinzip selbsterklärend und einfach. Nach dem Einschalten wird immer die Höhenmesser-Funktion gezeigt. Die Höhenanzeige zeigt grundsätzlich die absolute Druckhöhe über dem Meeresspiegel an. Der Höhenmesser wird beim Einschalten vom Instrument automatisch mit der GPS Höhe abgeglichen. -
Seite 6: Zusammenfassung Der Funktionsebenen
0, 33, 66, 100 Der Einstellmodus / Setmodus wird durch einen Langdruck auf die OK Taste aufgerufen. (Langdruck = ca. 3 Sek. bis die zu verstellende Anzeige blinkt.) Mit dem PC / MAC SensBox Config Programm können Einstellungen vorgenommen werden... -
Seite 7: Beschreibung Der Einzelnen Funktionen / Anzeigen
Die Umschaltung der Maßeinheit erfolgt über eine der Pfeiltasten. Zusätzlich verfügt die SensBox über ein Akustikvario für Steigen und Sinken. Die Lautstärke kann im Akustikmodus verändert werden. Hinweis: Die SensBox eignet sich vorzüglich auch als Back-Up Vario für Gleitschirm und Drachenflieger! Ausgewählte Funktion Einheit m/s Varioanzeige: 0.0 m/s... -
Seite 8: Magnetkompass Und G Beschleunigung Anzeige
Die Beschleunigungsanzeige zeigt Acc x,x. Es wird jeweils der grösste Wert der X,Y,oder Z Achse angezeigt. Ausgewählte Funktion Die SensBox zeigt in der Längsachse nach 178° Hinweis: Kompass Kalibration siehe Anhang Seite 11 GPS Geschwindigkeit über Grund. Über das GPS Modul wird bei aktivem Satellitenempfang die Geschwindigkeit über Grund angezeigt. -
Seite 9: Uhrzeit
Die Anzeige erfolgt in Prozent und wird über die Pfeiltasten vorgenommen. 0, 33, 66, 100% Der Akustikmodus verfügt noch über zusätzliche Filtereinstellungen. Diese Einstellungen können über den PC / MAC im SensBox Tool Programm vorgenommen werden. Ausgewählte Funktion Lautstärke 100%... -
Seite 10: Datenübertragung Mit Bluetooth 4.0 Le
Technisches Manual Flytec SensBox Datenübertragung mit Bluetooth 4.0 LE Die SensBox ist mit dem neuen Bluetooth - Modus 4.0 LE (Low Energy) ausgestattet. Dieser Modus ermöglicht eine sehr energieeffiziente Datenübertragung im Nahbereich wie sie bei neuen Smartphone und Tablet -PC bereits Standard ist. -
Seite 11: Firmware Update
Homepage unter folgendem Link zur Verfügung gestellt: http://www.flytec.ch/de/support/downloads/firmware.html Verbinden Sie die Sensbox mit beigelegtem USB Kabel an Ihrem PC / Mac. Die Sensbox meldet sich als Laufwerk „SENSBOX (X:)“ Speichern Sie das heruntergeladene File „FSfcxxxx.upg“ ins Verzeichnis „system“ der Sensbox. -
Seite 12: Anhang
137 g Garantie Die Garantiezeit beträgt 24 Monate. Im Falle einer Störung das Gerät bitte an einen Flytec Händler weiterleiten, oder direkt an die Flytec Schweiz senden. Für weitere Details wenden Sie sich bitte direkt an Flytec AG Ebenaustrasse 18 6048 Horw...
