Flytec 3040 Bedienungsanleitung

Bedienungsanleitung FLYTEC 3040
lnbetriebnahme: On1 oder On2 (1). Zwei unabhängige Batterien (Akku). Nach auto matischer Ausschaltung, Schalter zuerst auf OFF stellen.
Ladekontrolle: Anzeige der Batterie- (Akku-) Speisespannung auf der Analog Varioanzeige (2) während ca. 10 Sekunden und «Po» für Power
auf der Digital Vario anzeige. Das Aufl euchten sämtlicher Segmente im Steigbereich (grün) entspricht einer Energiereserve von 100% der jeweils
eingeschalteten Batterie (Akku). Ungenügende Speisespannung wird beim Einschalten oder während dem Betrieb durch Aufl euchten von einem oder
mehreren Segmenten im Sinkbereich (rot) und «Po» signalisiert (Wäh rend der Fahrt ca. alle 5 Sekunden).
Laden der AKKU siehe UMSTELLUNG AUF AKKUBETRIEB.
Automatisches Ausschalten: Bei Nichtbetrieb wird die Stromversorgung nach 30 Minuten automatisch unterbrochen. Der Ein-Aus-Schalter muss
vor der erneuten Inbetriebnahme zuerst auf Position OFF gestellt werden.
Einstellmodus: 1. Durch langes Drücken (ca. 4 Sekunden) einer Taste (10, 11, 12 oder 13) erfolgt der Wechsel in den Einstellmodus. Danach blinkt
die entsprechende Anzeige und kann verändert werden.
2. Gewünschter Wert mittels Einstelltaste Auf (8) oder Ab (9) einstellen. Langes Drücken der Einstelltasten beschleunigt die Einstellung.
3. Quittieren durch Drücken der entsprechenden Ursprungstaste.
Höhenmesser Feet (ALTI ft.): Höhe Feet: Absoluthöhe in Feet. Innerhalb wetterabhäng iger Toleranz einstellbar.
Meter (ALTI m.): Höhe Meter: Absoluthöhe in Meter. Innerhalb wetterabhängiger Toleranz einstellbar.
QNH (QNH hPa.): QNH-Wert in hPa. Auf die Meereshöhe reduzierter barometrische Luftdruck. Bei bekanntem QNH kann die aktuelle Höhe über Meer
ermittelt werden. Bei Verstellung der QNH-Werte wird der Höhenmesser automatisch aktualisiert.
Durch wiederholtes Drücken der Umschalttaste ALTI ft.-QNH hPa.-ALTI m. (13) wird die gewünschte Anzeige gewählt. Diese wird mittels Indikatorpfeil
signalisiert. Durch langes Drücken (ca. 4 Sekunden) der Umschalttaste (13) erfolgt der Wechsel in den Einstellmodus der jeweils aktuellen Anzeige
(siehe Einstellmodus).
Vario-Analog: Vollautomatische Segmentanzeige über den gesamten Messbereich. Die einzelnen Segmente bleiben angezeigt, bis der erste
Skalenendbereich erreicht ist, und werden im zweiten Skalenbereich-Durchgang ab dem Nullpunkt wieder gelöscht, bis der zweite Skalenendbereich
erreicht ist.
Vario- Digital: Anzeige über den gesamten Messbereich (3). Die Anzeige wird mittels Indikatorpfeil signalisiert.
Windgeschwindigkeitsanzeige: Der Windmesser wird an der sich links am Gerät befi ndenden Buchse (6) angeschlossen.DieAnzeige SPEED
erfolgt anstelle der Digital- Varioanzeige (3) und wird mittels Indikatorpfeil signalisiert. Diese Anzeige dient der Messung von Startwinden.
Hüllentemperatur (ENV TEMP): Anzeige der Hüllentemperatur im unteren Anzeige feld (5) ENV TEMP bei eingeschaltetem Empfängerschalter (7).
Die Anzeige erfolgt, sobald der Sender (FLYTEC TT34) gültige Daten übermittelt. Werden keine gültigen Daten empfangen wird die unterbrochene
Anzeige mit ----- im Anzeigefeld (5) signalisiert. Nach zirka 2 Minuten ertönt ein Signal, welches den feh lenden Empfang zusätzlich akustisch
signalisiert.
Seite 1 von 3

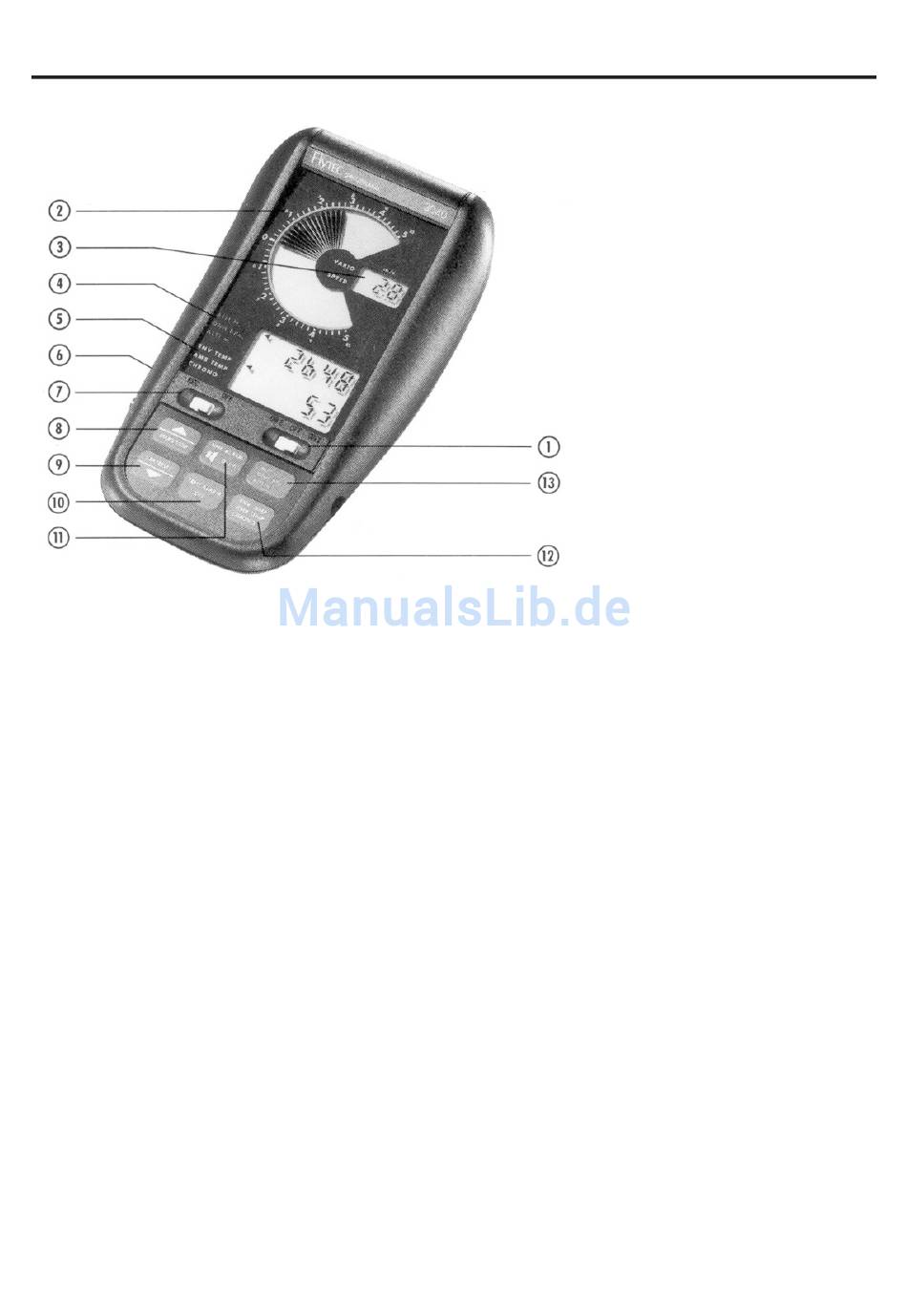

1. Ein-Aus-Schalter (ON2-OFF-ON1)
2. Analog-Varioanzeige
3. Digital-Varioanzeige/Windanzeige
4. Anzeige 1: wahlweise
Höhe Feet: Absoluthöhe in Feet
QNH hPa.: QNH in hPa.
Höhe Meter: Absoluthöhe in Meter
5. Anzeige 2: wahlweise
Hüllentemperaturanzeige (ENV TEMP)
Umgebungstemperaturanzeige (AMB TEMP)
Echtzeit- oder Stoppuhranzeige (CHRONO).
6. Stecker für Windmesser/Ladebuchse für AKKU
7. Empfänger Ein-Aus-Schalter (REC-OFF)
8. Einstelltaste Auf/Stoppuhrtaste: START/STOPP
9. Einstelltaste Ab/Stoppuhrtaste: LAP/RESET
10. Temperaturalarm-AUS-Taste
11. Sinktontaste
12. Umschalttaste für Anzeige 1
13. Umschalttaste für Anzeige 2
