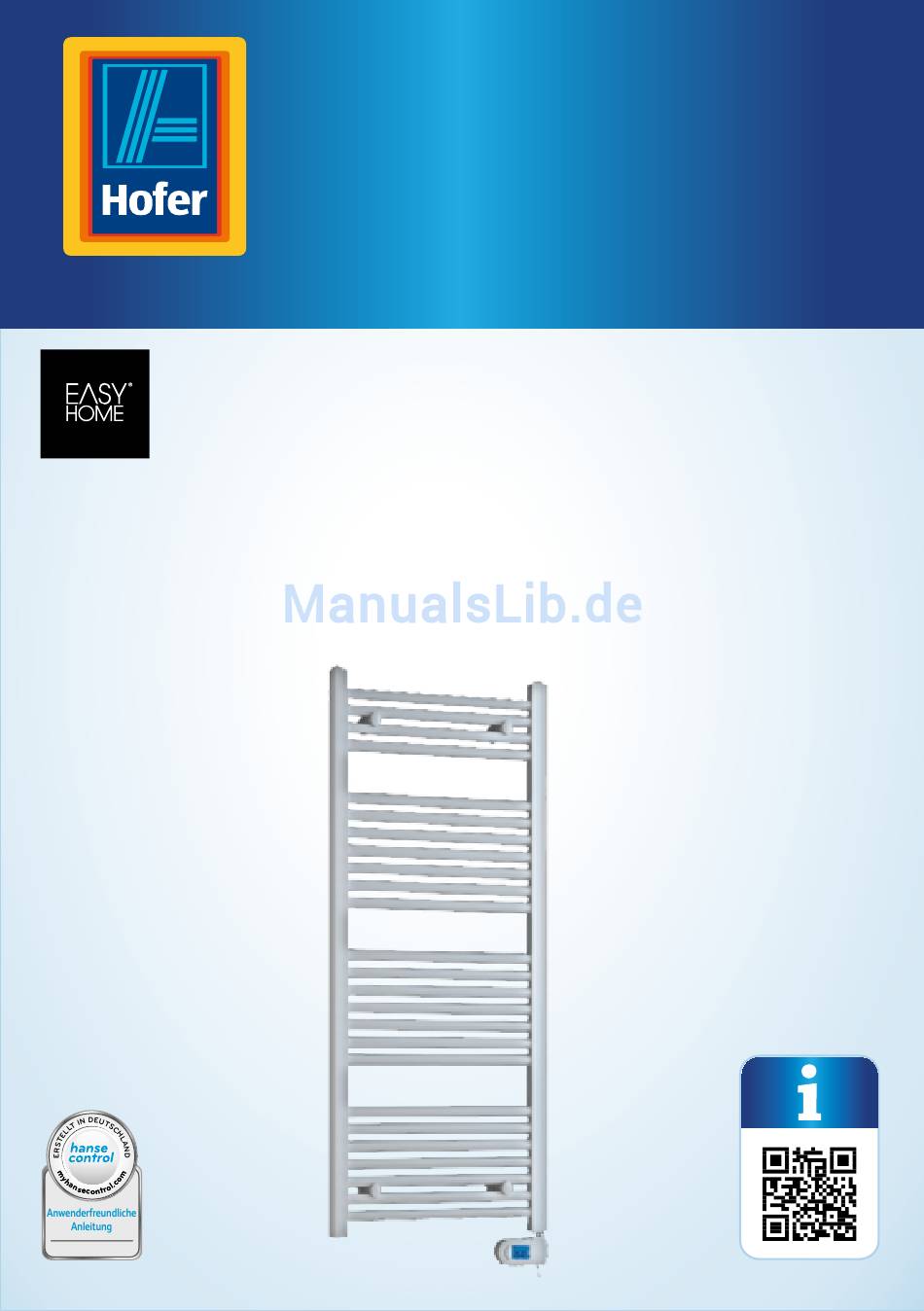

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. ELEKTRO BADHEIZKÖRPER ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Lieferumfang/Produktteile ..........6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Sicherheitshinweise ..............8 Erstinbetriebnahme ............11 Heizkörper und Lieferumfang prüfen ........11 Heizkörper montieren............12 Bedienung ................. 13 Heizkörper ein-/ausschalten ..........13 Modus einstellen .............. - Seite 5 2 3 4 5 6 7 88 88 °C 0 2 4 6 8 10 12 14 16 18 20 22...
-
Seite 6: Lieferumfang/Produktteile
Lieferumfang/Produktteile Abdeckkappe, 4× Ein-/Aus-Taste (Thermostat) Vordere Halterung, 4× Symbol für Komfort-Modus Wandhalterung, 4× Symbol für Nacht-Modus Mittlere Halterung, 4× Symbol für Anti-Frost-Modus Dübel, 4× Symbol für Forced-Modus Schraube (6,9 cm), 4× Symbol für Timer-Modus Schraube (1 cm), 4× Symbol für Wire-Control-Modus Unterlegscheibe, 4× Symbol für Urlaubs-Modus Schraube (3 cm), 4×... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Elektro Badheizkörper (im Folgenden nur „Heizkörper“ genannt). Sie enthält wichtige Informa- tionen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshin- weise, sorgfältig durch, bevor Sie den Heizkörper einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Schäden am Heizkörper führen. -
Seite 8: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Heizkörper ist ausschließlich zum Heizen von Räumen und Trocknen von in Was- ser gewaschenen Textilien konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie den Heizkörper nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß... - Seite 9 Sicherheit − Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fach- werkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen. − Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen.
- Seite 10 Sicherheit WARNUNG! Gefahren für Kinder und Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten (beispielswei- se teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). − Dieser Heizkörper kann von Kindern ab 3 und unter 8 Jahren sowie von Personen mit verringerten physischen, sensori- schen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder be-...
-
Seite 11: Erstinbetriebnahme
Erstinbetriebnahme HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Heizkörper kann zu Beschädi- gungen des Heizkörpers führen. − Bringen Sie das Netzkabel nicht mit heißen Teilen in Berührung. − Füllen Sie niemals Flüssigkeit in den Heizkörper. − Tauchen Sie den Heizkörper zum Reinigen niemals in Wasser und verwenden Sie zur Reinigung keinen Dampfreiniger. -
Seite 12: Heizkörper Montieren
Erstinbetriebnahme Heizkörper montieren Stellen Sie sicher, dass sich in unmittelbarer Nähe des gewünschten Mon- tageortes eine Steckdose befindet (siehe Abb. D). 1. Nehmen Sie die Abdeckkappen von den vorderen Halterungen 2. Stecken Sie je eine Schraube (3 cm) durch die Öffnung der vorderen Halterungen. 3. -
Seite 13: Bedienung
Bedienung 10. Setzen Sie den Heizkörper mit den mittleren Halterungen passgenau auf die Wandhalte- rungen (siehe Abb. 3). 11. Drehen Sie je eine Schraube (1 cm) leicht in eine mittlere Halterung und eine Wand- halterung ein. 12. Justieren Sie den Heizkörper so, dass er mit allen vier mittleren Halterungen den glei- chen Abstand zur Wand hat. -
Seite 14: Nachtmodus
Bedienung Nacht-Modus Im Nacht-Modus können Sie die Temperatur für nachts bestimmen. Der Modus muss immer manuell ein- bzw. ausgeschaltet werden. 1. Drücken Sie die Funktionstaste so oft, bis das Symbol für Nacht-Modus Display erscheint. 2. Um die Temperatur einzustellen, drücken Sie die Aufwärts-Taste oder die Ab- wärts-Taste . - Seite 15 Bedienung 4. Stellen Sie die Minuten (00−59) in 1-Minuten-Schritten durch Drücken der Auf- wärts-Taste und/oder der Abwärts-Taste ein. 5. Um die Einstellung zu speichern und zur Tagesanzeige zu gelangen, drücken Sie die Funktionstaste. Die Anzeige wechselt automatisch in die Tagesanzeige, wenn 30 Sekun- den keine Taste gedrückt wird.
-
Seite 16: Urlaubs-Modus
Bedienung Heizprogramm einstellen Sie können die einzelnen Heizprogramme stundenweise individualisieren. 1. Halten Sie die Funktionstaste für 3 Sekunden lang gedrückt. Im Display blinkt eine 0 auf. 2. Wählen Sie für jede Stunde (0–23) den gewünschten Modus aus. Durch Drücken der Aufwärts-Taste wählen Sie den Komfort-Modus, durch Drü- cken der Abwärts-Taste den Eco-Modus. -
Seite 17: Temperaturkompensation Einstellen
Reinigung und Pflege Temperaturkompensation einstellen Nutzen Sie diese Einstellung, wenn Ihre Raumtemperatur nicht gleichmäßig ist. Der Heizkörper hört auf zu heizen, wenn die eingestellte Temperatur erreicht ist. Je nach Raumschnitt kann es vorkommen, dass in bestimmten Bereichen die ge- wünschte Temperatur nicht erreicht wurde, bzw. überschritten wird. −... -
Seite 18: Aufbewahrung
− Bewahren Sie den Heizkörper stets an einem trockenen Ort auf. − Schützen Sie den Heizkörper vor direkter Sonneneinstrahlung. − Lagern Sie den Heizkörper für Kinder unzugänglich und sicher verschlossen. Technische Daten Modell: BHKWZ1-HOFER Versorgungsspannung: 230 V~ ±10 %; 50 Hz Leistung: 500 W Schutzklasse:... -
Seite 19: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Heizkörper entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Hausmüll! Sollte der Heizkörper einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. - Seite 20 Da bin ich mir sicher. VERTRIEBEN DURCH: EISL SANITÄR GMBH MATTSEER LANDESSTRASSE 8 5101 BERGHEIM AUSTRIA KUNDENDIENST 64391 00800-87934629 service@eisl.at JAHRE MODELL: GARANTIE BHKWZ1-HOFER 09/2017...
