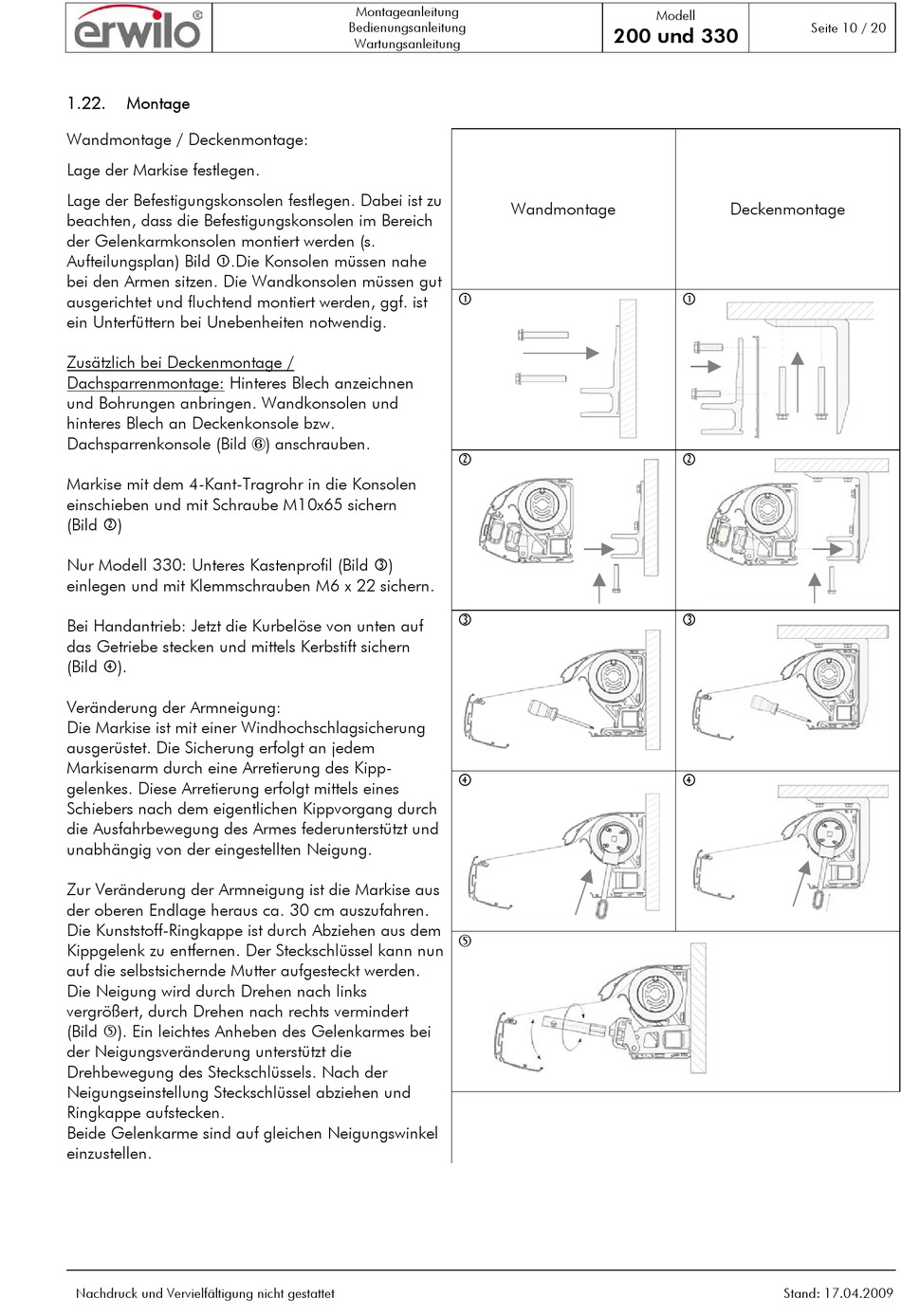

Montage - erwilo 200 Montageanleitung

1.22.

Montage

Wandmontage / Deckenmontage:
Lage der Markise festlegen.
Lage der Befestigungskonsolen festlegen. Dabei ist zu
beachten, dass die Befestigungskonsolen im Bereich
der Gelenkarmkonsolen montiert werden (s.
Aufteilungsplan) Bild .Die Konsolen müssen nahe
bei den Armen sitzen. Die Wandkonsolen müssen gut
ausgerichtet und fluchtend montiert werden, ggf. ist
ein Unterfüttern bei Unebenheiten notwendig.
Zusätzlich bei Deckenmontage /
Dachsparrenmontage: Hinteres Blech anzeichnen
und Bohrungen anbringen. Wandkonsolen und
hinteres Blech an Deckenkonsole bzw.
Dachsparrenkonsole (Bild
Markise mit dem 4-Kant-Tragrohr in die Konsolen
einschieben und mit Schraube M10x65 sichern
(Bild )
Nur Modell 330: Unteres Kastenprofil (Bild
einlegen und mit Klemmschrauben M6 x 22 sichern.
Bei Handantrieb: Jetzt die Kurbelöse von unten auf
das Getriebe stecken und mittels Kerbstift sichern
(Bild ).
Veränderung der Armneigung:
Die Markise ist mit einer Windhochschlagsicherung
ausgerüstet. Die Sicherung erfolgt an jedem
Markisenarm durch eine Arretierung des Kipp-
gelenkes. Diese Arretierung erfolgt mittels eines
Schiebers nach dem eigentlichen Kippvorgang durch
die Ausfahrbewegung des Armes federunterstützt und
unabhängig von der eingestellten Neigung.
Zur Veränderung der Armneigung ist die Markise aus
der oberen Endlage heraus ca. 30 cm auszufahren.
Die Kunststoff-Ringkappe ist durch Abziehen aus dem
Kippgelenk zu entfernen. Der Steckschlüssel kann nun
auf die selbstsichernde Mutter aufgesteckt werden.
Die Neigung wird durch Drehen nach links
vergrößert, durch Drehen nach rechts vermindert
(Bild ). Ein leichtes Anheben des Gelenkarmes bei
der Neigungsveränderung unterstützt die
Drehbewegung des Steckschlüssels. Nach der
Neigungseinstellung Steckschlüssel abziehen und
Ringkappe aufstecken.
Beide Gelenkarme sind auf gleichen Neigungswinkel
einzustellen.
Nachdruck und Vervielfältigung nicht gestattet
Montageanleitung
Bedienungsanleitung
Wartungsanleitung
) anschrauben.
)
Modell
200 und 330
Wandmontage
Seite 10 / 20
Deckenmontage
Stand: 17.04.2009
