Pos.
1
Triggereingang (grün)
2
Applikatorausgang (grün)
3
Spülen/Punktauftrag (gelb)
4
Ventilfehler (rot)
Pos.
5
Eingangsspannung
6
Aktivieren (gelb)
7
Betrieb (grün)
8
Fehler (rot)
E 2010 Nordson Corporation
LogiComm

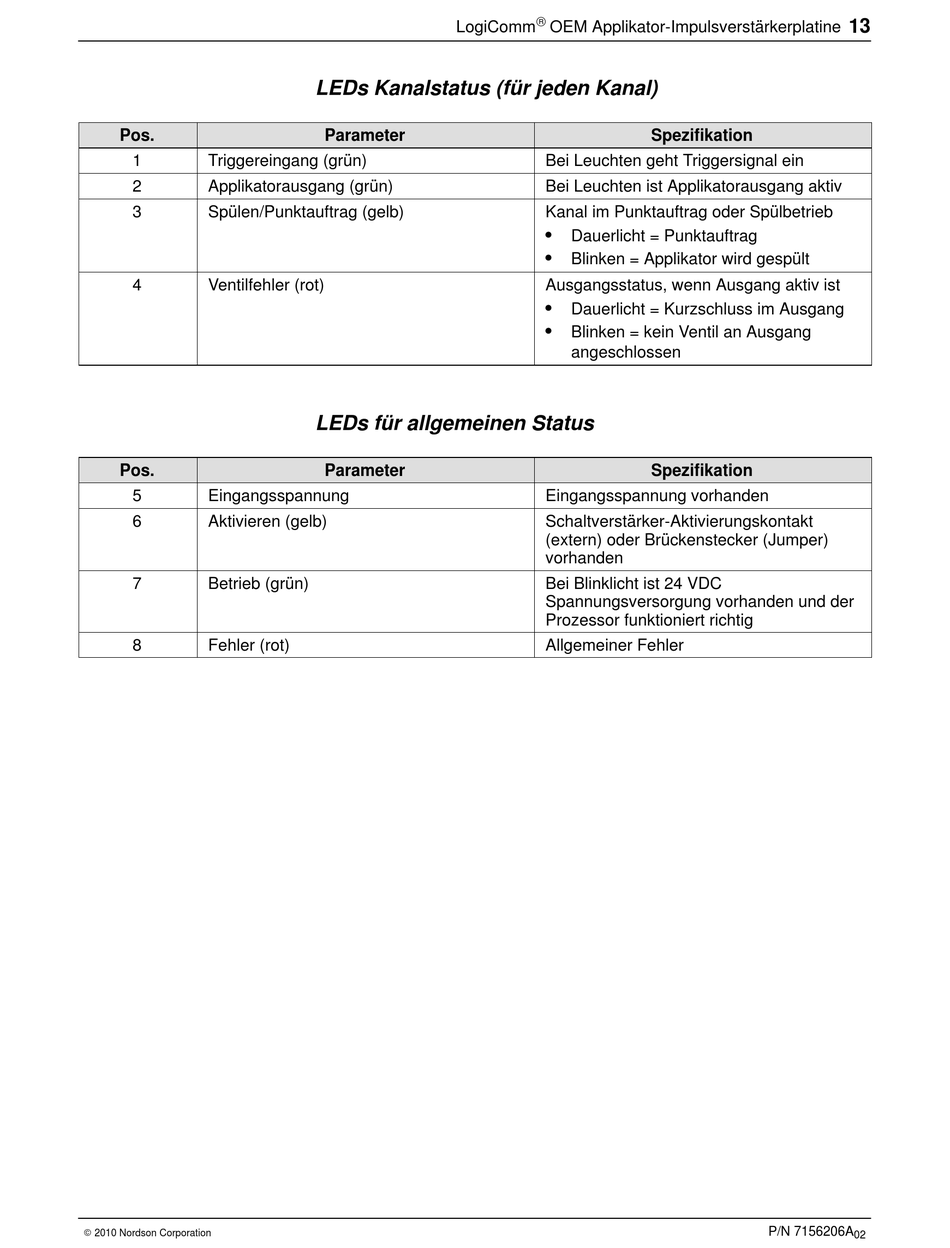

LEDs Kanalstatus (für jeden Kanal)
Parameter
LEDs für allgemeinen Status
Parameter
®
OEM Applikator-Impulsverstärkerplatine
Spezifikation
Bei Leuchten geht Triggersignal ein
Bei Leuchten ist Applikatorausgang aktiv
Kanal im Punktauftrag oder Spülbetrieb
S
Dauerlicht = Punktauftrag
S
Blinken = Applikator wird gespült
Ausgangsstatus, wenn Ausgang aktiv ist
S
Dauerlicht = Kurzschluss im Ausgang
S
Blinken = kein Ventil an Ausgang
angeschlossen
Spezifikation
Eingangsspannung vorhanden
Schaltverstärker-Aktivierungskontakt
(extern) oder Brückenstecker (Jumper)
vorhanden
Bei Blinklicht ist 24 VDC
Spannungsversorgung vorhanden und der
Prozessor funktioniert richtig
Allgemeiner Fehler
13
P/N 7156206A
02
