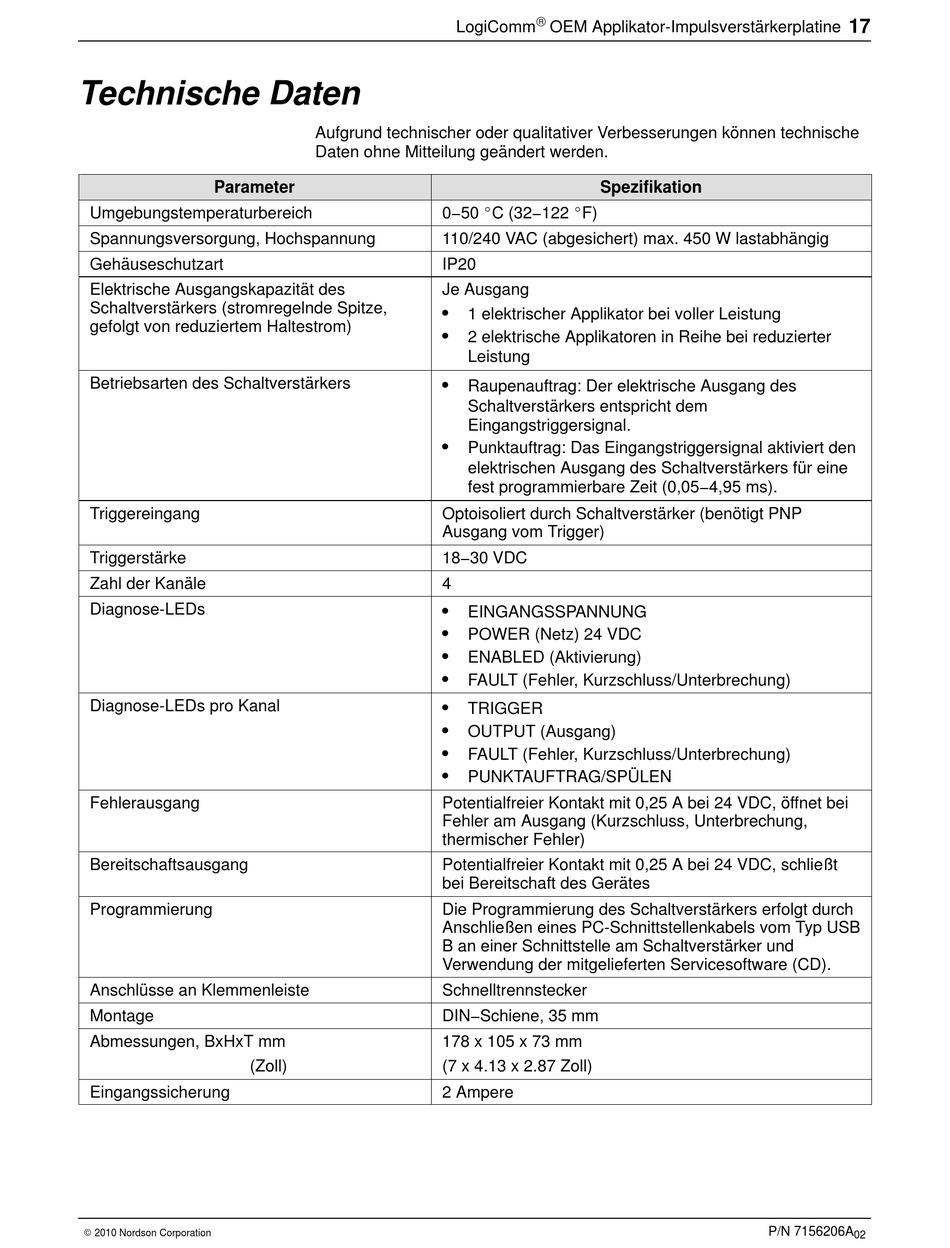

Technische Daten
Parameter
Umgebungstemperaturbereich
Spannungsversorgung, Hochspannung
Gehäuseschutzart
Elektrische Ausgangskapazität des
Schaltverstärkers (stromregelnde Spitze,
gefolgt von reduziertem Haltestrom)
Betriebsarten des Schaltverstärkers
Triggereingang
Triggerstärke
Zahl der Kanäle
Diagnose-LEDs
Diagnose-LEDs pro Kanal
Fehlerausgang
Bereitschaftsausgang
Programmierung
Anschlüsse an Klemmenleiste
Montage
Abmessungen, BxHxT mm
(Zoll)
Eingangssicherung
E 2010 Nordson Corporation
LogiComm
Aufgrund technischer oder qualitativer Verbesserungen können technische
Daten ohne Mitteilung geändert werden.
0−50 _C (32−122 _F)
110/240 VAC (abgesichert) max. 450 W lastabhängig
IP20
Je Ausgang
S
1 elektrischer Applikator bei voller Leistung
S
2 elektrische Applikatoren in Reihe bei reduzierter
Leistung
S
Raupenauftrag: Der elektrische Ausgang des
Schaltverstärkers entspricht dem
Eingangstriggersignal.
S
Punktauftrag: Das Eingangstriggersignal aktiviert den
elektrischen Ausgang des Schaltverstärkers für eine
fest programmierbare Zeit (0,05−4,95 ms).
Optoisoliert durch Schaltverstärker (benötigt PNP
Ausgang vom Trigger)
18−30 VDC
4
S
EINGANGSSPANNUNG
S
POWER (Netz) 24 VDC
S
ENABLED (Aktivierung)
S
FAULT (Fehler, Kurzschluss/Unterbrechung)
S
TRIGGER
S
OUTPUT (Ausgang)
S
FAULT (Fehler, Kurzschluss/Unterbrechung)
S
PUNKTAUFTRAG/SPÜLEN
Potentialfreier Kontakt mit 0,25 A bei 24 VDC, öffnet bei
Fehler am Ausgang (Kurzschluss, Unterbrechung,
thermischer Fehler)
Potentialfreier Kontakt mit 0,25 A bei 24 VDC, schließt
bei Bereitschaft des Gerätes
Die Programmierung des Schaltverstärkers erfolgt durch
Anschließen eines PC-Schnittstellenkabels vom Typ USB
B an einer Schnittstelle am Schaltverstärker und
Verwendung der mitgelieferten Servicesoftware (CD).
Schnelltrennstecker
DIN−Schiene, 35 mm
178 x 105 x 73 mm
(7 x 4.13 x 2.87 Zoll)
2 Ampere
®
OEM Applikator-Impulsverstärkerplatine
Spezifikation
