Anleitung: Handy Fernbedienung Garagentoransteuerung Garagenöffner

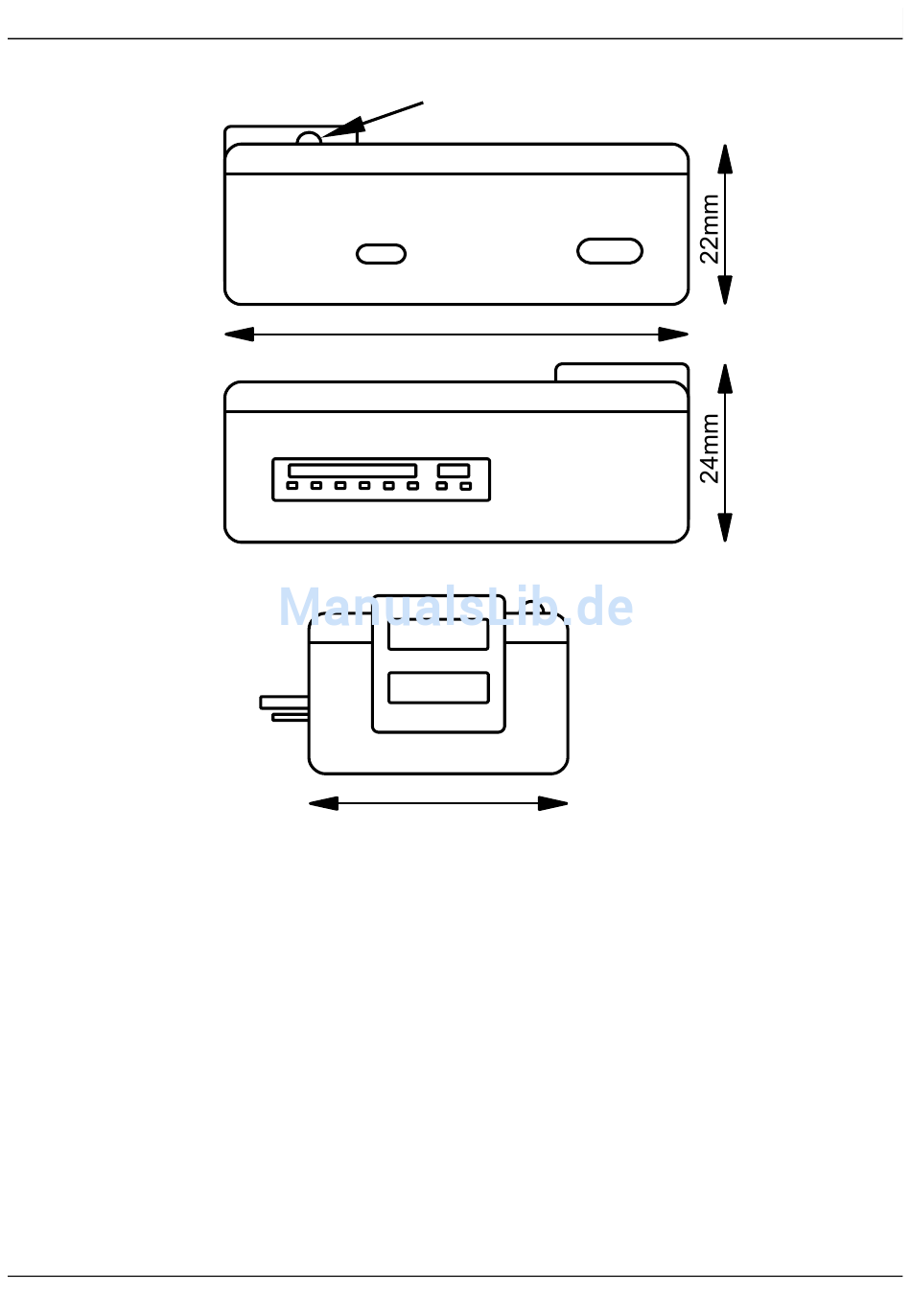

Abbildung 1: Aufbau und Abmessungen des MicroGuard-USB Moduls
6. Anschluss an Torantrieb Lift-Master von Chamberlain
Unser Modul kann das Funkmodul (Funkempfänger) Modell 7430E von
Chamberlain vollständig ersetzen. Abb. 3 zeigt schematisch den
Anschluss am Antrieb anstelle des Funkempfängers Modell 7430E. Dabei
wird die Stromversorgung des Moduls ohne zusätzliche Netzadapter durch
die Originalanschlüsse gewährleistet. Verbinden Sie eine der braunen
Leitungen mit der schwarzen Leitung und danach mit der Schraubklemme
1, wie abgebildet.
http://www.microguard.de
Signal-LED
Micro-USB
60mm
Ein-/Ausgänge
PORT2
PORT1
USB-Port
35mm
Mini-USB
Signal-LED
V1.3
Seite 5
