3. Installation des Systems
3.9 Allzweck-Eingänge/-Ausgänge (GPIO)
68 68
ControlSpace AMS-8 enthält eine RS232-Kontaktanschluss-Karte (siehe auch Abschnitt 3.2).
™
Bis zu 40 Kontakteingänge können verwendet werden (8 pro Rack, max. 5 Racks). Es können folgende
Funktionen gesteuert werden: 40 Messages, 40 Presets, Raum Standby Funktionen. Der Auslöseimpuls für
die Kontakte entsteht dadurch, dass 24 V DC zwischen dem spezifischen Kontakt und dem gemeinsamen
Erdungspol (Ground Pin) angelegt werden.
Eigenschaften
• 8 isolierte Eingänge
• 1 isolierter Ausgang
• Die Eingänge können für Durchsagen, die Raumkombinationsfunktion verwendet oder
einen Ausgang "muten" oder eine Gruppe von Ausgängen "muten"
• Der Open-Collector-Ausgang wird aktiviert, sobald einer der acht Eingänge aktiviert wird

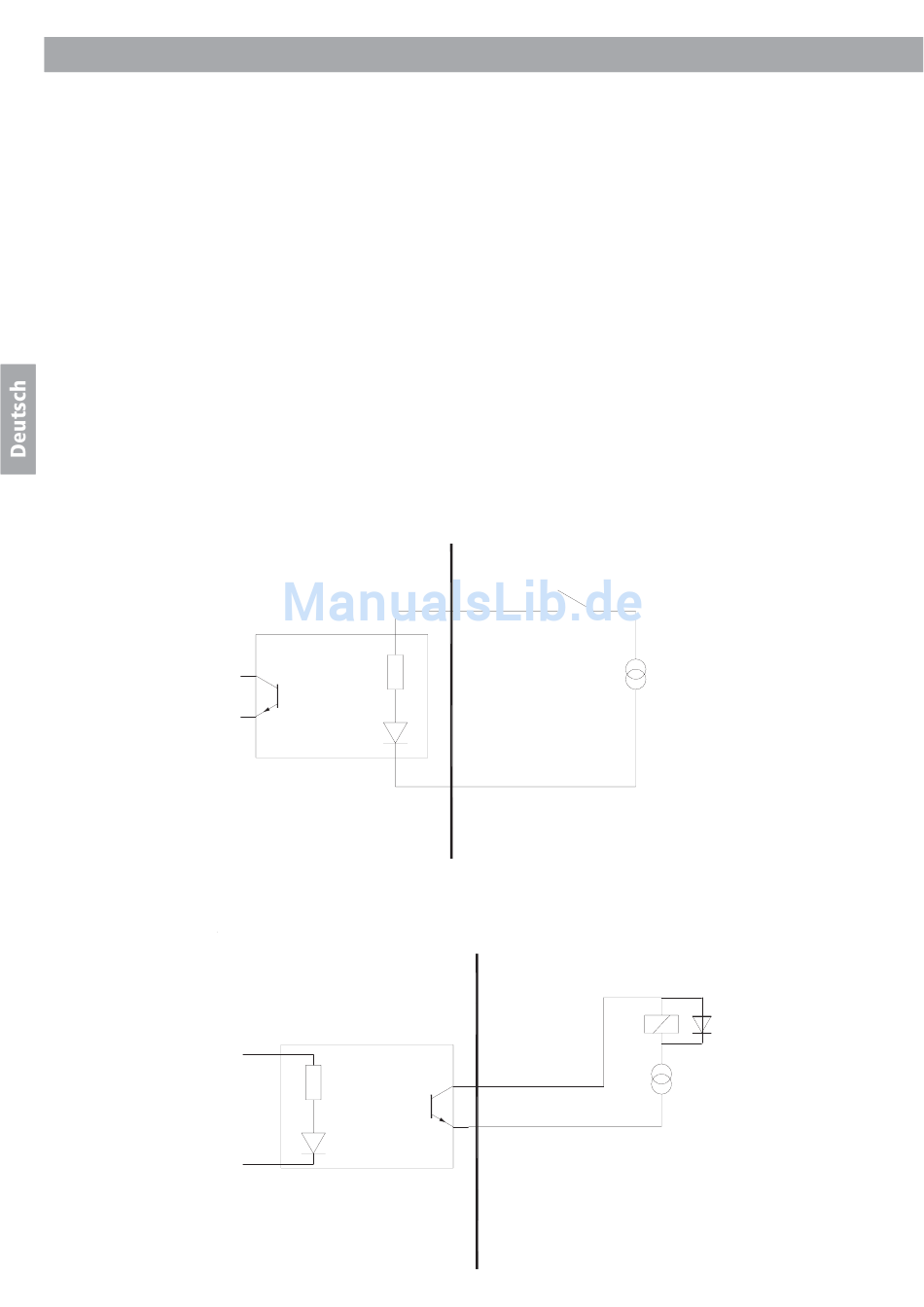

Schaltplan der acht Eingangskontakte
CS-AMS-8
CS-AMS-8
Schaltplan des Open-Collector-Ausgangs
CS-AMS-8
CS-AMS-8
1..8
10
Open collector
Max. 50mA
9
10
+
24 Vdc
-
+
24 Vdc
-
