3. Installation des Systems

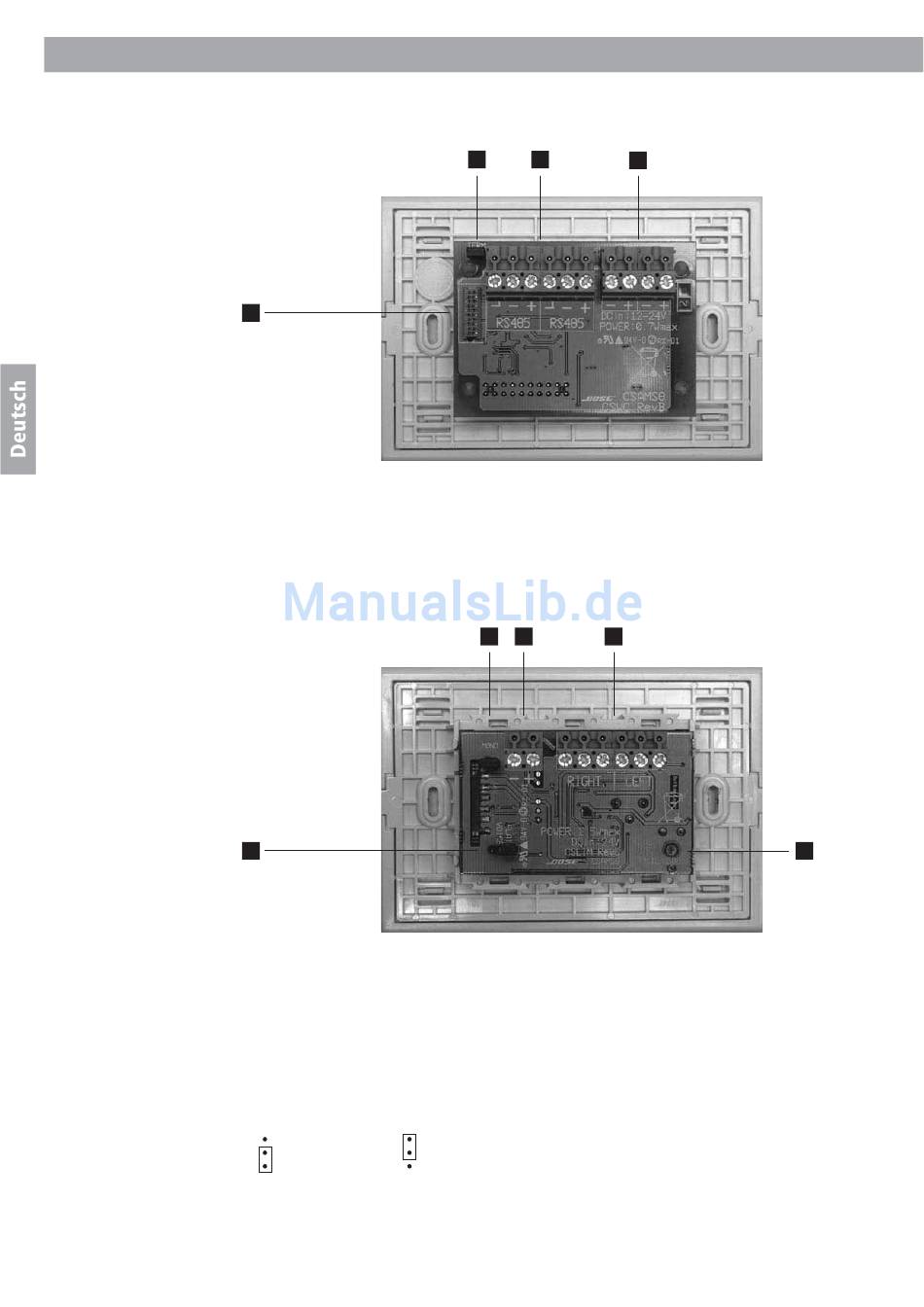

3.6 Anschlüsse Wandbedienfeld und Einstellungen
(CS-WC)
3.7 Anschlüsse Lokales und Einstellungen
Eingangsmoduls (CS-LIM)
66 66
4
1. Jumper für Abschlusswiderstand, siehe HINWEIS in Abschnitt 3.5
2. RS485-Anschluss
3. Stromanschluss (12-24Vdc)
4. Firmware Update Anschluß
3
1. Das lokale Eingangsmodul (CS-LIM) ist mit einem Verstärkungsregler für ein Mikrofon ausgestattet, diese
Pegelstellen sind auch von vorne mit einem Schraubendreher der Größe 1 erreichbar. Drehen gegen den
Uhrzeigersinn (von vorne gesehen) verringert die Verstärkung auf ein Minimum von 32 dB. Drehen im Uhr-
zeigersinn erhöht den Ausgangspegel auf max. 66 dB. Die werksseitig eingestellte Verstärkung beträgt 38 dB.
2. Um das Lokale Eingangsmodul von Stereo auf Mono umzuschalten, muss dieser Jumper
eingestellt werden.
3. Um Voice-EQ für den Mikrofoneingang zu aktivieren (optimierter EQ für Sprache),
muss der Jumper von FLAT auf VOICE gesteckt werden.
voice
= Flat response
flat
4. Stereo, symmetrischer Output-Line-Anschluss.
5. Stromanschluss (24Vdc).
Hinweis: Siehe Anhang B für weitere Montagehinweise
1 2
2 5
voice
= Voice EQ
flat
3
4
1
