Dachentwässerung
Technisches Handbuch
Wavin QuickStream
Solutions for Essentials

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für wavin intensio

Inhaltszusammenfassung für wavin intensio

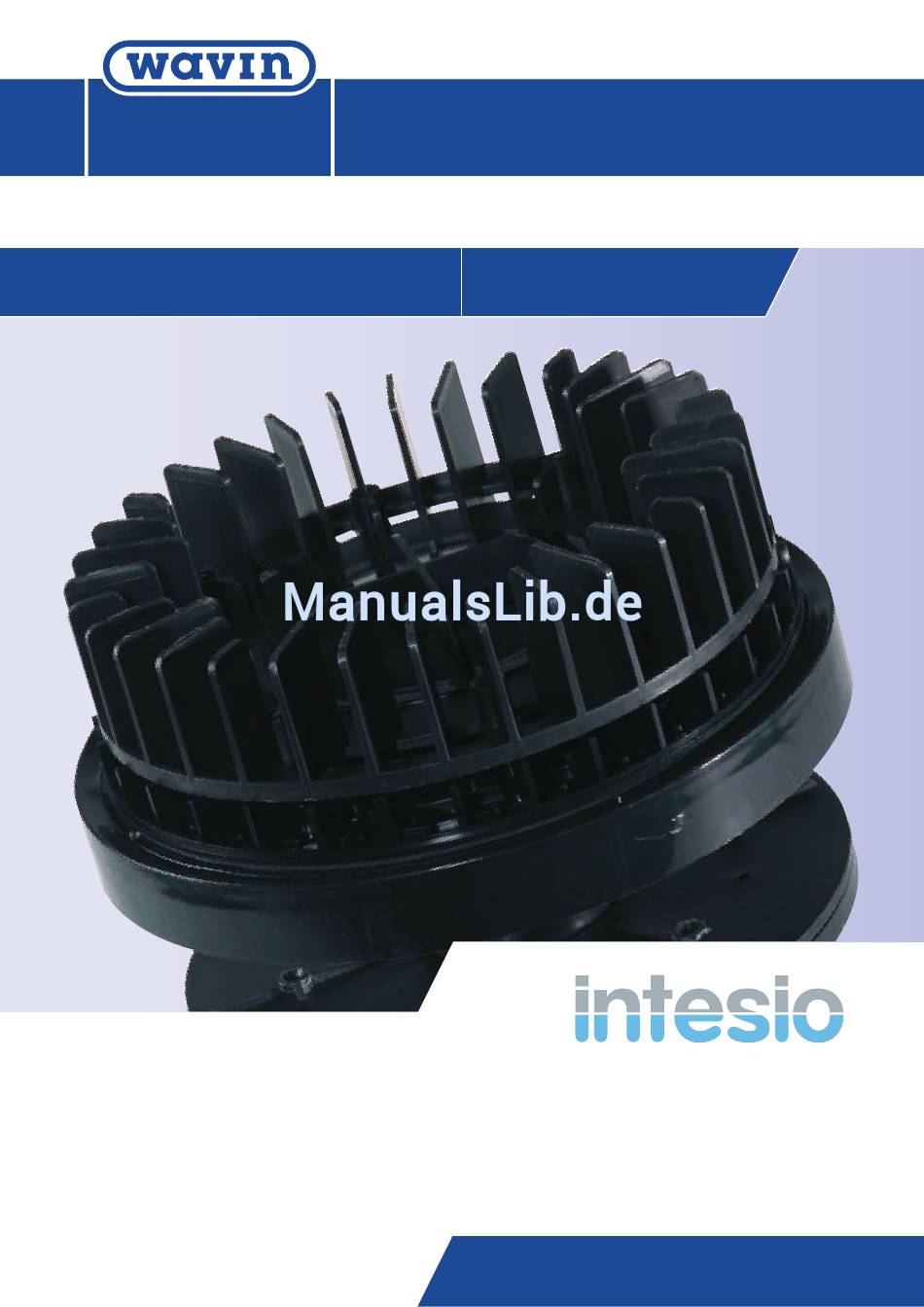

  • Seite 1 Dachentwässerung Technisches Handbuch Wavin QuickStream Solutions for Essentials...
  • Seite 2 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachentwässerungssystem...
  • Seite 3 Wavin QuickStream Dachentwässerungssystem Dachentwässerung Wavin QuickStream Kompetente Beratung 7-15 Dachentwässerung mit Druckströmung 2.1. Das Wavin QuickStream Dachent wäs se rungssystem 2.2. Die Wavin QuickStream System leistungen 2.3. Dachentwässerung mit Druckströmung – Planung und hydraulische Auslegung 9-15 16-28 Wavin QuickStream Systembeschreibung Befestigung 3.1.

  • Seite 4: Kompetente Beratung

    Druckentwässerungssystem Wavin QuickStream Kompetente Beratung Kompetente Beratung Kontaktdaten: Kaufmännischer Christian Schulte Gebiet Ihr Standort Außendienst Kaufmännischer Technischer Außendienst: Hauptstraße 7a Postleitzahl Innendienst Innendienst 49824 Laar 17000 - 22999 Björn Haar Nele Spykman Gerwin Hes Heinrich Borggreve Tel.: 0 59 47 / 9 10 97 66...
  • Seite 5 Druckentwässerungssystem Wavin QuickStream Kompetente Beratung Kiel Rostock Lübeck Schwerin Bremerhaven Hamburg Bremen Berlin Hannover Magdeburg Cottbus Paderborn Dortmund Leipzig Kassel Düsseldorf Dresden Erfurt Köln Siegen Aachen Zwickau Bonn Frankfurt a.M. Würzburg Kaiserslautern Nürnberg Saarbrücken Stuttgart Ingolstadt München Freiburg im Breisgau Technisches Handbuch Druckentwässerungssystem Februar 2015...

  • Seite 6: Regenwasserbewirtschaftung

    Seit Jahrzehnten produziert und vermarktet Wavin Kunststoff-Rohrsysteme für den Transport von Regenwasser. 1998 kamen Versicke- rungssysteme dazu, die mittlerweile in mehr als 20 europäischen Ländern erfolgreich vertrieben werden. Jetzt geht Wavin noch einen Schritt weiter: Mit INTESIO bietet Wavin eine innovative Komplettlösung für die nachhaltige Regenwasserbewirtschaftung an, die mit aufeinander perfekt abgestimmten Komponenten vom Sammeln des Regenwassers über Transport, Vorbehandlung, Versickerung und...

  • Seite 7: Dachent Wässerung Mit Druckströmung

    Prinzip der Druckströmung (Vollfüllung). In den Bereichen Industrie, Logistik und in vielen anderen Bereichen hat sich die Druckentwässerungstechnik zum Standard durchgesetzt. Wavin kann bei der Entwässerung von Dachflächen mittels Druck- strömung auf eine jahrzehntelange Erfahrung zurück greifen. In Deutschland, Europa und in zahlreichen internationalen Projekten wurde das Wavin QuickStream System eingesetzt.

  • Seite 8: Die Wavin Quickstream System Leistungen

    Baustelle zum Beispiel bei einer Projektbesprechung sind für unterstützend zur Seite … das Wavin Außendienstteam selbstverständlich … … Das „Herz“ einer Druckentwässerungsanlage. Wavin bietet ein … Mit einer anwenderfreundlichen Software und mit einem umfangreiches Dachablaufprogramm mit umfangreichen Zube- umfangreichen Schulungsangebot (Softwareschulungen, hörteilen wie z.

  • Seite 9: Dachentwässerung Mit Druckströmung - Planung Und Hydraulische Auslegung

    2.3.1. Funktionsweise Grundsätzlich kann eine Dachfläche auf zwei Arten entwässert werden. Freispiegelsystem Dachentwässerung mit Druckströmung (Wavin QuickStream) Abb. 1: Energiehöhe Druckentwässerung Bei beiden Systemen handelt es sich um Schwerkraftentwäs- serungsanlagen. Die Aufgabe einer Dachentwässerung ist es, anfallen des Regenwasser und Tauwasser (Schneeschmelze) vom Dach an einen bestimmten Übergabepunkt (Kanalsystem,...

  • Seite 10: Dachflächen

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 2.3.3. Dachflächen 2.3.4.1. Ausführungen Dachbegrünung Für die Berechnung der wirksamen Dachfläche ist die im Grund- Bei Dachbegrünungen wird grundsätzlich zwischen intensiv und riss projizierte Dachfläche anzunehmen (siehe Abb. 4). extensiv begrünten Dachflächen unterschieden. Bei extensiver Begrünung wird zusätzlich die Aufbauhöhe betrachtet.

  • Seite 11: Ermittlung Der Systemablaufleistung

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 2.3.6. Ermittlung der Systemablaufleistung Hauptentwässerung Um die dauerhaft sichere Entwässerung von Dachflächen sicher- A · r · C (5,5) Haupt zustellen, wird die Regenentwässerungsanlage in ein Hauptab- 10.000 laufsystem und ein Notablaufsystem aufgeteilt. Das Hauptab- 3000 m²...

  • Seite 12: Definition Rohrnetzbereiche Einer Dachentwässerung

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 2.3.7. Definition Rohrnetzbereiche einer Dachentwässerung Fließweg 2 Fließweg 1 Anlauf- Ablauf-Anschlussleitung Ablauf-Anschlussleitung höhe HA • Umlenkung in die Fallleitung Sammelleitung (SL) • druckkritischer Bereich wirksame Höhe HW Entspannungsleitung Höhe Entspannung HE Übergabepunkt Entspannungsleitung Fließweg 1 an Freispiegelentwässerung...

  • Seite 13: Unterschiedliche Abflussverzögerung/Unterschiedlicher Höhen

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 2.3.8.3. Unterschiedliche Abflussverzöge- 2.3.8.5. Fließgeschwindigkeit rung/unterschiedlicher Höhen Beim Betrieb der Druckentwässerung entstehen nicht selten sehr hohe Fließgeschwindigkeiten. Hierdurch wird das Rohrnetz Dachflächen mit unterschiedlichen Abflussverzögerungen (z. B. mehrmals jährlich gereinigt. Ein Teil der Ablagerungen (z. B. Laub) Gründach/Foliendach) sowie Dachflächen mit unterschied-...

  • Seite 14: Berechnung Hydraulische Auslegung Von Druckentwässerungssystemen

    (wirksame Höhe) wird die Höhendifferenz zwischen Dachablauf gewiesene Ablaufleistung 100 % betragen. Dieser Nachweis ist und Übergabepunkt an die Entspannungsleitung angesetzt. Pro mit der Wavin QuickStream Software einfach zu erbringen. In Meter Höhendifferenz resultiert eine verfügbare Energie von der Nachberechnung (Beurteilung der installierten Anlage) darf 98,1 mbar (siehe Beispiel Abb.

  • Seite 15: Druckkritischer Bereich (Px)

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe Nur die Anlaufhöhe bzw. die aus der Anlaufhöhe resultierende 2.3.10. Inbetriebnahme und Wartung Energiemenge kann zum Transport des Regenwassers zur Fall- 2.3.10.1. Inbetriebnahme leitungsumlenkung (Entstehung Wasserpfropfen) eingesetzt Zur Inbetriebnahme der Anlage werden die folgenden Schritte werden.

  • Seite 16: Wavin Quickstream Systembeschreibung Befestigung

    über das Schienensystem in den Baukörper abgegeben. konstruktion ist ohne großen Aufwand möglich. Die Befestigungsmaterialien müssen für diese Kräfte geeignet sein. Aus diesem Grund umfasst das Wavin QuickStream Befesti- gungssystem, je nach Rohrdimension, 3 unterschiedliche Anker- schienen (mitlaufende Schienen oberhalb der Rohrleitung) mit entsprechendem Zubehör (Verbinder, Aufhängungen usw.).
  • Seite 17 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Befestigungstechnik 3.2. Wavin QuickStream Befestigungskomponenten Technisches Handbuch Druckentwässerungssystem Februar 2015 GEBÄUDETECHNIK Technisches Handbuch www.wavin.com...

  • Seite 18: Übersicht Befestigungsregeln

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Befestigungstechnik 3.3. Übersicht Befestigungsregeln Eine ausführliche Beschreibung der Befestigungskomponenten befindet sich auf den Folgeseiten...

  • Seite 19: Wavin Quickstream Befestigungs Regeln

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Befestigungstechnik 3.4. Wavin QuickStream Befestigungstechnik 3.4.1. Wavin QuickStream Befestigungs regeln Rohrschellenabstände Bei der Montage der Rohrleitung an die Ankerschiene mittels Rohrschelle ist darauf zu achten, dass der maximale Befesti gungs abstand nach Tab. 2 nicht überschritten wird. Bei horizontalen Rohrleitungen < 0,8 m sind keine Rohrschellen/Schienen erforderlich.

  • Seite 20: Quickstream Festpunkt-Einlegeschalen

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Befestigungstechnik 3.4.2. Baukörperanbindungen Um zu verhindern, dass sich die Ankerschiene horizontal durch wirkende dynamische Kräfte bewegen kann, ist alle 12 m eine feste Verbindung der Ankerschiene mit dem Baukörper (z. B. Unterzüge) erforderlich. Zusätzlich sollte bei Unterbrechungen (z. B. Umlenkungen) der Ankerschiene an beiden Enden der Ankerschiene eine feste Verbindung zum Baukörper hergestellt werden.

  • Seite 21: Befestigung Der Ankerschiene

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Befestigungstechnik Abb. 25: Festpunkt-Einlegeschale Abb. 26: Festpunkt-Einlegeschalen DN 40 – DN 250 DN 315 (2 Einlegeschalen) Ankerschienenaufhängung bei Festpunktschellen Abb. 27: Schienenbefestigung an Festpunkten Abstand „T“ siehe Tab. 5, Zeile 1 F: siehe Tab. 5, Zeile 3 Abb.
  • Seite 22 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Befestigungstechnik 3.4.4.2. Befestigungsmöglichkeiten Fin kg des Rohrsystems in Abhängigkeit zur maximalen Abhängelast Eine wichtige Planungsaufgabe ist die Beurteilung der resultie- renden Lasten am Trapezblechdach. Durch das Gewicht der Rohrleitungen im Betrieb entstehen Belastungen (Gewichts belas- tungen am Trapezblech).
  • Seite 23 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Befestigungstechnik Tab. 6: Befestigungsabstände Lastabhängig 15 kg/m² 20 kg/m² 25 kg/m² Abstand „T“ Abstand „T“ Abstand „T“ 1-Punkt 2-Punkt 1-Punkt 2-Punkt 1-Punkt 2-Punkt kg/m 3,40 2,00 2,00 2,00 2,00 2,00 2,00 2,00 4,20 2,00 2,00...
  • Seite 24 2,00 2,00 2,00 12,10 2,00 2,00 2,00 Hinweis: 15,00 2,00 1,67 2,00 Es ist eine projektspezifische Lösung erforderlich. Wavin bietet für 23,30 2,00 2,00 diesen Fall eine Planungsunterstützung in Kooperation mit dem 35,80 2,00 1,40 Befestigungspartner an. 54,60 2,00 86,90...

  • Seite 25: Befestigung Von Fallleitungen Am Baukörper

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Befestigungstechnik 3.4.3. Befestigung von Fallleitungen am Baukörper Alle Fallleitungen müssen aufgrund resultierender Kräfte mit Rohrschellen sicher am Baukörper (Wand, Stützen oder Träger) befestigt werden. Die entstehenden Kräfte können auf unterschiedliche Weise abgeleitet werden. Befestigung der Fallleitung mit einer Ankerschiene (Typ 1 – 3) Fallleitungen können unter Einhaltung der maximalen Schellen abstände (s.

  • Seite 26: Befestigung Von Ablauf Und Anschluss Leitungen

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Befestigungstechnik 3.4.4. Befestigung von Ablauf und Anschluss leitungen Bei horizontalen Anschlussleitungen bis zu einer Länge von 0,8 m ist keine Befestigung erforderlich (s. Abb. 37). Bei Anschlussleitungen > 0,8 m bis 2,0 m (siehe Abb. 28) kann die Rohrleitung ohne Ankerschiene direkt am tragenden Bauteil mit bauseitigem Material befes- tigt werden.
  • Seite 27 " (z.B. Durchführung Dachabläufe oder Lichtkuppeln) auf die § brennbaren Dämmstoffe (Isolierung) zu behindern. Wavin- Dachabläufe werden nach der DIN 18234 in die Kategorie „kleine Durchdringungen“ eingeordnet. Planungsdetails und Anforde- rungen sind der DIN 18234 zu entnehmen, bzw. mit der verant- wortlichen Planungsstelle abzustimmen.
  • Seite 28 Schmelzpunkt > 1000 °C, Dichte 150 kg/m³. Brandschutzsets Halle 3.5.4. Systemlösung Brandschutzsets gemäß den Anforderungen nach DIN 18234 Wavin bietet für die oben beschriebenen Anforderungen im Zubehörprogramm/Dachabläufe (siehe Seite 46) passende Systemlösungen für unterschiedliche Trapezblechabmessungen. (Montageanleitungen finden Sie im Downloadbereich unter www.wavin.de).

  • Seite 29: Dachabläufe

    Dachbelastung nicht zu wird verhindert, dass Luft mit in das Entwässerungssystem überschreiten. Die gesamte resultierende Anstauhöhe (Hauptent- geführt wird. Wavin QuickStream Dachabläufe sind nach wässerung + Notentwässerung + Fließweg zur Notentwässerung) DIN EN 1253 geprüft und zugelassen.

  • Seite 30: Dachabläufe Qs-Pe-75 Und Qs-M

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2. Dachabläufe QS-PE-75 und QS-M-75 Wavin bietet ein breites Produktportfolio im Bereich der Dachabläufe. Es stehen verschiedene Materialien wie PE aber auch Metall zur Verfügung. Alle Dachabläufe sind nach der DIN EN 1253 geprüft.

  • Seite 31: Einbaubeispiele/Artikelübersicht Dachablauf Qs-Pe

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.1.1. Einbaubeispiele/Artikelübersicht Dachablauf QS-PE-75 Abb. 37: QS-PE-75 Warmdach-Hauptentwässerung Abb. 38: QS-PE-75 Warmdach-Notentwässerung Revisionsdeckel (4025954) Kies/Laubfangkorb (4025955) Schraubenset (4025959) Pressdichtungsflansch (4025962) Aufstauring (alternativ zu Notentwässerung) (optional 4042217) Dachfolie (bauseits) Dichtring (4026204) Grundkörper (3011260) Dämmblock B2 (4038062) (alternativ Dämmblock A1 – 4038063) Wärmedämmung (bauseits)

  • Seite 32: Dachablauf Qs-M-75-400, Ausführung Pressflansch

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.2. Dachablauf QS-M-75-400, Ausführung Pressflansch Werkstoff: Edelstahl/Aluminium SAP Nr.: 4029737 Anschluss: 2,5" Außengewinde mit PE-Anschlussstutzen (Innengewinde 2,5") 50 – 75 mm Zulassung: DIN EN 1253 Zulassungsnummer: TÜV Rheinland LGA Nr. 7311324-01 Ablaufleistung (Stauhöhe 35 mm):...
  • Seite 33 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.2.1. Einbaubeispiele/Artikelübersicht Dachablauf QS-M-75-400, Ausführung Pressflansch Flügelmuttern (2 Stk.) Dachablauf Funktionsteile Typ 400 Muttern M8 (8 Stk.) Losflansch Dachfolie Dichtung, EPDM Dachablauf Einlaufkörper (mit 2,5" Anschluss) 2,5" PE-Anschlussstutzen 50 – 75 mm Isolierkörper (400/400 mm), nicht brennbar (4038062) Dachdämmung...

  • Seite 34: Dachablauf Qs-M-75-260, Ausführung Pressflansch

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.3. Dachablauf QS-M-75-260, Ausführung Pressflansch Werkstoff: Edelstahl/Aluminium SAP Nr.: 4036539 Anschluss: 2,5" Außengewinde mit PE-Anschlussstutzen (Innengewinde 2,5") 50 – 75 mm Zulassung: DIN EN 1253 TÜV Rheinland LGA Nr. 7311324-01 Zulassungsnummer: Ablaufleistung 16,0 l/s (Stauhöhe 45 mm):...
  • Seite 35 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.3.1. Einbaubeispiele/Artikelübersicht Dachablauf QS-M-75-260, Ausführung Pressflansch Flügelmuttern (2 Stk.) Dachablauf Funktionsteile Typ 260 Muttern M8 (8 Stk.) Losflansch optional Aufstauring (4042217) (ersetzt Dachfolie Dichtung, EPDM Dachablauf Einlaufkörper (mit 2,5" Anschluss) 2,5" PE-Anschlussstutzen 50 – 75 mm Isolierkörper (400/400 mm), nicht brennbar (4038062)

  • Seite 36: Dachablauf Qs-M-75-260, Ausführung Pressflansch, Kiesschutz

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.4. Dachablauf QS-M-75-260, Ausführung Pressflansch, Kiesschutz Werkstoff: Edelstahl/Aluminium SAP Nr.: 4029739 Anschluss: 2,5" Außengewinde mit PE-Anschlussstutzen (Innengewinde 2,5") 50 – 75 mm Zulassung: DIN EN 1253 TÜV Rheinland LGA Nr. 7311324-01 Zulassungsnummer: Ablaufleistung 16,0 l/s (Stauhöhe 45 mm):...

  • Seite 37: Einbaubeispiele/Artikelübersicht Dachablauf Qs-M-75-260, Ausführung Pressflansch, Kiesschutz

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.4.1. Einbaubeispiele/Artikelübersicht Dachablauf QS-M-75-260, Ausführung Pressflansch, Kiesschutz Flügelmuttern (2 Stk.) Dachablauf Funktionsteile Typ 260 Muttern M8 (8 Stk.) Losflansch mit Kiesschutz Dachfolie Dichtung, EPDM Dachablauf Einlaufkörper (mit 2,5" Anschluss) 2,5" PE-Anschlussstutzen 50 – 75 mm Isolierkörper (400/400 mm), nicht brennbar (4038062)

  • Seite 38: Dachablauf Qs-M-75-400, Ausführung Bitumen

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.5. Dachablauf QS-M-75-400, Ausführung Bitumen Werkstoff: Edelstahl/Aluminium SAP Nr.: 4029740 Anschluss: 2,5" Außengewinde mit PE-Anschlussstutzen (Innengewinde 2,5") 50 – 75 mm Zulassung: DIN EN 1253 Zulassungsnummer: TÜV Rheinland LGA Nr. 7311324-01 Ablaufleistung (Stauhöhe 35 mm):...
  • Seite 39 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.5.1. Einbaubeispiele/Artikelübersicht Dachablauf QS-M-75-400, Ausführung Bitumen Flügelmuttern (2 Stk.) Dachablauf Funktionsteil Typ 400 Dachfolie (Bitumen) Dachablauf Einlaufkörper (mit 2,5" Anschluss) 2,5" PE-Anschlussstutzen 50 – 75 mm Isolierkörper (400/400 mm), nicht brennbar (4038063) Dachdämmung Schrauben Dampfsperrenanschluss (6 Stk.)
  • Seite 40 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.6. Dachablauf QS-M-75-260, Ausführung Bitumen* Werkstoff: Edelstahl/Aluminium SAP Nr.: 4036540 Anschluss: 2,5" Außengewinde mit PE-Anschlussstutzen (Innengewinde 2,5") 50 – 75 mm Zulassung: DIN EN 1253 TÜV Rheinland LGA Nr. 7311324-01 Zulassungsnummer: Ablaufleistung 16,0 l/s (Stauhöhe 45 mm):...
  • Seite 41 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 3.2.6.1. Einbaubeispiele/Artikelübersicht Dachablauf QS-M-75-260, Ausführung Bitumen Flügelmuttern (2 Stk.) Dachablauf Funktionsteil Typ 260 Dachfolie (Bitumen) optional Aufstauring (4042217) Dachablauf Einlaufkörper (mit 2,5" Anschluss) 2,5" PE-Anschlussstutzen 50 – 75 mm Isolierkörper (400/400 mm), nicht brennbar (4038063) Dachdämmung...

  • Seite 42: Dachablauf Qs-M-75-260, Ausführung Bitumen, Kiesschutz

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.7. Dachablauf QS-M-75-260, Ausführung Bitumen, Kiesschutz Werkstoff: Edelstahl/Aluminium SAP Nr.: 4029741 Anschluss: 2,5" Außengewinde mit PE-Anschlussstutzen (Innengewinde 2,5") 50 – 75 mm Zulassung: DIN EN 1253 TÜV Rheinland LGA Nr. 7311324-01 Zulassungsnummer: Ablaufleistung 16,0 l/s (Stauhöhe 45 mm):...
  • Seite 43 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.7.1. Einbaubeispiele/Artikelübersicht Dachablauf QS-M-75-260, Ausführung Bitumen, Kiesschutz Flügelmuttern (2 Stk.) Dachablauf Funktionsteil Typ 260 Kiesschutz Dachfolie (Bitumen) Dachablauf Einlaufkörper (mit 2,5" Anschluss) 2,5" PE-Anschlussstutzen 50 – 75 mm Isolierkörper (400/400 mm), nicht brennbar (4038063) Dachdämmung...

  • Seite 44: Dachablauf Qs-M-75-260, Ausführung Rinne

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.8. Dachablauf QS-M-75-260, Ausführung Rinne Werkstoff: Edelstahl/Aluminium SAP Nr.: 4029738 Anschluss: 2,5" Außengewinde mit PE-Anschlussstutzen (Innengewinde 2,5") 50 – 75 mm Zulassung: DIN EN 1253 TÜV Rheinland LGA Nr. 7311324-01 Zulassungsnummer: Ablaufleistung 16,0 l/s (Stauhöhe 45 mm):...

  • Seite 45: Einbaubeispiele/Artikelübersicht Dachablauf Qs-M-75-260, Ausführung Rinne

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.8.1. Einbaubeispiele/Artikelübersicht Dachablauf QS-M-75-260, Ausführung Rinne Flügelmuttern (2 Stk.) Dachablauf Funktionsteil Typ 260 Schrauben für Flansch mit Dichtung Dachablauf Einlaufkörper (mit 2,5" Anschluss) Dichtung – oben, EPDM Rinne Dichtung – unten, EPDM Gegenflansch 2,5" PE-Anschlussstutzen 50 – 75 mm Technisches Handbuch Druckentwässerungssystem Februar 2015...

  • Seite 46: Zubehörteile Dachabläufe

    Länge Anschlusskabel: 1,5 m 4.2.9.3. Dampfsperre mit Entwässerungsanschluss Falls aufgrund von Regenereignissen die bauseitige Dach-Wärme- dämmung nicht verlegt werden kann, so verhindert die Wavin QS-Dampfsperre mit Entwässerungsanschluss eine Verzögerung der Montagearbeiten. Bei der Verwendung/Montage der Dampf- sperre mit Entwässerungsanschluss wird das standardmäßig mitgelieferte Dampfsperrenunterteil nicht benötigt.
  • Seite 47 Ø 50 mm abflie ßen. Eine Detailbeschreibung der Montage kann über die Projektabteilung oder den Außendienstmitarbeiter ange- fordert werden. Der Kombiadapter befindet sich nicht im Wavin Lieferprogramm. Er kann jedoch über den Fachgroßhandel bestellt werden. Artikelnummer Hersteller: CRA 100/13 (Crassus/Purmo) 4.2.9.5.
  • Seite 48 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Dachabläufe 4.2.9.8. Zubehörteile QS-M-75 260 und QS-M-75 400 4.2.9.8.1. Dämmblock Pressflansch Anforderung an den bauüblichen Brandschutz bei Dächern, nach Industriebaurichtlinie bzw. DIN 18234. Nichtbrennbare Dämmkörper. 4.2.9.8.2. Dämmblock Bitumen Anforderung an den bauüblichen Brandschutz bei Dächern, nach Industriebaurichtlinie bzw.

  • Seite 49: Technische Daten

    Brandklasse: B2 räten sind breite Gurte empfehlenswert. Beispiel: Wavin QuickStream EN 1519 IIP 152 UNI Ü DIN 19535 Nicht palettierte Rohre sollen möglichst auf DN 100 1120 x 4,3 PE BD S 12,5 schweißbar getempert ihrer ganzen Länge aufliegen und gegen A-M-G-T Auseinanderrollen gesichert sein.

  • Seite 50: Schweißtechnik/Verbindungstechnik Mit Elektroschweißmuffen

    Bei der Bedienung der Muffenschweißgeräte sind die den Geräten beiliegenden Bedienungsanleitungen sowie die Regeln der DVS 2207 zu beachten. Sollte die Bedienungsanleitung fehlen, kann sie unter der Service-Telefonnummer der Wavin GmbH, Tel. (0 59 36) 12-256, angefordert werden. Elektroschweißmuffe WAVIDUO...
  • Seite 51 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Rohre und Formteile Vorgehensweise 1. Rohr grob reinigen, mit PE-Rohrschneider exakt rechtwinklig ablängen und entgraten. Deutliche Rohrendeinfallstellen kürzen. 90° 2. Zu schweißende Enden mit Umfangsmaßband vor und nach dem Schälen kontrollieren. Normangaben EN 12666- 1 (siehe Tab. 8).
  • Seite 52 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Rohre und Formteile 8. Innenseite der Elektroschweißmuffe mit PE-Reiniger und fusselfreiem, unbedruckten und sauberen Tuch in Umfangs- richtung reinigen und ablüften lassen bis keine Rückstände des Reinigers mehr vorhanden sind. Schweißfläche nicht mehr berühren, Verschmutzungen vermeiden.

  • Seite 53: Lieferprogramm Dachabläufe

    Wavin Dachablauf QS-PE, DN 70 Bezeichnung Artikel QS-PE-75 Dachablauf für Warmdach 3011260 QS-PE-75 Dachablauf für Kaltdach 3017950 Zubehör Wavin Dachablauf QS-PE, DN 70 Bezeichnung Artikel QS-PE-Aufstauring (für Notentwässerung) 4029203 QS-PE-Verstärkungsblech nach DIN 18807-3 600 x 600 x 1,5 mm 4030439 Dämmblock für QS-PE-75 Dachabläufe...
  • Seite 54 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Lieferprogramm Dachabläufe Freispiegel Bezeichnung Artikel Freispiegelablauf Pressdichtung, PP 75 mm 3024310 Freispiegelablauf Pressdichtung, PP 110 mm 3024311 Aufstockelement, Höhe 220 mm 3024314...

  • Seite 55: Lieferprogramm Befestigung

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Lieferprogramm Befestigung 6.2. Lieferprogramm Befestigung QuickStream Ankerschiene Bezeichnung Artikel Für Rohr- Abmessungen Länge Gewicht dimensionen (B/H) DN – DN kg/m Schienentyp 1 4011965 40 – 160 30/30 Schienentyp 2 4023273 200 – 250 30/45 Schienentyp 3...
  • Seite 56 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Lieferprogramm Befestigung QuickStream Schienenverbinder Bezeichnung DN – DN Artikel für Schienentyp 1 für Schienentyp 1 40 – 160 4011963 für Schienentyp 2* 200 – 250 4023274 für Schienentyp 3 4024419 * Mit dem Schienenverbinder Typ 2 (DN 200 – DN 250) kann zusätzlich eine längskraft- für Schienentyp 2...
  • Seite 57 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Lieferprogramm Befestigung QS-Rohrschelle ohne Halteplatte* Artikel Zoll 1/2" 4011980 1/2" 4011982 1/2" 4012002 1/2" 4011984 1/2" 4011986 1/2" 4011988 1/2" 4011990 1/2" 4011992 1/2" 4011994 1" 4011996 1" 4011998 1" 4012000 * Lieferung ohne Gewinderohr.

  • Seite 58: Lieferprogramm Rohre Und Formteile

    Druckentwässerungssystem Wavin QuickStream Wavin PE-Abflussrohrsystem für das Wavin QuickStream Lieferprogramm 6.3. Lieferprogramm Rohre und Formteile PE • Rohre in Stangen à 5 m (SDR 26) Abmessung Artikel 34,0 3003465 5000 44,0 3003466 5000 15,2 50,0 3003477 5000 19,6 57,0 3003467...
  • Seite 59 Druckentwässerungssystem Wavin QuickStream Wavin PE-Abflussrohrsystem für das Wavin QuickStream Lieferprogramm Exzentrische Reduktion • kurz PE • Abmessung Artikel 50/ 40 50/ 40 3003821 56/ 40 56/ 40 3003857 56/ 50 56/ 50 3003841 60/ 40 63/ 40 3003822 60/ 40...
  • Seite 60 Druckentwässerungssystem Wavin QuickStream Wavin PE-Abflussrohrsystem für das Wavin QuickStream Lieferprogramm PE • Bögen 15° Abmessung Artikel 3017993 125* 3017994 150* 3017995 200* 3017996 250* 3017997 * Ausführung verschweißt. PE • Bögen 30° Abmessung Artikel 3003576 3003581 3003584 200* 3003606 250*...
  • Seite 61 Druckentwässerungssystem Wavin QuickStream Wavin PE-Abflussrohrsystem für das Wavin QuickStream Lieferprogramm PE • Abzweige 45° Abmessung Artikel 40/ 40 40/ 40 3003627 50/ 40 50/ 40 3003631 50/ 50 50/ 50 3003629 56/ 50 56/ 50 3003725 56/ 56 56/ 56...
  • Seite 62 Druckentwässerungssystem Wavin QuickStream Wavin PE-Abflussrohrsystem für das Wavin QuickStream Lieferprogramm PE • Reinigungsrohre 90° Abmessung Artikel 3003736 3003738 3003740 3018815 3018816 3017974 3017975 3017976 PE • Langmuffen Abmessung Artikel 3003505 3003506 3018008 3003507 3003508 3003509 3003510 3003511 3003512 3003513 3003514...

  • Seite 63: Muffenschweißgeräte

    * Mit dem Muffenschweißgerät DUO315 können längskraftschlüssige Verbindungen herge- stellt werden. Mit dem Gerät können nur Elektroschweißmuffen der Fabrikate Wavin Duo und Geberit* sowie Geberit-kompatible* Fabrikate verarbeitet werden (* max. bis 160 mm). Im Lieferumfang befinden sich zwei unterschiedliche Schweißkabel, die wie folgt zum Einsatz kommen müssen:...

  • Seite 64: Spiegelschweißmaschinen

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Lieferprogramm Werkzeuge/Verarbeitungsmittel 6.4.3. Spiegelschweißmaschinen Spiegelschweißmaschine VR 160* Bezeichnung Artikel VR 160, 40 – 160 mm 4011398 Spiegelschweißmaschine Media 250* Bezeichnung Artikel Media 250, 75 – 250 mm 4011401 Spiegelschweißmaschine Maxi 315* Bezeichnung Artikel Maxi 315, 90 – 315 mm...

  • Seite 65: Abstand Zwischen Dacheinlau

    Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Anlagen 7. Anlagen 7.1. Abstände und Verbindungen für Temperaturdifferenz > 40 Kelvin 1) Abstand zwischen zwei Dacheinläufen ≤ 10 m FP Typ >A< FP Typ >A< ≤ 10 m 2) Abstand zwischen zwei Dacheinläufen > 10 m FP Typ >A<...
  • Seite 66 Druckentwässerungssystem Wavin QuickStream Wavin QuickStream Anlagen 7.2. Objektfragebogen Wavin QuickStream Projektangaben: Ansprechpartner (Technik) Herr Angelkort: 05936 / 12 -323 Name: Herr Fühner: -375 Herr Hes: -404 Straße: Herr Höckel: -381 Herr Neumann: -272 PLZ/Ort: Fax: 05936 / 12 -422 E-Mail: technik@wavin.de...

  • Seite 67: Ausschreibungstexte

    Obige Regendaten können lediglich zur Orientierung eingesetzt werden. Wir empfehlen die Regenspenden vor der Ausführung nach genauen Ortsangaben zu prüfen. Hierbei unterstützen wir Sie gerne (freecall: 800/4474474). 7.4. Ausschreibungstexte Die aktuellen Ausschreibungstexte sind in unterschiedlichen Formaten im Downloadbereich auf www.wavin.de erhältlich. Zusätzlich stehen die aktuellen Ausschreibungstexte auf www.ausschreiben.de zur Verfügung. Technisches Handbuch Druckentwässerungssystem Februar 2015 GEBÄUDETECHNIK...

  • Seite 68: Gebäudetechnik

    Wassers zurück oder sorgen mit minimalem Energieeinsatz ganzjährig für angenehme Raumtemperaturen. Für nicht mehr und nicht weniger sind Produkte und Lösungen von Wavin da. Als Spezialist für Rohrsysteme aus Kunststoff und Wavin GmbH Marktführer in Europa setzt Wavin in der Branche die Standards mit Industriestraße 20...
