7.
Bediengerät:
Die Frequenzabstimmung der AMA erfolgt mittels Bediengerät über eine zweiadrige
Steuerleitung. Durch Drücken der entsprechenden Drucktasten am Bediengerät wird
der Abstimmmotor gesteuert. Das Gerät kann mit einer beliebigen Spannungsquelle
( DC 13,5-15V, 200mA ) betrieben werden.
Die (rote) TUNE-LED leuchtet beim Abstimmvorgang. Wird das obere oder untere
Ende des Abstimmbereiches erreicht erlischt die TUNE-LED und zeigt damit an, dass
der Abstimmkondensator am Endanschlag ist.
Blinkt die TUNE-LED sehr schnell wurde der Schutzmodus aktiviert. Es ist keine
Abstimmung mehr möglich und die Motorsteuerung wurde deaktiviert. Grund hierfür
ist ein zu hoher Laststrom (z.B. durch einen Kurzschluss in der Steuerleitung).
Trennen Sie für einen kurzen Moment die Spannungsversorgung um das Steuergerät
neu zu starten.
Die Abstimmgeschwindigkeiten für 'FAST' und 'SLOW' können im Programmiermodus
eingestellt werden.
Das Steuergerät geht nach ca. 1h in den Standby-Modus. Dabei werden alle LEDs
ausgeschaltet. Durch Betätigen einer beliebigen Taste ist das Steuergerät sofort
wieder im normalen Betriebszustand.
WiMo Antennen und Elektronik GmbH, Am Gäxwald 14, 76863 Herxheim
http://www.wimo.com

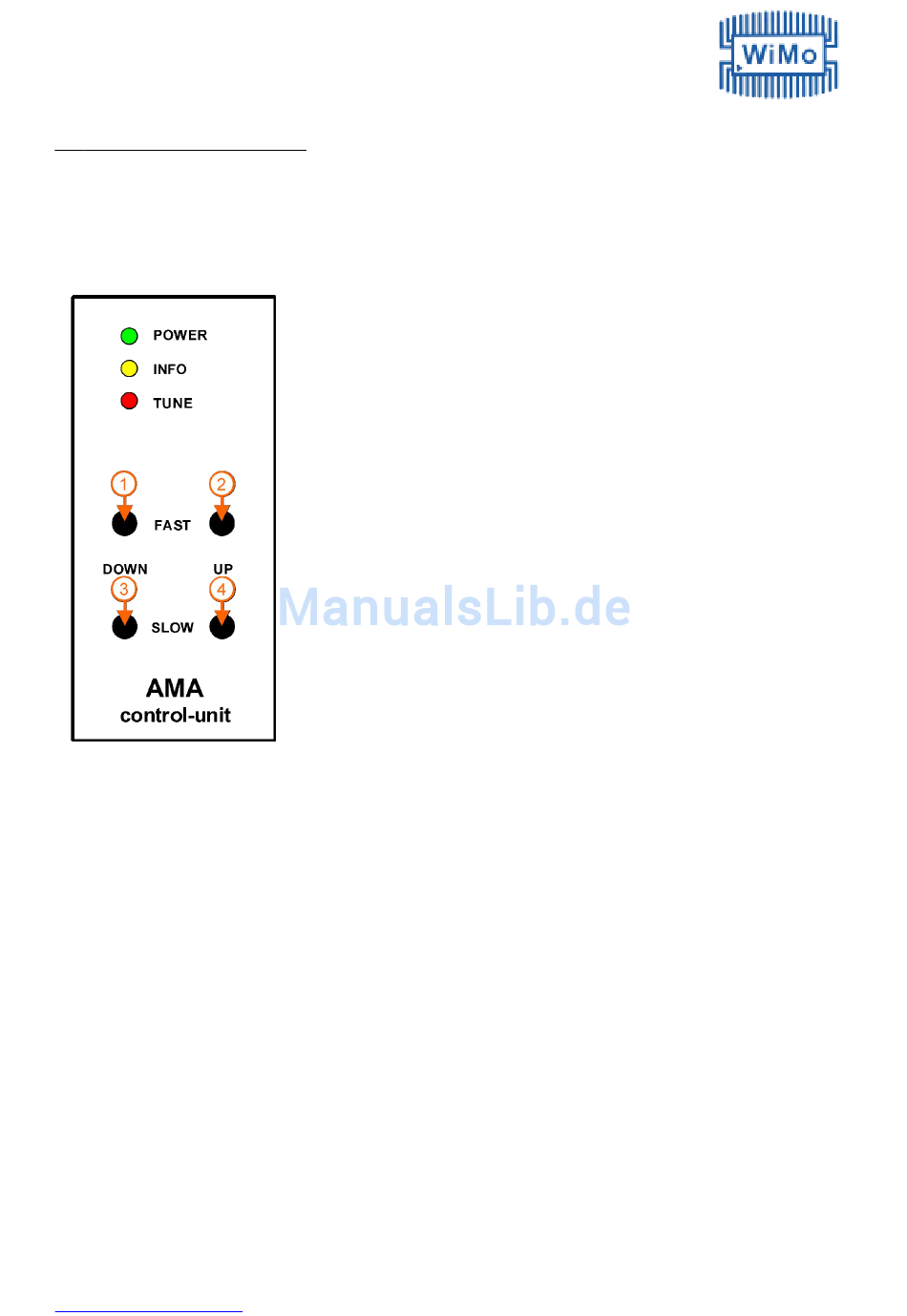

Das Bediengerät hat vier Drucktasten für die Steuerung der
Abstimmung. Die beiden unteren Tasten (3)+(4) steuern
den langsamen Motorlauf 'SLOW', die beiden oberen Tasten
(1)+(2) den schnellen Motorlauf 'FAST'.
Die linken Tasten (1)+(3) verändern die Resonanzfrequenz
der AMA nach tieferen Frequenzen, die rechten Tasten
(2)+(4) nach höheren Frequenzen.
Wird während des schnellen Abstimmvorgangs die enstpr.
SLOW-Taste kurz gedrückt, so läuft der Motor selbstständig
bis zum Endanschlag oder bis eine der SLOW-Tasten erneut
kurz gedrückt wird. Der selbstständige Lauf wird durch die
(gelbe) INFO-LED angezeigt.
Die (grüne) POWER-LED gibt Auskunft über den
Betriebszustand des Steuergerätes. Leuchtet die POWER-
LED ist das Gerät betriebsbereit. Ist die angelegte Spannung
zu niedrig blinkt die POWER-LED langsam. Ist die
Betriebsspannung zu hoch blinkt die POWER-LED schnell.
e-mail: info@wimo.com
Seite 9 von 14
