6. Installation & Anschlüsse:

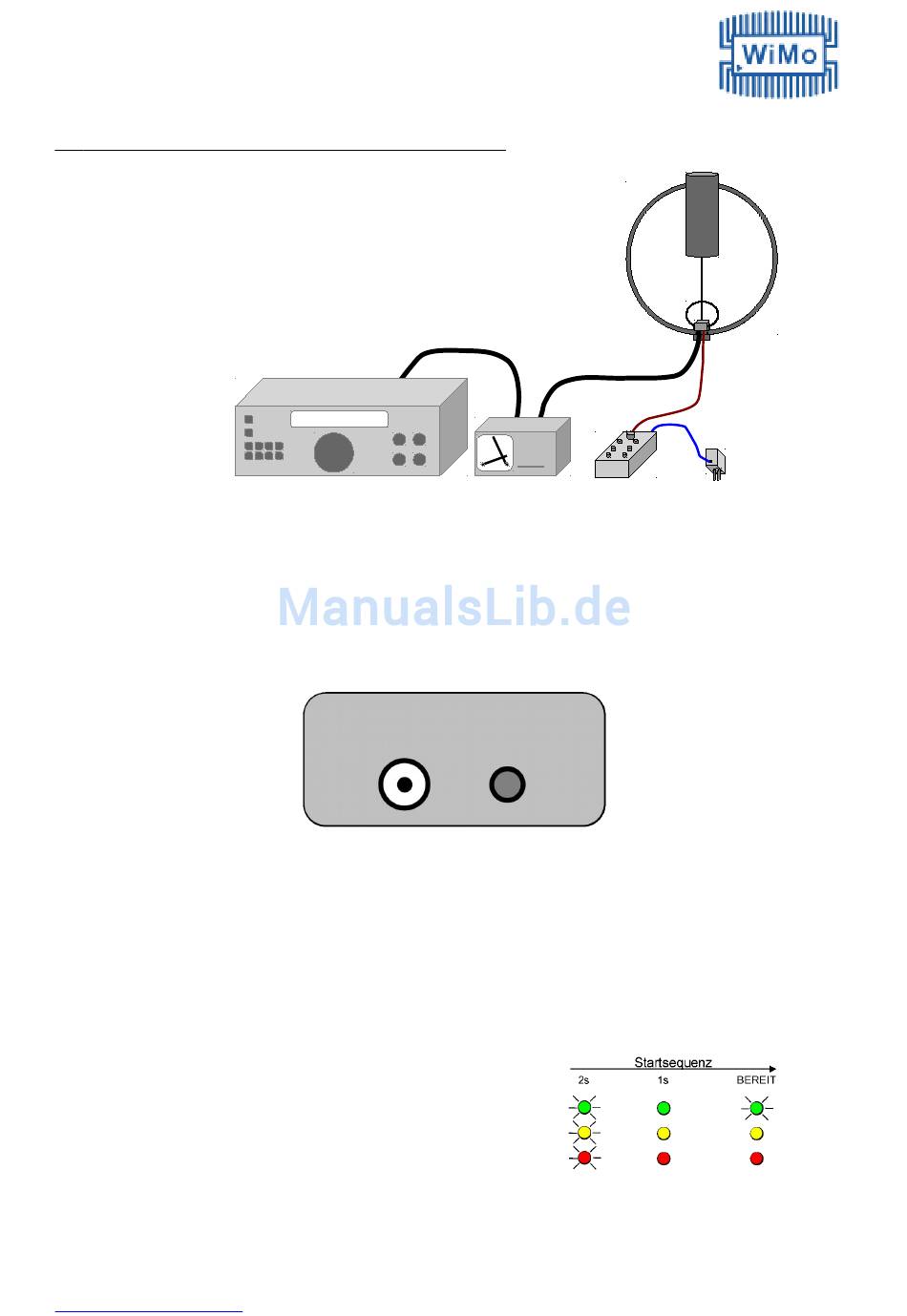

Die folgende Grafik zeigt die notwendige Verkabelung
für den Betrieb Ihrer
AMA-Antenne:
Der Anschluss an den Transceiver erfolgt über ein 50 Ohm-Koaxkabel. Wir
●
haben die Erfahrung gemacht, dass der Abgleich mit einem Kreuzzeiger-
Stehwellenmessgerät am besten durchführbar ist.
Auf der Rückseite des Bediengerätes befinden sich die Anschlussbuchsen für die
●
Spannungsversorgung und die Steuerleitung.
Polarisation + INNEN / - AUßEN
Sie eine beliebige Spannungsquelle verwenden, bitte beachten Sie hierbei die
Absicherung der Zuleitung mit einer entsprechenden Sicherung.
Nach Anlegen der Betriebsspannung führt das
Steuergerät eine Startsequenz durch.
Das Gerät ist betriebsbereit wenn die POWER-
LED leuchtet.
