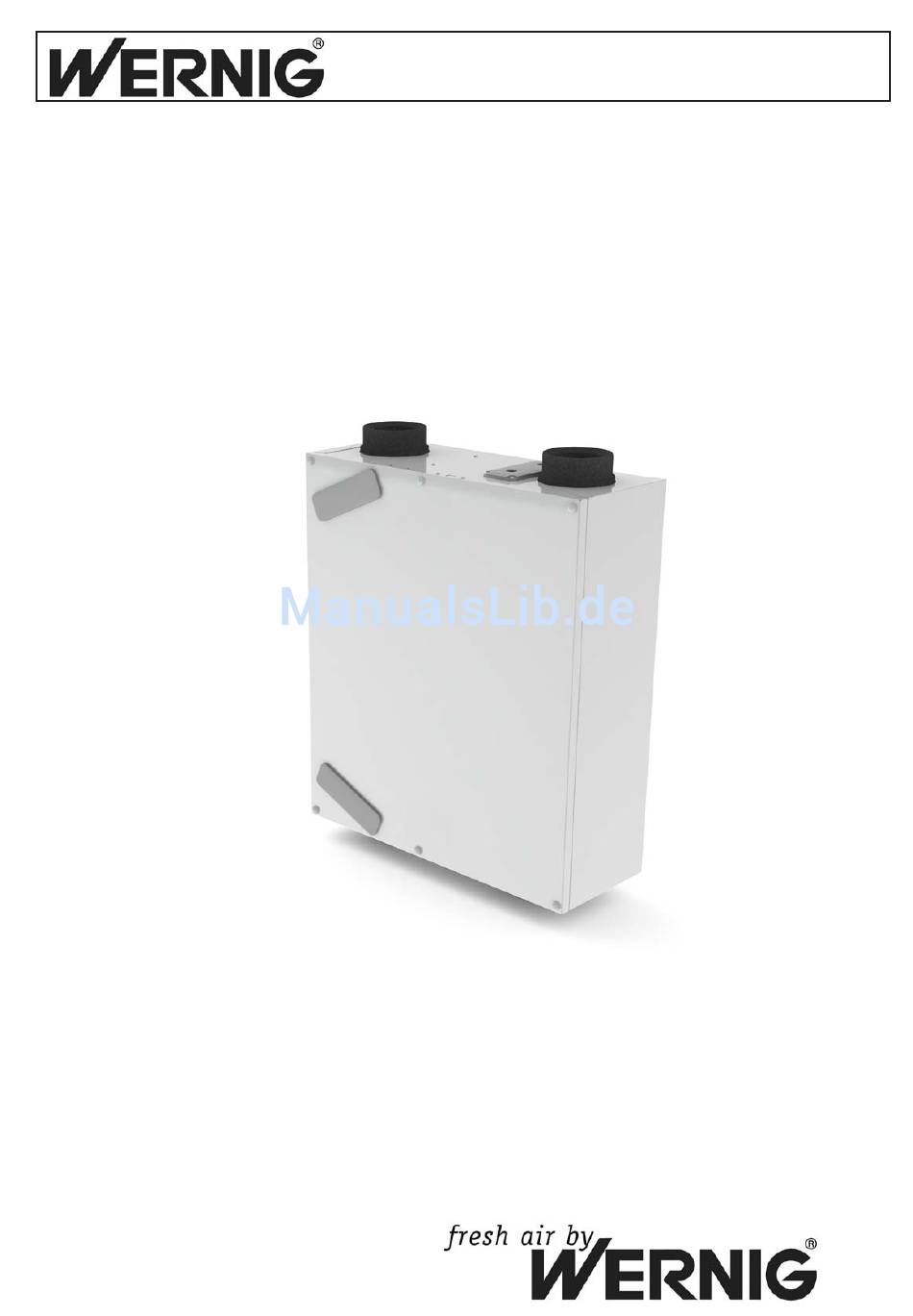

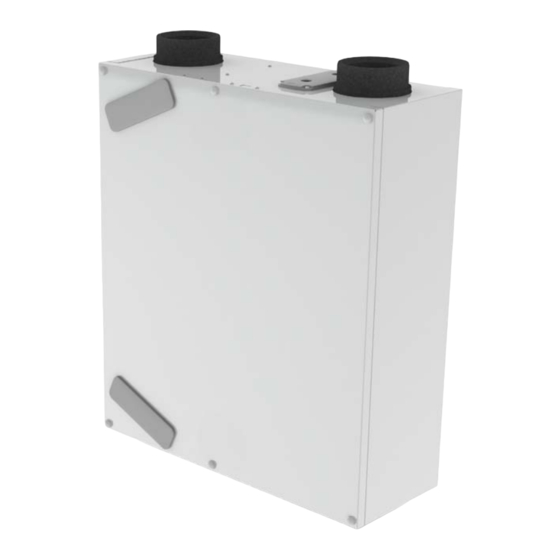

- Seite 1 KUNSTSTOFF- UND LÜFTUNGSTECHNIK A-9163 Unterbergen/Rosental, Kärnten Tel. 04227/2213 0*, Fax 04227/3564, www.wernig.at, e-mail: office@wernig.at G90-160 CC Bedienungsanleitung...
- Seite 2 Alle Rechte vorbehalten. Die Zusammenstellung dieser Anleitung ist mit grösster Sorgfalt erfolgt. Dennoch haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser Anleitung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis VORWORT ............................... 1 EINLEITUNG..............................1 Garantie und Haftung ......................... 1 1.1.1 Garantiesbestimmungen ......................1 1.1.2 Haftung ............................1 Sicherheit ............................2 1.2.1 Sicherheitsvorschriften ......................2 1.2.2 Sicherheitsvorrichtungen und Maßnahmen ................2 1.2.3 Verwendete Symbole ......................... 2 HINWEISE FÜR DEN BENUTzER ........................3 Begriffsdefinitionen .......................... -
Seite 5: Vorwort
Vorwort Garantie und Haftung 1.1.1 Garantiebestimmungen Der Hersteller gewährt auf das G90 eine Garantie von Lesen Sie die Anleitung vor Gebrauch 24 Monaten nach der Installation oder bis zu höchs- aufmerksam durch. tens 30 Monaten nach dem Herstellungsdatum des G90. Garantieansprüche können ausschliesslich für Diese Anleitung enthält alle nötigen Informationen zur Material- und/oder Konstruktionsfehler, die im Ga- sicheren und optimalen Bedienung und Wartung des... -
Seite 6: Sicherheit
1.2 Sicherheit 1.2.2 Sicherheitsvorrichtungen und Maßnahmen 1.2.1 Sicherheitsvorschriften • Das G90 kann nicht ohne Werkzeug geöffnet wer- Beachten Sie jederzeit die Sicherheitsvorschriften in den; dieser Anleitung. Bei Nichtbeachtung der Sicherheits- • Es muss ausgeschlossen sein, dass die Ventilato- ren mit der Hand berührt werden können. Daher vorschriften und Anweisungen sowie der Warnhinwei- se und Anmerkungen kann es zu Verletzungen oder müssen Luftkanäle an das G90 angeschlossen... -
Seite 7: Hinweise Für Den Benutzer
Bei der Wärmerückgewinnung wird Besitzer des G90-160, die Wärme der Abluft an die frische, meisst kühlere einen Wärmerückgewinnungsgerät von Aussenluft abgegeben. Wernig. Wir wünschen Ihnen viel Komfort. 2.1.3 Bypass für Sommerbetrieb Der Bypass wird vor allem an warmen Tagen in den Begriffsdefi nitionen Sommermonaten eingesetzt. -
Seite 8: Enthalpietauscher (Option)
wird. Verfügbare Bedienelemente - Die Belüftungsstufe wird über den Das G90 kann mit den folgenden Bedienelementen Schalter des G90 gewählt. ausgestattet werden: • Typ 3 elektrischer An-/Ausschalter mit An- • 3-Stufenschalter; schluss an das G90 • 3-Stufenschalter an der motorlosen Dunstab- - Die Abluftklappe wird bedient, in- zugshaube;... -
Seite 9: Badezimmerschalter
on eingestellt war. Lichtschalter Die Funktion des Badezimmerschalter kann auch mit Um die Timerfunktion mit einem drahtgebundenen dem Lichtschalter kombiniert werden. 3-Stufenschalter zu nutzen, wählen Sie Stufe 3 und 2.2.3 CO -Sensor direkt danach wieder die Stufe, die nach Ablauf des Timers wieder eingestellt werden soll. -
Seite 10: Verwendung Der Cc Ease-Bedieneinheit
Tag und Zeit Zufuhr von Luft und/oder Abfuhr von luft OFFEN oder GESCHLOSSEN Automatik- oder Handbetrieb Bypass offen[ ] oder geschlossen Meldung, interner (I) oder externer (E) Filter ersetzen Aktuelle Komforttemperatur, Aktuelle Belüftungsstufe Auswahl oder Einstellung Die CC Ease-Bedieneinheit verfügt, zur Bedienung und Einstellung des G90 über verschiedene Tasten. Im Folgenden werden diese Tasten erklärt. -
Seite 11: Komforttemperatur Ablesen Und Einstellen
2.3.3 Belüftungsstufe ablesen und einstellen Belüftungsstufe ablesen Die aktuelle Belüftungsstufe, z. B. “2 ”, wird serien- mäßig auf der CC Ease-Bedieneinheit angezeigt. Das G90 regelt die notwendige Belüftungsstufe norma- lerweise automatisch nach einem vorgegebenen Be- Drücken Sie auf „ “. lüftungsprogramm. -
Seite 12: Stosslüftung
2.3.5 zu- und Abluftventilator ein- und Das G90 richtet sich nach der höchsten ausschalten eingestellten Belüftungsstufe in der Woh- nung, sofern nicht in der automatischen Softwareregelung etwas Anderes eingestellt Wenn die Kaminregelung aktiviert ist, kön- wurde. nen der Zu- und Abluftventilator nicht manu- ell deaktiviert werden. -
Seite 13: Belüftungsprogramm Einstellen
2.3.6 Belüftungsprogramm einstellen 8. Drücken Sie auf „ “; Ab Werk verfügt das G90 über ein serienmäßiges Be- Warten Sie, bis die Minuten z. B. “ 00 ”, blinken. – lüftungsprogramm. Dieses ist ab Werk permanent auf 9. Wählen Sie mit „ „... -
Seite 14: Zusatzregelungen Einstellen
2.3.7 zusatzregelungen einstellen Einstellungen in den P-Menüs vor- nehmen Über mehrere P-Menüs der CC Ease- Bedieneinheit können Sie: Die Mindest- und Höchstwerte für die ver- • den Status von verschiedenen Belüftungsrege- lungen ablesen; fügbaren Belüftungsregelungen sind in der • Zeitverzögerungen für verschiedene Software festgelegt. -
Seite 15: P-Menüs Für Den Benutzer
2.3.8 P-Menüs für den Benutzer Menü P1 ¨ Status der Regelungen Status Submenü Bezeichnung Aktiviert Menü 21 zurzeit aktiv? Ja (1) / Nein (0) Menü 22 zurzeit aktiv? Ja (1) / Nein (0) Menü 23 zurzeit aktiv? Ja (1) / Nein (0) Menü... - Seite 16 Werte zeitverzögerungen Submenü Bezeichnung Mini- Maxi- Voll- stän- diger Reset Ausschaltverzögerung für Belüftungs- 1 Min. 120 Min. 30 Min. stufe 3 " ". Hinweis: Nur für Anlagen • Das G90 schaltet nach langem mit einem RF-Schalter. Drücken (> 2 s) auf „ “, „x“...
-
Seite 17: Pflege Durch Den Benutzer
Pflege durch den Benutzer Als Benutzer müssen Sie das G90 wie folgt pflegen: • Filter ersetzen; • Ventile (in der Wohnung) reinigen. In den folgenden Abschnitten werden diese War- tungsarbeiten kurz näher erläutert. Werden die Wartungsarbeiten am G90 nicht (regelmässig) durchgeführt, beeinträchtigt dies langfristig gesehen die Funktionsweise der Komfortlüftung. -
Seite 18: Störungen
4. Setzen Sie das Ventil GENAU IN DER GLEICHEN Anschließend leuchten beide Störmelder noch 1x POSITION (und IM GLEICHEN LÜFTUNGS- grün auf. LOCH) wieder ein; 5. Wiederholen Sie diesen Vorgang mit allen Venti- Zum Stand der Ventile... Die Luft wird über Ventile zu- und abgeführt. Spalte unter den Türen in der Wohnung sorgen dafür, dass sich eine Luftzirkulation in der Wohnung einstellen kann. -
Seite 19: Ewg-Konformitätserklärung
EWG-Konformitätserklärung Zehnder Group Nederland B.V. Lingenstraat 2 8028 PM Zwolle-NL Tel.: +31 (0)38-4296911 Fax: +31 (0)38-4225694 Handelsregister Zwolle 05022293 EWG-Konformitätserklärung Bezeichnung des Geräts : Wärmerückgewinnungsgeräte: G90 Serie Entspricht den Richtlinien : Maschinenrichtlinie (2006/42/EWG) Niederspannungsvorschrift (2006/95/EWG) EMC-Vorschrift (2004/108/EWG) Zwolle, 4. Juli, 2011 Zehnder Group Nederland B.V E.
