Vorbereitung

3.1

Vorbereiten des Installationsortes

3.1.1 Anforderungen an den Installationsort für
die Außeneinheit
Beachten Sie folgende Leitlinien bezüglich der Abstände. Siehe
Kapitel "Technische Daten"und die Abbildungen auf der Innenseite
der Frontabdeckung.
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
Die Außeneinheit ist nur für die Außeninstallation konzipiert bei
Umgebungstemperaturen im Bereich:
Modell Kühlen
AZQS –5~46°C
4

Installation

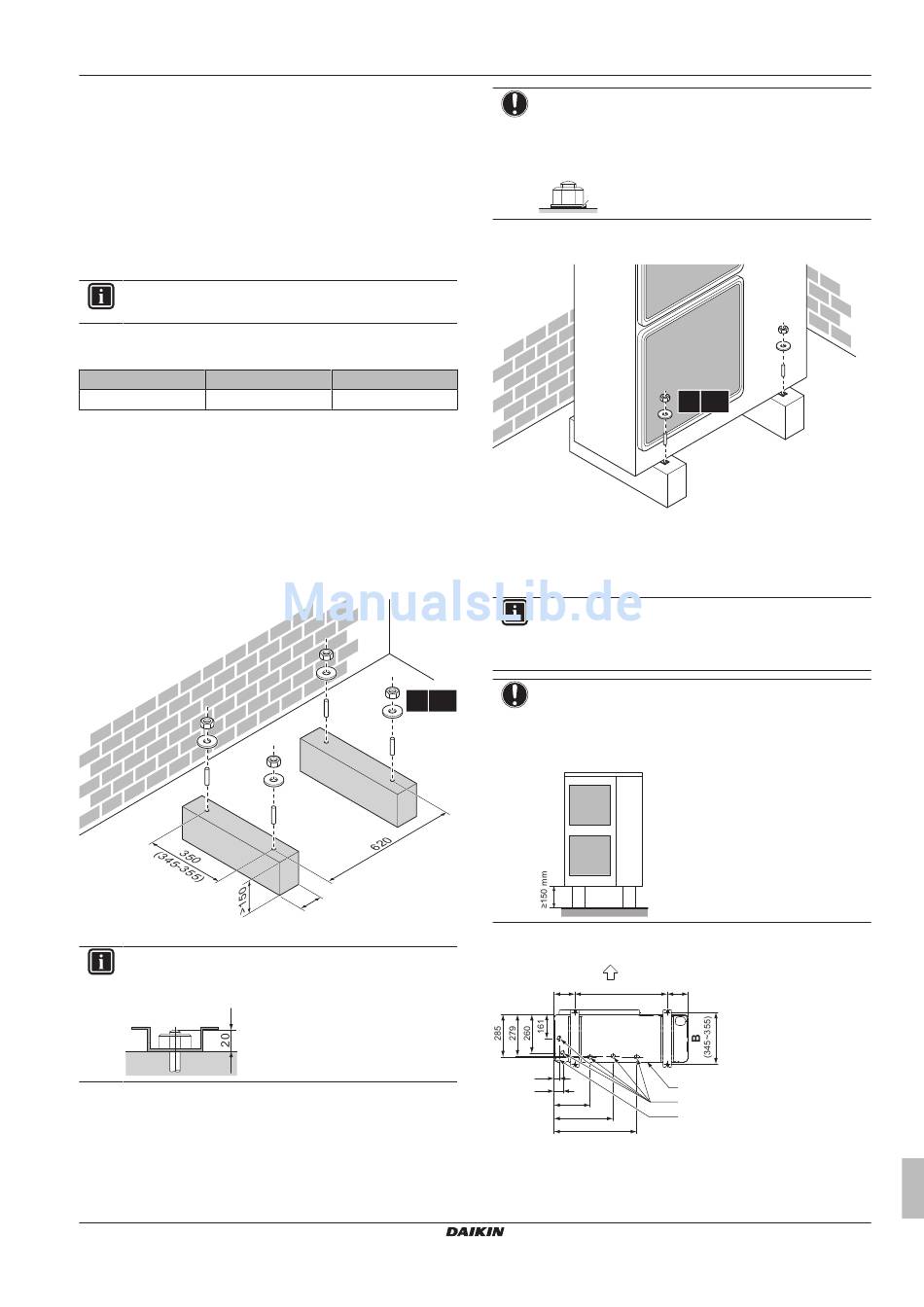

4.1 Montieren des Außengeräts
4.1.1 Voraussetzungen für die Installation
4 Sätze Ankerbolzen, Muttern und Unterlegscheiben (bauseitig zu
liefern) bereithalten:
(mm)
a Die Ablauflöcher müssen frei sein.
INFORMATION
Die empfohlene Höhe des oberen hervorstehenden Teils
der Schrauben beträgt 20 mm.
AZQS100~140B8V1B + AZQS100~140B7Y1B
Split-System-Klimageräte
4P385528-1C – 2016.10
Heizen
–15~15,5°C
4× M12
a
HINWEIS
Befestigen Sie das Außengerät mit Hilfe von Muttern mit
Kunstharzscheiben (a) an den Fundamentschrauben.
Wenn die Beschichtung am Befestigungsbereich abgenutzt
ist, rosten die Muttern leicht.
a
4.1.2 So installieren Sie die Außeneinheit
4.1.3 Für einen Ablauf sorgen
Stellen Sie sicher, dass das Kondenswasser wie geplant ablaufen
kann.
INFORMATION
Falls erforderlich, kann ein Ablaufstutzen (bauseitig zu
liefern) verwendet werden, damit kein Wasser abtropfen
kann.
HINWEIS
Wenn die Kondensatabflusslöcher der Außeneinheit durch
eine Grundplatte oder Bodenfläche abgedeckt sind, heben
Sie die Einheit an, um für einen Freiraum von mehr als
150 mm unter der Außeneinheit zu sorgen.
Kondensatabflusslöcher (Abmessungen in mm)
A
160 620
B
36
61
262
416
595
A Austrittsseite
B Abstand zwischen Verankerungspunkten
C Unterer Rahmen
D Kondensatabflusslöcher
E Durchbruchöffnungen für Schnee
3 Vorbereitung
4× M12
160
C
D
E
