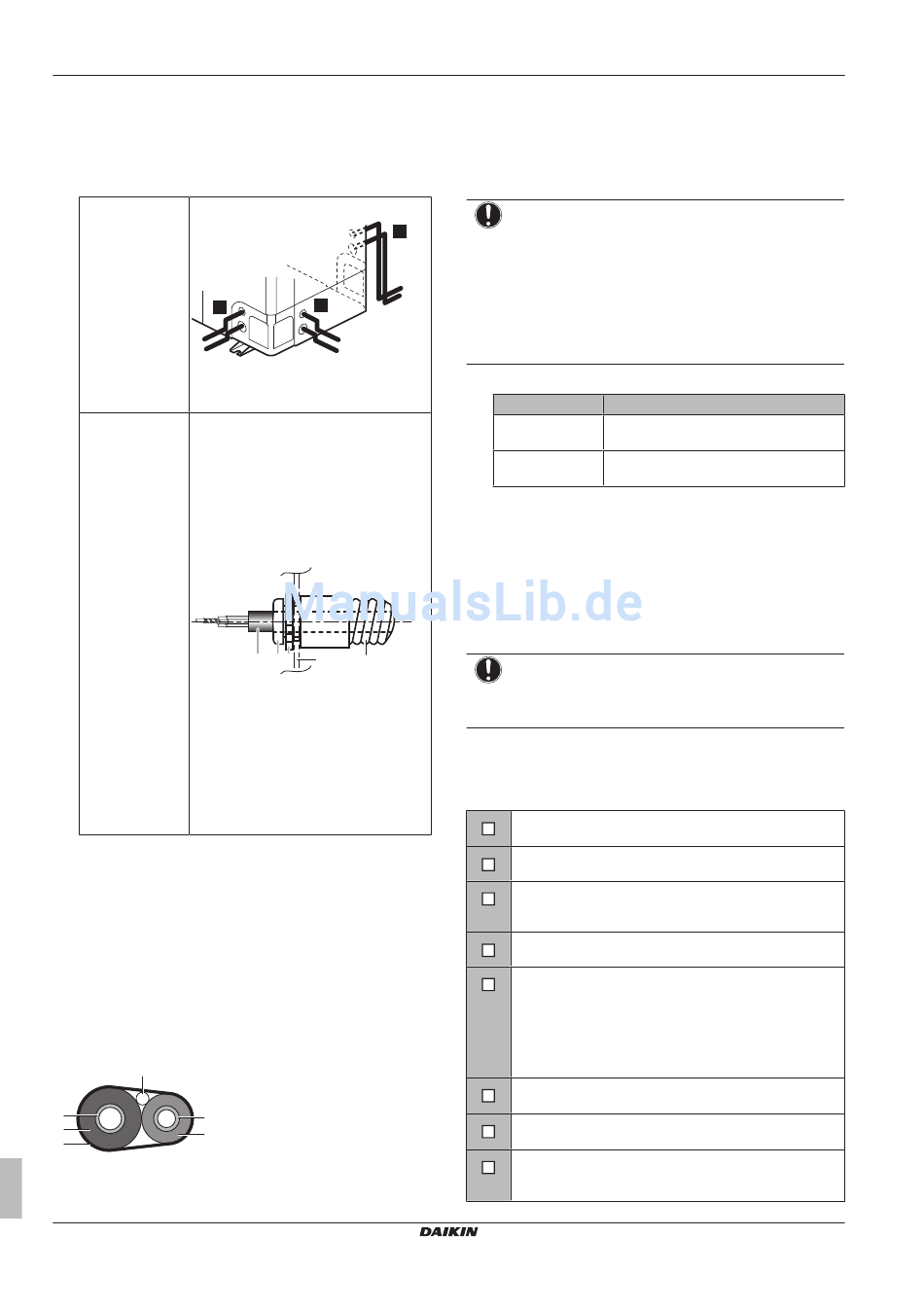

5 Inbetriebnahme

e Verbindungskabel
f Stromversorgungskabel
3 Die Kabel (Stromversorgungskabel und Verbindungskabel) mit
einem Kabelbinder an der Montageplatte des Absperrventils
befestigen.
4 Die Kabel durch den Rahmen führen und anschließen.
Leitungsführung Eine von 3 Möglichkeiten wählen:
durch den
Rahmen
1
b
a
a Stromversorgungskabel
b Verbindungskabel
Anschließen Wenn Kabel von der Einheit weg verlegt
werden, kann eine Schutzhülse für die
Leiter (PG-Einsätze) in die Durchbruch-
Öffnung eingesetzt werden.
Wenn Sie keinen Kabelkanal verwenden,
schützen Sie die Kabel mit Hilfe von
Vinylrohren, um zu vermeiden, dass die
Kabel durch die Kante der Durchbruch-
Öffnung beschädigt werden.
A Innerhalb der Außeneinheit
B Außerhalb der Außeneinheit
a Kabel
b Muffe
c Mutter
d Rahmen
e Schlauch
5 Die Wartungsblende wieder anbringen.
6 An der Stromversorgungsleitung
Schutzschalter und eine Sicherung installieren.
4.6 Abschließen der Installation des
Außengeräts
4.6.1 So schließen Sie die Installation des
Außengeräts ab
1 Isolieren und befestigen Sie die Kältemittelleitungen und das
Verbindungskabel wie folgt:
c
a
d
b
e
f
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
Installationsanleitung
10
3
b
a
2
b
a
A B
a b c d e
einen Fehlerstrom-
e Isolierung der Flüssigkeitsleitung
f Klebeband
2 Installieren Sie die Wartungsabdeckung.
4.6.2 So überprüfen Sie den
Isolationswiderstand des Verdichters
HINWEIS
Falls sich nach der Installation Kältemittel im Verdichter
ansammelt, kann sich der Isolationswiderstand zwischen
den Polen verringern. Solange dieser aber mindestens
1 MΩ beträgt, arbeitet die Anlage weiter.
▪ Verwenden Sie
Isolationswiderstands einen a 500 V-Megatester.
▪ Verwenden Sie
Niederspannungsschaltkreise.
1 Überprüfen Sie den Isolationswiderstand zwischen den Polen.
Wenn
≥1 MΩ Isolationswiderstand ist OK. Damit ist
dieses Verfahren abgeschlossen.
<1 MΩ Isolationswiderstand ist nicht OK. Fahren
Sie mit dem nächsten Schritt fort.
2 Schalten Sie den Strom ein und lassen Sie ihn 6 Stunden lang
eingeschaltet.
Ergebnis: Der Verdichter erhitzt sich, so dass im Verdichter
Kältemittel verdampft.
3 Überprüfen Sie noch einmal den Isolationswiderstand.
5 Inbetriebnahme
HINWEIS
Betreiben Sie das Gerät NIEMALS ohne Thermistoren
und/oder Drucksensoren/-schalter. Die Missachtung dieses
Hinweises kann zu einem Brand des Verdichters führen.
5.1

Checkliste vor Inbetriebnahme

Das System NICHT in Betrieb nehmen, bevor die folgenden
Überprüfungen nicht mit OK durchgeführt worden sind:
Sie haben die vollständigen Installationsanweisungen wie
im Monteur-Referenzhandbuch aufgeführt, gelesen.
Die Inneneinheiten sind ordnungsgemäß installiert.
Falls eine drahtlose Benutzerschnittstelle verwendet wird:
Die Zierblende der Inneneinheit mit Infrarot-Empfänger
ist installiert.
Das Außengerät ist ordnungsgemäß montiert.
Die folgende bauseitige Verkabelung wurde gemäß den
Angaben in diesem Dokument und gemäß den geltenden
gesetzlichen Vorschriften ausgeführt:
▪ Zwischen dem
Außeneinheit
▪ Zwischen der Außeneinheit und der Inneneinheit
Es gib keine fehlenden
Phasenumkehr.
Das System ist ordnungsgemäß geerdet und die
Erdungsklemmen sind festgezogen.
Die Sicherungen
Schutzvorrichtungen sind entsprechend den Angaben in
diesem Dokument installiert und wurden nicht überbrückt.
AZQS100~140B8V1B + AZQS100~140B7Y1B
für die Messung des
keinen Megatester
Dann
Netz-Verteilerschrank und der
Phasen und keine
oder lokal installierten
Split-System-Klimageräte
4P385528-1C – 2016.10
