jablotron JB-151TH Kurzanleitung

JB-151TH, JB-151TH-AN, JB-151TH-WH Drahtloser Temperatur- und
Feuchtigkeitssensor mit Thermostatfunktion
Dieses Dokument wurde maschinell aus dem englischen Original übersetzt. Bei Unklarheiten oder Zweifeln beziehen Sie sich bitte auf die ursprüngliche Ausführung des Dokuments.
Bei Fehlern oder weiteren Fragen wenden Sie sich bitte an den Technischen Support (die Kontaktdaten finden Sie am Ende dieses Dokuments).
Das Produkt ist eine Komponente von JABLOTRON-Systemen und dient in Kombination mit einem Bedienfeld zur Zonentemperaturregelung und Belüftung
mit integrierter Temperatur- und Feuchtigkeitsmessung und in Kombination mit einem externen Sensor auch zur Messung der Bodentemperatur.
Das Produkt kombiniert die Funktionen eines Alarmsystems mit der Steuerung des Temperaturkomforts in Gebäuden und ermöglicht automatische
Funktionen, die auf Systemereignisse reagieren, wie z.B. das Umschalten in den Sparmodus bei Abwesenheit der Benutzer, das Ausschalten der Heizung,
wenn ein Fenster geöffnet wird, usw.
Damit das Produkt ordnungsgemäß funktioniert, muss das System bei der JABLOTRON Cloud registriert werden (einige Funktionen können gebührenpflichtig
sein).
Das Produkt ist mit den Zentralen JA-103K und JA-107K kompatibel.
Das Produkt ist für die Installation durch einen geschulten Techniker mit einem gültigen Jablotron-Zertifikat vorgesehen.
1 – LED-Anzeige; 2 – kapazitive Taste; 3 – Seriennummer; 4 – Verriegelungsmechanismus (UAM); 5 – Batteriehalter; 6 – Verriegelung des hinteren Teils;
7 – Klemmenblock; 8 – Schraubenlöcher; 9 – Ausbrecherquadrat; 10 – seitliche Klemmenblockhalter
1. Drehen Sie den Verriegelungsmechanismus (4) gegen den Uhrzeigersinn und öffnen Sie das Gerät.
2. Im hinteren Teil müssen Sie die seitlichen Klemmenhalter (10) ausbrechen, um Platz für die Batterien zu schaffen.
3. Wenn Sie einen externen Sensor anschließen, verbinden Sie die Drähte mit der Klemmleiste (7) am hinteren Kunststoffteil und
befestigen Sie das hintere Teil mit zwei Schrauben (8) an der Wand.
4. Legen Sie dann die Batterien in den hinteren Teil des Oberteils ein, setzen Sie das Oberteil in die Verriegelungen und sichern Sie das
Produkt, indem Sie es nach unten bewegen.
5. Sichern Sie es, indem Sie den Verriegelungsmechanismus im Uhrzeigersinn drehen. Achten Sie darauf, dass die Batterien mit der
richtigen Polarität eingelegt werden.
Folgen Sie anschließend der Installationsanleitung für das Bedienfeld. Grundlegende Vorgehensweise:
1. Wählen Sie im Programm F-Link auf der Registerkarte Peripheriegeräte die gewünschte Position und wählen Sie Zuweisen, um den
Lernmodus zu aktivieren.
2. Öffnen Sie die Auswahl Nicht zugewiesen anlernen und doppelklicken Sie auf das entsprechende Thermostat.
3. Sobald der Thermostat in der Liste der Peripheriegeräte erscheint, legen Sie die Eigenschaften auf der Registerkarte Interne
Einstellungen fest.
Anmerkungen: Das Anlernen kann auch durch Eingabe der Seriennummer (14) im F-Link Programm erfolgen. Geben Sie alle Ziffern ein
(Format der Seriennummer: 1400-00-0000-0001).
Das Produkt ermöglicht Ihnen die Steuerung von Heizung, Kühlung oder Lüftung über drei PG-Ausgänge des Steuergeräts im Ein/Aus-Modus, siehe
die folgende Abbildung.
JB-151TH, JB-151TH-AN, JB-151TH-WH

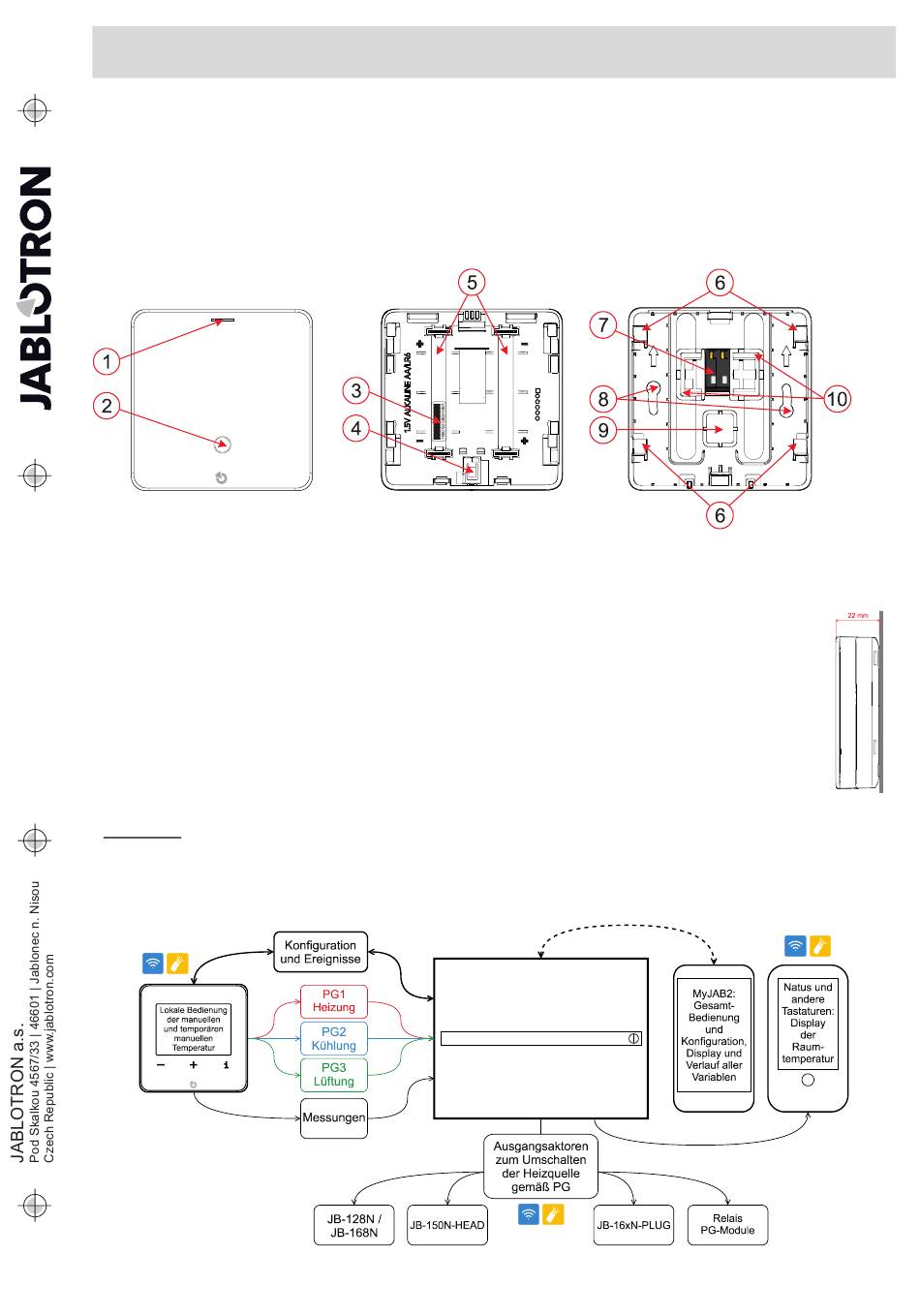

Abb. 1. Beschreibung der einzelnen Produktteile
Installation
Funktionsschema des Produkts
Abb. 3: Allgemeine Konfiguration der Heizungs-, Klima- und Lüftungssteuerung
1/4
Abb. 2:
Oberflächen-
installation
MOJ56500
