jablotron JB-151TP Kurzanleitung

JB-151TP, JB-151TP-WH, JB-151TP-AN Funk-Raumthermostat
Dieses Dokument wurde maschinell aus dem englischen Original übersetzt. Im Falle von Unklarheiten oder Zweifeln beziehen Sie sich bitte auf die
ursprüngliche Ausführung des Dokuments. Sollten Sie auf Fehler stoßen oder weitere Fragen haben, wenden Sie sich bitte an die technische Beratung
(Kontaktinformationen finden Sie am Ende dieses Dokuments).
Das Produkt ist eine Komponente der JABLOTRON Systeme und dient in Verbindung mit dem Bediengerät zur zonalen Temperatur- und
Lüftungssteuerung mit den Mitteln der eingebauten Temperatur- und Feuchtigkeitsmessung und in Verbindung mit einem externen Sensor auch zur
Bodentemperaturmessung.
Das Produkt kombiniert die Funktionen eines Alarmsystems mit der Komfortsteuerung in Gebäuden und ermöglicht so eine automatische Bedienung
als Eingriff in das System, z.B. das Umschalten auf energiesparenden Betrieb bei Abwesenheit der Bewohner.
Um alle Funktionen des Produkts verwenden zu können, muss das System in der JABLOTRON Cloud registriert werden (für einige Funktionen
können Gebühren anfallen).
Das Produkt ist mit den Zentralen JA-103K und JA-107K kompatibel.
Das Produkt ist für die Montage durch einen geschulten Techniker mit einem gültigen Zertifikat von Jablotron vorgesehen.

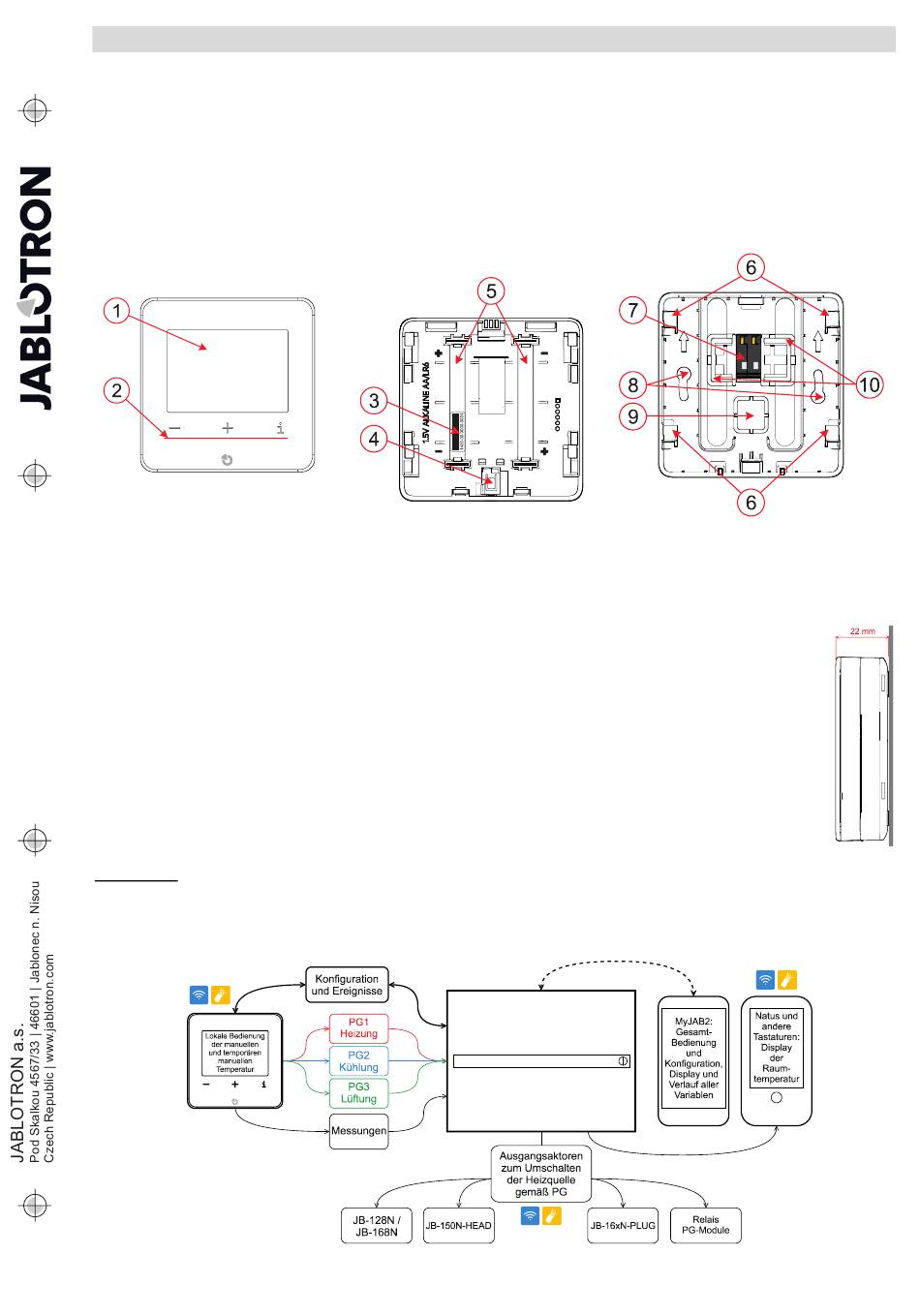

1 – Display; 2 – Bedientasten; 3 – Seriennummer; 4 – Verriegelungsmechanismus (UAM); 5 – Batteriehalterung; 6 – Verriegelungen an der Rückseite;
7 – Klemmenblock; 8 – Schraubenlöcher; 9 – Ausbrechwinkel; 10 – seitliche Halterungen für Klemmen
1. Drehen Sie den Verriegelungsmechanismus (4) gegen den Uhrzeigersinn, um das Produkt zu öffnen.
2. Die seitlichen Klemmenhalterungen (10) müssen auf der Rückseite ausgebrochen werden, um Raum für die Batterien zu schaffen.
3. Wenn ein externer Sensor angeschlossen ist, stecken Sie die Drähte in die Klemme (7) auf der Kunststoffrückseite.
4. Befestigen Sie das Rückteil unter Verwendung der beiden Platinenverschraubungen (8) an der Wand.
5. Legen Sie dann die Batterien in die Rückseite des Oberteils ein, setzen Sie das Oberteil in die Verriegelungen ein und bewegen Sie
es nach unten, um das Produkt zu sichern.
6. Sichern Sie es, indem Sie den Verriegelungsmechanismus im Uhrzeigersinn drehen. Achten Sie auf die richtige Polarität der
Batterien.
Lesen Sie außerdem die Anleitung zur Montage des Bediengeräts.
Grundlegende Vorgehensweise:
1. Wählen Sie in der F-Link-Software auf dem Reiter Komponentenliste die gewünschte Position aus und verwenden Sie die
Schaltfläche Zuordnen, um den Lernmodus zu aktivieren.
2. Öffnen Sie die Auswahl Nicht zugewiesen lernen und klicken Sie doppelt, um den entsprechenden Thermostat auszuwählen.
3. Nachdem der Thermostat in der Liste der Peripheriegeräte erscheint, schalten Sie die Eigenschaften auf dem Reiter Interne
Einstellungen scharf.
Anmerkungen: Das Lernen kann auch durch Eingabe der Seriennummer (14) in der F-Link-Software erfolgen. Es werden alle Ziffern
eingegeben (Beispiel-Seriennummer: 1400-00-0000-0001)
Das Produkt ermöglicht die Erwärmung, Kühlung oder Lüftung über die drei PG-Ausgänge der Zentrale im Ein/Aus-Modus zu steuern, siehe
Abbildung unten.
Abb. 3: Allgemeine Konfiguration der Bedienung von Heizung, Klimaanlage und Lüftung
JB-151TP, JB-151TP-WH, JB-151TP-AN
Abb. 1: Beschreibung der einzelnen Teile des Produkts
Installation
Funktionsschema des Produkts
1 / 4
Abb. 2:
Oberflächen-
montage
MOJ57800
