Nobels MOD-mini Bedienungsanleitung Seite 2

MOD -mini
Digital MODULATION
Bedienungsanleitung
Deutsch
Technische Daten
Betriebsspannung: stabilisiertes und gefiltertes Netzeil 9 Volt DC (optional)
Netzteil Stecker: Japan Hohlstecker 2,1 mm / Innen: Minus
Stromverbrauch: weniger als 120 mA
Impedanz Eingang: 1 M Ohm
Impedanz Ausgang: 10 K Ohm
Max. Input: 6,6 dBu (1 kHz - 1% THD+N)
Dynamikumfang:
106 dB (ohne Auswirkung durch DSP-Puffer)
DSP Prozessor:
48 kHz / 32 bit - A/D D/A Sampling Rate 48 kHz / 32 bit
Regler:
Rate, Width, Mix, („GitD" Pointer)
Schalter:
Mode, Bypass, Mono-Stereo, An/Aus (Tap Tempo)
Buchsen:
DC, Eingang TRS 1/4" (6,3 mm), Ausgang TRS 1/4" (6,3 mm)
Anzeige (LED):
1x Multicolor LED: (An/Aus, Mode und Tap Tempo)
Tremolo: LED = grün
Phaser: LED = rot
U-Vibe: LED = blau
Mounty-P: 4x ausklappbare Montageplatten
Abmessung (cm): 9,4 (L) / 4,8 (B) / 5,0 (H)
Gewicht (gr.): 210
Änderungen vorbehalten!
* das Pedal ist optimiert für einen Betrieb über ein stabilisiertes Netzteil mit 9 Volt Gleichspannung.
** Unstabilisierte Netzteile erzeugen einen Brummton!
Netzteil Spezifikationen befinden sich auf der Geräteunterseite..
WEEE Richtlinie:
Dieses Produkt darf nicht in den Allgemein- oder Hausmüll entsorgt werden. Es muss entweder an den
Nobels Vertrieb zurückgeschickt werden oder einem zertifizierten Entsorgungsbetrieb für Elektro- und
Elektronikgeräte übergeben werden.
Nobels BK UG
Suederfeldstrasse 35 - 22529 Hamburg/Germany
Email contact: support@nobels.com
More information: www.nobels.com
20251028MSA

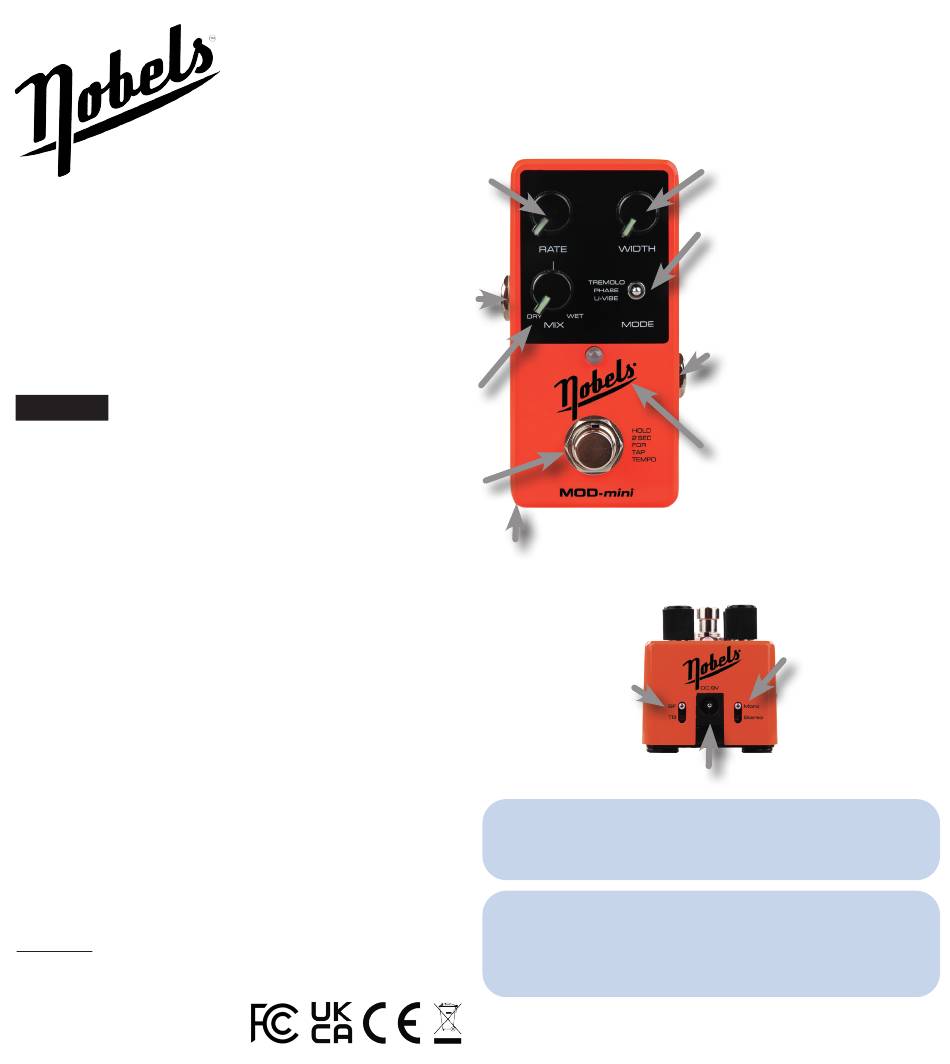

Willkommen in der Nobels Familie!
Das Nobels Modulations Pedal MOD-mini vereint eine Auswahl legendärer Modulations Effekte mit prak-
tischen Schalt-und Anwendungsmöglichkeiten (wie TAP-Tempo) in einem platzsparenden Metallgehäuse;
inklusive der kleinen Nobels-Extras, wie integrierte ausklappbare Mounty-P Montageplatten oder „Glow in
the Dark" Pointer an den Knöpfen. Wir wünschen viel Spaß mit diesem Pedal!
RATE Regler:
Dieses Poti regelt die
Geschwindigkeit der
TM
OUT Buchse:
Der Ausgang zum
Verstärker, Effektgerät, etc.
Die Buchse kann in Mono
und auch in Stereo betrieben
Dieser Regler regelt das
Mischungsverhältnis und Anteil
vom Gitarren- zum Effekt
Signal. 12 Uhr Stellung wäre
ein Mischung von 50/50%.
Schaltet das Gerät ein/aus
und steuert auch das Tempo
durch „rythmisches tasten"
Den Tap Mode erreicht man
durch halten ( ca. 2 Sek.) der
Modulation.
werden.
MIX Regler:
TASTER:
Mounty-P (Bodenplatte):
4x ausklappbare Montageplatten.
Taste.
* **
BF/TB Schalter:
Wahlschalter für
True- oder Buffered
Bypass.
Mode:
Tremolo - Hommage an ein legendäres Tremolo.
Phaser - Klassiker, bekannt für vielseitige und intensive Sounds.
U-Vibe - Atemberaubender Klang im Stil der späten 60er Jahre.
Mono / Stereo Betrieb - wie muss der Schalter stehen?:
Gitarre oder mono Effekt Signal rein > Mono raus = Mono
Gitarre oder mono Effekt Signal rein > Stereo raus = Mono
Stereo Signal rein > Stereo Signal raus = Stereo
Im Stereobetrieb muss ein Stereo Klinkenstecker oder ein Y-Kabel im Ein-
und Ausgang benutzt werden.
Wichtige Information
Das Gerät nicht in feuchter, heißer oder staubiger Umgebung verwenden!
WIDTH Regler:
Stellt die gewünschte Tiefe des
Effektsignals ein.
MODE Schalter:
Hier kann zwischen einer Auswahl an
drei verschiedenen Modulations Typen
umgeschaltet werden. Beschreibung
siehe weiter unten.
IN Buchse:
Zum Anschluss deiner Gitarre, eines
anderen Instruments oder eines
Effektgerätes. Die Buchse kann in
Mono und auch in Stereo betrieben
werden.
LED:
Die LED zeigt den Status und Mode
des Effektgerätes an. LED leuchtet
= Gerät an. Grün= Tremolo / Rot =
Phaser / Blau = U-Vibe. Im Tap Tem-
po Modus wird die Geschwindigkeit
durch blinken angezeigt.
Mono-Stereo Schalter:
Wahlschalter zwischen
Mono- oder Stereo
Betrieb.
Netzteilbuchse: 9 Volt DC.
