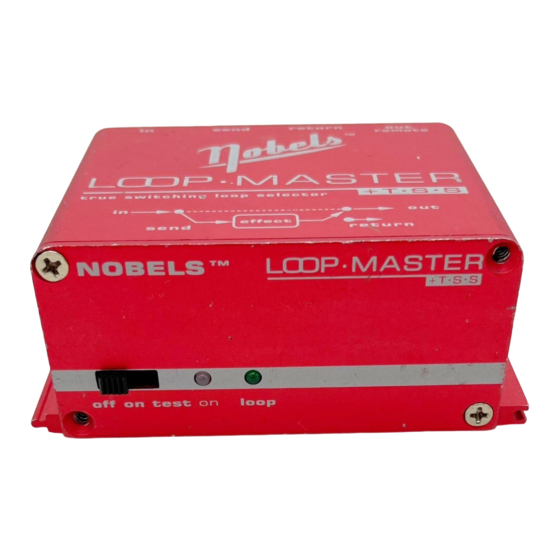

Nobels LOOP-MASTER Bedienungsanleitung

Vielen Dank für den Erwerb des NOBELS LOOP-MASTER!
Der LOOP-MASTER ist ein hochwertiger professioneller Looper für Musikanwendungen. Er
dient dem Einschleifen verschiedenster Effektgeräte in eine vorhandene Signalkette, wobei der
eingeschleifte Effekt beliebig zu- und abgeschaltet werden kann.
Ist der Einschleifweg deaktiviert, wird der entsprechende Effekt nicht nur stummgeschaltet,
sondern komplett aus dem Signalweg entfernt. Dies kann die Klangqualität erheblich verbes-
sern.
Auch ermöglicht der LOOP-MASTER so die Benutzung älterer Effektgeräte, die im Bypass-
Modus den Instrumentenklang verfälschen können. Durch seine universellen Anschlüsse lässt
sich der LOOP-MASTER optimal in praktisch jedes Geräte-Setup integrieren.
Das T.S.S. (True Switching System): Im Gegensatz zu anderen Lösungen wird die Schaltung
des Signals im LOOP-MASTER über ein hochwertiges Audio-Relais realisiert, was eine
unübertroffene Klarheit des reinen Instrumentensignals möglich macht.
Der korrekte Anschluss und Einsatz des LOOP-MASTER ist denkbar einfach und es gibt kaum
Möglichkeiten der Fehlbedienung. Lesen Sie diese Anleitung bitte trotzdem vor Gebrauch
aufmerksam durch, um die Funktionsweise des Gerätes zu verstehen. Eventuelle Unklarheiten
oder Besonderheiten bei der Bedienung sollten dadurch erklärt werden.

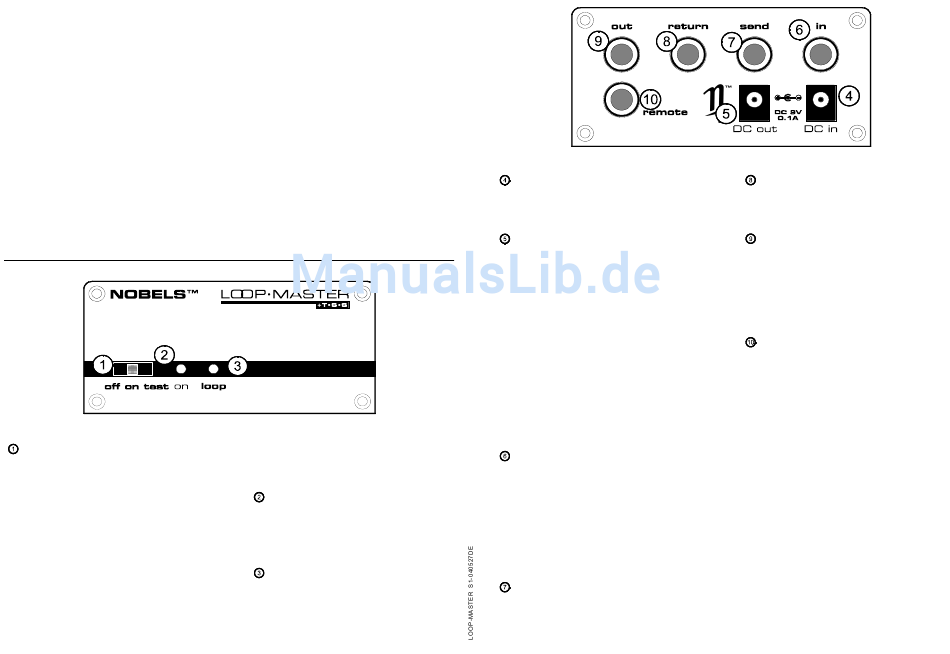

Power Schalter: Wählt zwischen den
verschiedenen Betriebszuständen
des LOOP-MASTER. In der linken
Schalterstellung ("off") ist das Gerät
ausgeschaltet.
In der Mittelstellung ("on") ist der zu-
sätzliche Einschleifweg betriebsbereit
und es kann über einen angeschlos-
senen Fußschalter zwischen den Be-
triebsarten "Loop" und "Bypass" um-
geschaltet werden.
Das Verschieben in die rechte Schal-
terstellung ("test") ermöglicht eine
Funktionsprüfung des LOOP-MASTER
ohne angeschlossenen Fußschalter.
Power LED: Leuchtet bei angelegter
Spannungsversorgung und zeigt
dadurch die Betriebsbereitschaft des
Gerätes an.
Loop LED: Leuchtet zur Kontrolle bei
aktivierter Effektschleife.
Im Bypass Modus leuchtet die Anzeige
nicht.
DC in Buchse: Dient zum Anschluss
eines Netzteils (siehe technische Da-
ten) zur Spannungsversorgung des
LOOP-MASTER.
DC out Buchse: Hier können weitere
Geräte, wie z.B. Effektpedale ange-
schlossen und über die Spannungs-
versorgung des LOOP-MASTER mit-
versorgt werden.
Voraussetzung dafür ist einerseits ein
ausreichend dimensioniertes Netzge-
rät, andererseits müssen auch die tech-
nischen Daten für die Spannungsver-
sorgung der verschiedenen Geräte
übereinstimmen.
NOBELS hält sich hierbei an den Stan-
dard der international verbreitetsten
Geräte, so dass es in den meisten
Fällen keine Probleme geben dürfte.
Input Buchse: Dies ist der Eingang
des Gerätes. Hier wird das Instrument
(also z.B. eine E-Gitarre) oder der
"Send" Ausgang eines Verstärkers
mittels eines handelsüblichen Instru-
mentenkabels angeschlossen.
Alle Anschlüsse erfolgen über abge-
schirmte Kabel mit Mono-Klinkenste-
ckern.
Send Buchse: Dieser Ausgang dient
zum Anschluss des einzuschleifen-
den Effektgerätes.
Von hier aus wird dessen Eingang mit
dem Instrumentensignal versorgt.
Return Buchse: Hier wird der Aus-
gang des Effektgerätes zum LOOP-
MASTER zurückgeführt und somit in
den Signalweg integriert.
Output Buchse: An diesen Ausgang
werden nachfolgende Geräte, wie z.B.
Verstärker angeschlossen.
Bei Benutzung des LOOP-MASTER im
Einschleifweg eines Verstärkers wird
dessen "Return" Buchse mit diesem
Ausgang verbunden.
Remote Buchse: Durch Anschluss
eines handelsüblichen Fußschalters
kann die Loop Funktion des Gerätes
ferngesteuert werden.
Praktisch ist dies vor allem in Live-
Situationen, da der LOOP-MASTER
sich in der Nähe der Effektgeräte befin-
den kann und diese ohne Qualitäts-
verlust durch lange Kabelwege trotz-
dem von einem beliebigen Ort auf der
Bühne aus aktiviert werden können.
Ebenso lässt sich das Gerät von einem
MIDI Switcher wie z.B. dem NOBELS
MS-4 fernschalten.
Tip: Wird statt des Fußschalters ein Taster
angeschlossen, so wird die Effekt-
schleife nur solange aktiviert, wie der
Taster gehalten wird.
Nach Loslassen des Tasters wird die
Schleife automatisch wieder deakti-
viert.
