Inhaltsverzeichnis DMS-Messverstärker GSV-3USB........................1 Beschreibung..............................1 Bestellvarianten.............................. 2 Abmessungen............................2 Anschlussbelegung (Voll-, Halb- Viertelbrücken, Wegsensoren)............3 Anschlussplan für Viertelbrücken und Halbbrücken................3 Anschlussplan für aktive Sensoren ±10V oder ±20mA..............4 Anschlussplan für potentiometrische Wegsensoren................4 Anschlussbelegung..........................5 Anschluss des Way Con – Seilzugsensor SXAnschlussbelegung für Spannungseingang..5 Anschlussbelegung für Stromeingang...................5...
Seite 3
20 set unipolar............................. 20 get norm..............................20 get unit..............................20 get dpoint..............................20 switch................................ 21 get serial number........................... 21 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
Seite 4
22 clear buffer.............................. 22 firmware version............................ 22 get offset wait............................22 get value..............................22 clear maximum value..........................23 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...

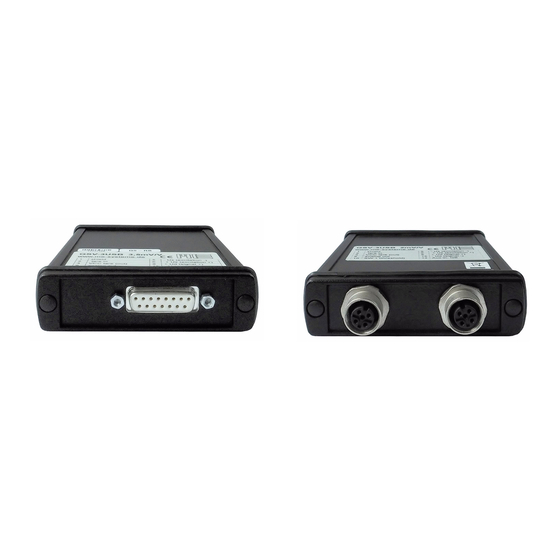

DMS-Messverstärker GSV-3USB Abbildung 1: 1-Kanal, Frontseite Abbildung 2: 2-Kanal, Frontseite Versorgung über USB Port • Beschreibung Abtastrate 10 kHz • Dieser Messverstärker für Sensoren mit Datenrate 1...1000 Hz • Dehnungsmessstreifen ist mit einer USB DMS Viertel-, Halb-, Vollbrücken • Schnittstelle ausgestattet. Die integrierte Brückenergänzung 350 Ohm...
Er ist optional auch für den Anschluss potentiometrischer Wegaufnehmer oder für Stromeingang 4...20mA , sowie für Inkrementalgeber lieferbar. Bestellvarianten Beschreibung GSV-3USB 2mV/V Eingang ±2 mV/V, 1x SubD15, (Standardtyp, 95% aller Sensoren mit DMS) GSV-3USB 3,5mV/V Eingang ±3,5 mV/V 1x SubD15, (z.B. für KD9363s) GSV-3USBx2 2mV/V 2 Kanäle, 2x Eingang ±2 mV/V, 2x M12-Buchse...
TARA Steuereingang f. Nullsetzfunktion VCC_T Spannung 5,6V DC, 1mA Analogausgang 0,1V...4,8 V SW Schwellwertschalter Beim 1-Kanal GSV-3USB wird der Schirm an PIN 1 angeschlossen. • Beim 2-Kanal GSV-3USBx2 mit Rundsteckverbinder ist der Schirm nach Möglichkeit auf • dem Steckergehäuse aufgelegt.
Anschlussplan für potentiometrische Wegsensoren Die Messverstärker GSV-3USB und GSV-3USBx2 sind in einer Ausführung zum Anschluss potentiometrischer Wegsensoren (Linearpotentiometer bzw. Seilzugwegaufnehmer) erhältlich. Der Schleifer des Wegsensors wird dabei an den Eingang „Aux“ des Messverstärkers angeschlossen. Die Versorgung des Wegsensors erfolgt über die Sensorspeisung +Us und -Us.
Gehäuse Anschluss für Hallschalter bei Sonderausführung für Drehzahlmessung Die Messverstärker GSV-3USB und GSV-3USBx2 sind in Ausführungen zur Messung von Drehzahl erhältlich. Hierbei wird ein Hallschalter als Sensor angeschlossen, der pro Umdrehung durch einen, zwei, vier oder acht Magnete ausgelöst wird. Voraussetzung für die Erfassung eines Impulses zur Drehzahlmessung ist ein Wechsel der magnetischen Flussdichte von 20mT auf 4mT, wobei der magnetische Südpol der sensitiven Fläche des Hallschalters zugewand sein...
Abbildung 3: Hallschalter HAL501 im TO92 Gehäuse, Aufsicht auf sensitive Fläche (zum magnetischen Südpol zugewandt) Anschluss von zweispurigen Impulsgebern Die Messverstärker GSV-3USB und GSV-3USBx2 sind in Ausführungen zur Messung von Drehwinkel/Drehzahl oder Weg erhältlich. Hierbei wird ein inkrementeller Impulsgeber angeschlossen, der bei Weg- oder Drehwinkeländerung zwei um 90° phasenverschobene Rechtecksignale ausgibt (Anschlüsse A und B).
Triggerung oder das ereignisgesteuerte Senden von Messdaten. Spannungsversorgung über 12V oder 24V DC Bordnetze gehören ebenso zum Programm wie z.B. bis zu zwei Schwellwertausgänge und ein analoger Monitorausgang mit 0...5 Volt Ausgangsspannung. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
Temperatureinfluss auf den <0,1 Nullpunkt pro 10K Temperatureinfluss auf die <0,1 % v.S. Messempfindlichkeit pro 10K bezogen auf den Messwert ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
Seite 24
Parametersätze im EEProm speicherbar 1. letzte Einstellung 2. Herstellereinstellung 3. User 1 4. User 2 Nenntemperaturbereich -10…+65 -10…+65 °C ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
Schwellwerten. Spezielle Anforderung der DIN EN 954-1 wurden berücksichtigt: Ein digitaler Eingang zur Auslösung eines Selbsttests über Shuntwiderstand in der Messkette sowie eine permanente Überwachung der Anschlussleitungen auf Kabelbruch sind beim Messverstärker GSV-3HSW vorhanden. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
Seite 26
Datenfrequenz sind ebenso möglich wie die externe Triggerung oder das ereignisgesteuerte Senden von Messdaten. Als Spannungsversorgung werden 24V DC vorausgesetzt. Ein Analogausgang für Kontrollmessungen mit Oszilloskopen steht zur Verfügung. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
Seite 28
Das erreichbare Verhältnis Signal/ Rauschen hängt von den Umgebungsbedingungen (Kabellänge, Schirmung), von der eingestellten Datenrate und von der optional zugeschalteten FIR Filterung ab. Die Grafik zeigt die Auflösung mit 1m Anschlusskabel, Messbereich ±2mV/V, FIR Filter ausgeschaltet. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
Seite 31
30 x 15 x 6,5 mm x mm x mm Schutzart (DIN 40 050) IP 40 Gewicht Abkürzungen: FS (vom Endwert); RD (vom Sollwert). ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69...
GSVcontrol: Es wird der „Logger Modus aktiviert durch setzen von Bit 3 im Mode-Register. Binärformat Im Binärformat werden für jeden Messwert 3 Bytes übertragen. 1) Die Baudrate kann verändert werden, siehe SetBaud; ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
Registerwerte werden durch ein Semikolon getrennt übertragen, nachdem sie durch einen entsprechenden Befehl angefordert wurden. Je nach Breite des Registers werden 2 bis 8 Daten- Bytes übertragen. Es ergibt sich das folgende Format: ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
Die Messdaten und alle Meldungen vom CAN-Modul werden auf der voreingestellten Adresse 0x110 gesendet. Die Konfiguration der Messdatenerfassung und alle Befehle an das CAN-Modul erfolgt über die voreingestellte Adresse 0x100. Befehle zum Can-Modul: z.B. ID=0x100 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
Konfiguration im Speicher „3“ ablegen Nullabgleich im AD-Umsetzer Nullabgleich in Eingangsstufe get serial number get value get threshold stop transmission start transmission ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
Seite 36
Länge Befehls- Erläuterung nummer Special-Mode-Register lesen ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
Seite 37
Datenrate auf 1 Hz setzen Datenrate auf 10 Hz setzen Datenrate auf 50Hz setzen Datenrate auf 100Hz setzen Datenrate auf 500Hz setzen Datenrate auf 1000Hz setzen ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69...
Meldungs-ID Meldungs-ID 0x1D Im Beispiel wird eingestellt: eine Übertragungsrate von 500 kBit/s eine Befehls-ID von 0x102 eine Meldungs-ID von 0x112 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
Seite 39
Als Identifier kann ein Bereich zwischen 0 und 65535 eingestellt werden. Die Kodierung der Übertragungsrate ist wie folgt festgelegt: Code Bit/s 50000 62500 83333 100000 125000 250000 500000 100000 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
Bem. Beschreibung Grau hinterlegte Befehle werden in den meisten Anwendungsprogrammen verwendet. Dies ist ein GSV-2 Befehl. Er ist im GSV-3 vorhanden. Für neue Anwendungen wird der Einsatz ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
14 = bit 12 des Frequenz-Registerwerts bit 13 = bit 11 des Frequenz-Registerwert bit 12 = Bipolar / Unipolar-flag: 0 = bipolar, 1 = unipolar bit 11 = bit 10 des Frequenz-Registerwerts ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
Bit 0 unipolar- Event- FIR-Filter MW-Filter Slow- Modus Modus Modus Slow-Modus: schaltet bei niedriger Datenrate die DMS-Versorgung und andere Verbraucher ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
625000 1,25 M Befehlsbeschreibung writeSamplingRate / readSamplingRate Befehlsnummern: 138, 139 Dieser Befehl stellt gleichzeitig die Datenrate und die Abtastrate ein. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
Die Positionen 0 und 1 werden vom Anwender nicht programmiert. An der Position 0 wird automatisch die aktuelle Konfiguration des GSVs gesichert. Das Laden der gesicherten Daten erfolgt mit der Prozedur get all. set zero Befehlsnummer: 12 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
Anzahl der Parameter: 1 Vom GSV gesendete Bytes: 0 Set unit stellt die gewünschte Einheit auf dem LC-Display dar. Parameter Bedeutung mV/V ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69...
Zur Berechnung des Parameterwertes für set norm wird zuerst der Zwischenwert dp für den Dezimalpunkt berechnet, indem der Logarithmus zur Basis 10 des gewünschten Normierungswertes gebildet und zur ganzen ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
Wert von dp aus der Berechnungsvorschrift für set norm verwendet, um eins erhöht und als Parameter für den Befehl set dpoint gesendet. Die Einstellung ist nur gültig, wenn der Parameterwert im Bereich 1..6 liegt. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
Get unit ermittelt eine mit set unit eingestellte Einheit (siehe dort auch die Liste der Bedeutungen). get dpoint Befehlsnummer: 28 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 1 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69...
Vom GSV gesendete Bytes: 1 Get offset wait liest die Wartezeit, die nach set offset mindestens eingehalten werden muss. Der gelesene Wert muss mit 0,0062 multipliziert werden, um Sekunden zu erhalten. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 0 Clear maximum value setzt im Maximum-Modus (siehe set mode) den bisher gemessenen Maximalwert zurück, so dass ein neuer Maximalwert gebildet werden kann. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de...
Seite 56
Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Eigenschaftszusicherung im Sinne des §459 Abs. 2, BGB, dar und begründen keine Haftung. Copyright ã 1999-2015 Made in Germany ME-Meßsysteme GmbH...
