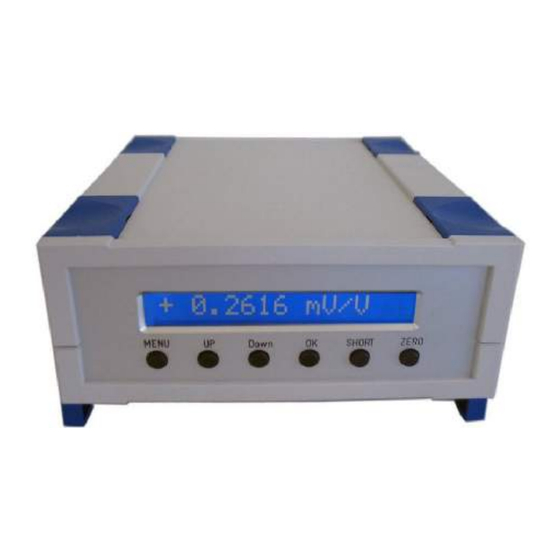

- Seite 1 DMS Messverstärker GSV-2 Bedienungsanleitung GSV-2LS, GSV-2AS, GSV-2FSD GSV-2CAN, GSV-2TSD-DI Stand: 15.03.2016 ba-gsv2.pdf...
-
Seite 2: Inhaltsverzeichnis
Sendebedingungen für 1st Tx-PDO................57 Defaulteinstellungen:.......................58 Allgemeine Hinweise, Tipps und Tricks................59 Technische Daten .......................60 CANbus Interface......................61 CANOpen Vendor-ID.......................61 Auflösung.........................62 Beschreibung der Steckbrücken ..................64 Leiterkartenabmessungen des GSV-2LS................64 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... - Seite 3 Gehäuseabmessungen des GSV-2AS................65 Fronttafelausschnitt für GSV-2FSD.................66 Gehäuseabmessungen des GSV-2TSD-DI..............66 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
-
Seite 4: Anschlussbelegung
Schwellwertausgang 2 galvanisch entkoppelt Versorgungsspannung 12V .. 24 V DC Anschluss der Versorgungsspannung Masse Versorgungsspannung Tabelle 1: 15-polige Schraubklemme: GSV-2LS, GSV-2AS, GSV-2ASD, GSV-2FSD ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 5: 5-Polige Schraubklemme Für Rs232 / Rs422
In der Ausführung mit CANopen Schnittstelle sind an der Rückwand zwei zusätzliche M8 Steckverbinder male / female angeordnet. Funktion Aderfarbe CAN-H braun CAN-L blau schwarz Das CAN-Interface ist galvanisch getrennt. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 6: Seitenwand Gsv-2Tsd-Di
120 oder 350 oder 1000 Ohm QB350 Ergänzung Viertelbrücke 350 Ohm QB1000 Ergänzung Viertelbrücke 1000 Ohm Tabelle 2: Belegung Schraubklemme 12-polig des GSV-2TSD-DI ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 7: Anschlussplan 12Polige Klemmleiste
Dreileitertechnik an Pin 5, Pin 8 und QB (3 bzw. 11 oder 4) angeschlossen. QB1000 Ergänzung Viertelbrücke 1000 Ohm Tabelle 4: Belegung Sub-D 15 Buchse ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 8: Anschlussplan 15-Polige Sub-D Buchse
Alle Masseanschlüsse sind im GSV einzeln über Entstördroseln abgesichert. Die Klemmen GND sind mit dem Gehäuse über Entstördrosseln verbunden. Ströme oberhalb von 1A zwischen den Klemmen und dem Gehäuse führen zur Beschädigung der Entstördrosseln. Überprüfen Sie bitte vor dem Anschluss, ob Gehäuse, Versorgungsmasse, die Masse Ihrer Datenerfassung und Ihrer Schnittstelle auf gleichem Potenzial... -
Seite 9: Anschluss Und Inbetriebnahme
Der Messverstärker GSV-2TSD-DI benötigt ein vollständig beschaltetes Nullmodem Kabel, also eine Kreuzung von RxD mit TxD, RTS mit CTS, und DCD+DSR mit DTR sowie ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 10: Inbetriebnahme Von Geräten Mit Canopen Schnittstelle
Bei dieser Eingangsempfindlichkeit arbeitet der Messverstärker mit einer Brückenspeisespannung von 2,5V. Für spezielle Anwendungen kann es erforderlich sein, die Eingangsemfindlichkeit des Messverstärkers anzupassen. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 11: Nullpunktabgleich
Hinweis: Wenn mit Hilfe der Konfigurationssoftware der sogenannte "Logger-Modus" aktiviert ist , wird bei High-Pegel am T-Eingang kein Nullabgleich durchgeführt. Stattdessen wird ein Meßwert über die serielle Schnittstelle gesendet. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 12: Nutzung Des Schaltausgangs
Ausschaltschwelle ein eigener Wert zugewiesen wird. Die Einschaltschwelle muss einen größeren Wert zugewiesen bekommen als die Ausschaltschwelle. Die Differenz beider Werte entspricht der Hysterese. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 13: Beschreibung Des Messverstärker-Menüs
2 Änderung des Sensor-Messbereiches oder des Kennwertes passt die Messwertskalierung an. 3 Änderung der DMS-Parameter der Dehnungsanalyse passt die Messwertskalierung und die Einheit an. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 14: Hinweise
Schnittstelle stattfindet. In diesem Fall wird angezeigt: “Menu blockiert” ( Menu blocked ) 2 Dieser Menüeintrag ist erst ab Firmware-Version 1.5.08 vorhanden 3 Nur wenn CAN-Bus vorhanden. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 15: Beschreibung Der Tasten
3,5 mV/V Messbereich des Sensors 20 kN Kennwert des Sensors 1,9998 mV/V bei 20 kN Im Beispiel ergibt sich ein Normierungsfaktor von 35,004. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 16: Rs 232/422 Protokoll Des Gsv-2 Messverstärkers
Hinweis: Wenn die Einheit abgeschaltet wird (mit Befehlsnummer 15, setunit), wird die Zahl mit einem Leerzeichen und CRLF abgeschlossen. 1) Die Baudrate kann verändert werden, siehe SetBaud Seite 38 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 17: Einstellung Des Displays
Es wird die Befehlsnummer, gefolgt von den Parametern P1…P4, gesendet. Die Anzahl der geforderten Parameter variiert mit der Befehlsnummer und liegt zwischen 0 und 4. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 18: Befehlstabelle
Herstellereinstellungen get equipment Herstellereinstellungen firmware version set gauge factor get gauge factor ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... - Seite 19 Set Noise-Cut Threshold Get Noise-Cut Threshold bei binärer Ausgabe 6 Dieser Befehl ist nur mit aufgestecktem Konfigurationsjumper ausführbar 1 Falls Funktion vohanden (s. Befehlsbeschreibung) ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
- Seite 20 1 Falls Funktion vohanden (s. Befehlsbeschreibung) 3 Ab Firmware-Version 1.3 vorhanden 7 Ab Firmware-Version 1.3.07 vorhanden 8 Ab Firmware-Version 1.5.06 vorhanden 9 Ab Firmware-Version 1.5.12 vorhanden ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
-
Seite 21: Befehlsbeschreibung
Umsetzer zurückgeschrieben werden. Mögliche Fehlercodes: 0xA0, 0x91 read offset Befehlsnummer: 4 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 2 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 22: Write Scale
Werten, die vorher mit read offset ermittelt wurden. Bemerkung: Nur die Befehle write offset und set offset haben Einfluss auf den Analogausgang. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 23: Get All
Set cal führt einen internen Empfindlichkeitsabgleich durch. Es gilt nach diesem Abgleich die mit set gain gewählte Verstärkung. Achtung: set scale durchgeführte Kalibrierungen gehen verloren. Analogausgang wird nicht beeinflusst. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 24: Set Zero
Vom GSV gesendete Bytes: 0 Set offset führt einen Offsetabgleich der GSV-Eingangsstufe durch. Dieser Abgleich betrifft im Gegensatz zu set zero den Analogausgang des GSVs. Bemerkung: ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 25: Set Unit
Einfluss auf die Anzeigenormierung, d.h. diese muss ggf. zusätzlich gesetzt werden. mV/V N/mm² ° µm/m (keine) km/h m³/h m/s² flbs ftlb °C °F oztr 0/00 Wertebereich: 0x00..0x2A Mögliche Fehlercodes: 0xA0,0x54,0x71 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 26: Set Norm
Anzahl der eingestellten Ziffern (maximal 8) liegt d.h. Dpoint darf nicht größer als die eingestellte Ziffernanzahl sein (siehe Set / Get Digits). Absoluter Wertebereich: 0x01..0x08 Mögliche Fehlercodes: 0xA0,0x55,0x56,0x71 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 27: Set Frequency
Anzahl der Parameter: 2 Vom GSV gesendete Bytes: 0 Mit Set frequency kann die Meßdatenrate des GSVs festgelegt werden. Es können Frequenzen zwischen 0,3125 Hz und 2000Hz gewählt werden. Beispielsweise werden bei einer Meßdatenrate von 100 Hz 100 Messwerte pro Sekunde an der Schnittstelle übertragen. -
Seite 28: Set Bipolar
Die 3 Rückgabeparameter des Befehls ReadFrequency kodieren die eingestellte Meßdatenrate. 2 Siehe Set/Get Range 1 Der angegebene Endwert der Eingangsempfindlichkeit kann nicht erreicht werden, da ein digitaler Uberlauf entstehen würde. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 29: Get Norm
SW 1: Zustand des Schwellwertschalters 1: 0 = aus, 1 = an SW 2: Zustand des Schwellwertschalters 2: 0 = aus, 1 = an Wertebereich: 0x00..0x03 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 30: Get Serial Number
Stop transmission unterbindet die serielle Übertragung von Messwerten. Der serielle Buffer im GSV wird gelöscht. Dieser Zustand bleibt nach dem Ausschalten des Verstärkers nicht erhalten. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 31: Start Transmission
Messwerte) Log-Modus = nein Nein (er sendet Max-Modus = ständig Maxwerte) Log-Modus = nein nein Nein (irrelevant) Max-Modus = Log-Modus = nein ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 32: Get Mode
2 Byte-Zahl übergeben, die das100-fache des K-Faktors angibt. Wertebereich: 0x00.09..0x7F.BC (entsprechend K-Faktor= 0,09 bis 327,00). Mögliche Fehlercodes: 0xA0,0x54,0x55,0x71 get gauge factor Befehlsnummer: 45 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 33: Set Poisson
Get bridge type liest den Brückentyp mit der zuvor genannten Kodierung. Mögliche Fehlercodes: 0xA0,0x91 Set range Befehlsnummer: 50 Anzahl der Parameter: 1 Vom GSV gesendete Bytes: 0 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 34: 35 Get Offset Wait
Logger-Modus aktiv ist; siehe set mode. Das Datenformat der Rückgabe des GSV entspricht der der ständigen ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 35: Clear Maximum Value
Schreibbefehl abgewiesen wurde, kann der Grund für das Abweisen mit Get Last Error ermittet werden. Mit Reset Status (Befehl 0) wird der Fehlerzustand auf ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 36: Reserviert
Funktion als Fensterdiskriminator gewählt werden. In diesem Fall sind die Werte als obere und untere Schaltschwelle zu interpretieren. Wertebereich: 0x00.01.00.00..0xFF.FF.FF.FE ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 37: 46 Calc Norm
Is 5 Byte =1: Wenn das binäre Übertragungsprotokoll aktiviert ist (siehe Set Mode), besteht der Messwertframe aus 5 Bytes (Defaulteinstellung), sonst aus 3 Bytes (Bit 3 =0). ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... - Seite 38 Wenn die die Steckbrücke für den Konfigurationsmodus gesetzt ist, ist die Kommunikationsbitrate stets 38400, unabhängig vom Baud-Register. Die im Baud-Register ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
- Seite 39 Sekunde übertragen. Diese Periode wird mit Befehlen 134/135 bedient. Die mit 138/139 bzw 3/7 und 18/22 kommunizierte Datenrate gilt in diesem Modus nicht. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
-
Seite 40: Writesamplingrate
FIR-Filter: =1: schaltet das FIR-Filter ein; ein digitales Tiefpaßfilter, welches der Firmware-internen Mittelwertbildung nachgeschaltet ist. Seine Grenzfrequenz hängt daher von der Meßdatenrate ab (s.u.) Select.TX: Wenn SelectTX=1 ist und der Maximalwertmodus an ist (s. Befehl SetMode, S. 29), werden nur neue maximalwerte übertragen (Selective Transmission). -
Seite 41: Readsamplingrate
Samples/Sekunde. Es wird die den Parametern 2 und 3 nächstliegende vorhandene Abtastrate gesetzt, falls nichts dagegen spricht, z.B. eine zu hohe resultierende Meßdatenrate – siehe hierzu die Tabelle unter Set Frequency – oder eine zu niedrige (unter 0,3125 /s). Absoluter Wertebereich: 0xC8.00.05..0xC1.75.30 Mögliche Fehlercodes: 0xA0,0x53,0x54,0x55,0x57,0x58,(0x80),0x71... -
Seite 42: Get Can Setting
Parameter übergeben wird. Der GSV antwortet stets mit 2 Datenbytes mit der Reihenfolge <HiByte,LoByte>; auch im Fehlerfall (s. GetlastError), dann sind die Datenbytes =0. Bei ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 43: 144 90 Set Analogue Filter
Grenzfrequenz an, es wird die den Parametern nächstliegende Grenzfrequenz ermittelt und gesetzt. Wertebereich: 0x00.07..0x0D.FF Mögliche Fehlercodes: 0xA0,0x54,0x55,0x56,0x71 Get analogue filter Befehlsnummer: 145 Anzahl der Parameter: 0 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 44: 146 92 Switch Blocking
Um zu testen, ob die automatische Nullnachführung vorhanden ist, übergeben Sie Befehl 147 mit den Parametern 151d, 150d. Diese entsprechen den Befehlsnummern für Get/SetAutoZeroCounter. Ist die Antwort = 0xA0, ist die automatische Nullnachführung ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... - Seite 45 Sei der untere Schwellwert 1 =0x810000, die Datenrate = 10/s und AutoZero-Counter =100. Dann wird alle 10 Sekunden automatisch ein Nullabgleich durchgeführt, wenn alle 100 Messwerte unterhalb von 0x810000 liegen. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
- Seite 46 1. Parameter (Adresse): 0x00..0x10 2. Parameter (Ascii-Zeichen): 0x00, 0x20..0x7F Mögliche Fehlercodes: 0xA0, 0x71,0x51, 0x52, 0x41 SetUserOffsetValue Befehlsnummer: 154 Anzahl der Parameter: 3 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
- Seite 47 Mögliche Fehlercodes: 0xA0,0x91 SetAdaptFilterOptimize Befehlsnummer: 160 Anzahl der Parameter: 2 Vom GSV gesendete Bytes: 0 Mit SetAdaptFilterOptimize kann die oben beschriebene Vergleichsmaske des adaptiven ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
- Seite 48 Folgende Sonder-Modi müssen bei Ausführung von SetAdaptFilterOptimize aus sein; andernfalls wird mit Fehlercode =0x56 abgewiesen: Maximalwertmodus, Slow-Modus, NoiseCut, AutoZero. Wertebereich: 0x0000, 0x0004..0xFFFF Mögliche Fehlercodes: 0xA0, 0x71,0x75, 0x55, 0x56 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
- Seite 49 Zweite Eingangsempfindlichkeit für Stellung 2 des JP1 3,5 mV/V 0x10 Eingangsempfindlichkeit des Kanals 1 (wenn dieser 10 V gerade aktiv ist) 0x11 Eingangsempfindlichkeit des Kanals 1 10 V ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
- Seite 50 Die zu übergebenen Bytes lauten dann: 0x03, 0x16, 0xE3, 0x60 Wertebereich unkodiert: 0,01 bis 9.999.999 Wertebereich Exponentenbyte: 0x00 bis 0x07 Wertebereich Mantisse: 0x0186A0 bis 0x98967F Mögliche Fehlercodes: 0xA0,0x54,0x55 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
- Seite 51 Die zu übergebenen Bytes lauten dann: 0x01, 0x20, 0x66, 0xC0 Wertebereich Exponentenbyte: 0x00 bis 0x03, festgelegt durch Eingangsempfindlichkeit Wertebereich Mantisse: 0x002710 bis 0x98967F Mögliche Fehlercodes: 0xA0,0x54,0x55,0x56 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
- Seite 52 Bit 0 0x310...0x31D 784...797 Bit 1 0x320...0x32D 800...813 Bit 2 0x330...0x33D 816...829 Bit 3 0x340...0x34D 832...845 Bit 4 0x350...0x35D 848...861 Bit 5 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
-
Seite 53: Verwenden Und Verwalten Des Dem Benutzer-Datensatz Zugeordneten Textes
Verwenden und Verwalten des dem Benutzer-Datensatz zugeordneten Textes Mit dieser Funktionalität können Betriebsparameter bestimmten Sensoren zugeordnet werden und diesen Sensoren, d.h. Datensätzen vom Benutzer festgelegte Namen. Somit wird es dem Benutzer vereinfacht, sicher zu gehen, dass die Betriebsparameter, die für einen bestimmten Sensor konfiguriert wurden, nicht zwischenzeitlich derart verändert worden sind, dass Messwerte nicht mehr richtig angezeigt würden. -
Seite 54: Zuordnung Und Aufhebung Der Infotext-Zuordnung
5. Zum Testen: Gerät aus- und wieder einschalten. Im LCD erscheint beim Bootup nach "ME-Meßsysteme" der o.g. Eintrag (statt der Versionsnummer). 2. Zuordnung und Aufhebung der Infotext-Zuordnung Durch das Vorhandensein eines Datansatztextes und durch das Laden des dementsprechneden Datensatzes werden die Betriebsparameter dem Text zugeordnet. - Seite 55 Param. laden Menu angezeigt, noch beim Bootup, da er als nicht zugeordnet geflaggt ist. Nach Aufhebung der Zuordnung wird im LCD bei der Bootup-Message wieder die Versionsnummer angezeigt. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
-
Seite 56: Canbus / Canopen Protokoll Des Gsv-2 Messverstärkers
A.Input Status Alarm Status LSByte Byte 1 Byte 2 MSByte Byte Byte Der Analog Input Process Value ist eine Signed-Integer 32, die folgendermaßen ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 57: Sendebedingungen Für 1St Tx-Pdo
Transmission-Type = 1 ist (syncronous transmission), werden Event-Timer und Delta Transmission Value ignoriert. Falls die Inhibit-Time (1800.3) >0 ist und noch nicht abgelaufen ist, wird kein weiterer PDO gesendet. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 58: Defaulteinstellungen
0, d.h. Heartbeat abgeschaltet. Der Bootup- Frame wird einmalig gesendet nach dem Einschalten und nach dem Reset. Alle anderen Objekte bzw Einstellungen: siehe EDS und ba-gsv2CanOpen.pdf ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 59: Allgemeine Hinweise, Tipps Und Tricks
Es wird empfohlen, den Modus „Bipolar“ zu verwenden. 10 Falls Sie den Modus „unipolar“ verwenden: Messwert = (Binärwert / 16777215) * 1,05 * Normierungsfaktor ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 60: Technische Daten
0…10 Eingangsspannungsbereich kOhm Eingangswiderstand Steuerleitungen Lowpegel: <1,4 Highpegel: >3,4 (active high) automatischer Nullpunktabgleich Schaltausgang 200mA / 30V 200mA / 30V für Schwellwertschalter ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 61: Canbus Interface
-30…+30V -20…+20V Analogeingang: CANbus Interface Die Busspannungen sind im Bereich von 0,5..4,5V (Common mode) Empfangsspannungsfestigkeit: 0..+26V gegen CAN-GND. CANOpen Vendor-ID 24 23 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 62: Auflösung
Anschlusskabels auf die Erdungsklemme des Gehäuses gelegt werden. Auflösung im Messbereich 2 mV/V (2,5V Speisespannung, JP1 in Stellung 2) Wie oben, jedoch mit eingeschaltetem Mittelwertfilter (siehe S.47 & 31) ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... - Seite 63 Mit dem adaptivem Mittelwertfilter verbessern sich diese Werte etwa um den Faktor 5 - z.B. 150000 Anzeigeschritte Spitze-Spitze bei 10Hz. Dies gilt nur bei richtig angepasstem Filter (s. S. 47). Weitere Informationen http://www.me-systeme.de/gsv2-dat.html#resolution ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
-
Seite 64: Beschreibung Der Steckbrücken
Anschlußbelegung RS232: A: GND, B: RX, C: TX Anschlußbelegung RS422: A: GND, B: RX-, C: TX-, D: RX+, E: TX+ Leiterkartenabmessungen des GSV-2LS ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 65: Gehäuseabmessungen Des Gsv-2As
Gehäuseabmessungen des GSV-2AS ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... -
Seite 66: Fronttafelausschnitt Für Gsv-2Fsd
Fronttafelausschnitt für GSV-2FSD +1,0 Zero Gehäuseabmessungen des GSV-2TSD-DI L x B x H: 200 x 175 x 75 mm ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de... - Seite 67 Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Eigenschaftszusicherung im Sinne des §459 Abs. 2, BGB, dar und begründen keine Haftung. Copyright © 1999-2015 Made in Germany ME-Meßsysteme GmbH...
