Rauchumlenkplatten Und Brennkammerauskleidung Abnehmen - Scan 65 Montage- Und Bedienungsanleitung

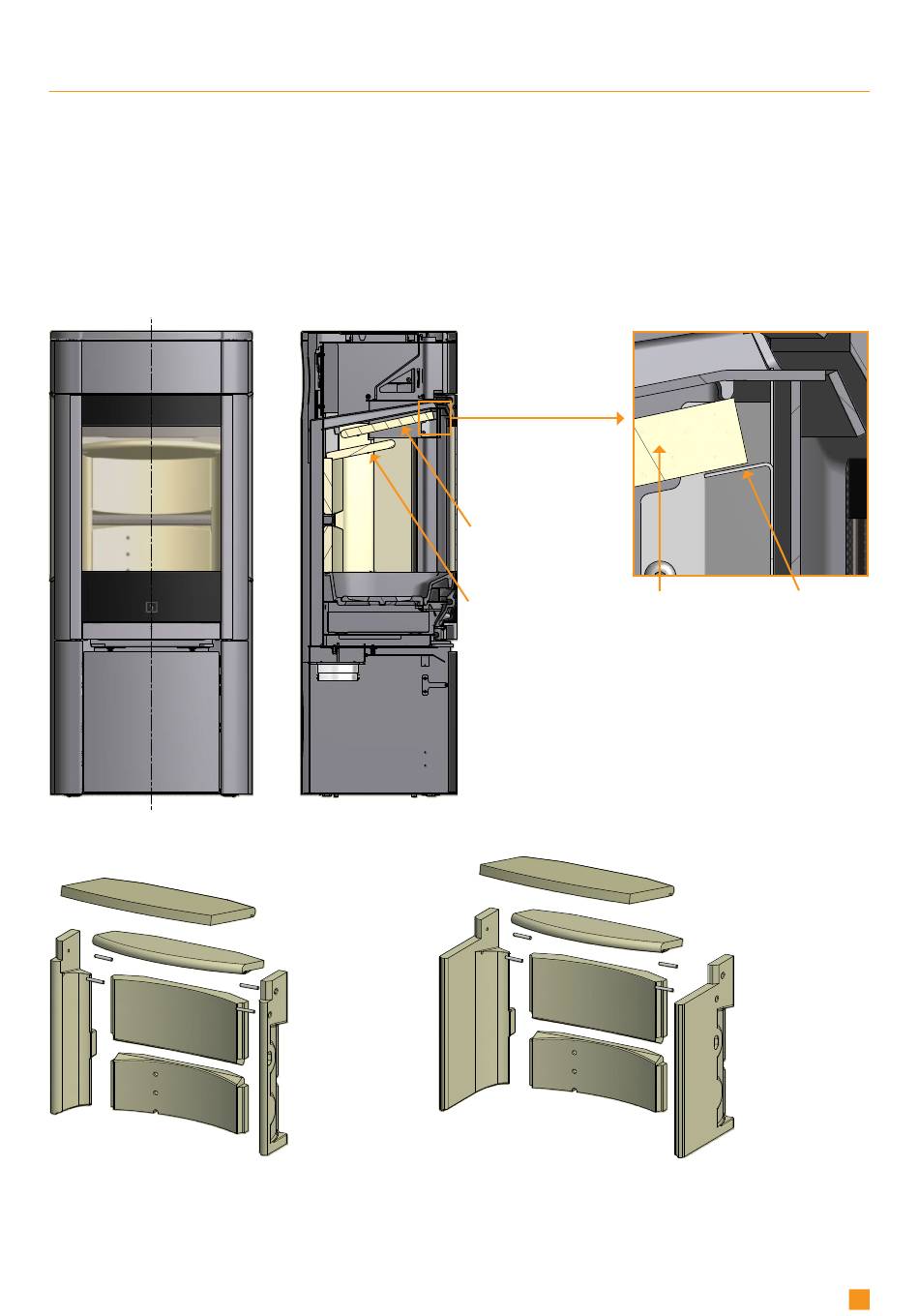

RAUCHUMLENKPLATTEN UND BRENNKAMMERAUSKLEIDUNG ABNEHMEN

Beim Ausbau der Rauchumlenkplatten aus dem Kaminofen sehr vorsichtig vorgehen.
¬ Die untere Rauchumlenkplatte heben, die Stifte entfernen und die Rauchumlenkplatte herausnehmen
¬ Die obere Rauchumlenkplatte zur Rückseite der Brennkammer hin anheben. Die Stifte entfernen. Die Platte von der Halterung
der Rauchumlenkplatte abziehen und entfernen
¬ Die Seitenplatten heben, von der hinteren Abdeckung entfernen und herausnehmen. Beachten Sie, dass die Seitenplatten die
Rückwandplatte halten. Diese kann also umfallen, wenn die Seiten entfernt werden
¬ Die hintere Rückwandplatte entfernen
A A
65-2, 65-4, 65-8 und 65-10
(mit Seitenfenstern)
Snit igennem ovn
Scan 64
EMNE: EMNE:
Snit igennem ovn
N/A
VÆGT: VÆGT:
N/A N/A
AREAL: AREAL:
Obere
Rauchumlenkplatte
Untere
Rauchumlenkplatte
Scan 64
NAVN:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan 64\90064033.idw
STI:
65-1, 65-3, 65-7 und 65-9
(ohne Seitenfenster)
90064033
TG.NR: TG.NR:
29-08-12 29-08-12 BC
N/A
DATO: DATO: SIGN:
Krog Iversen & Co A/S Krog Iversen & Co A/S
Obere Halter für
Rauchum- Snit igennem ovn obere Rauchum-
EMNE:
lenkplatte lenkplatte
VÆGT:
N/A
AREAL:
90064033
BC
SIGN:
29
N/A
DATO:
Krog Ive
DK-5492
31
