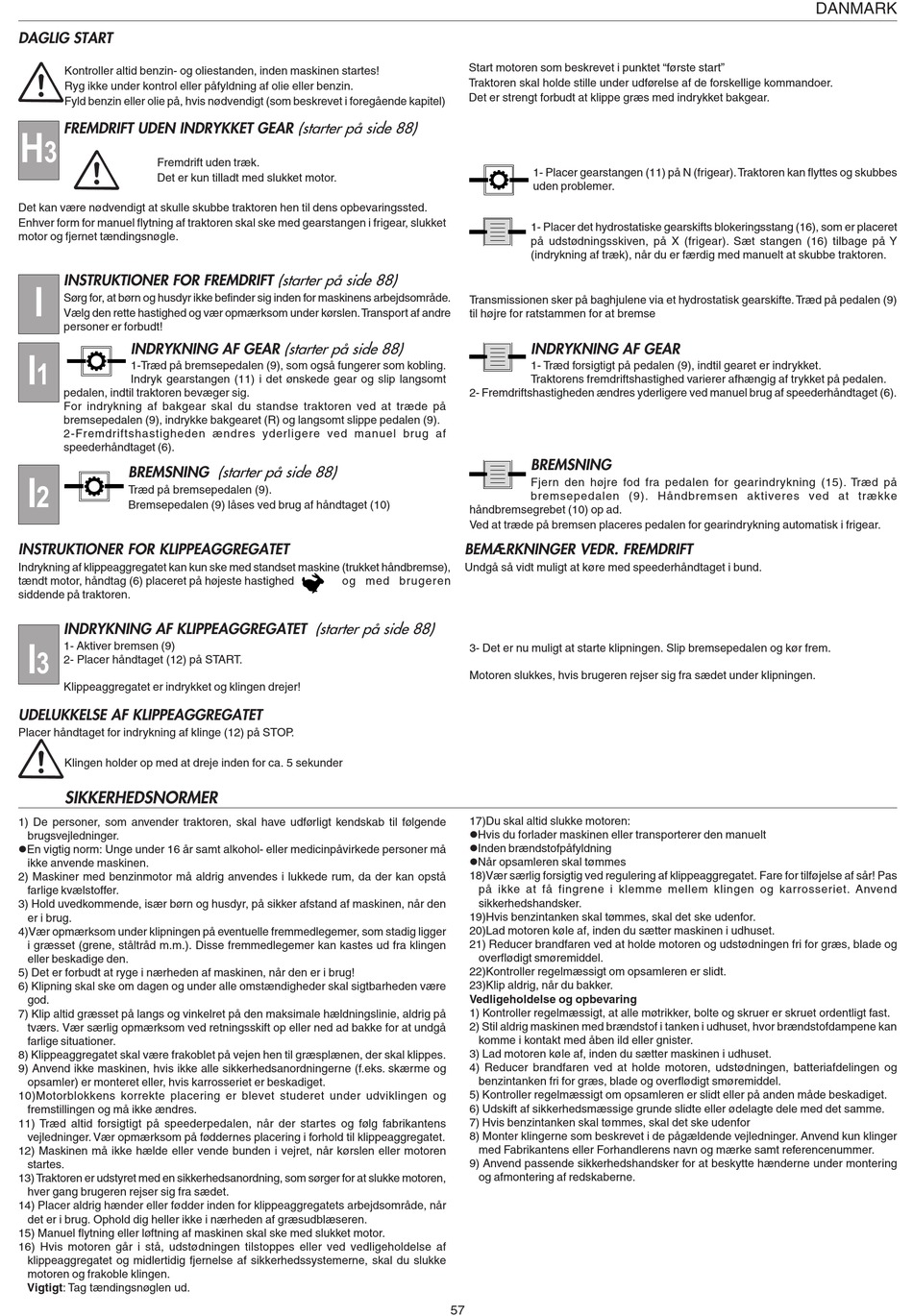

Partner P105B67 Bedienungsanleitung Seite 7

DAGLIG START
Kontroller altid benzin- og oliestanden, inden maskinen startes!
Ryg ikke under kontrol eller påfyldning af olie eller benzin.
Fyld benzin eller olie på, hvis nødvendigt (som beskrevet i foregående kapitel)
FREMDRIFT UDEN INDRYKKET GEAR (starter på side 88)
H
3
Fremdrift uden træk.
Det er kun tilladt med slukket motor.
Det kan være nødvendigt at skulle skubbe traktoren hen til dens opbevaringssted.
Enhver form for manuel flytning af traktoren skal ske med gearstangen i frigear, slukket
motor og fjernet tændingsnøgle.
INSTRUKTIONER FOR FREMDRIFT (starter på side 88)
I
Sørg for, at børn og husdyr ikke befinder sig inden for maskinens arbejdsområde.
Vælg den rette hastighed og vær opmærksom under kørslen. Transport af andre
personer er forbudt!
INDRYKNING AF GEAR (starter på side 88)
I
1
1-Træd på bremsepedalen (9), som også fungerer som kobling.
Indryk gearstangen (11) i det ønskede gear og slip langsomt
pedalen, indtil traktoren bevæger sig.
For indrykning af bakgear skal du standse traktoren ved at træde på
bremsepedalen (9), indrykke bakgearet (R) og langsomt slippe pedalen (9).
2-Fremdriftshastigheden ændres yderligere ved manuel brug af
speederhåndtaget (6).
BREMSNING (starter på side 88)
I
2
Træd på bremsepedalen (9).
Bremsepedalen (9) låses ved brug af håndtaget (10)
INSTRUKTIONER FOR KLIPPEAGGREGATET
Indrykning af klippeaggregatet kan kun ske med standset maskine (trukket håndbremse),
tændt motor, håndtag (6) placeret på højeste hastighed
siddende på traktoren.
INDRYKNING AF KLIPPEAGGREGATET (starter på side 88)
I
1- Aktiver bremsen (9)
3
2- Placer håndtaget (12) på START.
Klippeaggregatet er indrykket og klingen drejer!
UDELUKKELSE AF KLIPPEAGGREGATET
Placer håndtaget for indrykning af klinge (12) på STOP.
Klingen holder op med at dreje inden for ca. 5 sekunder
SIKKERHEDSNORMER
1) De personer, som anvender traktoren, skal have udførligt kendskab til følgende
brugsvejledninger.
lEn vigtig norm: Unge under 16 år samt alkohol- eller medicinpåvirkede personer må
ikke anvende maskinen.
2) Maskiner med benzinmotor må aldrig anvendes i lukkede rum, da der kan opstå
farlige kvælstoffer.
3) Hold uvedkommende, især børn og husdyr, på sikker afstand af maskinen, når den
er i brug.
4)Vær opmærksom under klipningen på eventuelle fremmedlegemer, som stadig ligger
i græsset (grene, ståltråd m.m.). Disse fremmedlegemer kan kastes ud fra klingen
eller beskadige den.
5) Det er forbudt at ryge i nærheden af maskinen, når den er i brug!
6) Klipning skal ske om dagen og under alle omstændigheder skal sigtbarheden være
god.
7) Klip altid græsset på langs og vinkelret på den maksimale hældningslinie, aldrig på
tværs. Vær særlig opmærksom ved retningsskift op eller ned ad bakke for at undgå
farlige situationer.
8) Klippeaggregatet skal være frakoblet på vejen hen til græsplænen, der skal klippes.
9) Anvend ikke maskinen, hvis ikke alle sikkerhedsanordningerne (f.eks. skærme og
opsamler) er monteret eller, hvis karrosseriet er beskadiget.
10)Motorblokkens korrekte placering er blevet studeret under udviklingen og
fremstillingen og må ikke ændres.
11) Træd altid forsigtigt på speederpedalen, når der startes og følg fabrikantens
vejledninger. Vær opmærksom på føddernes placering i forhold til klippeaggregatet.
12) Maskinen må ikke hælde eller vende bunden i vejret, når kørslen eller motoren
startes.
13) Traktoren er udstyret med en sikkerhedsanordning, som sørger for at slukke motoren,
hver gang brugeren rejser sig fra sædet.
14) Placer aldrig hænder eller fødder inden for klippeaggregatets arbejdsområde, når
det er i brug. Ophold dig heller ikke i nærheden af græsudblæseren.
15) Manuel flytning eller løftning af maskinen skal ske med slukket motor.
16) Hvis motoren går i stå, udstødningen tilstoppes eller ved vedligeholdelse af
klippeaggregatet og midlertidig fjernelse af sikkerhedssystemerne, skal du slukke
motoren og frakoble klingen.
Vigtigt: Tag tændingsnøglen ud.
Start motoren som beskrevet i punktet "første start"
Traktoren skal holde stille under udførelse af de forskellige kommandoer.
Det er strengt forbudt at klippe græs med indrykket bakgear.
Transmissionen sker på baghjulene via et hydrostatisk gearskifte. Træd på pedalen (9)
til højre for ratstammen for at bremse
2- Fremdriftshastigheden ændres yderligere ved manuel brug af speederhåndtaget (6).
håndbremsegrebet (10) op ad.
Ved at træde på bremsen placeres pedalen for gearindrykning automatisk i frigear.
BEMÆRKNINGER VEDR. FREMDRIFT
Undgå så vidt muligt at køre med speederhåndtaget i bund.
og med brugeren
3- Det er nu muligt at starte klipningen. Slip bremsepedalen og kør frem.
Motoren slukkes, hvis brugeren rejser sig fra sædet under klipningen.
17)Du skal altid slukke motoren:
lHvis du forlader maskinen eller transporterer den manuelt
lInden brændstofpåfyldning
lNår opsamleren skal tømmes
18)Vær særlig forsigtig ved regulering af klippeaggregatet. Fare for tilføjelse af sår! Pas
på ikke at få fingrene i klemme mellem klingen og karrosseriet. Anvend
sikkerhedshandsker.
19)Hvis benzintanken skal tømmes, skal det ske udenfor.
20)Lad motoren køle af, inden du sætter maskinen i udhuset.
21) Reducer brandfaren ved at holde motoren og udstødningen fri for græs, blade og
overflødigt smøremiddel.
22)Kontroller regelmæssigt om opsamleren er slidt.
23)Klip aldrig, når du bakker.
Vedligeholdelse og opbevaring
1) Kontroller regelmæssigt, at alle møtrikker, bolte og skruer er skruet ordentligt fast.
2) Stil aldrig maskinen med brændstof i tanken i udhuset, hvor brændstofdampene kan
komme i kontakt med åben ild eller gnister.
3) Lad motoren køle af, inden du sætter maskinen i udhuset.
4) Reducer brandfaren ved at holde motoren, udstødningen, batteriafdelingen og
benzintanken fri for græs, blade og overflødigt smøremiddel.
5) Kontroller regelmæssigt om opsamleren er slidt eller på anden måde beskadiget.
6) Udskift af sikkerhedsmæssige grunde slidte eller ødelagte dele med det samme.
7) Hvis benzintanken skal tømmes, skal det ske udenfor
8) Monter klingerne som beskrevet i de pågældende vejledninger. Anvend kun klinger
med Fabrikantens eller Forhandlerens navn og mærke samt referencenummer.
9) Anvend passende sikkerhedshandsker for at beskytte hænderne under montering
og afmontering af redskaberne.
57
1- Placer gearstangen (11) på N (frigear). Traktoren kan flyttes og skubbes
uden problemer.
1- Placer det hydrostatiske gearskifts blokeringsstang (16), som er placeret
på udstødningsskiven, på X (frigear). Sæt stangen (16) tilbage på Y
(indrykning af træk), når du er færdig med manuelt at skubbe traktoren.
INDRYKNING AF GEAR
1- Træd forsigtigt på pedalen (9), indtil gearet er indrykket.
Traktorens fremdriftshastighed varierer afhængig af trykket på pedalen.
BREMSNING
Fjern den højre fod fra pedalen for gearindrykning (15). Træd på
bremsepedalen (9). Håndbremsen aktiveres ved at trække
DANMARK
