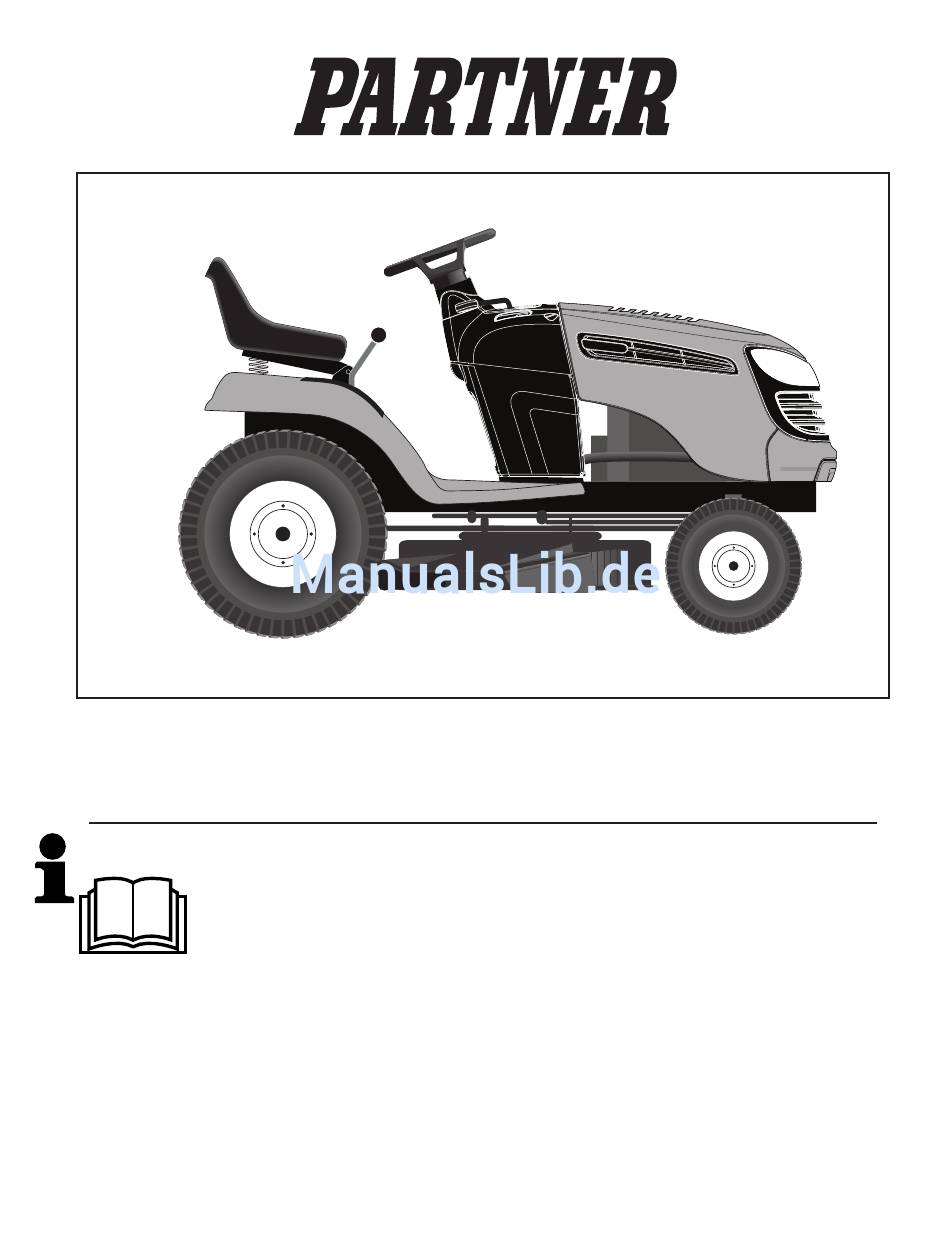

Instruction manual
Please read these instructions care-
ful ly and make sure you understand
them before using this machine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
532 43 41-70 Rev. 1
P11577H
Manuel d'instructions
Merci de lire trés attentivement le man-
uel d'instructions. Assurez-vous d'avoir
tout compris avant d'utiliser ce tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones antes de
usar esta maquina.
03131
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
ma chine gebruikt.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Partner P11577H

Inhaltszusammenfassung für Partner P11577H

  • Seite 1 03131 P11577H Instruction manual Manuel d’instructions Manuale di istruzioni Please read these instructions care- Merci de lire trés attentivement le man- Prima di utilizzare la macchina leggete ful ly and make sure you understand uel d'instructions. Assurez-vous d'avoir queste istruzioni con attenzione ed ac- them before using this machine.
  • Seite 2 Safety rules. Montaje. Sicherheitsvorschriften. Montaggio. Règles de sécurité. Montering. Assembly. Descripción del funcionamiento. Zusammenbau. Funzionamento. Montage. Beschrijving van functies. Functional description. Antes del arranque. Funktionsbeschreibung. Prima dell’avviamento. Description du fonctionnement. Maatregelen vóór het starten. Before starting. Conducción. Maßnahmen vor dem Anlassen. Guida.

  • Seite 3: Safety Rules

    1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. III. OPERATION I. TRAINING •...

  • Seite 4: Maintenance And Storage

    • Reduce the throttle setting during engine run-out and, if the engine is provided with a shut-off valve, turn the fuel off at the conclusion of mowing. IV. MAINTENANCE AND STORAGE • Keep all nuts, bolts and screws tight to be sure the equip- ment is in safe working condition.

  • Seite 5: Sicherheitsvorschriften

    1. Sicherheitsvorschriften Regeln für die sichere Bedienung von Rasentraktoren WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN. III. BETRIEB I. SCHULUNG • Maschine nicht in einem geschlossenen Bereich betreiben, •...

  • Seite 6: Wartung Und Lagerung

    • Den Motor abstellen und den Anbaugerät-Antrieb ausstel- len: - vor dem Tanken; - vor dem Entfernen der Grasfangvorrichtung; - vor der Einstellung der Schnitthöhe, es sei denn diese Einstellung kann von der Bedienungsstation aus vorgenommen werden. • Die Drosselklappe während des Auslaufens des Motors schließen und, falls der Motor mit einem Absperrventil ausgestattet ist, dieses bei Beendigung der Mäharbeiten schließen.

  • Seite 7: Précautions D'utilisation

    1. Règles de Sécurité Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.L ’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.

  • Seite 8: Entretien Et Entreposage

    • Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact: - avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer, - avant de contrôler, nettoyer ou travailler sur le carter de coupe, - avant de retirer un objet coincé...

  • Seite 9: Reglas De Seguridad

    1. Reglas De Seguridad Prácticas de Operación Seguras para las Segadoras Conducibles IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.

  • Seite 10: Mantenimiento Y Almacenamiento

    • Antes de dejar la posición del operador: - desenganche la fuerza motriz y baje los accesorios; - cambie a neutro y enganche el freno de estaciona- miento; - pare el motor y remueva la llave. • Desenganche la transmisión a los accesorios, pare el mo- tor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición: - antes de limpiar bloqueos o desatrancar del con-...

  • Seite 11: Norme Antinfortunistiche

    1. Norme Antinfortunistiche Regole di sicurezza per trattorini da prato ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA. I.
  • Seite 12 • Disinnestare la trasmissione del moto agli accessori, spegnere il motore e scollegare i fili delle candele oppure togliere la chiavetta di accensione: - prima di pulire eventuali intasamenti e pri ma di stasare lo scivolo; - prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia;...
  • Seite 13 1. Veiligheidsregels Veilige bedieningsmethoden voor zittrekkers BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN. III. BEDIENING I. TRAINING • Laat de motor niet draaien in een besloten ruimte waar •...

  • Seite 14: Onderhoud En Opslag

    - als de machine abnormaal begint te trillen (onmid- dellijk controleren); P11577H - vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf. • Schakel de aandrijving naar de hulpstukken uit tijdens transport of als ze niet worden gebruikt.
  • Seite 15 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Seite 16 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Seite 17 01738 GEFAHR ZU VERMEIDEN: SCHWEFELSÄURE AUGEN UNVER- AUGEN SCHÜTZEN ZÜGLICH MIT WAS- • FUNKEN KANN ERBLINDUNG EXPLOSIVE GASE SER AUSSPÜLEN. ODER SCHWERE • FEUER KÖNNEN ERBLINDUNG SOFORT ÄRZTLICHE VERÄTZUNGEN VERUR- UND KÖRPERVERLET- • RAUCHEN HILFE AUFSUCHEN. SACHEN. ZUNGEN VERURSAC- HEN. GEVAAR ZWAVELZUUR OGEN ONMIDDELLIJK...

  • Seite 18: Steering Wheel

    2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje 2. Montaggio. 2. Montering. Before the tractor can be used certain parts must be as- Antes de poder utilizar el tractor, hay que montar algunas sem bled, which for transportation reasons are enclosed in piezas que, por razones de transporte, van empaquetadas the packing.
  • Seite 19 Siège Retirer le bouton de réglage et la rondelle plate qui fixent le siège à l'emballage de carton, le conserver pour le montage du siège sur le tracteur. Basculer le siège vers le haut et le sortir de l'emballage de carton.
  • Seite 20 NOTE: Check that the flex is correctly con nect ed to the safe ty switch (3) on the seat hold er. HINWEIS: Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3) auf dem Halter des Sitzes angeschlossen ist. REMARQUE: Vérifier que le câble électrique est bien connecté sur le con- tacteur de sécurité...
  • Seite 21 Seat pan 1. Asiento EINBAU DER BATTERIE Terminal Cover 2. Cubierta Terminal HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber angegebenen Datum (Monat und Jahr) in Betrieb genommen Cable (+) 3. Cable (+) wird, die Batterie mindestens eine Stunde lang mit 6 bis 10 Cable (-) 4.
  • Seite 22 WARNING: Positive terminal must be con nect ed first to prevent sparks from accidental ground ing. Remove terminal caps and discard. Connect the red cable to + and then the black earth cable to -. Screw tight the cables. Grease the battery poles with vaseline to prevent cor ro sion.

  • Seite 23: Beschrijving Van Functies

    3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van functies Positioning of controls Anordnung der Bedienungseinrichtungen 1. Light Switch position. 1. Lichtschalter. 2. Throttle/Choke control. 2. Gas- und Kaltstarthebel. 3. Brake and clutch pedal. 3.
  • Seite 24 Emplacement des commandes . Comandi 1. Interrupteur de commande des phares. 1. Interruttore luci. 2. Comando gas/choke. 2. Commande des gaz et starter. 3. Pédale d'embrayage et de frein. 3. Pedale freno/frizione. 4. Leva del cambio. 4. Levier de changement de vitesses. 5.
  • Seite 25 1. Light switch 1. Lichtschalter 1. Interrupteur des phares 1. Interruptor de alumbrado 1. Interruttore luci 1. Schakelaar verlichting 2. Throttle and choke control The accelerator control regulates the motor speed and also the speed of the blades. If the lever is in its forward position the choke function is con nect ed.
  • Seite 26 3. Kupplungs-/Bremspedal Wird zum Entkuppeln und Bremsen des Traktors und zum Starten des Motors benutzt. 3. Pédale de frein/D’embrayage Permet de débrayer et de freiner le tracteur et de démarrer le moteur. 3. Pedal del embrague/Freno Se usa para desembragar y frenar el tractor y arrancar el motor.
  • Seite 27 5. Connection/disconnection of the cutting unit Move the lever forward to connect the drive to the cutting unit, whereby the drive belt is tensioned and the blades begin to rotate. If the lever is moved backwards the drive will be disconnected and the rotation of the blades slowed down by the action of the brake shoes on the pulley.
  • Seite 28 6. Quick lifting/lowering of the cutting unit Pull the lever backwards to quickly lift the cutting unit when passing over irregularities in the lawn, etc. During trans por ta- tion the cutting unit shall be in the highest position. 6. Schnelles Heben und Senken des Mähaggregats Den Hebel zurückziehen, um das Mähaggregat schnell bei der Fahrt über z.B.
  • Seite 29 ROS ON ROS ON START 7. Cerradura de encendido 7. Ignition Lock Hay cuatro tipos de posiciones diferentes para la llave de There are four different positions for the ignition key: contacto: All electric current bro ken. Corriente eléctrica cortada ROS ON Reverse Operation System (ROS) connected ROS ON...
  • Seite 30 8. Frein de stationnement Pour enclencher le frein de stationnement : 1. Enfoncer à fond la pédale d'embrayage/frein. 2. Relever vers le haut le levier du frein de stationnement et le maintenir dans cette po si tion. 3. Relâcher la pédale d'embrayage/frein. Relâcher le levier du frein de stationnement qui restera dans sa position verrouillée (en haut).
  • Seite 31 9. Free-wheel Control Lever To tow or move the tractor without the aid of the engine, the free-wheel control knob must be pulled out and locked in position. 9. Ein und Ausschalten des Freilaufes Um den Traktor ohne Motorkraft abzuschleppen oder anzuschie- ben, muß...
  • Seite 32 4. Before starting. 4. Maßnah men vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Reposición de combustible Filling up El motor ha de funcionar con gasolina pura (sin mezcia de The en gine should be run of pure (not oil mixed) un lead ed aceite), sin plomo.

  • Seite 33: Pressione Pneumatici

    Oil level Nivel de aceite The combined oil refilling cap and the oil stick is ac ces si ble La tapa combinada para el llenado de aceite y para la varilla when the bonnet is lifted for wards. The oil level in the engine de nivel queda accesible después de haber levantado hacia should be checked before each run.
  • Seite 34 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Anlassen des Motors Darauf achten, daß das Mähaggregat in Transportstellung (obere Stellung) steht und daß der Hebel für Ein- und Aus- schalten des Mähaggregats auf “ausgeschaltet” steht. Démarrage du moteur S’assurer que le carter de coupe est en position de transport (en position supérieure) et que le levier pour l’embrayage/dé- brayage du carte de coupe est en position de débrayage.
  • Seite 35 Warm motor: Push the gas control half-way to full gas position " ". Bei warmem Motor: Gashebel in die Vollgasstellung " " schieben. Si le moteur est chaud: pousser la commande des gaz à mi- distance de sa position d'accélération maximale. " ".

  • Seite 36: Betrieb

    NOTE! NOTA! The machine is equipped with a safety switch which La máquina tiene un interruptor de seguridad que corta la corriente al motor si el con duc tor sale del asiento con immediately breaks the current to the en gine if the driver leaves the seat with en gine run ning and with the con nec tion/ el motor en marcha y con la palanca de acoplamiento/ dis con nec tion le ver in position “connection”.

  • Seite 37: Rückwärtsgangsystem (Ros)

    Engine "ON" (Normal Operating) ROS "ON" ROS "AN" Motor "AN" (Normalbetrieb) ROS "ON" Moteur "ON" (Fonctionnement normal) ROS "ON" Motor "ON" (Funcionamiento Normal) ROS "ON" Motore "ON" (Funzionamento normale) ROS "ON" Motor "ON" (normaal functioneren) Reverse Operation System (ROS) Sécurité Marche Arrière (ROS) Your tractor is equipped with a Reverse Operation System Votre tracteur est équipé...
  • Seite 38 Sistema Per Operazioni In Retromarcia (ROS) Cutting tips • Clear the lawn from stones and other objects which can Il Vostro trattore possiede un Sistema per operazioni in re- be thrown away by the blades. tromarcia (ROS). Qualsiasi tentativo da parte dell’operatore di guidare nella direzione opposta con la frizione abbassata •...
  • Seite 39 Consigli per il taglio dell’erba Conseils pour la tonte • Pulire il prato da pietre e altri corpi estranei. • Retirer de la pelouse, les pierres et autres objets qui pourraient être propulsés par les lames et devenir ainsi • Individuare ostacoli fissi.
  • Seite 40 IMPORTANT! COLD STARTING FOR HYDRO • Disengage transmission by placing freewheel con trol in free wheel ing position. COLD STARTING FOR HYDRO (BE LOW 40°F[4°C]) - AF TER STARTING ENGINE AND BEFORE DRIVING, LET TRANS- • Start engine and move throttle control to slow position. MISSION WARM UP FOR ONE (1) MINUTE BY PLACING Be sure parking brake is not engaged.

  • Seite 41: Transmissie Ontluchten

    • Placer le tracteur sur une surface plane afin qu'il ne puisse SPURGO DELLA TRASMISSIONE pas rouler dans aucune direction. Le frein de station- Per assicurare il buon funzionamento prestazionale del nement doit être desserré pour effectuer les opérations trattore, si raccomanda di spurgare la trasmissione prima di suivantes.
  • Seite 42 ATTENTION! • Ne jamais utiliser un tracteur sur des pentes excédant 15°. Les risques de renversement étant alors très importants. • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. •...
  • Seite 43 Switching off the engine Move the attachment clutch control to disengaged position. Move the throttle control between half and full speed (fast) position. Lift up the cutting unit and turn the ignition key to “STOP” position. Abschalten des Motors Stellen Sie die Steuerung der Anhängerkupplung auf aus- gekuppelt.
  • Seite 44 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstel- lung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. WARNING! ADVERTENCIA! Before servicing the engine or cutting unit the fol low ing shall Antes de proceder a efectuar el servicio en el motor o en el be carried out: equipo de corte, hay que hacer lo siguiente: •...

  • Seite 45: Capot Moteur

    Engine hood • Raise hood. • Unsnap headlight wire connector. • Stand in front of tractor. Grasp hood at sides, tilt forward and lift off of tractor. • To reinstall, slide hood pivot brackets into slots in frame. • Reconnect headlight wire connector and close hood. Motorhaube •...

  • Seite 46: Maintenance

    Reinigung Verwenden Sie für die Reinigung keine Hochdruckreinigungs- geräte. Das Wasser könnte in den Motor oder das Getriebe eindringen und die Lebensdauer der Maschine verkürzen. Reinigen Der Lenkungsplatte: • Entfernen Sie Verunreinigungen von der Lenkungsplatte. Verunreinigungen können die Kupplungs-/Bremspedal- welle in ihrer Beweglichkeit behindern, so dass der Riemen durchrutscht und die Antriebskraft verloren geht.

  • Seite 47: Mantenimiento

    • Tenere il trattore pulito per evitare surriscaldamento del motore e danni conseguenti. • Controllare il funzionamento del freno. Pulizia Per le operazioni di pulizia, non utilizzare acqua ad alta pres- sione. L ’acqua può infiltrarsi nel motore e nel sistema di trasmis- sione, riducendo quindi così...

  • Seite 48: Ölwechsel Durchführen

    PARA CAMBIAR EL ACEITE ATENCIÓN: El aceite estará caliente si el motor ha estado funcionando durante un tiempo prolongado inmediatamente antes de drenarlo. • Deslice el extensor de drenaje del aceite sobre el chasis situado por debajo del orificio de drenaje. •...
  • Seite 49 SERVICE RECORD Fill in dates as you complete regular service Every 8 Every Every . Every . Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil (without oil filter) ........... • Change engine oil (with oil filter) ................•...
  • Seite 50 SCHEMA D'ENTRETIEN Consigner les dates d'intervention après chaque opération d'entretien. Selon les Toutes Toutes Toutes Toutes les Toutes les besoins les 8 H les 25 H les 50 H 100 H 200 H Vidange de l'huile moteur • (sans filtre à huile ..................
  • Seite 51 DATI DI SERVIZIO Compilare ogni qualvolta si esegue un regolare servizio Necessità Ogni Ogni Ogni . Ogni Ogni 8 ore 25 ore 50 ore 100 ore 200 ore • Cambio dell'olio (Senza filtro dell’olio)..........• Cambio dell'olio (Con filtro dell’olio) ................ •...
  • Seite 52 Operator Presence System and Reverse Opera- tion System (ROS) Be sure operator presence and reverse operation sys tems are work ing properly. If your tractor does not function as described, repair the problem immediately. • The engine should not start unless the brake pedal is fully de pressed, and the attachment clutch con trol is in the dis en gaged position.
  • Seite 53 Sistema de Presencia Operador y Sistema de Funcionamiento Atrás (ROS) Asegurarse de que los sistemas de presencia operador y funcionamiento atrás funcionen adecuadamente. Si tu trac- tor no funciona como descrito, hay que reparar el problema inmediatamente. • El motor no tiene que arrancar hasta que le pedal del freno no esté...
  • Seite 54 Messerbalken Für beste Mähergebnisse müssen die Messerbalken immer opti mal geschliffen sein. Wechseln Sie verbogene oder beschädigte Messerbalken sofort aus. Sie werden mit einer Feile oder einer Schleifscheibe geschärft. HINWEIS: Um eine Unwucht zu vermeiden, müssen beide Seiten der Messerbalken gleichmäßig geschärft und auf Unwucht geprüft werden.
  • Seite 55 Lame Per avere il migliore risultato di taglio, è necessario che le lame siano ben affilate. Sostituirle se usurate o danneggiate. A tale scopo utilizzare una lima o una mola. NOTA: E’ importante affilare le due estre mi tà della lama in modo uniforme per non creare disequilibri.
  • Seite 56 To Remove Mower Pour Démonter La Faucheuse • Place attachment clutch in “DISENGAGED” position. • Placez l’embrayage de l’accessoire en position “DÉGAGÉ”. • Lower attachment lift lever to its lowest position. • Faites descendre le levier de levage de l’accessoire dans sa position la plus basse.
  • Seite 57 Assembly of the cutting unit Per Rimuovere La Falciatrice • Push in the cutting unit under the machine. The ejector • Mettere la frizione nella posizione “DISINNESTATA”. opening should be to the right. • Abbassare al massimo la leva di sollevamento attrezzi. •...
  • Seite 58 To Replace Mower Drive Belt Sustituir la correa de transmisión cortacésped MOWER DRIVE BELT REMOVAL QUITAR LA CORREA DE TRANSMISIÓN DEL CORTA- CÉSPED 1. Park tractor on a level surface. En gage parking brake. 2. Lower attachment lift lever to its lowest position. 1.
  • Seite 59 Sostituzione della cinghia di trasmissione del De aandrijfriem van de maaiunit vervangen rasaerba DE AANDRIJFRIEM VAN DE MAAIUNIT VERWIJDEREN RIMOZIONE DELLA CINGHIA DI TRASMISSIONE DEL 1. Parkeer de tractor op een vlakke ondergrond. Schakel de RASAERBA parkeerrem in. 2. Zet de hendel van de hefinrichting in de laagste positie. 1.
  • Seite 60 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 To Level Mower FRONT-TO-BACK ADJUSTMENT Make sure tires are properly inflated to the PSI shown on IMPORTANT: Deck must be level side-to-side. tires. If tires are over or under inflated, it may affect the ap- To obtain the best cutting re sults, the mower blades should pearance of your lawn and lead you to think the mower is be adjusted so the front tip is 1/8"...
  • Seite 61 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Ausnivellieren des Mähers JUSTIERUNG IN LÄNGSRICHTUNG Vergewissern Sie sich, dass die Reifen auf den Druck aufge- WICHTIG: Der Mäher muss von Seite zu Seite waagrecht blasen sind, der auf den Reifen angegeben ist. Sind die Reifen stehen.
  • Seite 62 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Pour mettre la tondeuse à niveau RÉGLAGE D’AVANT EN ARRIÈRE IMPORTANT: Le pont doit être mis à niveau bilatéralment. Vérifiez si les pneus sont correctement gonflés à la pression indiquée sur les pneus.
  • Seite 63 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Nivelar el cortacésped AJUSTE DE LA PARTE DELANTERA A LA TRASERA IMPORTANTE: la cubierta ha de ser nivelada de un lado Cerciorarse de que los neumáticos estén adecuadamente al otro.
  • Seite 64 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Livellamento del rasaerba REGOLAZIONE DAVANTI-DIETRO Verificare che i pneumatici siano adeguatamente gonfati IMPORTANTE: La copertura deve essere regolata lato-lato. in base ai psi riportati sugli stessi. Se i pneumatici sono Per ottenere risultati di rasature ottimali, regolare le lame del eccessivamente o non sufficientemente gonfiati, il prato rasaerba in modo tale che, quando il rasaerba si trova nella...
  • Seite 65 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 De maaiunit nivelleren AFSTELLING BOOR-EN ACHTERZIJDE Zorg ervoor dat de banden tot de PSI-waarde die op de banden BELANGRIJK: Het oppervlak van de maaier moet overal zelf staat aangegeven zijn opgepompt. Als de banden te hard dezelfde hoogte hebben.
  • Seite 66 Replacement of drive belt Dismantle the cutting unit as described previously Engage the parking brake and work off the belt upwards from the pulley (1), the clutch pulley (2) and the engine's drive wheel (3). Work off the belt upwards from the pulley at the rear axle (4).

  • Seite 67: Transachsen-Kühlung

    ENFRIAMIENTO DEL TRANSEJE TRANSAXLE COOLING Las aletas de enfriamiento y el ventilador de la trans mi sión The fan and cooling fins of transmission should be kept clean tienen que mantenerse limpios para asegurar el enfriamiento to assure proper cooling. adecuado.
  • Seite 68 EINSTELLUNG DES STEUERKNÜPPELS DES SCHALTGETRIEBES Der Steuerknüppel wird von der Herstellerfirma im Werk voreingestellt und erfordert daher in der Regel keine weiteren Einstellungen. • Den vorne auf dem rechten Hinterrad befindlichen Einstellbolzen lösen und wieder leicht anziehen. • Den Motor anlassen und den Steuerknüppel verschieben, bis sich der Traktor weder vorwärts noch rückwärts bewegt.
  • Seite 69 REGOLAZIONE DELLA LEVA DI COMANDO DEL MOVIMENTO DEL MECCANISMO DEL CAMBIO La leva di comando del movimento del meccanismo del cambio è stata impostata al momento della fabbricazione e non richiede pertanto ulteriori regolazioni. • Allentare il bullone di regolazione di fronte alla ruota posteriore destra;...

  • Seite 70: Waschanlagen-Öffnung Der Abdeckung

    WASCHANLAGEN-ÖFFNUNG DER ABDECKUNG Ihre Traktorabdeckung ist außen mit einer Waschanlagen-Öffnung ausgestattet, die Teil der Waschanlage für die Abdeckung ist. Sie sollte nach jedem Gebrauch eingesetzt werden. • Fahren Sie den Traktor auf eine ebene, saubere Stelle Ihres Rasens, möglichst nah an einen Wasserhahn, an den Sie Ihren Gartenschlauch anschließen können.
  • Seite 71 BOCA DE LAVADO DE LA PLATAFORMA La plataforma del tractor cuenta con una boca de lavado en la superficie como parte del sistema de limpieza. Se debe utilizar tras cada uso. • Desplace el tractor a un punto nivelado y despejado del prado, cerca de un grifo al que pueda conectar la manguera.

  • Seite 72: Dekreinigingspoort

    DEKREINIGINGSPOORT Het maaidek van uw trekker is aan de bovenkant uitgerust met een reinigingspoort als onderdeel van het dekreinigingssysteem. Dit systeem dient na elk gebruik van de maaier te worden gebruikt. • Rijd de trekker naar een vlakke, open plek op uw gazon, dicht genoeg bij een waterkraan om met de tuinslang te bereiken.
  • Seite 73 7. Troubleshooting. 7. Störungssuche. Engine will not start Motor springt nicht an 1. No fuel in fuel tank. 1. Kraftstoff fehlt im Kraftstofftank. 2. Plug defective. 2. Defekte Zündkerze. 3. Plug connection defective. 3. Defekter Zündkerzenanschluß. 4. Dirt in carburetor or fuel pipe. 4.
  • Seite 74 7. Recherche des pannes. 7. Búsqueda de averías. Le moteur ne démarre pas El motor no arranca 1. Manque de carburant dans le réservoir. 1. No hay combustible en el depósito. 2. Bougie d'allumage défectueuse. 2. La bujía es errónea. 3.
  • Seite 75 7. Ricerca guasti. 7. Het localiseren van fouten. Il motore non parte De motor start niet 1. Manca il carburante. 1. Er is geen benzine in de tank. 2. Difetto di candela. 2. De bougie is defect. 3. Collegamento della candela difettoso. 3.
  • Seite 76 8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación. Suivre la procédure suivante une fois la saison terminée: The following steps should be taken when mowing sea- son is over: • En fin de saison, suivre la procédure suivante pour le •...
  • Seite 77 8. Rismessaggio. 8. Stallen. Al termine della stagione effettuare i seguenti inter- Aan het einde van elk maaisezoen moeten de vol gen de venti: maatregelen worden genomen: • Pulire tutto il tagliaerba e particolarmente sotto il co per chio • Maak de hele machine schoon, in het bijzonder de bin- della falciatrice.
