Sensor der Bauform QS30EX-RX – Hochleistungs-Einweglichtschranke
Die innovative Schaltung dieser Sensoren bietet die höchste
Festigkeit gegen elektromagnetische und
Hochfrequenzstörungen bei nicht synchronisierten Sender-
Empfänger-Paaren. Für Anwendungen, bei denen das
Problem des optischen Übersprechens zwischen mehreren
Sensorpaaren besteht, stellen die Sensoren zwei
Modulationsfrequenzen zur Auswahl (A und B). (Jeder Sender
muss auf die gleiche Frequenz eingestellt werden wie sein
Empfänger, siehe "Sensorausrichtung" auf Seite
Je nach Ausführung sind Hellschaltungs- und
Dunkelschaltungs-Ausgänge erhältlich. Jede Ausführung hat
zwei Ausgänge, die gleichzeitig schalten: je einen (Strom
ziehenden) NPN- und einen (Strom liefernden) PNP-Ausgang.
Im Hellschaltungsmodus (LO) ist der Ausgang eingeschaltet,
wenn das Zielobjekt im Vergleich zum konfigurierten/
eingelernten Zielobjekt gleich viel oder mehr Licht zum Sensor
zurücksendet, und ausgeschaltet, wenn der Sensor weniger
Licht als das konfigurierte/eingelernte Zielobjekt erkennt. Im
Dunkelmodus (DO) ist der Ausgang eingeschaltet, wenn das
Zielobjekt weniger Licht zum Sensor zurücksendet als das
konfigurierte Zielobjekt, und ausgeschaltet, wenn der Sensor
mehr Licht als das konfigurierte/eingelernte Zielobjekt erkennt.
Bei einer Einweglichtschranke bedeutet Hellschaltung, dass der Ausgang eingeschaltet ist, wenn der Strahl frei ist, und Dunkelschaltung
bedeutet, dass der Ausgang eingeschaltet ist, wenn der Strahl blockiert ist.
Es sind zusätzliche Konfigurationsoptionen erhältlich. Wenden Sie sich für Informationen zu den folgenden Optionen bitte an Banner
Engineering:
• Bis zu vier zusätzliche Modulationsfrequenzen
• Modifizierte Sensor-Funktionsreserve
• Ein- und Ausschaltverzögerung
• Ausführungen mit festen Modulationsfrequenzen
Jeder Sensor hat eine grüne Betriebs-LED (Ein/Aus) und gelbe LEDs zur Anzeige der eingestellten Modulationsfrequenz. Darüber
hinaus haben Empfänger eine gelbe LED, die aufleuchtet, wenn die Ausgänge leiten, sowie eine Balkenanzeige mit 4 Balken zur
Anzeige der Signalstärke relativ zum Schaltpunkt (je mehr Balken leuchten, desto mehr Licht wird empfangen).

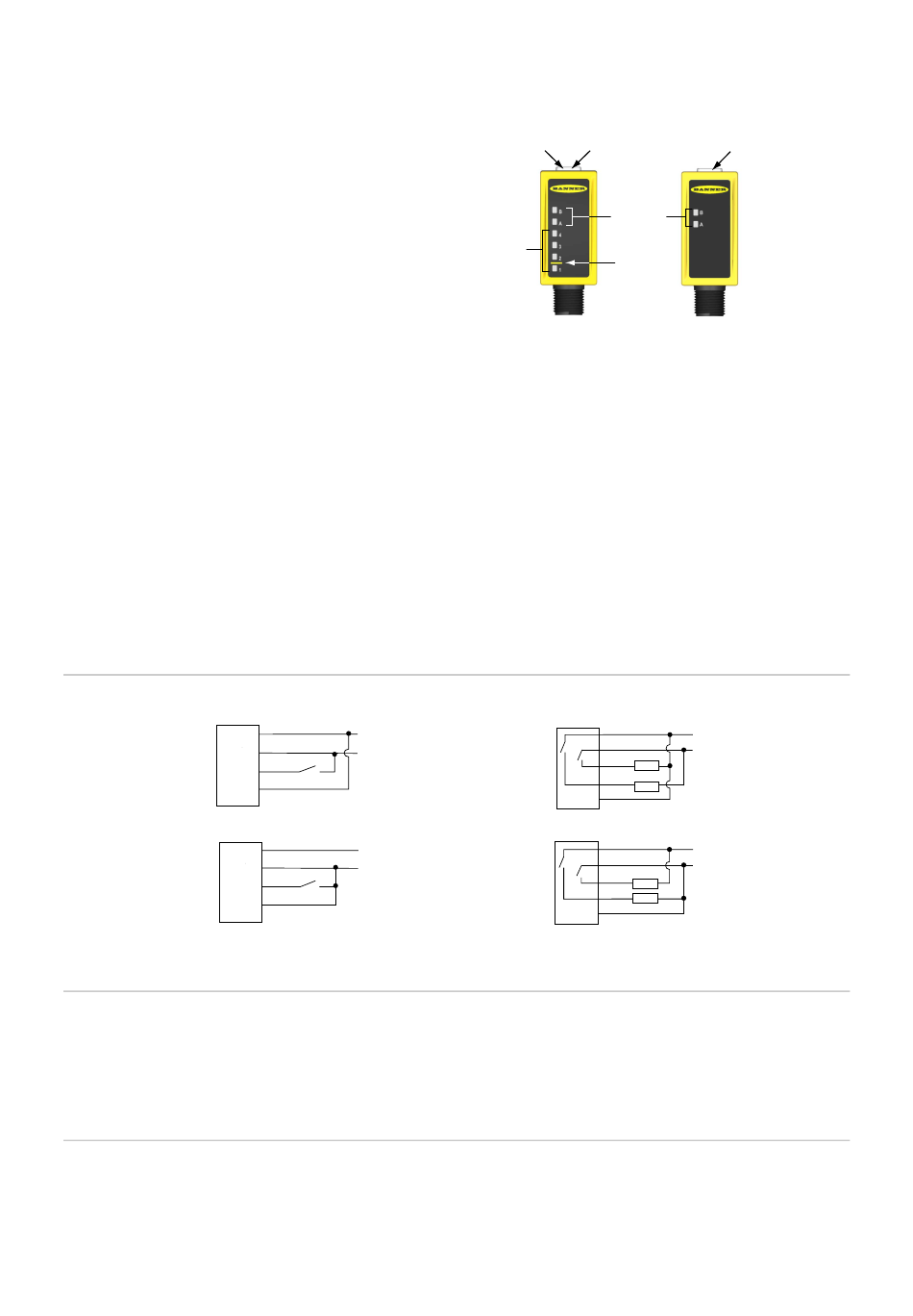

Schaltpläne
Frequenz A
Frequenz B
Sensor-Konfiguration
Die Modulationsfrequenz (A oder B) wird durch den Anschluss des grauen Leiters selektiert (bei Kabel-Ausführungen; bzw. Pin 5 bei
Steckverbinder-Ausführungen – siehe
A eingestellt, durch „–"-Spannung Frequenz B.
Zum Deaktivieren (oder Sperren) der Sender-LED für Tests des Empfängers muss der weiße Leiter an die „–"-Versorgungsspannung
angeschlossen werden.
Sensorausrichtung
Stellen Sie zuerst den Sender ein, dann den Empfänger.
1. Überprüfen Sie, ob beide Sensoren für dieselbe Modulationsfrequenz verdrahtet sind. Stellen Sie dann die Position des
Senders so ein, dass die Signalstärke-Balkenanzeige des Empfängers die höchste empfangene Signalstärke anzeigt (die
höchste Anzahl leuchtender Balken).
2. Ziehen Sie die Befestigungsteile des Senders fest. Wiederholen Sie den Vorgang dann für den Empfänger.
page 2 of 6
2.)
Sender
braun
+
10-30 V DC
blau
–
weiß
Sperrung des Strahls
grau
Frequenz wählen
braun
+
10-30 V DC
blau
–
weiß
Sperrung des Strahls
grau
Frequenz wählen
"QS30EX – Schaltpläne" auf Seite
© Banner Engineering Corp. Alle Rechte vorbehalten.
www.bannerengineering.com
Sender- und Empfänger-LEDs
Power ON/OFF Output Conducting
(Green) (Amber)
Modulation
Frequency
Signal
Selection
Strength
Indicators
Light Bar
Sensing
Threshold
Receiver
Indicators
braun
blau
weiß
Last
schwarz
Last
grau
braun
blau
weiß
Last
schwarz
Last
grau
2). Durch „+"-Spannung oder keinen Anschluss wird Frequenz
Power ON/OFF
(Green)
Emitter
Indicators
Empfänger
+
10-30 V DC
–
100 mA maximale Last
Frequenz wählen
+
10-30 V DC
–
100 mA maximale Last
Frequenz wählen
