Geberit COMFORTLIGHT Systemhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Geberit COMFORTLIGHT
Inhaltszusammenfassung für Geberit COMFORTLIGHT

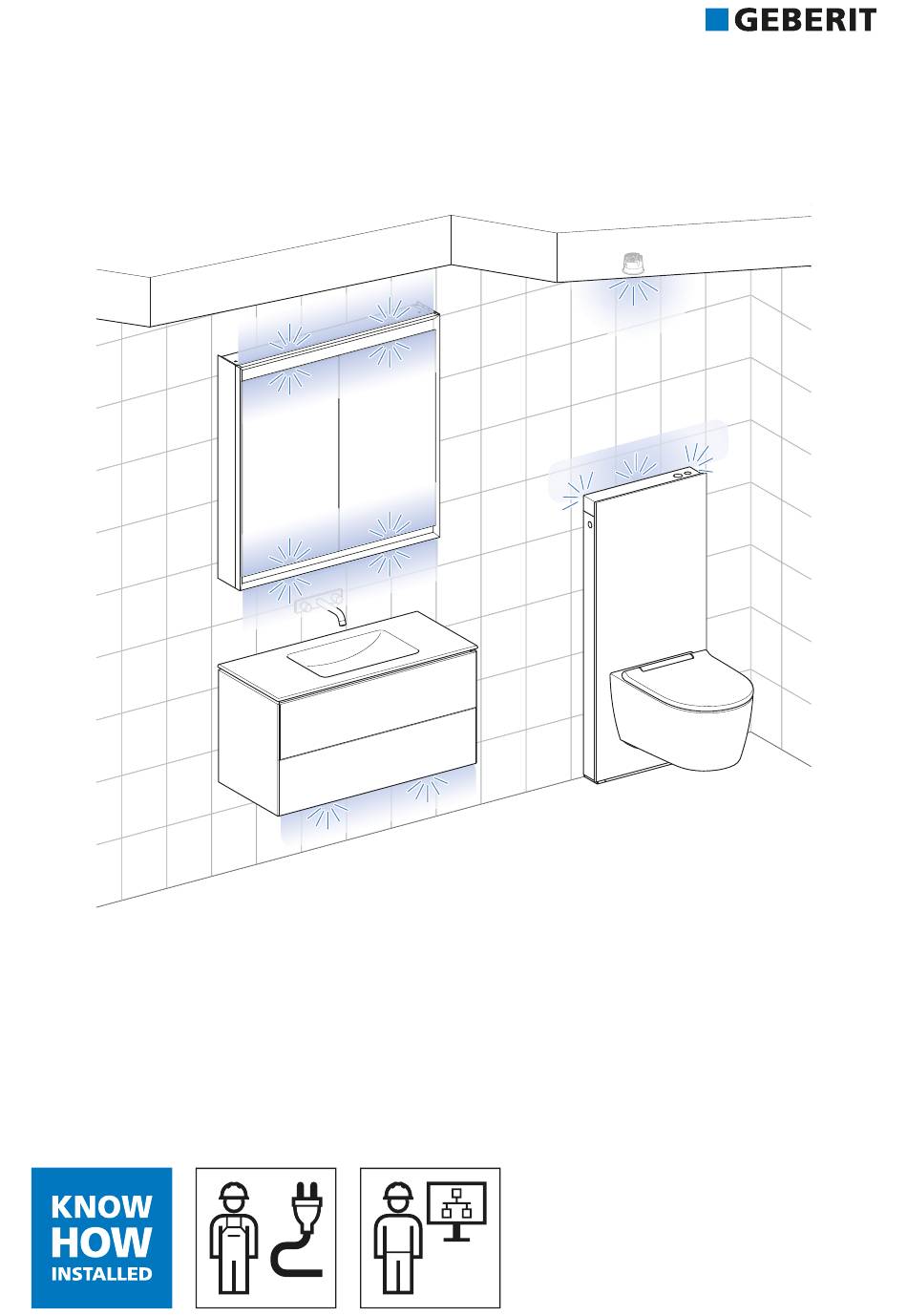

- Seite 1 GEBERIT COMFORTLIGHT SYSTEMHANDBUCH...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu diesem Dokument..................Zweck............................Weiterführende Dokumente ..................... Sicherheit ....................... Zielgruppe ..........................Sicherheitshinweise ......................... Systemübersicht ................... Übersicht Vernetzung....................... Lichtkonzept ..........................Übersicht Komponenten ......................Planung ......................Elektroanschluss ........................Gruppenzuordnung und Konfiguration ..................Konfiguration von Fremdprodukten..................18014409606080523 © 12-2023 972.009.00.0(00) -
Seite 4: Zu Diesem Dokument
1.1 Zweck Zu diesem Dokument Zweck Dieses Systemhandbuch beschreibt die DALI-Vernetzung aller Geberit ComfortLight Geräte. Es enthält alle Informationen, die für die Planung, die Installation, die Inbetriebnahme und den Betrieb erforderlich sind. Weiterführende Dokumente Dieses Systemhandbuch enthält umfassende Informationen zur Vernetzung der Geberit ComfortLight Geräte. -
Seite 5: Sicherheit
Erfahrung befähigt ist, Risiken zu erkennen und Gefährdungen zu vermeiden, die bei der Planung, der Installation und der Benutzung der Produkte auftreten können. Sicherheitshinweise Beim Einsatz der Geberit ComfortLight Geräte sind folgende Sicherheitshinweise zu beachten: • Elektroanschlüsse nur durch ausgebildete Elektrofachkräfte durchführen lassen. -
Seite 6: Systemübersicht
Abbildung 2: Beispiel Linearvernetzung Lichtkonzept Das Geberit ComfortLight Lichtkonzept ist so ausgelegt, dass die Farbtemperatur aller Leuchten im DALI- Netzwerk synchron geschaltet ist, das heisst, die Leuchten weisen stets die gleiche Farbtemperatur auf. Die Helligkeit wird hingegen je nach Leuchtentyp (Arbeitslicht oder indirekte Beleuchtung) geregelt. Die Geräte werden dazu Gruppen zugeordnet und gruppenweise angesteuert. -
Seite 7: Übersicht Komponenten
3 Systemübersicht 3.3 Übersicht Komponenten Übersicht Komponenten Kategorie Geräte Geberit ONE Spiegelschrank mit ComfortLight (als Master immer erforderlich) Geberit Steckdosenelement mit ComfortLight-Modul, für Geberit ONE Waschtischunterschränke Geberit ComfortLight Geräte Geberit Monolith Plus Sanitärmodul für WC (ab Baujahr 2023) Geberit LED-Deckenspot DALI, für... - Seite 8 Abdeckung eingebaut werden. DALI-fähige Fremdprodukte wurden nicht von Geberit getestet. Eine einwandfreie Funktion kann nicht gewährleistet werden. Die synchrone Anbindung an die Geberit ComfortLight Produkte bedarf einer Konfiguration der Steuerungsparameter → siehe „Gruppenzuordnung und Konfiguration“, Seite 11. Es können alle Eingabegeräte zusammen genutzt werden.
-
Seite 9: Planung
Planung Elektroanschluss Geberit ComfortLight Geräte werden mit einem 5-adrigen Kabel in das DALI-Netzwerk eingebunden. Neben den 3 Adern für die 230-V-Versorgungsspannung (L/N/PE) dienen 2 Adern für die Versorgungsspannung und die Kommunikation des DALI-Busses (DA+/DA-). Dadurch können alle Geberit ComfortLight Geräte einfach installiert und gleichzeitig angesteuert werden. - Seite 10 4.1 Elektroanschluss DALI-Netzteil Abbildung 4: Verbindung der Geberit ComfortLight Geräte im DALI-Netzwerk Geberit ONE Spiegelschrank mit ComfortLight (als Master immer erforderlich) Das DALI-Netzteil kann z. B. im Spiegelschrank unter der Abdeckung eingebaut werden Geberit LED-Deckenspot DALI, für ComfortLight Geberit Monolith Plus Sanitärmodul für WC (ab Baujahr 2023) Geberit Steckdosenelement mit ComfortLight-Modul, für Geberit ONE Waschtischunterschränke...
-
Seite 11: Gruppenzuordnung Und Konfiguration
4 Planung 4.2 Gruppenzuordnung und Konfiguration Gruppenzuordnung und Konfiguration Geberit ComfortLight Geräte sind durch die Steuerung in den Geberit ONE Spiegelschränken bereits konfiguriert. Die Gruppenzuordnung ist wie folgt festgelegt: Gruppe Funktion Farbtemperatur Helligkeit Geberit ONE Spiegelschrank Helligkeit Arbeitslicht z. B. für Geberit LED- Deckenspot DALI, für ComfortLight... - Seite 12 4 Planung 4.3 Konfiguration von Fremdprodukten Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com www.geberit.com 18014409606080523 © 12-2023 972.009.00.0(00)
