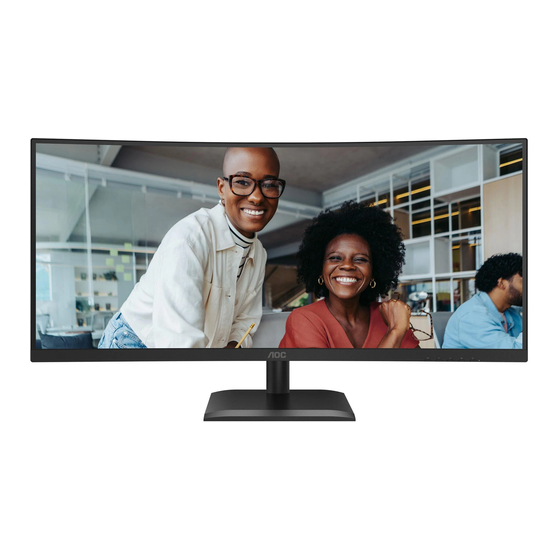

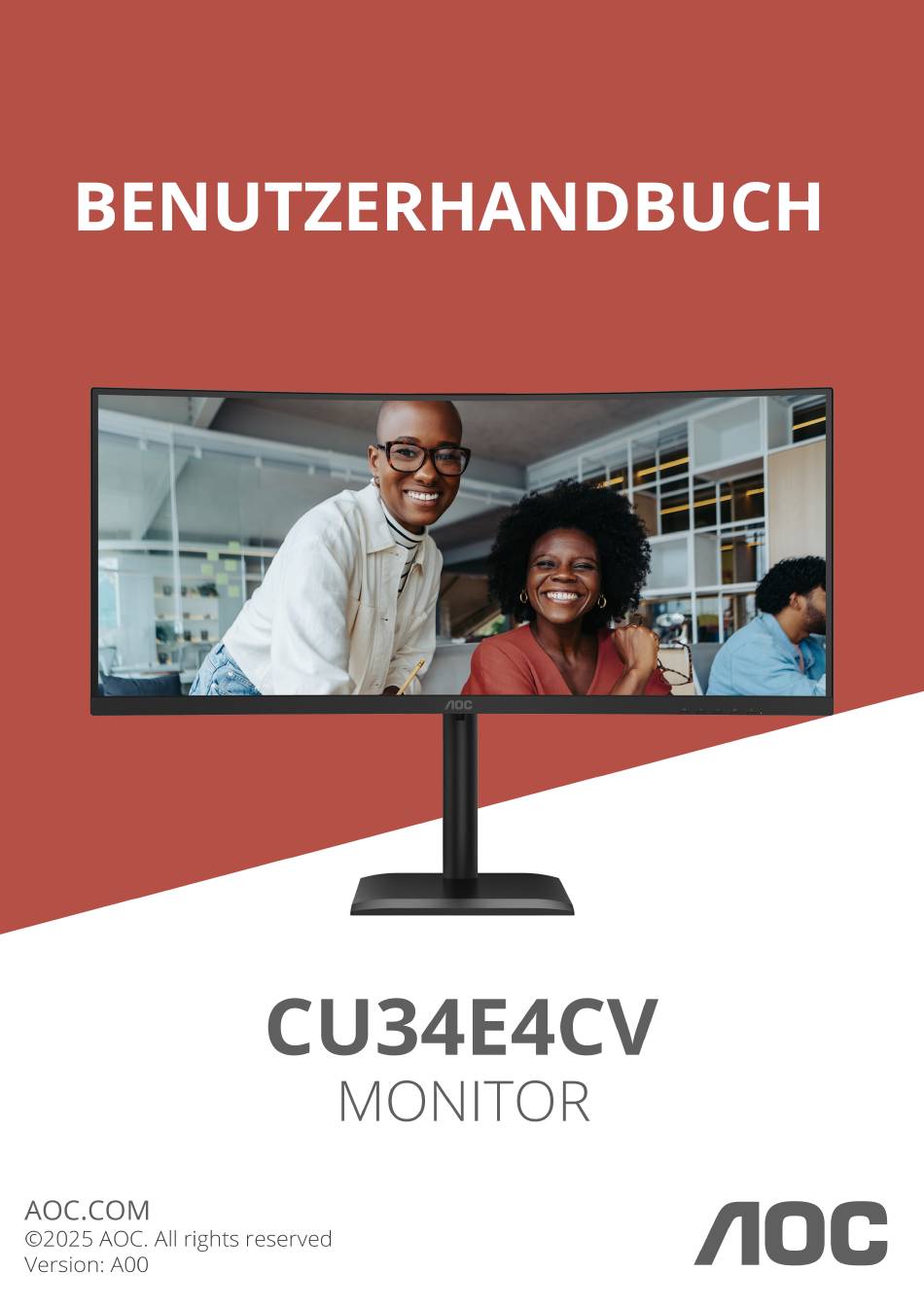

AOC CU34E4CV Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für AOC CU34E4CV
Inhaltszusammenfassung für AOC CU34E4CV
-
Seite 2: Inhaltsverzeichnis
OSD Setup (OSD-Einstellung) ........................26 Information(Πληροφορίες) ........................... 27 LED-Anzeige ................................28 Problemlösung..................................29 Technische Daten ................................30 Allgemeine Angaben ............................... 30 Richtlinie zu Pixelfehlern bei Flachbildmonitoren von AOC ..................32 Voreingestellte Anzeigemodi ........................... 34 Pinbelegung ................................35 Plug-and-Play ................................36... -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. -
Seite 8: Einrichtung
Monitor Quick Start Guide Warranty Card Stand Base Power Cable USB Cable USB C-C HDMI Cable DisplayPort Cable Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen: Specification for base screw: M6*17 mm (effective thread 5.5 mm) NOTE: Display design may differ from those illustrated. -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Zur Erzielung eines optimalen Betrachtungserlebnisses sollten Sie darauf achten, dass Sie Ihr gesamtes Gesicht am Bildschirm sehen können. Anschließend passen Sie den Winkel je nach Vorlieben an. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 3 4 5 6 7 8 9 10 1.Wechselschalter 2.Stromversorgung 3.DisplayPort 4. HDMI1 5.HDMI2 6.USB C 7.USB3.2 Gen1 x 2 8.USB Upstream 9.RJ45 10.Kopfhörer 11.USB3.2 Gen1x 2 12.USB3.2 Gen1 nachgeladen + Ladenx1 PC-Verbindung 1. -
Seite 12: Wall Mounting
Dk=8.0 H=2.0 Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. Wenden Sie sich für die Wandmontage immer an den Hersteller. * Displaydesign kann von Abbildung abweichen. Warnung •... -
Seite 13: Adaptive-Sync-Function
Adaptive-Sync-Function 1. Die Adaptive-Sync-Funktion funktioniert mit DisplayPort/HDMI/USB C 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www.AMD.com Grafikkarten • Radeon™ RX Vega Serie • Radeon™ RX 500 Serie • Radeon™ RX 400 Serie •... -
Seite 14: Kvm-Funktion
Was ist KVM? Mit der KVM-Funktion können Sie zwei PCs oder zwei Notebooks oder einen PC und ein Notebook an einem AOC- Monitor anzeigen und die beiden Geräte mit einem Set aus Tastatur und Maus steuern. Schalten Sie Ihre Steuerung über Ihren PC oder Notebook-Geräte um, indem Sie die Eingangssignalquelle unter „Eingangswahl“... - Seite 15 CONTRAST PRESET MODE RESOLUTION INPUT SOURCE BRIGHTNESS Standard 3440X1440 Display Port Game Setting Language Preset Mode USB Selection Picture USB-C Input USB Standby Mode PIP/PBP Smart Power Settings Break Reminder Audio PD:90W[max.] USB Selection Funktionsbeschreibung (USB-Auswahl) Auto Automatische Auswahl von USB-C oder USB Up je nach Eingangsquelle. USB C Bietet USB-Hub-Funktion über das Type-C-Kabel.
-
Seite 16: Anpassung
Anpassung Schnelltasten Quelle / Verlassen Nutzer-anpassen-Taste (Color Space(Εύρος χρώματος))/ USB Selection (USB Auswahl) / Menü / Enter Stromversorgung Menü / Enter Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Stromversorgung Drücken Sie zum Ein-/Ausschalten des Monitors die Ein-/Austaste. Nutzer-anpassen-Taste (Color Space(Εύρος χρώματος))/ Diese Schnelltastenfunktion im OSD-Menü... -
Seite 17: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. BRIGHTNESS CONTRAST PRESET MODE RESOLUTION INPUT SOURCE Standard 3440X1440 Display Port Game Setting Shadow Control Preset Mode Low Input Lag Picture Game Color Input Adaptive-Sync PIP/PBP Dial Point Settings Dark Boost Audio PD:90W[max.] 1). -
Seite 18: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) BRIGHTNESS CONTRAST PRESET MODE RESOLUTION INPUT SOURCE Standard 3440X1440 Display Port Game Setting Shadow Control Preset Mode Low Input Lag Picture Game Color Input Adaptive-Sync PIP/PBP Dial Point Settings Dark Boost Audio PD:90W[max.] Schattensteuerung-Standard ist 0, dann kann der Endanwender zwischen 0 bis 20 anpassen;... - Seite 19 Hinweis: Wenn „Color Space“ (Farbraum) unter „Picture“ (Bild) auf sRGB eingestellt ist, können die Elemente „Shadow Control“ (Schattensteuerung), „Game Color (Spielfarbe)“, „MBR“ nicht angepasst werden.
-
Seite 20: Preset Mode (Voreinstellter Modus)
Preset Mode (Voreinstellter Modus) BRIGHTNESS CONTRAST PRESET MODE RESOLUTION INPUT SOURCE Standard 3440X1440 Display Port Game Setting Standard Preset Mode Internet Picture Movie Input Photographer PIP/PBP Eco Mode Reading Settings Audio PD:90W[max.] Standard Verbessert die Lesbarkeit für geeignete Web- und Mobile-Spiele. Internet (Internet) Internet-Modus. -
Seite 21: Picture(Εικόνα)
Picture(Εικόνα) BRIGHTNESS CONTRAST PRESET MODE RESOLUTION INPUT SOURCE Standard 3440X1440 Display Port Game Setting Brightness Preset Mode Contrast Picture Color Space Input Sharpness PIP/PBP Gamma Settings Color Temp. Audio PD:90W[max.] Brightness (Helligkeit) 0-100 Helligkeitsregelung Contrast (Kontrast) 0-100 Kontrast vom Digital-Register Panel Native Standard-Farbraum-Fenster. - Seite 22 Off (Aus) / Weak (Schwach) / Clear Vision Full-screen apply sharpening function. Medium (Mittel) / Strong (Stark) Image Ratio Full(Vollbild) / Aspect Seitenverhältnis der Bildanzeige wählen (Seitenverhältnis) (Seitenverhältnis)/1:1 Hinweis: 1). Wenn “Lesen /HDR-Effekt – Bild/HDR-Effekt – Film/HDR-Effekt – Spiel/Gleichmäßigkeit/FPS/RTS/Rennen” unter “Voreingestellter Modus”...
-
Seite 23: Input (Eingang)
Input (Eingang) BRIGHTNESS CONTRAST PRESET MODE RESOLUTION INPUT SOURCE Standard 3440X1440 Display Port Game Setting Auto Preset Mode HDMI1 Picture HDMI2 Input DisplayPort PIP/PBP USB C Settings Audio PD:90W[max.] Auto Wählen Sie die Eingangsquelle automatisch aus. HDMI1 Wählen Sie die HDMI1-Eingangsquelle aus. HDMI2 Wählen Sie die HDMI2-Eingangsquelle aus. -
Seite 24: Pip/Pbp
PIP/PBP BRIGHTNESS CONTRAST PRESET MODE RESOLUTION INPUT SOURCE Standard 3440X1440 Display Port Game Setting PIP/PBP Mode Preset Mode Main Source Picture Sub Source Input Audio PIP/PBP Size Settings Position Audio PD:90W[max.] PIP / PBP Mode (PIP/PBP- Off (Aus) / PIP (BiB) / PBP (BuB) BiB oder BuB de-/aktivieren Modus) Main Source... - Seite 25 Sub Source (Subqu.) HDMI1 HDMI2 DisplayPort USB C HDMI1 HDMI2 Main Source (Hauptqu.) DisplayPort USB C * : Wenn PIP aktiviert ist und HDMI und DisplayPort gleichzeitig als primäre Bildschirmquelle und sekundäre Bildschirmquelle eingegeben werden, unterstützt der andere DisplayPort-Anschluss maximal WQHD 60 Hz 8 Bit (RGB- oder YCbCr 444-Format oder 420-Format).
-
Seite 26: Settings(Ρυθμίσεις)
Settings(Ρυθμίσεις) BRIGHTNESS CONTRAST PRESET MODE RESOLUTION INPUT SOURCE Standard 3440X1440 Display Port Game Setting Language Preset Mode USB Selection Picture USB-C Input USB Standby Mode PIP/PBP Smart Power Settings Break Reminder Audio PD:90W[max.] Language (Sprache) Sprache des Bildschirmmenüs wählen USB Selection Auto / USB C / USB UP Wählen sie einen uplink zu USB. -
Seite 27: Audio
Audio BRIGHTNESS CONTRAST PRESET MODE RESOLUTION INPUT SOURCE Standard 3440X1440 Display Port Game Setting Volume Preset Mode Mute Picture Input PIP/PBP Settings Audio PD:90W[max.] Volume 0-100 Lautstärkeregelung. (Lautstärke) Off (Aus) / On Mute(Stumm) Ton stumm schalten. (Ein) -
Seite 28: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) BRIGHTNESS CONTRAST PRESET MODE RESOLUTION INPUT SOURCE Standard 3440X1440 Display Port OSD Setup Transparence Information H. Position V. Position OSD Time Out Firmware Upgrade User Key PD:90W[max.] Transparence 0-100 Transparenz des Bildschirmmenüs anpassen (Transparenz) H. Position 0-100 Horizontale Position des Bildschirmmenüs anpassen (H-Position) V. -
Seite 29: Information(Πληροφορίες)
Information(Πληροφορίες) BRIGHTNESS CONTRAST PRESET MODE RESOLUTION INPUT SOURCE Standard 3440X1440 Display Port OSD Setup Input HDMI2 000000000 Information Resolution 3440x1440@60Hz FW Version V1.00 Brightness Firmware Date 20250430 Gamma Sync Adaptive-Sync HBR2/HBR3 PD:90W[max.]... -
Seite 30: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 31: Problemlösung
Bildstörungen Führen Sie die automatische Anpassung durch. Bitte lesen Sie die Informationen zu rechtlichen Bestimmungen und Kundendienst unter www.aoc.com (suchen Sie auf der Support-Seite nach Richtlinien und Service dem in Ihrem Land erworbenen Modell und den Informationen zu rechtlichen Bestimmungen und Kundendienst ). -
Seite 32: Technische Daten
Technische Daten Allgemeine Angaben Modellname CU34E4CV Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 86,4cm (Diagonale) Pixelabstand 0,23175mm (H) × 0,23175mm (V) Anzeigefarben 1.07B Horizontale Abtastfrequenz 30k~190kHz Horizontale Abtastbreite 797,22mm (Maximum) Vertikale Abtastfrequenz 48~120Hz Vertikale Abtastbreite 333,72mm (Maximum) Optimale Auflösung 3440x1440@60Hz 3440x1440@100hz(HDMI) Max resolution 3440x1440@120Hz (DisplayPort/USB C) Plug &... - Seite 33 Hinweis: 1). Die maximale Anzahl der von diesem Produkt unterstützten Anzeigefarben beträgt 1,07 Mrd. und die Einstellungsbedingungen sind wie folgt (möglicherweise gibt es aufgrund der Ausgangsbeschränkung einiger Grafikkarten Abweichungen): HDMI2.0 DisplayPort1.4 USBC@USB3.2 USBC@USB2.0 YCbCr420 YCbCr444 YCbCr420 YCbCr444 YCbCr420 YCbCr444 YCbCr420 YCbCr444 YCbCr422 YCbCr422...
-
Seite 34: Richtlinie Zu Pixelfehlern Bei Flachbildmonitoren Von Aoc
Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben, jedoch wird von AOC garantiert, dass alle Bildschirme mit einer inakzeptablen Anzahl an Defekten entweder repariert oder gemäß der Gewährleistung ersetzt werden. In diesem Hinweis werden die verschiedenen Arten von Pixelfehlern erläutert und akzeptable Defektstufen für jede Art definiert. - Seite 35 Toleranzen bei Pixeldefekten Damit Sie innerhalb der Gewährleistungsfrist Anspruch auf Reparatur oder Ersatz infolge von Pixeldefekten haben, muss ein TFT-Monitor in einem Flachbildschirm von AOC Pixel oder Subpixel aufweisen, die die in den nachstehenden Tabellen aufgeführten Toleranzen überschreiten. Ständig leuchtendes Pixel...
-
Seite 36: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung(±1Hz) Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@67Hz 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 1024x768@75Hz 60.023 75.029 1440x900@60Hz 55.935 59.887... -
Seite 37: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 38: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
