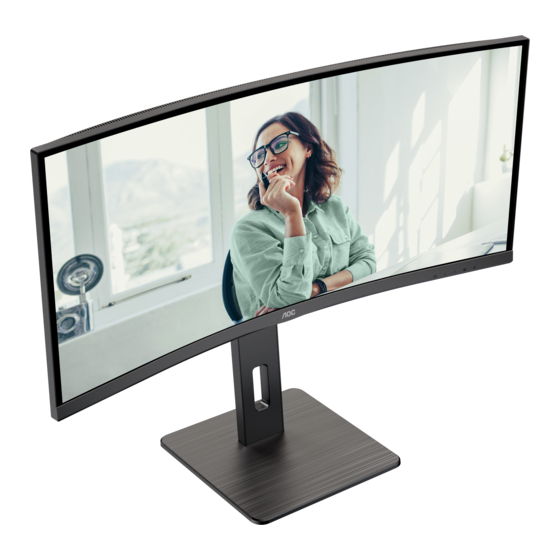

- Seite 1 LCD-Monitor Bedienungsanleitung CU34P3CV www.aoc.com ©2022 AOC. All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 KVM-Funktion ................................9 Monitor anschließen ..............................10 Wandmontage ................................. -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem weichen, mit Wasser angefeuchteten Tuch. Verwenden Sie bei der Reinigung ein weiches Baumwoll- oder Mikrofasertuch. Das Tuch sollte angefeuchtet und fast trocken sein. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse gelangen. Bitte ziehen Sie das Netzkabel, bevor Sie das Produkt reinigen. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Quick Start Warranty Card Stand Base HDMI Cable DP Cable USB C-C Cable USB C-A USB C-C/A Cable Power Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Bitte legen Sie den Monitor zur Vermeidung von Kratzern auf einen weichen, flachen Untergrund. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: -5°... -
Seite 11: Kvm-Funktion
Was ist KVM? Mit der KVM-Funktion können Sie zwei PCs oder zwei Notebooks oder einen PC und ein Notebook an einem AOC- Monitor anzeigen und die beiden Geräte mit einem Set aus Tastatur und Maus steuern. Schalten Sie Ihre Steuerung über Ihren PC oder Notebook-Geräte um, indem Sie die Eingangssignalquelle unter „Eingangswahl“... -
Seite 12: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 3 4 5 6 7 8 9 10 1. Ein-/Ausschalter 2. Netzanschluss 3. HDMI 4. DP 5. USB C 6. RJ45 Input 7. USB-PC upstream 8. USB 3.2 Gen 1+Schnellladenx1 9. - Seite 13 USB-Docking USB C RJ-45-LAN-Treiberinstallation Installieren Sie den Realtek-LAN-Treiber, bevor Sie dieses USB C-Docking-Display nutzen. Dieser Treiber kann von der AOC-Website im Abschnitt „Treiber und Software“ heruntergeladen werden.
-
Seite 14: Wandmontage
5. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. * Displaydesign kann von Abbildung abweichen. Warnung: 1. -
Seite 15: Adaptive-Sync-Function
Adaptive-Sync-Function 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com Grafikkarten • Radeon RX Vega series • Radeon RX 500 series • Radeon RX 400 series •... -
Seite 16: Anpassung
Anpassung Schnelltasten Quelle / Verlassen USB-Auswahl)/Clear Vision-Demo< Lautstärke / > Menü / Enter Ein/Aus Schalter Drücken Sie die Ein- / Aus-Taste, um den Monitor ein- und auszuschalten. Menü / Auswählen Aktivieren Sie das OSD-Menü oder die Bestätigung der Funktionseinstellung. Lautstärke / Erhöhung Wenn das OSD-Menü... - Seite 17 Clear Vision-Demo 1. Halten Sie die „<“-Taste zum Aktivieren der Clear Vision-Demo 5 Sekunden gedrückt und die Meldung „Clear Vision- Demo: on“ (Clear Vision-Demo: Ein) erscheint 5 Sekunden lang im Display. Halten Sie die „<“-Taste noch einmal 5 Sekunden gedrückt und Clear Vision-Demo wird deaktiviert.
-
Seite 18: Osd Setting (Bildschirmmenüeinstellungen)
OSD Setting (Bildschirmmenüeinstellungen) Grundlegende, einfache Anleitung zu den Bedientaste. Luminance Color Setup Picture Boost OSD Setup PIP Setting Game Setting Extra Exit Contrast Gamma Gamma1 Brightness HDR Mode Eco mode Standard 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). -
Seite 19: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Color Setup Picture Boost OSD Setup PIP Setting Game Setting Extra Exit Contrast Gamma Gamma1 Brightness Eco mode Standard HDR Mode Contrast (Kontrast) 0-100 Kontrast vom Digital-Register Brightness (Helligkeit) 0-100 Helligkeit sregelung Standard Standardmodus Text Textmodus Internet Internetmodus Game (Spiel) Spielmodus... -
Seite 20: Color Setup (Farbeinstellung)
Color Setup (Farbeinstellung) Color Setup Luminance Picture Boost OSD Setup PIP Setting Game Setting Extra Exit LowBlue Mode Color Temp. Warm DCB Mode Green DCB Demo Blue Warme Farbtemperatur vom EEPROM Warm abrufen Normale Farbtemperatur vom EEPROM Normal abrufen Color Temp. (Farb- Kühle Farbtemperatur vom EEPROM Cool (Kühl) temp.) -
Seite 21: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) Picture Boost OSD Setup PIP Setting Extra Exit Luminance Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Clear Vision Bright Frame (Hell- ON (Ein)/OFF (Aus) Hellen Rahmen aktivieren/deaktivieren er Rahm.) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) -
Seite 22: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) PIP Setting Game Setting Extra Exit Luminance OSD Setup Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability High-Res. USB Selection Auto Language Sprache des Bildschirmmenüs wählen (Sprache) Timeout (OSD- 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen Auszeit) -
Seite 23: Pip Setting (Bib-Einstellung)
PIP Setting (BiB-Einstellung) PIP Setting Game Setting Extra Exit Luminance Color Setup Picture Boost OSD Setup Swap Size Small Position Main Source HDMI Right-Up Audio Sub Source BiB oder BuB de-/aktivieren Off (Aus) / PIP / PBP Main Source Eingangsauswahlinhalt folgen Hauptbildschirmquelle wählen (Hauptqu.) Sub Source... -
Seite 24: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Extra Exit Luminance Game Setting Color Setup Picture Boost OSD Setup PIP Setting Frame Counter Game Mode Game Color Shadow Control Overdrive DialPoint Low Input Lag Adaptive-Sync Off (Aus) Keine Optimierung per SmartImage Zum Spielen von Egoshootern (FPS). Verstärkt Details in dunklen Szenen. -
Seite 25: Extra
Extra Exit Picture Boost OSD Setup Extra Luminance Color Setup PIP Setting Game Setting Input Select Auto DDC/CI Resolution : 3440(H)X1440(V) Off Timer Reset H. Frequency : 89 KHz Image Ratio Wide V. Frequency : 60 Hz Input Select (Eingang- Auto/HDMI/DP/USB C Eingabesignalquelle auswählen swahl) -
Seite 26: Exit (Beenden)
Exit (Beenden) Luminance Exit Color Setup Picture Boost OSD Setup PIP Setting Game Setting Extra Exit Bildschirmmenü verlassen (Beenden) -
Seite 27: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 28: Problemlösung
Drücken Sie die Schnelltaste (AUTO). Bitte beachten Sie die Informationen zu Richtlinien und Service in der CD- Richtlinien und Service Anleitung oder unter www.aoc.com (um das in Ihrem Land erworbene Modell oder Informationen zu Richtlinien und Service auf der Support-Seite zu finden.) -
Seite 29: Technische Daten
Technische Daten Allgemeine Angaben Modellname CU34P2C Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 86,4 cm (Diagonale) Pixelabstand 0,23175mm (H) × 0,23175mm (V) Horizontale Abtastfrequenz 30-160KHZ Horizontale Abtastbreite (Maximum) 797,22mm Vertikale Abtastfrequenz 48-100HZ Vertikale Abtastbreite (Maximum) 333,72mm Optimale Auflösung 3440x1440 bei 60Hz Max resolution 3440x1440 bei 100Hz (HDMI/DP/USB C) Sonstiges Plug &... -
Seite 30: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 1024x768@75Hz 60.023 75.029 1280x1024@60Hz 63.981 60.020 SXGA 1280x1024@75Hz 79.976 75.025... -
Seite 31: Pinbelegung
Pinbelegung Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel Pin-Nr. -
Seite 32: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
