Inhaltszusammenfassung für Quelle privileg 135 SC

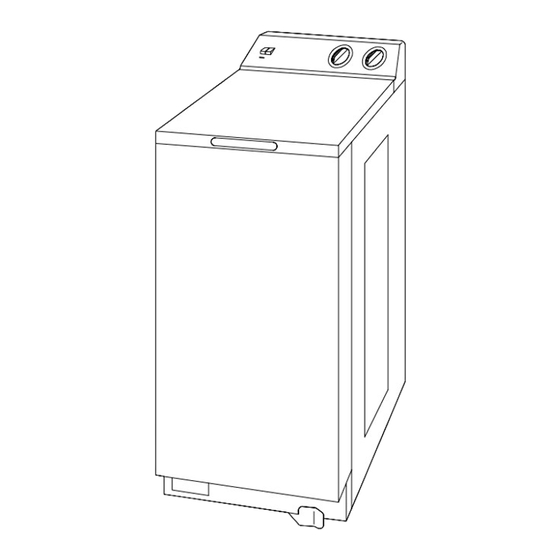

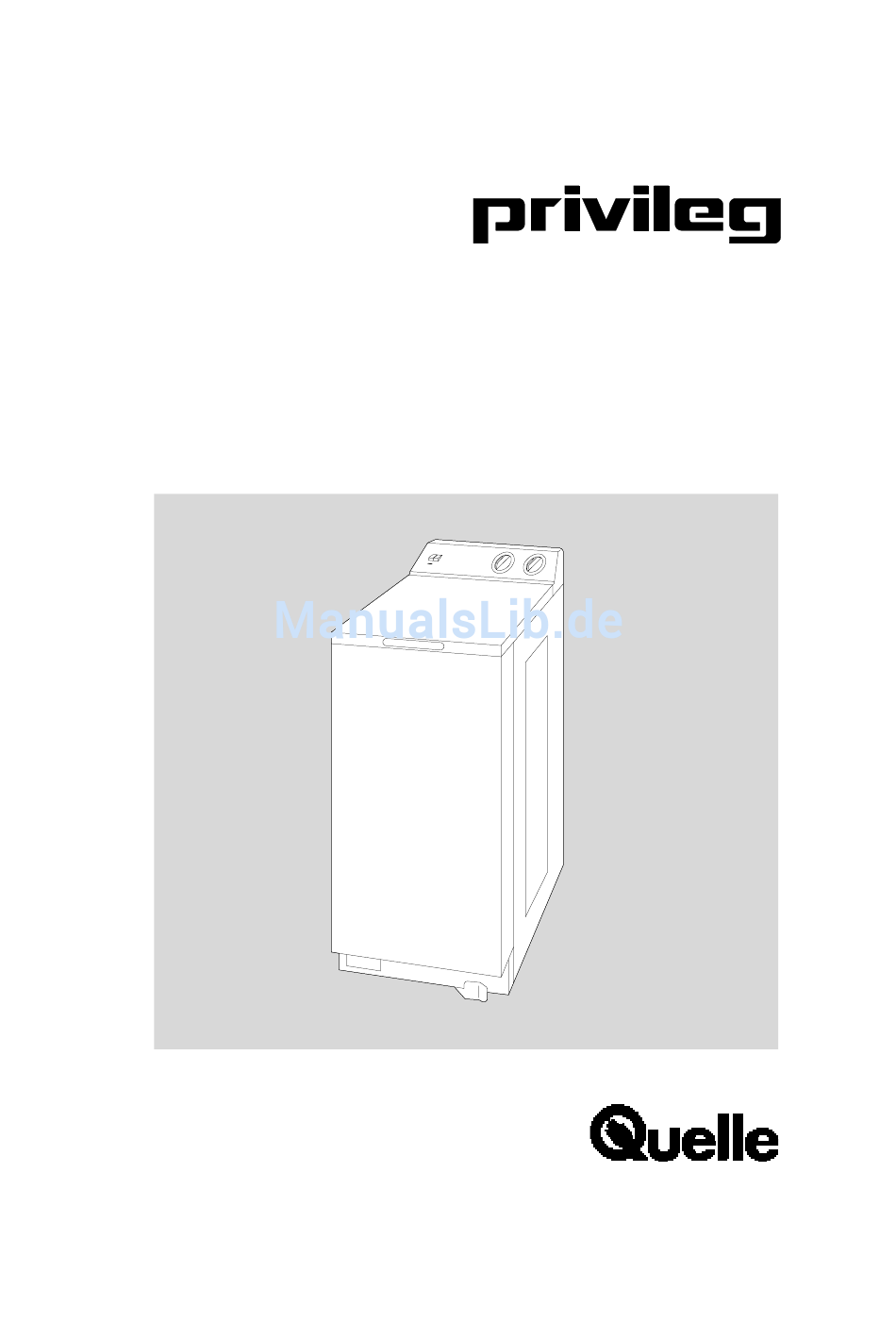

- Seite 1 Waschvollautomat Modelle 135 SC - 138 SC - 140 SC Gebrauchsanweisung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Quelle. Überzeugen Sie sich selbst: auf unsere Produkte ist Verlaß. Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anweisung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät vertraut zu werden.
-
Seite 3: Inhaltsverzeichnis
Pflege und Wartung ................... 27 Behebung kleiner Störungen ................30 Was ist, wenn ....................30 Kundendienst ....................31 Anschriften der Quelle-Kundendienststellen ............32 Technisch Daten ....................33 Programmübersicht für Modell 135 SC ............36/38 Programmablauf und Verbrauchswerte ............37/39 Programmübersicht für Modelle 138 SC und 140 SC ........40/42 Programmablauf und Verbrauchswerte ............ -
Seite 4: Verpackungsentsorgung
Verpackungsentsorgung Verpackungen und Packhilfsmittel von Als Packhilfsmittel sind bei Quelle nur Quelle Elektro-Großgeräten sind mit recyclingfähige Kunststoffe zugelassen, Ausnahme von Holzwerkstoffen z.B.: recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. 02** Verpackungen von Großgeräten können Sie bei der Anlieferung der Geräte unseren Vertragsspediteuren... -
Seite 5: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, daß das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann. -
Seite 6: Hinweise
Gerät, dann unterbrechen Sie zuständige Quelle-Kundendienststelle. bitte den Waschvorgang, durch Die Anschriften sind in der Gebrauchs- Abschalten des Gerätes anweisung und im Quelle-Katalog zu finden. Hinweise Die Gebrauchsanweisung gilt für Eventuell befinden sich in Ihrem mehrere Geräte. Deshalb ergeben sich Waschvollautomaten geringe Was- Detailabweichungen je nach Gerätetyp. -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Wasserablaufschlauch Griffmulde EIN/AUS-Taste Wasserzulaufschlauch Wahltaste Stromanschlußkabel Programm- wahlschalter Transportsicherungs- Temperatur- schrauben wähler Fahrrollen Wartungsklappe für Flusensieb... -
Seite 8: Transportsicherung
Transportsicherung Entfernen der Transportsicherungen Achtung Hinweis Bevor Sie das Gerät zum ersten Mal ist ratsam, alle Sicherheits- einschalten, müssen unbedingt die vorrichtungen für den Transport Sicherheitsvorrichtungen für den aufzubewahren, weil sie bei einem Transport wie folgt entfernt werden. eventuellen Umzug wieder montiert Das Entriegeln und Nivellieren wird mit werden müssen. - Seite 9 Die nun sichtbaren Öffnungen sind mit den Stöpseln (B), die sich im Beipack des Gerätes befinden, zu verschliessen. G x 2 +3 # Bitte überzeugen Sie sich, daß diese Teile dem Gerät entnommen wurden. Ihr Gerät ist nun transportentriegelt und kann angeschlossen werden.
-
Seite 10: Installation
Installation Aufstellung Soll das Gerät möglichst wandnah aufgestellt werden, so kann der Schlauchhalter an der Geräterückseite Der Waschvollautomat kann auf jedem abgeschnitten werden. Der Ansatz der ebenen und stabilen Fußboden aufgestellt Halterung muß jedoch erhalten bleiben. werden. Waagerechte, einwandfreie Aufstellung zum Beispiel mit einer Wasserwaage, überprüfen. -
Seite 11: Wasserzulauf
Wasserzulauf/Kaltwasser Der Quelle-Kundendienst hält derartige Schläuche bereit. Dazu ist ein Wasserhahn mit Schlauch- verschraubung 3/4" erforderlich. Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind ge- Der Wasserdruck (Fließdruck) muß 10 bis 100 N/cm² (1 - 10 bar) betragen. nauestens zu beachten! Der Waschvollautomat kann ohne Rück-... -
Seite 12: Elektrischer Anschluß
Elektrischer Anschluß Nur für Österreich Der Anschluß darf nur über eine Bei installationsseitiger Verwendung vorschriftsmäßig installierte Schutz- eines Fehlerstromschalters muß dieser kontakt-Steckdose an 220V-230V auch für pulsierende Fehlerströme (50 Hz) erfolgen. geeignet sein. Der Anschlußwert beträgt ca. 2,3 kW. Erforderliche Absicherung : 10 A - LS - L - Schalter. -
Seite 13: Umweltschutz Und Spar-Tips
Umweltschutz und Spar-Tips Umweltbewußt waschen, das heißt Ener- 4. Waschmittelzugabe gie, Wasser und Waschmittel sparen, Das Waschmittel entsprechend Wasser- ohne das Waschergebnis zu vernach- härte, Wäschemenge und Verschmut- lässigen. zungsgrad dosieren. Um Wasser und Waschmittel optimal zu Beachten Sie die Dosier-Hinweise auf nutzen, dauern die heutigen Waschpro- der Waschmittelverpackung. -
Seite 14: Beschreibung Der Bedienungsblende
Beschreibung der Bedienungsblende EIN/AUS SPAR BETRIEB Ein-Aus-Taste Betriebs-Kontrollampe Spar-Taste Programmverzeichnis Programm-Wahlschalter Temperaturwähler Hinweis Das Programm und die Temperatur sind richtig eingestellt, wenn der Buchstabe bzw. die Zahl, mit dem Markierungsstrich auf der Bedienungsblende übereinstimmen. -
Seite 15: Bedienung/Einstellung Der Programme
Bedienung / Einstellen der Programme Das Programm ist richtig eingestellt, 1 Ein-Aus-Taste wenn die Markierung auf der Bedie- nungsblende mit den Buchstaben auf Nachdem Sie das Waschprogramm dem Wahlschalter übereinstimmen. eingestellt haben (Programmwahlschal- Der Programmwähler beginnt sich zu ter, Temperaturwähler, Zusatztaste), drehen und schaltet schrittweise weiter. -
Seite 16: So Wählen Sie Die Temperatur
Temperaturwähler Programm-Hinweise Durch Drehen des Schalters können die In den Normalprogrammen wird die auf dem Programmverzeichnis ange- Wäsche Programmende gebenen Waschtemperaturen gewählt geschleudert. nach Modell werden. unterschiedlich. Die Einstellung erfolgt stufenlos, so daß Im Modell 135 SC mit 500 U/min. auch zwischen den angegebenen Im Modell 138 SC mit 800 U/min. -
Seite 17: Einfüllen Der Wäsche
Einfüllen der Wäsche Deckelverriegelung Trommeldeckel schließen Zum Schließen der Einfüllöffnung erst Achtung! Klappe "B" leicht nach innen, dann Im stromlosen Zustand (Gerät nicht Klappe "A" bis zum Anschlag drücken. eingeschaltet) läßt sich der Wasch- Durch Loslassen der Klappe "B" schnappt automatendeckel jederzeit öffnen. -
Seite 18: Waschmitteleinspülmulde
Waschmittelzugabe Waschmitteleinspülmulde Flüssige Waschmittel Waschmaschinendeckel hochklappen, An Stelle von Waschpulver kann auch auf der Innenseite befindet sich die flüssiges Waschmittel benutzt werden, Waschmitteleinspülmulde mit 3 sepa- und zwar vor allem für nicht sehr raten Kammern. schmutzige Wäsche und für Wasch- programme bei mittlerer und niedriger Temperatur. -
Seite 19: Waschmittelart Und -Menge
Waschmittelart und -menge Waschmittel Auf den Waschmittelpackungen finden Sie die Dosierhinweise der Wasch- Die Wahl des Waschmittels ist abhängig mittelhersteller in ml, für den jeweiligen von der Textilart (Pflegeleicht, Wolle, Härtebereich. Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und dem Folgen bei zu wenig Waschmittel: Verschmutzungsgrad. - Seite 20 Flüssigwaschmittel Weichspüler Weichspüler machen die Wäsche weich Die Dosierung erfolgt im Einlaugenver- und griffig. fahren (nur Hauptwäsche) entsprechend der Empfehlung der Waschmittel- Außerdem vermindern sie die statische hersteller. Aufladung beim maschinellen Trocknen. Wasseraufbereitung Formspüler Formspüler sind synthetische Stärke- Bei hartem, kalkhaltigem Wasser ab Härtebereich 3 können Sie ein spezielles mittel und geben z.
-
Seite 21: Kurzanweisung
Kurzanweisung Inbetriebnahme eingeschaltet. Am Ende des Haupt- waschgangs wird die Lauge verdünnt Wurde das Transportsicherungsma- und auf ca. 60°C abgekühlt. Die ab- terial schon entfernt (s. Seite 8/9)? fliessende Lauge kann also nie heißer Die wichtigsten Handgriffe bei der In- als ca. -
Seite 22: Waschvorbereitungen
Waschvorbereitungen Wäsche sortieren Sortieren Sie die Wäsche nach: Kochwäsche, Buntwäsche, pflegeleichte Beachten Sie die Pflegekennzeichen in Wäsche, Feinwäsche, Wolle. den Wäschestücken und die Waschan- weisung der Hersteller. Eine Haftung für solche Schäden an Wäsche vorbehandeln Gardinen können wir keinesfalls übernehmen. Farbige und weiße Wäsche gehören nicht zusammen. -
Seite 23: Internationale Pflegesymbole
Internationale Pflegesymbole ARBEITSGEMEINSCHAFT PFLEGEKENNZEICHEN FÜR TEXTILIEN IN DER BUNDESREPUBLIK DEUTSCHLAND Symbole für die Pflegebehandlung von Textilien Stand 1993 Spezial- Normal- Schon- Normal- Schon- Normal- Schon- Schon- Hand- nicht WASCHEN Schon- wasch- wasch- wasch- wasch- wasch- wasch- wasch- wäsche waschen wasch- (Waschbottich) gang gang... -
Seite 24: Flecken In Der Wäsche
Flecken in der Wäsche Fleckenentfernung Textilfarben: Mit Entfärber kochend behandeln (nur weiße Sachen). Die in den Wäschestücken vorhandenen Flecke werden, sofern sie laugenlöslich Rost: Kleesalz, heiß gelöst, oder "Rost- sind, im Zuge des Waschprozesses teufel" kalt. Vorsicht bei älteren beseitigt. Rostflecken, weil das Zellulosegefüge Flecke spezieller Art können mit dann bereits angegriffen ist und das... -
Seite 25: Wäschegewichte
Wäschegewichte Teil Gewicht in g ca. Teil Gewicht in g ca. Bademantel 1200 Herrenoberhemd Herrenschlafanzug Bettbezug Bettuch Herrenunterhemd Herrenunterhose, kurz Bluse Damenberufsmantel Herrenunterhose, lang Kissenbezug Damennachthemd Serviette Damenschlüpfer Taschentuch Frottiertuch Tischtuch Geschirrtuch Herrenberufsmantel Bei diesen Wäschestücken handelt es sich um Teile aus Baumwolle. Ratschläge Nach Ablauf eines Waschpro- Beachtenswerte Ratschläge... -
Seite 26: Färben Und Entfärben
Färben und Entfärben Färben von Textilien Entfärben von Textilien Färben in Ihrem Waschvollautomaten Die Entfärbemittel sind generell sehr ist grundsätzlich möglich, wenn Sie aggressiv. Aus diesem Grunde dürfen folgende Hinweise beachten: sie in der Waschmaschine nicht verwendet werden. Nur Färbemittel, die ausdrücklich für den Gebrauch in Waschvollautomaten vorgesehen sind, benutzen. -
Seite 27: Pflege Und Wartung
Pflege und Wartung Reinigen des Flusensiebes Flusensieb-Knebel nach links entgegen dem Uhrzeigersinn drehen, bis das Bitte reinigen Sie von Zeit zu Zeit das Flusensieb entnommen werden kann. zum Auffangen von Fremdkörpern, Flusen Flusensieb herausziehen und reinigen. usw. dienende Flusensieb, in der Sockelleiste, an der Frontseite des Gerätes. -
Seite 28: Reinigung Der Waschmitteleinspülmulde
Reinigung der 3. Beim Wiedereinsetzen der Ein- spülmulde muß unbedingt darauf Waschmitteleinspülmulde geachtet werden, daß die Mulde erst in die untere Halterung eingesetzt, nach Die Kammern der Waschmitteleinspül- hinten geklappt und wieder verriegelt mulde sollten von allen erkennbaren wird. Waschmittelverkrustungen gesäubert werden. - Seite 29 Wenn Sie aus zwingenden Gründen wechseln. Bestellen können Sie dieses das Gerät entleeren müssen, gehen Ersatzteil bei Ihrem zuständigen Sie bitte wie folgt vor: QUELLE-Kundendienst oder in der QUELLE Ersatzteil-Zentrale, Duisburger Netzstecker aus der Steckdose Straße 57, 90451 Nürnberg. ziehen.
-
Seite 30: Behebung Kleiner Störungen
Behebung kleiner Störungen Hinweise zur Behebung kleiner ... das Weichspülmittel bereits beim Einfüllen durch die Überlauföffnung Störungen herausläuft? Wenn Sie unsere Ratschläge beachten, Es wurde zuviel Weichspülmittel werden Sie immer Freude an Ihrem dosiert. Waschvollautomaten haben. Sollte trotzdem eine Störung auftreten, ...das Gerät beim Schleudern stark so prüfen Sie bitte erst die nachfolgend vibriert? -
Seite 31: Kundendienst
Bundesgebiet schild gleich in diese Gebrauchsanwei- umfaßt, zur Verfügung. Die Anschriften sung. sind in der Gebrauchsanweisung und im Quelle-Katalog zu finden. Produktnummer Sie können sich auch an die nächste Privilegnummer QUELLE-Verkaufsniederlassung wen- den, oder schreiben Sie bitte an... -
Seite 32: Anschriften Der Quelle-Kundendienststellen
53347 Bonn-Alfter, Schöntalweg 5 1110 Wien, Rinnböckstr. 50 64331 Darmstadt-Weiterstadt, Robert-Bosch-Straße 9 Frankfurt/M., siehe Offenbach 02/99 36043 Fulda, Donaustraße 26 Die Telefon-Rufnummer unseres Quelle-Kundendienstes bitten wir 34277 Fuldabrück, Crumbacher Str. 56 dem örtlichen Fernsprechbuch bzw. dem Quelle-Katalog zu 35398 Gießen, Robert-Bosch-Straße 10 entnehmen. -
Seite 33: Technische Daten / Abmessungen
Technische Daten / Abmessungen Modell Modell Modell 135 SC 138 SC 140 SC Fassungsvermögen ........4,5 kg 4,5 kg 4,5 kg Geamtanschlußwert ........ 2300 W 2300 W 2300 W Heizung........... 1950 W 1950 W 1950 W Laugenpumpe ........... 50 W 50 W 50 W Hauptmotor :... - Seite 34 Notizen...
- Seite 35 Notizen...
-
Seite 36: Programmübersicht Für Modell 135 Sc
Programmübersicht für Modell 135 SC NORMALPROGRAMME MIT SCHLEUDERGANG Füllmenge max. 4,5 kg Kochwäsche mit Vorwäsche 70°- 95° z.B. stark verschmutzte Berufswäsche, Kochwäsche mit Flecken, verschmutzte Gebrauchswäsche. Kochwäsche ohne Vorwäsche 70°- 95° z.B. normal verschmutzte und befleckte Bettwäsche, Handtücher, kochfeste Buntwäsche, Küchenwäsche, Hemden, und Unterwäsche aus Baumwolle und Leinen. -
Seite 37: Programmablauf Und Verbrauchswerte
Programmablauf / Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte* zugabe Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen letzter 0,07 Spülg. 0,03 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456 die von Waschmenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. -
Seite 38: Schonprogramme Ohne Schleudergang
Programmübersicht für Modell 135 SC SCHONPROGRAMME OHNE SCHLEUDERGANG Füllmenge max. 2,0 kg bzw. 1 kg (Programm Wolle) 30°- 60° Pflegeleicht mit Vorwäsche z.B. Synthetiks, Leibwäsche, Buntwäsche, bügelfreie Hemden. Pflegeleicht ohne Vorwäsche 30°- 60° z.B. Synthetiks, Leibwäsche, Buntwäsche, bügelfreie Hemden mit geringen Anschmutzungen. -
Seite 39: Programmablauf Und Verbrauchswerte
Programmablauf / Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte* zugabe Wäsche bleibt im letzten Spülwasser Strom Wasser Zeit liegen, zum Abpumpen (kWh) (Liter) (Min.) Programm "Q" einstellen 0,45 0,01 letzter 0,003 Spülg. 0,002 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456 die von Waschmenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. -
Seite 40: Programmübersicht Für Modelle 138 Sc Und 140 Sc
Programmübersicht für Modell 138 SC / 140 SC NORMALPROGRAMME MIT SCHLEUDERGANG Füllmenge max. 4,5 kg Kochwäsche mit Vorwäsche 70°- 95° z.B. stark verschmutzte Berufswäsche, Kochwäsche mit Flecken, verschmutzte Gebrauchswäsche. Kochwäsche ohne Vorwäsche 70°- 95° z.B. normal verschmutzte und befleckte Bettwäsche, Handtücher, kochfeste Buntwäsche, Küchenwäsche, Hemden, und Unterwäsche aus Baumwolle und Leinen. - Seite 41 Programmablauf / Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte* zugabe Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen 1,15 letzter 0,05 Spülg. 0,03 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456 die von Waschmenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.
-
Seite 42: Schonprogramme Mit Schonschleudergang
Programmübersicht für Modell 138 SC / 140 SC SCHONPROGRAMME MIT SCHONSCHLEUDERGANG Füllmenge max. 2,0 kg bzw. 1 kg (Programm Wolle) 30°- 60° Pflegeleicht mit Vorwäsche z.B. Synthetiks, Leibwäsche, Buntwäsche, bügelfreie Hemden. Pflegeleicht ohne Vorwäsche 30°- 60° z.B. Synthetiks, Leibwäsche, Buntwäsche, bügelfreie Hemden mit geringen Anschmutzungen. - Seite 43 Programmablauf / Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte* zugabe Wäsche bleibt im letzten Spülwasser liegen, zum Strom Wasser Zeit Abpumpen Programm (kWh) (Liter) (Min.) "Q" oder "R" einstellen. 0,03 letzter 0,01 Spülg. 0,02 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456 die von Waschmenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.
-
Seite 44: Garantie-Information
G a r a n t i e - I n f o r m a t i o n Für unsere technischen Geräte und Fahrzeuge übernehmen wir im Rahmen unserer Garantie- bedingungen die Garantie für einwandfreie Beschaffenheit. Die Garantiezeit beginnt mit der Übergabe. Den Zeitpunkt weisen Sie bitte durch Kaufbeleg nach (Kassenzettel, Rechnung, Lieferschein u.ä.).
