Aufstellen
90°
Abb. 2: Die Einbaunische
Nebenschränken oder an der Wand angeschraubt
und sorgfältig ausgerichtet werden.
Die Möbeltüren müssen ausgerichtet und die
Scharniere festgezogen sein.

Einbauen

Wichtig!

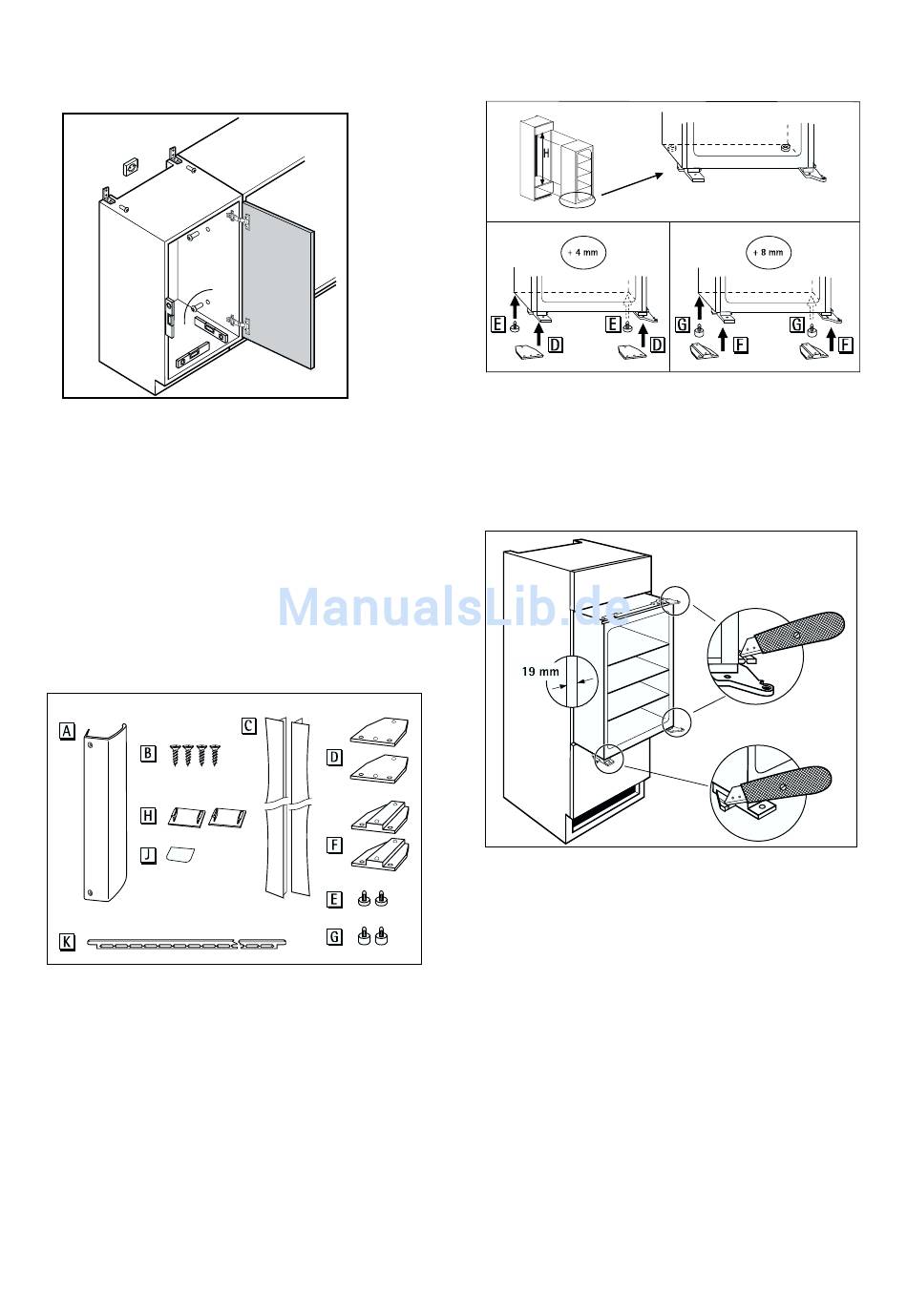

Kontrollieren dass alle Montageteile enthalten sind, wie
in der Abbildung gezeigt wird.
Abb. 1
A) 1x Türgriff
B) 4x Schrauben (3,5 x 13 mm)
C) 1x Fugenabdeckprofil
D) 2x Unterlagen 4 mm
E) 2x Füße 4 mm
F) 2x Unterlagen 8 mm
G) 2x Füße 8 mm
H) 2x Schraubenabdeckung
J) 1x Selbstklebende Abdeckung
K) 1x Lüftungsgitter
10
Abb. 2
muss mit den
Abb. 1
Abb. 2
Bei Bedarf kann durch die beigefügten Teile (D bis G)
ein Höhenausgleich in der Möbelnische von 4 mm
oder 8 mm vorgenommen werden.
Abb. 3
Bei Seitenwanddicke 19 mm müssen die seitlichen
Abstandshalter gekürzt werden.
Abb. 2
FAL1MERA
Abb. 3
