G&D DynamicWorkplace-CON Installation Und Bedienung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

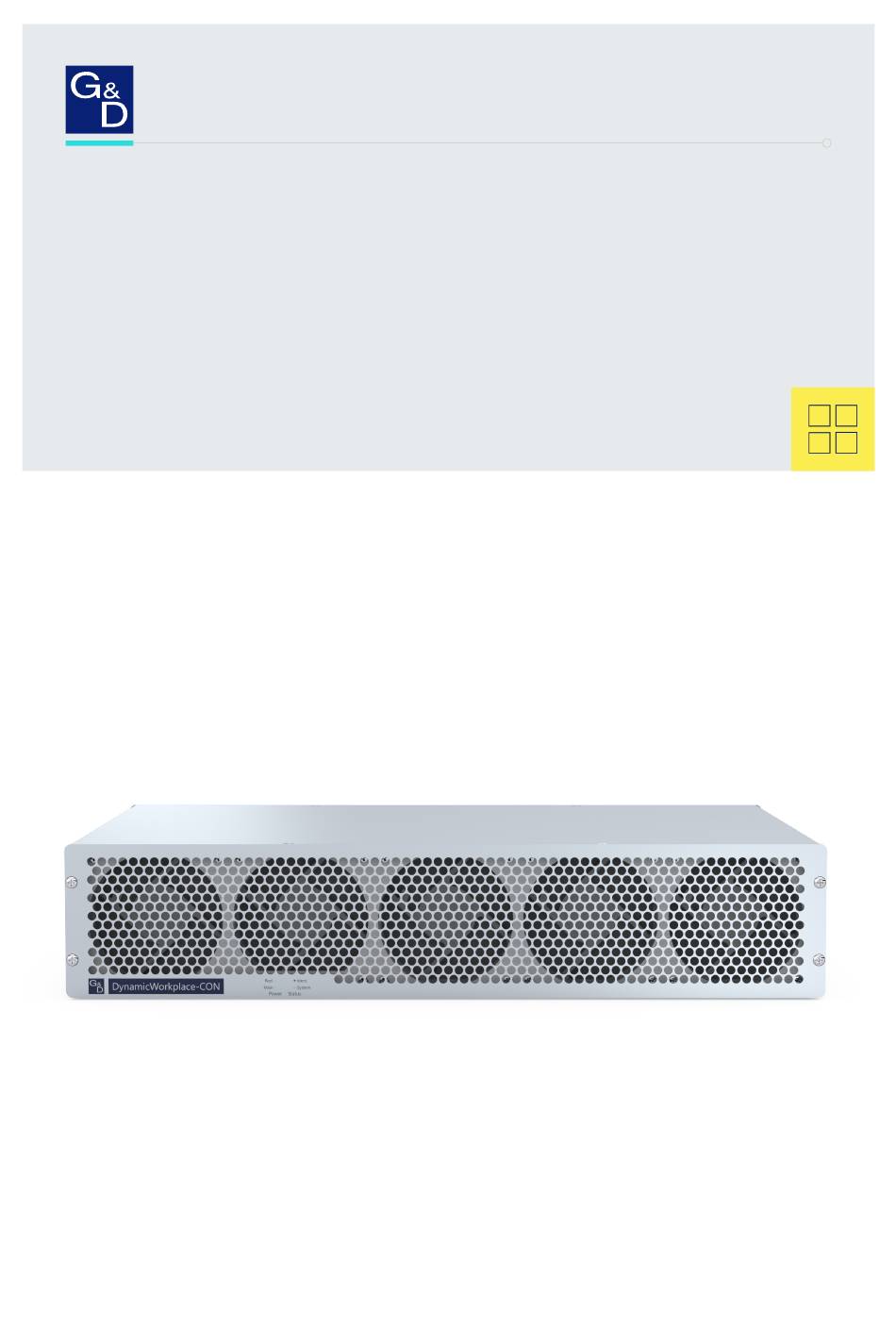

G&D DynamicWorkplace-CON
DE Installation und Bedienung
EN Installation and Operation
A9100354-1.00

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für G&D DynamicWorkplace-CON

Inhaltszusammenfassung für G&D DynamicWorkplace-CON

  • Seite 1 G&D DynamicWorkplace-CON DE Installation und Bedienung EN Installation and Operation A9100354-1.00...

  • Seite 2: Zu Dieser Dokumentation

    © Guntermann & Drunck GmbH 2025. Alle Rechte vorbehalten. Version 1.00 – 08.09.2025 Firmware: 1.0.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D DynamicWorkplace-CON...

  • Seite 3: Fcc-Erklärung

     Erhöhen Sie den Abstand zwischen Gerät und Empfänger.  Schließen Sie das Gerät an eine andere Steckdose oder einen anderen Stromkreis als den, mit dem das Empfangsgerät verbunden ist, an.  Kontaktieren Sie den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker. G&D DynamicWorkplace-CON · ii...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die DynamicWorkplace-CON-Serie ..............5 Anschluss an einen KVM-Matrixswitch .............. 5 Installation ....................... 6 Vorbereitung ...................... 6 Installation der Rechnermodule und Matrixswitches ........... 6 DynamicWorkplace-CON-4C-ARU ..............7 Lieferumfang ....................7 Verbindung mit einem lokalen Management-Netzwerk herstellen ....7 Tastatur und Maus des Arbeitsplatzes sowie weitere Geräte anschließen ..
  • Seite 5 Bestandteile des WindowManagers ............34 Bootscreen ....................34 Dialog „Keine Verbindung zum entfernten Gerät“ ........34 Anmeldung am Arbeitsplatz ..............35 Deaktivierung der DynamicWorkplace-CON ..........36 Anzeigebereich ....................37 Erkennung der nativen Monitor-Auflösung ..........37 Hotplug-Erkennung von Monitoren und Erweiterung des Anzeigebereichs .. 37 Hotdeplug-Erkennung von Monitoren ............
  • Seite 6 Mausbedienung des Kontextmenüs (Fenster) ..........85 Tastaturbedienung des Kontextmenüs (Fenster) .......... 86 Select-Menü (Registerkarte CPU) ..............87 Skriptsteuerung (Registerkarte Script) ............89 Push-Kommandos (Registerkarte Push) ............90 Get-Kommandos (Registerkarte Get) ............91 Fensterkonfiguration (Registerkarte Config) ..........92 v · G&D DynamicWorkplace-CON...
  • Seite 7 DDC-Weiterleitung mit Cache-Funktion ............104 Pin-Belegung des RS232-Steckers ..............105 Statusanzeigen ....................106 Technische Daten ..................108 Allgemeine Eigenschaften der Serie ..............108 Spezifische Eigenschaften der CAT-Varianten ..........110 Spezifische Eigenschaften der Fiber-Varianten ..........111 Eigenschaften der Übertragungsmodule ............112 G&D DynamicWorkplace-CON · vi...

  • Seite 8: Sicherheitshinweise

    Abdeckungen entfernen. Im Servicefall wenden Sie sich bitte an unsere Techniker. Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der Geräte jederzeit zugänglich bleiben. Lüftungsöffnungen nicht verdecken Gerätevarianten Lüftungsöffnungen eine Verdeckung Lüftungsöffnungen unbedingt zu vermeiden. G&D DynamicWorkplace-CON · 1...
  • Seite 9 Bei unbefugtem Entfernen erlischt die Garantie. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann Verletzungen Geräteschäden führen! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 2 · G&D DynamicWorkplace-CON...
  • Seite 10 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. G&D DynamicWorkplace-CON · 3...

  • Seite 11: Besondere Hinweise Zum Umgang Mit Laser-Technologie

    Umgang mit Laser-Technologie nicht sichergestellt werden. Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodulen zulässig, die von G&D zertifiziert wurden. 4 · G&D DynamicWorkplace-CON...

  • Seite 12: Die Dynamicworkplace-Con-Serie

    Anordnung der einzelnen Signale kann vom Anwender fllexibel angepasst werden. Dies ermöglicht die individuelle Gestaltung von effizienten und ergonomischen Arbeitsplätzen mit nur einer Maus und einer Tastatur. Die DynamicWorkplace-CON lässt sich nahtlos in bestehende digitale G&D-Matrixsysteme integrieren. Ein weiteres Highlight ist die Übertragung von Audio-Signalen und die eigens entwickelte intuitive Bedienoberfläche.

  • Seite 13: Installation

    4. Entnehmen Sie die mitgelieferten Kabel der Verpackung und legen Sie diese für die Installation der Geräte bereit. Installation der Rechnermodule und Matrixswitches Installieren Sie kompatible Rechnermodule und Matrixswitches wie in den Handbüchern der Rechnermodule und der Matrixswitches beschrieben. 6 · G&D DynamicWorkplace-CON...

  • Seite 14: Dynamicworkplace-Con-4C-Aru

    Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netzwerks zu verbinden. Network B: Stecken Sie gegebenenfalls ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netzwerks zu verbinden. G&D DynamicWorkplace-CON · 7...

  • Seite 15: Tastatur Und Maus Des Arbeitsplatzes Sowie Weitere Geräte Anschließen

    Schließen Sie gegebenenfalls den zweiten Monitor des Arbeitsplatzes an. DP Out 2: DP Out 3: Schließen Sie gegebenenfalls den dritten Monitor des Arbeitsplatzes an. Schließen Sie gegebenenfalls den vierten Monitor des Arbeitsplatzes an. DP Out 4: 8 · G&D DynamicWorkplace-CON...

  • Seite 16: Audio- Und Rs232-Schnittstellen Verbinden

    Port eines kompatiblen Matrixswitches (s. Seite 5) zu verbinden. Keine Funktion, reserviert für zukünftige Erweiterungen. Transmission 2: Stromversorgung herstellen Main Power: Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Red. Power: Schließen Sie gegebenenfalls die optional erhältliche kompatible externe Stromversorgung an. G&D DynamicWorkplace-CON · 9...

  • Seite 17: Service-Schnittstelle

    Gerät auf die Werkseinstellungen zurückzusetzen oder einen Neustart durchzuführen. Das Service-Menü wird über ein beliebiges Terminalemulationsprogramm bedient. Der Rechner auf dem das Terminalemulationsprogramm installiert ist, wird über ein Service-Kabel mit der Service-Buchse des Geräts verbunden. 10 · G&D DynamicWorkplace-CON...
  • Seite 18 4. Im Service-Menü stehen folgende Optionen zur Verfügung:  Quit  System information  Set system defaults: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt.  Reboot: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt. G&D DynamicWorkplace-CON · 11...

  • Seite 19: Dynamicworkplace-Con-8C-Aru

    Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netzwerks zu verbinden. Stecken Sie gegebenenfalls ein als Zubehör erhältliches Twisted-Pair-Kabel Network B: der Kategorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netzwerks zu verbinden. 12 · G&D DynamicWorkplace-CON...

  • Seite 20: Tastatur Und Maus Des Arbeitsplatzes Sowie Weitere Geräte Anschließen

    Schließen Sie gegebenenfalls den zweiten Monitor des Arbeitsplatzes an. DP Out 2: Schließen Sie gegebenenfalls den dritten Monitor des Arbeitsplatzes an. DP Out 3: Schließen Sie gegebenenfalls den vierten Monitor des Arbeitsplatzes an. DP Out 4: G&D DynamicWorkplace-CON · 13...

  • Seite 21: Audio- Und Rs232-Schnittstellen Verbinden

    Port eines kompatiblen Matrixswitches (s. Seite 5) zu verbinden. Keine Funktion, reserviert für zukünftige Erweiterungen. Transmission 2: Stromversorgung herstellen Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Main Power: Red. Power: Schließen Sie gegebenenfalls die optional erhältliche kompatible externe Stromversorgung an. 14 · G&D DynamicWorkplace-CON...

  • Seite 22: Service-Schnittstelle

    Gerät auf die Werkseinstellungen zurückzusetzen oder einen Neustart durchzuführen. Das Service-Menü wird über ein beliebiges Terminalemulationsprogramm bedient. Der Rechner auf dem das Terminalemulationsprogramm installiert ist, wird über ein Service-Kabel mit der Service-Buchse des Geräts verbunden. G&D DynamicWorkplace-CON · 15...
  • Seite 23 4. Im Service-Menü stehen folgende Optionen zur Verfügung:  Quit  System information  Set system defaults: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt.  Reboot: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt. 16 · G&D DynamicWorkplace-CON...

  • Seite 24: Dynamicworkplace-Con-4F-Aru

    Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netzwerks zu verbinden. Network B: Stecken Sie gegebenenfalls ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netzwerks zu verbinden. G&D DynamicWorkplace-CON · 17...

  • Seite 25: Tastatur Und Maus Des Arbeitsplatzes Sowie Weitere Geräte Anschließen

    Schließen Sie gegebenenfalls den zweiten Monitor des Arbeitsplatzes an. DP Out 2: DP Out 3: Schließen Sie gegebenenfalls den dritten Monitor des Arbeitsplatzes an. Schließen Sie gegebenenfalls den vierten Monitor des Arbeitsplatzes an. DP Out 4: 18 · G&D DynamicWorkplace-CON...

  • Seite 26: Audio- Und Rs232-Schnittstellen Verbinden

    Matrixswitches (s. Seite 5) angeschlossen ist. Stecken Sie den LC-Stecker des Glasfaserkabels ein, das an die Transmission 1|Rx: Schnittstelle Transmission|Tx an einen Dynamic Port eines kompatiblen Matrixswitches (s. Seite 5) angeschlossen ist. Transmission 2: Keine Funktion, reserviert für zukünftige Erweiterungen. G&D DynamicWorkplace-CON · 19...

  • Seite 27: Stromversorgung Herstellen

    Gerät auf die Werkseinstellungen zurückzusetzen oder einen Neustart durchzuführen. Das Service-Menü wird über ein beliebiges Terminalemulationsprogramm bedient. Der Rechner auf dem das Terminalemulationsprogramm installiert ist, wird über ein Service-Kabel mit der Service-Buchse des Geräts verbunden. 20 · G&D DynamicWorkplace-CON...
  • Seite 28 4. Im Service-Menü stehen folgende Optionen zur Verfügung:  Quit  System information  Set system defaults: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt.  Reboot: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt. G&D DynamicWorkplace-CON · 21...

  • Seite 29: Dynamicworkplace-Con-8F-Aru

    Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netzwerks zu verbinden. Network B: Stecken Sie gegebenenfalls ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netzwerks zu verbinden. 22 · G&D DynamicWorkplace-CON...

  • Seite 30: Tastatur Und Maus Des Arbeitsplatzes Sowie Weitere Geräte Anschließen

    Schließen Sie gegebenenfalls den zweiten Monitor des Arbeitsplatzes an. DP Out 2: Schließen Sie gegebenenfalls den dritten Monitor des Arbeitsplatzes an. DP Out 3: Schließen Sie gegebenenfalls den vierten Monitor des Arbeitsplatzes an. DP Out 4: G&D DynamicWorkplace-CON · 23...

  • Seite 31: Audio- Und Rs232-Schnittstellen Verbinden

    Matrixswitches (s. Seite 5) angeschlossen ist. Transmission 1|Rx: Stecken Sie den LC-Stecker des Glasfaserkabels ein, das an die Schnittstelle Transmission|Tx an einen Dynamic Port eines kompatiblen Matrixswitches (s. Seite 5) angeschlossen ist. Transmission 2: Keine Funktion, reserviert für zukünftige Erweiterungen. 24 · G&D DynamicWorkplace-CON...

  • Seite 32: Stromversorgung Herstellen

    Gerät auf die Werkseinstellungen zurückzusetzen oder einen Neustart durchzuführen. Das Service-Menü wird über ein beliebiges Terminalemulationsprogramm bedient. Der Rechner auf dem das Terminalemulationsprogramm installiert ist, wird über ein Service-Kabel mit der Service-Buchse des Geräts verbunden. G&D DynamicWorkplace-CON · 25...
  • Seite 33 4. Im Service-Menü stehen folgende Optionen zur Verfügung:  Quit  System information  Set system defaults: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt.  Reboot: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt. 26 · G&D DynamicWorkplace-CON...

  • Seite 34: Inbetriebnahme

    LEDs an der Rückseite den Betriebszustand des Moduls. Weitere Hinweise hierzu erhalten Sie im Kapitel Statusanzeigen ab Seite 106. Bedienung Die an den Rechnermodulen angeschlossenen Rechner können Sie am entfernten Arbeitsplatz der DynamicWorkplace-CON bedienen. G&D DynamicWorkplace-CON · 27...

  • Seite 35: Anmeldung Am Arbeitsplatz

    Akzeptieren der Nutzungsbedingungen erscheinen nur, wenn das Anzeigen von Nutzungsbedingungen aktiviert wurde (siehe Handbuch zum Config Panel des kompatiblen Matrixswitch). WICHTIG: Das Feld 2-Factor Auth Code (TOTP) erscheint nur bei aktivierter 2-Fak- tor-Authentifizierung (siehe Handbuch zum Config Panel des kompatiblen Matrixs- witch). 28 · G&D DynamicWorkplace-CON...

  • Seite 36: Konfiguration Der Passwort-Komplexität

    Wenn die Nutzungsbedingungen angezeigt werden, müssen sie vor jedem (erneuten) Gerätezugriff akzeptiert werden. WICHTIG: Die Konfiguration der Nutzungsbedingungen erfolgt über die Webapplikation Config Panel des kompatiblen Matrixswitch. Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. G&D DynamicWorkplace-CON · 29...

  • Seite 37: Abmeldung Am Arbeitsplatz

    Verwenden Sie immer die Benutzer abmelden-Funktion nach Abschluss Ihrer Arbeit am System. Der Arbeitsplatz sowie das System werden so gegen unautorisierten Zugriff geschützt. So melden Sie sich als Benutzer vom System ab: 1. Öffnen Sie die Hauptnavigation. 2. Klicken Sie auf das Logout-Icon. 30 · G&D DynamicWorkplace-CON...

  • Seite 38: Verwendung Des Reset-Tasters

    4. Sobald die grüne System-LED schnell blinkt, lassen Sie die Taste los. HINWEIS: Die Wiederherstellung der Standardeinstellungen ist alternativ auch über die Webapplikation Config Panel möglich. Nur bei der Wiederherstellung der Standardeinstellungen über die Webapplikation ist optional die Beibehaltung der Konfiguration der Netzwerkschnittstellen möglich. G&D DynamicWorkplace-CON · 31...

  • Seite 39: Temporäre Deaktivierung Der Netzfilterregeln

    3. Bearbeiten Sie die im Gerät gespeicherten Netzfilterregeln mit der Webapplikation Config Panel und speichern Sie die Regeln anschließend ab. WICHTIG: Wird innerhalb von 15 Minuten keine neue Netzfilterkonfiguration erstellt, werden die ursprünglichen Einstellungen wieder aktiviert. 32 · G&D DynamicWorkplace-CON...

  • Seite 40: Erstkonfiguration Der Netzwerkeinstellungen

     IP-Adresse der Netzwerkschnittstelle B: Bezug der Adresse via DHCPv4  globale Netzwerkeinstellungen: Dynamischer Bezug der Einstellungen WICHTIG: Die Konfiguration der Netzwerkeinstellungen erfolgt über die Webapplikation Config Panel der DynamicWorkplace-CON Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. G&D DynamicWorkplace-CON · 33...

  • Seite 41: Windowmanager

    Klicken Sie auf Verbindung ändern, um eine Auswahlliste zu öffnen und gegebenenfalls eine (andere) Gegenstelle auszuwählen. Es werden erkannte UIDs von kompatiblen Gegenstellen aufgelistet. Der Anwender kann eine UID aus der Liste wählen und die Änderung speichern oder verwerfen. 34 · G&D DynamicWorkplace-CON...

  • Seite 42: Anmeldung Am Arbeitsplatz

    Außerdem können Sie auf Verbindung ändern klicken, um eine Auswahlliste zu öffnen und gegebenenfalls eine (andere) Gegenstelle auszuwählen. Der Anwender kann eine erkannte UID einer kompatiblen Gegenstelle aus der Liste wählen und die Änderung speichern oder verwerfen. G&D DynamicWorkplace-CON · 35...

  • Seite 43: Deaktivierung Der Dynamicworkplace-Con

    In diesem Fall kann kein Login am WindowManager erfolgen. Statt der Login- Maske erscheint auf den Monitoren Arbeitsplatz deaktiviert – Dieser Arbeitsplatz wurde deaktiviert! WICHTIG: Die Deaktivierung der DynamicWorkplace-CON erfolgt über die Webapplikation Config Panel des kompatiblen Matrixswitch. Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. 36 · G&D DynamicWorkplace-CON...

  • Seite 44: Anzeigebereich

    Dabei ist die physische Anordnung der Monitore zu beachten. WICHTIG: Die Nachbildung des physischen Setups der Monitore erfolgt über die Webapplikation Config Panel des kompatiblen Matrixswitch. Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. G&D DynamicWorkplace-CON · 37...

  • Seite 45: Hotdeplug-Erkennung Von Monitoren

    Da sich die Anzeigefläche beim Ausschalten eines Monitors nicht verändert, verbleiben Fenster und Inhalte an ihrer ursprünglichen Position – gegebenenfalls auch auf dem ausgeschalteten Monitor. Diese Inhalte sind daher solange nicht sichtbar, wie der Monitor ausgeschaltet bleibt. 38 · G&D DynamicWorkplace-CON...

  • Seite 46: Bedienung

    Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. TIPP: Die Hauptnavigation (siehe Tastaturbedienung der Hauptnavigation auf Seite 42) sowie das Kontextmenü von Fenstern (siehe Tastaturbedienung des Kon- textmenüs (Fenster) auf Seite 86) können teilweise ebenfalls über die Tastatur bedient werden. G&D DynamicWorkplace-CON · 39...

  • Seite 47: Hauptnavigation

    Funktionsbereiche unterteilt:  Presets & Layout (s. Seite 43 ff.)  Fenster (s. Seite 61 ff.)  Rechnermodule (s. Seite 76 ff.)  Signale (s. Seite 80 ff.)  Logut (s. Seite 83) 40 · G&D DynamicWorkplace-CON...

  • Seite 48: Position Und Sichtbarkeit Der Hauptnavigation

    Die Konfiguration der Shortcuts (DWC-MainNav-Hotkey-Modifizierer und DWC-MainNav-Hotkey) erfolgt über die Webapplikation Config Panel des kompatiblen Matrixswitch. Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben.  Automatischer Aufruf: Die Hauptnavigation öffnet sich automatisch, sofern kein Fenster geöffnet ist. G&D DynamicWorkplace-CON · 41...

  • Seite 49: Tastaturbedienung Der Hauptnavigation

    Einträge der Hauptnavigation können zur Laufzeit aktualisiert werden. Befindet sich ein Benutzer beispielsweise im geöffneten Presets & Layout Menü, werden neue Presets automatisch zur Laufzeit in der Liste ergänzt, sofern über einen anderen WindowManager Presets hinzugefügt werden. Die Notwendigkeit einen manuellen Reload auszulösen entfällt. 42 · G&D DynamicWorkplace-CON...

  • Seite 50: Presets Im Presets & Layout Menü

     Stream- bzw. Videokanlauswahl bei DualHead-Rechnermodulen  Status der Signalausgabe (welches Fenster/welcher Kanal erhält Zugriff auf exklusive Signale)  Zuordnung von FocusAreas HINWEIS: Presets werden in der verbundenen Gegenstelle gespeichert. Sie sind somit grundsätzlich systemweit für berechtigte Benutzer verfügbar. G&D DynamicWorkplace-CON · 43...

  • Seite 51: Anlage Eines Neuen Presets

    Benutzer oder mit entsprechender Berechtigung für alle berechtigten Benutzer zur Verfügung gestellt werden. WICHTIG: Presets, die für alle berechtigten Benutzer zur Verfügung stehen, können nur von Benutzern mit Superuser-Recht angelegt, modifiziert oder gelöscht werden. 44 · G&D DynamicWorkplace-CON...
  • Seite 52 Zustand als Preset zu speichern. HINWEIS: Je Benutzer können maximal 10 Presets, die nur für den anlegenden Benutzer zur Verfügung stehen, angelegt werden. HINWEIS: Insgesamt können 20 Presets angelegt werden, die für alle berechtigten Benutzer verfügbar sind. G&D DynamicWorkplace-CON · 45...

  • Seite 53: Modifizierung Eines Bereits Bestehenden Presets

    Presets durch Klick auf die jeweilige Zeile ausgeführt werden. Hierzu muss der Bearbeitungsmodus zunächst durch Klick auf Verlassen verlassen werden. 5. Klicken Sie in der Zeile des zu modifizierenden Presets auf das Speichern-Symbol und bestätigen Sie die Sicherheitsabfrage. 46 · G&D DynamicWorkplace-CON...

  • Seite 54: Ändern Der Preset-Verfügbarkeit

    4. Klicken Sie in der Zeile des zu modifizierenden Presets auf das Einzelbenutzer- Symbol, wenn das Preset allen berechtigten Benutzern zur Verfügung stehen soll. Klicken Sie auf das Mehrbenutzer-Symbol, wenn das Preset nur noch dem aktuellen Benutzer zur Verfügung stehen soll. Bestätigen Sie anschließend die Sicherheitsabfrage. G&D DynamicWorkplace-CON · 47...

  • Seite 55: Änderung Des Namens Eines Presets

    5. Geben Sie den gewünschten Namen ein. HINWEIS: Preset-Namen dürfen eine maximale Länge von 30 Zeichen nicht überschreiten und müssen systemweit eindeutig sein. 6. Klicken Sie oder Klicken Sie auf ein anderes Element des Menüs, um den Enter geänderten Namen zu speichern. 48 · G&D DynamicWorkplace-CON...

  • Seite 56: Löschen Eines Presets

    Presets angezeigt. Es werden alle gespeicherten Presets angezeigt, die der angemeldete Benutzer aufrufen darf. WICHTIG: Wird ein Preset aufgerufen, so wird die aktuelle Anordnung von Fenstern und deren Aufschaltung verworfen. Es wird die im Preset gespeicherte Fensteranordnung aufgerufen und die hinterlegten Rechnermodule aufgeschaltet. G&D DynamicWorkplace-CON · 49...
  • Seite 57 Stellt sich beim Aufruf eines Presets heraus, dass Fenster in einem nicht sichtbaren Bereich geöffnet werden sollen (z.B. da die DynamicWorkplace-CON eine kleinere Auflösung oder eine kleinere Anzahl an Monitoren besitzt als beim gespeicherten Preset berücksichtigt wurde), werden die Fenster stattdessen im bedienbaren Bereich platziert. 50 · G&D DynamicWorkplace-CON...

  • Seite 58: Aufruf Eines Presets Über Preset-Keys

    Stellt sich beim Aufruf eines Presets heraus, dass Fenster in einem nicht sichtbaren Bereich geöffnet werden sollen (z.B. da die eine DynamicWorkplace-CON kleinere Auflösung oder eine kleinere Anzahl an Monitoren besitzt als beim gespeicherten Preset berücksichtigt wurde), werden die Fenster stattdessen im bedienbaren Bereich platziert. G&D DynamicWorkplace-CON · 51...

  • Seite 59: Layouts Im Presets & Layout Menü

    Unterteilt den Bildschirm in 16 gleich große Bereiche (4 Zeilen x 4 Spalten). Jedes Fenster belegt 1/16 der Anzeigefläche.  Layout 5+1: Zeigt ein großes Fenster (links unten) sowie fünf kleinere Fenster (oberhalb und rechts daneben). Ideal, um ein Fenster prominent anzuzeigen. 52 · G&D DynamicWorkplace-CON...

  • Seite 60: Layout-Zusammenstellungen

    Diese vordefinierten Layout-Zusammenstellungen können nicht gelöscht oder editiert werden. Alle Monitore besitzen das Layout free  Free: (Standard, sofern keine abweichende Zusammenstellung für den Benutzer ermittelt werden kann).  2x2: Alle Monitore besitzen das Layout 2x2. G&D DynamicWorkplace-CON · 53...

  • Seite 61: Anlage Einer Neuen Layout-Zusammenstellung

    Monitore verwendet werden soll. Eine Layout-Zusammenstellung kann nur für den anlegenden Benutzer oder allen Benutzern zur Verfügung gestellt werden. WICHTIG: Layout-Zusammenstellungen, die allen Benutzern zur Verfügung stehen, können nur von Benutzern mit Superuser-Recht angelegt, modifiziert oder gelöscht werden. 54 · G&D DynamicWorkplace-CON...
  • Seite 62 , um die neue Layout-Zusammenstellung zu speichern. Speichern HINWEIS: Je Benutzer können maximal 10 Layout-Zusammenstellungen, die nur dem anlegenden Benutzer zur Verfügung stehen, angelegt werden. HINWEIS: Insgesamt können 20 Layout-Zusammenstellungen, die allen berechtigten Benutzern zur Verfügung stehen, angelegt werden. G&D DynamicWorkplace-CON · 55...

  • Seite 63: Modifizierung Einer Bereits Bestehenden Layout-Zusammstellung

    7. Setzen Sie den Haken bei Allen Benutzern bereitstellen?, falls die Layout- Zusammenstellung allen Benutzern zur Verfügung stellen möchten. Ist der Haken nicht gesetzt, steht die Layout-Zusammenstellung nur dem anlegenden Benutzer zur Verfügung. 8. Klicken Sie auf , um die geänderte Layout-Zusammenstellung Speichern zu speichern. 56 · G&D DynamicWorkplace-CON...

  • Seite 64: Änderung Des Namens Einer Layout-Zusammenstellung

    Namen von Layout-Zusammenstellungen dürfen eine maximale Länge von 30 Zeichen nicht überschreiten und müssen systemweit eindeutig sein. 6. Klicken Sie Enter oder Klicken Sie auf ein anderes Element des Menüs, um den geänderten Namen zu speichern. G&D DynamicWorkplace-CON · 57...

  • Seite 65: Löschen Einer Layout-Zusammenstellung

    Layout-Zusammenstellungen durch Klick auf die jeweilige Zeile ausgeführt werden. Hierzu muss der Bearbeitungsmodus zunächst durch Klick auf Verlassen verlassen werden. 4. Klicken Sie in der Zeile der zu löschenden Layout-Zusammenstellung auf das Löschen-Symbol und bestätigen Sie die Sicherheitsabfrage. 58 · G&D DynamicWorkplace-CON...

  • Seite 66: Aufruf Einer Layout-Zusammenstellung

    Wird eine Layout-Zusammenstellung aufgerufen, so wird die aktuell verwendete Layout-Zusammenstellung verworfen. So rufen Sie eine Layout-Zusammenstellung auf: 1. Öffnen Sie die Hauptnavigation. 2. Öffnen Sie das Presets & Layout Menü. 3. Klicken Sie im Abschnitt Layouts auf die gewünschte Layout-Zusammenstellung. G&D DynamicWorkplace-CON · 59...
  • Seite 67 Fenster gestapelt – es erscheint hinter einem bereits platzierten Fenster. Über das Fenster-Menü (siehe Ein verdecktes Fenster in den Vordergrund bringen auf Seite 64) kann der Bedienfokus jederzeit in ein solches verdecktes Fenster gewechselt werden. 60 · G&D DynamicWorkplace-CON...

  • Seite 68: Fenster

    Um die Verknüpfung zu ändern, kann die Titelleiste eines anderen Transmission-Fensters per Drag and Drop mit der in das sekundären Maustaste Fenster der bereits verknüpften FocusArea gezogen werden. HINWEIS: Es können maximal acht FocusAreas zeitgleich geöffnet sein. G&D DynamicWorkplace-CON · 61...

  • Seite 69: Fenster-Menü

    WindowManager Fenster-Menü Das Fenster-Menü ermöglicht Ihnen den Aufruf von Fenstern. 62 · G&D DynamicWorkplace-CON...

  • Seite 70: Liste Der Verfügbaren Fenster

    In der Liste werden alle geöffneten Fenster des Types FocusArea aufgelistet. Jeder Eintrag ist mit dem Titel des Fensters beschriftet: FocusArea und Nummer der FocusAreal Name des DynamicWorkplace-CON-Kanals (sofern verknüpft) sowie Name des Rechnermoduls (sofern aufgeschaltet). Am Ende der Liste kann über ein + Hinzufügen...

  • Seite 71: Öffnen Eines Fensters Zu Einem Bestimmten Transmissionkanal

    Beim Schließen eines Fensters wird die Verbindung zu einem aufgeschalteten Rechnermodul ebenfalls getrennt. TIPP: Zusätzlich besteht die Möglichkeit, ein Fenster über die Titelleiste des Fenster schließen (siehe Schließen eines Fensters über die Titelleiste ab Seite 71). 64 · G&D DynamicWorkplace-CON...

  • Seite 72: Fensterrahmen

    Tradeswitch-Fall zum Einsatz. Voraussetzung ist, dass innerhalb des Tradeswitch-Arbeitsplatzes eine Keyboard-/Maus-Bedienung möglich ist. DynamicWorkplace-CON WICHTIG: Die Konfiguration des Tradeswitch-Rahmens erfolgt über die Webapplikation Config Panel des kompatiblen Matrixswitch. Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. G&D DynamicWorkplace-CON · 65...

  • Seite 73: Inhalte Der Titelleiste

    Rechtsbündig wird ein Button angezeigt, über den das Fenster entweder in den Vollbildmodus gebracht (siehe Fenster via Titelleiste in den Vollbildmodus bringen auf Seite 67) oder aus dem Vollbildmodus wieder verkleinert werden kann (siehe Fenster aus dem Vollbildmodus via Titelleiste verkleinern auf Seite 67). 66 · G&D DynamicWorkplace-CON...

  • Seite 74: Fenster Via Titelleiste In Den Vollbildmodus Bringen

    HINWEIS: Bei einem maximierten Fenster ist die Titelzeile standardmäßig ausgeblendet. Sie wird eingeblendet, sobald Sie den Mauszeiger in den mittleren Bereich der oberen Bildschirmkante bewegen. Verlässt der Mauszeiger diesen Bereich wieder, wird die Titelleiste erneut ausgeblendet. G&D DynamicWorkplace-CON · 67...

  • Seite 75: Icons Zum Status Der Exklusiven Signale

    Registerkarte Config. Dort kann bei Bedarf der Zugriff modifiziert werden (siehe Exklusive Signale ab Seite 96). Wenn in der Titelleiste ein Icon nicht angezeigt wird, bedeutet dies, dass das entsprechende Signal in diesem Fenster nicht geschaltet ist. 68 · G&D DynamicWorkplace-CON...

  • Seite 76: Icon Für Einen View-Only-Modus

    Webapplikation Config Panel des kompatiblen Matrixswitch. Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. TIPP: Zusätzlich zum Icon für einen MultiUser-Zugriff steht ein MultiUser- Counter im Rechnermodul-Menü zur Verfügung (siehe Liste der verfügbaren Rech- nermodule ab Seite 76). G&D DynamicWorkplace-CON · 69...

  • Seite 77: Freeze-Funktion

    Freeze-Icon mit Zeitmesser: Ein Symbol zeigt an, dass sich daas Fenster im Freeze-Zustand befindet. Zusätzlich zählt ein Counter die vergangene Zeit seit dem Bildausfall (in Stunden, Minuten und Sekunden). Beide Visualisierungsformen können auch kombiniert dargestellt werden. 70 · G&D DynamicWorkplace-CON...

  • Seite 78: Schließen Eines Fensters Über Die Titelleiste

    HINWEIS: Beim Schließen eines Fensters wird die Verbindung zu einem aufgeschalteten Rechnermodul ebenfalls getrennt. TIPP: Zusätzlich besteht die Möglichkeit, ein Fenster über das Fenster-Menü zu schließen (siehe Schließen eines Fensters über das Fenster-Menü ab Seite 64). G&D DynamicWorkplace-CON · 71...

  • Seite 79: Ändern Der Fenstergröße Im Free-Layout

    1. Gehen Sie mit dem Mauszeiger auf die Titelleiste des Fensters, das Sie verschieben möchten, drücken Sie die primäre Maustaste, und halten Sie diese gedrückt. 2. Ziehen Sie das Fenster mit gedrückter primärer Maustaste an die gewünschte Position und lassen Sie anschließend die primäre Maustaste los. 72 · G&D DynamicWorkplace-CON...

  • Seite 80: Tauschen Von Fensterpositionen - Swap-Mode

    Sie mit einem anderen Fenster tauschen möchten, drücken Sie die primäre Maustaste, und halten Sie diese gedrückt. 2. Ziehen Sie das Fenster mit gedrückter primärer Maustaste über das Fenster, mit dem die Position getauscht werden soll und lassen Sie anschließend die primäre Maustaste los. G&D DynamicWorkplace-CON · 73...

  • Seite 81: Anpassen Der Fenstergröße Im Free-Layout Bei Erreichen Eines Bildschirmrandes

    Rand entfernt erreicht. Sobald sich das Fenster innerhalb dieses Bereichs befindet, wird es automatisch auf die Größe und Position des entsprechenden Viertels angepasst. Die folgende Skizze zeigt die aktiven Randbereiche, über die das Platzieren und Anpassen an eines der vier Bildschirmviertel ausgelöst werden kann. 74 · G&D DynamicWorkplace-CON...

  • Seite 82: Fenster Durch Verschieben In Den Vollbildmodus Bringen

    Vollbildmodus gebracht. Die folgende Skizze zeigt den aktiven Randbereich, über den das Anpassen auf den Vollbildmodus ausgelöst werden kann. TIPP: Zusätzlich besteht die Möglichkeit, das Fenster via Titelleiste in den Vollbildmodus zu bringen (siehe Fenster via Titelleiste in den Vollbildmodus bringen auf Seite 67). G&D DynamicWorkplace-CON · 75...

  • Seite 83: Rechnermodule-Menü

    Menüs automatisch ausgeklappt und – falls vorhanden – oberhalb anderer Filter angezeigt. Alle weiteren Ansichtenfilter werden alphabetisch sortiert unterhalb dargestellt. Der aktuelle Status der Ansichtenfilter (aus- oder eingeklappt) wird sitzungsbezogen gespeichert beim nächsten Öffnen Menüs wiederhergestellt. 76 · G&D DynamicWorkplace-CON...
  • Seite 84 Ist die DynamicWorkplace-CON selbst auf das Rechnermodul aufgeschaltet, wird dies durch einen Pfeil (anstelle des Counters) visualisiert. TIPP: Zusätzlich zum MultiUser-Counter steht ein Icon für einen MultiUser- Zugriff Verfügung (siehe Icon für einen MultiUser-Zugriff ab Seite 69). G&D DynamicWorkplace-CON · 77...
  • Seite 85 Umschaltung auf das gewünschte Rechnermodul über den ausgewählten Kanal erfolgen. Rechnermodul bereits aufgeschaltet: Ist das Rechnermodul bereits in einem oder mehreren Fenstern aufgeschaltet, werden die entsprechenden Fenster beim Klick auf das Listenelement automatisch in den Vordergrund gebracht. 78 · G&D DynamicWorkplace-CON...

  • Seite 86: Rechnermodule Per Drag & Drop Zuweisen

    Kann keine Verbindung hergestellt werden, z. B. weil kein freier Transmissionkanal zur Gegenstelle oder keine freie Route zum Rechnermodul verfügbar ist, erscheint eine entsprechende Fehlermeldung. Ein bereits bestehendes Aufschaltverhältnis eines Transmission-Fensters bleibt in diesem Fall unverändert bestehen. G&D DynamicWorkplace-CON · 79...

  • Seite 87: Signal-Menü

    Eintrag pro geöffnetem Transmission-Fenster und pro geöffneter FocusArea. Zusätzlich steht eine Auto-Option zur Verfügung. Die Auto-Option bewirkt, dass das exklusive Signal automatisch für ein Fenster freigegeben wird, sobald sich der Bedienfokus ca. zwei Sekunden lang in diesem Fenster befindet. 80 · G&D DynamicWorkplace-CON...
  • Seite 88 Zugriff auf das Signal. Beim erneuten Öffnen des Fensters müssen daher gegebenenfalls die gewünschten Signale erneut zugewiesen werden. TIPP: Zusätzlich/alternativ kann der Signal-Zugriff auch über das Kontextmenü der einzelnen Fenster gesteuert werden (siehe Exklusive Signale auf Seite 96). G&D DynamicWorkplace-CON · 81...

  • Seite 89: Sonderfall: Generic-Usb-Auswahl

    Im unteren Bereich werden – wie auch in anderen Signal-Untermenüs – alle geöffneten Transmission-Fenster und FocusAreas aufgeführt. Das Generic-USB- Signal kann dort nach der bekannten Logik auf ein Fenster geschaltet werden. Auch der Auto-Modus wird unterstützt. 82 · G&D DynamicWorkplace-CON...

  • Seite 90: Benutzer Abmelden

    Die Abmeldung erfolgt nach einer gewählten Zeitspanne, in der keine Tastatur- und Maus-Bedienung stattgefunden hat. WICHTIG: Die Konfiguration der Auto-Logout-Funktion erfolgt über die Webapplikation Config Panel des kompatiblen Matrixswitch. Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. G&D DynamicWorkplace-CON · 83...

  • Seite 91: Kontextmenü (Fenster)

    Fensterkonfiguration (s. Seite 92 ff.)  Config: Das Kontextmenü kann aus Transmission-Fenstern und FocusAreas heraus aufgerufen werden. WICHTIG: Aus einer FocusArea heraus kann das Kontextmenü erst aufgerufen werden, nachdem es einem Transmission-Fenster zugeordnet wurde (siehe Fenster auf Seite 61). 84 · G&D DynamicWorkplace-CON...

  • Seite 92: Mausbedienung Des Kontextmenüs (Fenster)

    1. Klicken Sie auf das Kontextmenü-Symbol links in der Titelleiste des Fensters, das Sie bearbeiten möchten. So schließen Sie das Kontextmenü mit der Maus: 1. Klicken Sie auf das Kontextmenü-Symbol des geöffneten Kontextmenüs. HINWEIS: Nach dem erfolgreichen Ausführen einer Funktion schließt sich das Kontextmenü automatisch. G&D DynamicWorkplace-CON · 85...

  • Seite 93: Tastaturbedienung Des Kontextmenüs (Fenster)

    Durch die Auf- und Ab-Pfeiltasten kann innerhalb einer Registerkarte eine Zeile ausgewählt werden. Diese wird visuell hinterlegt. Mit Drücken der -Taste wird Enter die markierte Zeile ausgeführt. HINWEIS: Nach dem erfolgreichen Ausführen einer Funktion schließt sich das Kontextmenü automatisch. 86 · G&D DynamicWorkplace-CON...

  • Seite 94: Select-Menü (Registerkarte Cpu)

    Das Rechnermodul ist im Status offline.  Rot: Die Rechnermodule werden gemäß ihrem Status sortiert – in absteigender Reihenfolge: zuerst online (grün), dann ready (gelb/orange) und zuletzt offline (rot). Innerhalb eines Statusbereichs erfolgt die Sortierung alphabetisch nach dem Namen des Rechnermoduls. G&D DynamicWorkplace-CON · 87...
  • Seite 95 1. Klicken Sie auf ein Listenelement, um das Fenster auf das entsprechende Rechnermodul umzuschalten. So trennen Sie die Verbindung zum aktuell aufgeschalteten Rechnermodul: 1. Klicken Sie auf , um die Verbindung zum aktuell aufgeschalteten Trennen Rechnermodul zu trennen. 88 · G&D DynamicWorkplace-CON...

  • Seite 96: Skriptsteuerung (Registerkarte Script)

    Die Skripterstellung erfolgt über die Webapplikation Config Panel oder das On-Screen-Display des kompatiblen Matrixswitch. Die erforderlichen Schritte sind in den jeweiligen Handbüchern beschrieben. So führen Sie ein Script aus: 1. Klicken Sie auf ein Listenelement, um das entsprechende Scipt auszuführen. G&D DynamicWorkplace-CON · 89...

  • Seite 97: Push-Kommandos (Registerkarte Push)

    So können Sie den Verbindungsstatus des Fensters auf ein anderes Arbeitsplatz- modul oder einen anderen DWC-Kanal schieben: 1. Klicken Sie auf ein Listenelement, um den Verbindungsstatus auf das entsprechende Arbeitsplatzmodul bzw. den entsprechenden DWC-Kanal zu schieben. 90 · G&D DynamicWorkplace-CON...

  • Seite 98: Get-Kommandos (Registerkarte Get)

    Verbindungs-status geholt werden kann. So können Sie den Verbindungsstatus von einem anderen Arbeitsplatzmodul oder einem anderen DWC-Kanal holen: 1. Klicken Sie auf ein Listenelement, um den Verbindungsstatus von dem entsprechenden Arbeitsplatzmodul bzw. dem entsprechenden DWC-Kanal zu holen. G&D DynamicWorkplace-CON · 91...

  • Seite 99: Fensterkonfiguration (Registerkarte Config)

    WindowManager Fensterkonfiguration (Registerkarte Config) Nach dem Öffnen der Registerkarte für die Fensterkonfiguration werden verschiedene Konfigurationsparameter für das jeweilige Fenster angezeigt. 92 · G&D DynamicWorkplace-CON...
  • Seite 100 Höhe des Fensters bentutz wird. Ist das Fenster nicht ausreichend breit, wird eine horizontale Scrollbar eingeblendet. Entsteht ungenutzter Platz in der Breite eines Fensters, so werden links und rechts gleich große schwarze Balken angezeigt. G&D DynamicWorkplace-CON · 93...
  • Seite 101 Fenster angezeigt werden, kommen horizontale und/oder vertikale Scrollbars zum Einsatz. So ändern Sie die Skalierung eines Fensters: 1. Wählen Sie im Bereich Skalierungsmodus die gewünschte Einstellung. 2. Wählen Sie den prozentualen Faktor, falls Sie die Option Benutzerdefiniert gewählt haben. 94 · G&D DynamicWorkplace-CON...

  • Seite 102: Stream-Auswahl

    So senden Sie einen WoL-Befehl an den aufgeschalteten Rechner: 1. Klicken Sie im Bereich Wake on LAN den Button. HINWEIS: Der Wake-On-LAN-Button ist nur sichtbar, sofern an dem aufgeschalteten Rechnermodul Wake on LAN konfiguriert wurde. Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. G&D DynamicWorkplace-CON · 95...
  • Seite 103 Für dieses Signal ist der Auto-Modus aktiv.  Gelber/orangener Punkt:  Grüner Punkt: Das Signal ist auf dieses Fenster geschaltet. TIPP: Zusätzlich/alternativ kann der Signal-Zugriff auch über das Signal-Menü in der Hauptnavigation gesteuert werden (siehe Signal-Menü ab Seite 80). 96 · G&D DynamicWorkplace-CON...

  • Seite 104: Webapplikation Config Panel

    Konfiguration der Netzwerkschnittstellen der Geräte und zum Einsatz der Webapplikation finden Sie im separaten Handbuch. Start der Webapplikation Config Panel So starten Sie die Webapplikation 1. Geben in der Adresszeile folgende URL ein: https://[IP-Adresse des Geräts] G&D DynamicWorkplace-CON · 97...

  • Seite 105: Sprache Der Webapplikation Auswählen

    Spracheinstellung angewendet. So ändern Sie die Sprache der Webapplikation: 1. Klicken Sie auf das Sprachkürzel der aktuellen Sprache rechts oben. 2. Schalten Sie die zu verwendende Sprache mit einem Klick auf die gewünschte Sprache um. 98 · G&D DynamicWorkplace-CON...

  • Seite 106: Webapplikation Beenden

    Arbeit mit der Webapplikation. Die Webapplikation wird so gegen unautorisierten Zugriff geschützt. So beenden Sie die Webapplikation: 1. Klicken Sie auf das Benutzersymbol rechts oben. 2. Klicken Sie auf , um die aktive Sitzung zu beenden. Abmelden G&D DynamicWorkplace-CON · 99...

  • Seite 107: Benutzer Und Gruppen

    Konfig Eigenes Passwort nein nein ändern Geräte- Ansicht nein voll voll Rechte:Zugriff Das Effektivrecht der Rechte Rechnermodul-Konfig und Eigenes Passwort ändern resultieren aus den Rechten der Benutzergruppen. Das Geräte-Recht: Zugriff wurde hingegen direkt im Benutzerkonto vergeben. 100 · G&D DynamicWorkplace-CON...

  • Seite 108: Effizienter Einsatz Der Benutzergruppen

    Benutzerkonten – zusätzlich zur Gruppe Office – zu. In beiden Fällen erhält der Benutzer durch die Gruppen das Effektivrecht für das Recht Rechnermodul-Konfig. HINWEIS: Möchten Sie einem Benutzer der Gruppe ein erweitertes Recht zuordnen, kann dies alternativ auch direkt im Benutzerprofil geändert werden. G&D DynamicWorkplace-CON · 101...

  • Seite 109: Verwaltung Von Benutzerkonten

    Config Panel des kompatiblen Matrixswitch. Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. System-Rechte WICHTIG: Die Verwaltung der System-Rechte erfolgt über die Webapplikation Config Panel des kompatiblen Matrixswitch. Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. 102 · G&D DynamicWorkplace-CON...

  • Seite 110: Konfiguration

    Konfiguration und Überwachung der DynamicWorkplace-CON über einen Webbrowser zur Verfügung. WICHTIG: Die Konfiguration des DynamicWorkplace-CON erfolgt über die Webapplikation Config Panel der DynamicWorkplace-CON und des kompatiblen Matrixswitch. Die erforderlichen Schritte sind in den Handbüchern der Webapplikation beschrieben. G&D DynamicWorkplace-CON · 103...

  • Seite 111: Weiterführende Informationen

    Üblicherweise werden die DDC-Informationen des Monitors unverändert an den Rechner weitergeleitet. Stellt der KVM-Extender aber fest, dass sich die Informationen des Monitors nicht vollständig auslesen lassen oder diese unzulässige Einträge enthalten, werden die Informationen (wenn möglich) vervollständigt oder korrigiert. 104 · G&D DynamicWorkplace-CON...

  • Seite 112: Pin-Belegung Des Rs232-Steckers

    Die Pin-Belegungen des RS232-Steckers zeigt die folgende Abbildung: Arbeitsplatzmodul RS232-Stecker Die Tabelle zeigt die Zuordnung der verschiedenen Signale der Datenverbindung zu den entsprechenden Pins auf: Pin-Nr. Signale RxD (Receive Data) TxD (Transmit Data) GND (Ground) RTS (Request to Send) CTS (Clear to Send) G&D DynamicWorkplace-CON · 105...

  • Seite 113: Statusanzeigen

    Die redundante Spannungsversorgung liefert die erforderliche Spannung. Die redundante Spannungsversorgung ist ausgeschaltet. System grün System betriebsbereit Fehlerfall/Geräteboot Ident. blau LED zur Identifizierung des Gerätes nicht aktiviert. blinkt Wiederherstellung der Standardeinstellung per Reset-Taster ausgeführt. LED zur Identifizierung des Gerätes aktiviert. 106 · G&D DynamicWorkplace-CON...
  • Seite 114 SFP-Modul nicht erkannt. schnell (nur bei Fiber- Varian- ten) Network gelb flackert Netzwerkaktivität findet statt. Keine Netzwerkaktivität. grün Netzwerkverbindung hergestellt. Keine Netzwerkverbindung. Network gelb flackert Netzwerkaktivität findet statt. Keine Netzwerkaktivität. grün Netzwerkverbindung hergestellt. Keine Netzwerkverbindung. G&D DynamicWorkplace-CON · 107...

  • Seite 115: Technische Daten

    USB 2.0  1 Gerät USB-Klassen: Human Interface Device (HID) Massenspeicher (MSC/UMS) SmartCard Übertragungsrate: max. 25 Mbit/s USB 2.0 Full Speed Spezifikation: USB 2.0 Übertragungsart: transparent Übertragungsrate: max. 16 Mbit/s Unterstützte Geräte: High-Power-Devices (bis 500 mA) 108 · G&D DynamicWorkplace-CON...
  • Seite 116 Luftfeuchte: 20 % bis 80 %, nicht kondensierend ausreichende Luft- zirkulation Lagerumgebung Temperatur: -20 °C bis +60 °C Luftfeuchte: 15 % bis 85 %, nicht kondensierend Konformität CE, UKCA, FCC Klasse B, TAA, RoHS, WEEE, REACH G&D DynamicWorkplace-CON · 109...

  • Seite 117: Spezifische Eigenschaften Der Cat-Varianten

    3,7 kg DYNAMICWORKPLACE-CON-8C-ARU Schnittstelle zur KVM, Audio und RS232: 8 × RJ45-Buchse (1 Gbit/s) Gegenstelle Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 436 × 88 × 284 mm IP-Schutzklasse: IP20 Gewicht: ca. 3,9 kg 110 · G&D DynamicWorkplace-CON...

  • Seite 118: Spezifische Eigenschaften Der Fiber-Varianten

    Schnittstelle zur KVM, Audio und RS232: 8 × LC-Duplex-Buchse Gegenstelle (2,5 Gbit/s, inkl. Übertragungs- modulen/SFP-Transceiver) Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 436 × 88 × 284 mm IP-Schutzklasse: IP20 Gewicht: ca. 4,0 kg G&D DynamicWorkplace-CON · 111...

  • Seite 119: Eigenschaften Der Übertragungsmodule

    70 Meter (Fasern mit 160MHz*km) FDDI-Grade: SINGLEMODE(S)-ÜBERTRAGUNGSMODUL Datenübertragung Art: Lichtwellenleiter (2 Glasfasern) Schnittstellentyp: LC-Duplex Kabellänge (max.) Singlemode 9/125μm, 5 Kilometer Klasse OS1: SINGLEMODE(S+)-ÜBERTRAGUNGSMODUL Datenübertragung Art: Lichtwellenleiter (2 Glasfasern) Schnittstellentyp: LC-Duplex Kabellänge (max.) Singlemode 9/125μm, 10 Kilometer Klasse OS1: 112 · G&D DynamicWorkplace-CON...
  • Seite 122 © Guntermann & Drunck GmbH 2025. All rights reserved. Version 1.00 – 08/09/2025 Firmware: 1.0.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D DynamicWorkplace-CON...

  • Seite 123: Fcc Statement

     Increase the separation between the equipment and receiver.  Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help. G&D DynamicWorkplace-CON · ii...
  • Seite 124 Table of contents Safety instructions .................... 1 The DynamicWorkplace-CON series ............... 5 Connection to a KVM matrix switch ..............5 Installation ....................... 6 Preparation ....................... 6 Installing the computer modules and matrix switches ......... 6 DynamicWorkplace-CON-4C-ARU ..............7 Package contents ....................7 Establishing a connection to a local management network ......
  • Seite 125 Boot Screen ....................34 “No connection to remote device” dialog ............ 34 Login at the workplace ................35 Deactivation of the DynamicWorkplace-CON ..........36 Display area ....................37 Detection of native monitor resolution ............37 Monitor hotplug detection and extension of the Display area ....... 37 Monitor hotdeplug detection ..............
  • Seite 126 Keyboard operation of the context menu (window) ........86 Select menu (CPU tab) ................87 Script control (Script tab) ................89 Push commands (Push tab) ................90 Get commands (Get tab) ................91 Window configuration (Config tab) .............. 92 v · G&D DynamicWorkplace-CON...
  • Seite 127 Pin assignment of the RS232 plug ..............105 Status LEDs ....................106 Technical data ....................108 General features of the series ................108 Specific features of CAT variants ..............110 Specific features of fiber variants ..............111 Features of transmission modules ..............112 G&D DynamicWorkplace-CON · vi...

  • Seite 128: Safety Instructions

    When installing the devices, ensure that the devices’ mains plugs remain accessible at all time. Do not cover the ventilation openings For device variants with ventilation openings, it must always be ensured that the ventilation openings are not covered. G&D DynamicWorkplace-CON · 1...
  • Seite 129 Failure to observe this precautionary measure can result in injuries and damage to the device. Operate the device exclusively in the intended field of application The devices are designed for indoor use. Avoid extreme cold, heat or humidity. 2 · G&D DynamicWorkplace-CON...
  • Seite 130 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. G&D DynamicWorkplace-CON · 3...
  • Seite 131 The guarantee of complying with all relevant instructions can only be given by applying original components. Therefore, the devices have to be operated with G&D certified transmission modules only. 4 · G&D DynamicWorkplace-CON...

  • Seite 132: The Dynamicworkplace-Con Series

    The DynamicWorkplace-CON can be seamlessly integrated into existing digital G&D matrix systems. Another highlight is the transmission of audio signals and the specially developed intuitive user interface.

  • Seite 133: Installation

    4. Take the supplied cables and have them ready for the installation of the devices. Installing the computer modules and matrix switches Install compatible computer modules and matrix switches as described in the manuals of the computer modules and of the matrix switches. 6 · G&D DynamicWorkplace-CON...

  • Seite 134: Dynamicworkplace-Con-4C-Aru

    Connect the other end of the cable to a network interface of the local network. Network B: If required, plug in a category 5e (or better) twisted-pair cable, which is available as accessory. Connect the other end of the cable to a network interface of the local network. G&D DynamicWorkplace-CON · 7...

  • Seite 135: Connecting Keyboard And Mouse Of Consoles And Other Devices

    DP Out 1: Connect the first console monitor. If required, connect the second console monitor. DP Out 2: DP Out 3: If required, connect the third console monitor. If required, connect the fourth console monitor. DP Out 4: 8 · G&D DynamicWorkplace-CON...

  • Seite 136: Connecting Audio And Rs232 Interfaces

    Dynamic Ports of a compatible matrix switch (see page 5). No function, reserved for future expansions. Transmission 2: Establishing the power supply Main Power: Insert the supplied IEC cable here. Red Power: If required, connect the optional compatible external power supply. G&D DynamicWorkplace-CON · 9...

  • Seite 137: Service Interface

    The service menu can be operated via any terminal emulator. Use a service cable to connect the computer on which the terminal emulator is installed with the Service port of the device. 10 · G&D DynamicWorkplace-CON...
  • Seite 138 4. In the service menu, you have the following options:  Quit  System information  Set system defaults: A confirmation Are you sure? [y]es, [N]o (default) is displayed.  Reboot: A confirmation Are you sure? [y]es, [N]o (default) is displayed. G&D DynamicWorkplace-CON · 11...

  • Seite 139: Dynamicworkplace-Con-8C-Aru

    Connect the other end of the cable to a network interface of the local network. Network B: If required, plug in a category 5e (or better) twisted-pair cable, which is available as accessory. Connect the other end of the cable to a network interface of the local network. 12 · G&D DynamicWorkplace-CON...

  • Seite 140: Connecting Keyboard And Mouse Of Consoles And Other Devices

    DP Out 1: Connect the first console monitor. DP Out 2: If required, connect the second console monitor. DP Out 3: If required, connect the third console monitor. DP Out 4: If required, connect the fourth console monitor. G&D DynamicWorkplace-CON · 13...

  • Seite 141: Connecting Audio And Rs232 Interfaces

    Dynamic Ports of a compatible matrix switch (see page 5). Transmission 2: No function, reserved for future expansions. Establishing the power supply Insert the supplied IEC cable here. Main Power: Red Power: If required, connect the optional compatible external power supply. 14 · G&D DynamicWorkplace-CON...

  • Seite 142: Service Interface

    The service menu can be operated via any terminal emulator. Use a service cable to connect the computer on which the terminal emulator is installed with the Service port of the device. G&D DynamicWorkplace-CON · 15...
  • Seite 143 4. In the service menu, you have the following options:  Quit  System information  Set system defaults: A confirmation Are you sure? [y]es, [N]o (default) is displayed.  Reboot: A confirmation Are you sure? [y]es, [N]o (default) is displayed. 16 · G&D DynamicWorkplace-CON...

  • Seite 144: Dynamicworkplace-Con-4F-Aru

    Connect the other end of the cable to a network interface of the local network. If required, plug in a category 5e (or better) twisted-pair cable, Network B: which is available as accessory. Connect the other end of the cable to a network interface of the local network. G&D DynamicWorkplace-CON · 17...

  • Seite 145: Connecting Keyboard And Mouse Of Consoles And Other Devices

    DP Out 1: Connect the first console monitor. If required, connect the second console monitor. DP Out 2: DP Out 3: If required, connect the third console monitor. If required, connect the fourth console monitor. DP Out 4: 18 · G&D DynamicWorkplace-CON...

  • Seite 146: Connecting Audio And Rs232 Interfaces

    Transmission|Rx interface of the Dynamic Ports of a compatible matrix (see page 5). Transmission 1|Rx: Insert the LC plug of a fibre optic cable connected to the Transmission|Tx interface of the Dynamic Ports of a compatible matrix (see page 5). No function, reserved for future expansions. Transmission 2: G&D DynamicWorkplace-CON · 19...

  • Seite 147: Establishing The Power Supply

    The service menu can be operated via any terminal emulator. Use a service cable to connect the computer on which the terminal emulator is installed with the Service port of the device. 20 · G&D DynamicWorkplace-CON...
  • Seite 148 4. In the service menu, you have the following options:  Quit  System information  Set system defaults: A confirmation Are you sure? [y]es, [N]o (default) is displayed.  Reboot: A confirmation Are you sure? [y]es, [N]o (default) is displayed. G&D DynamicWorkplace-CON · 21...

  • Seite 149: Dynamicworkplace-Con-8F-Aru

    Connect the other end of the cable to a network interface of the local network. Network B: If required, plug in a category 5e (or better) twisted-pair cable, which is available as accessory. Connect the other end of the cable to a network interface of the local network. 22 · G&D DynamicWorkplace-CON...

  • Seite 150: Connecting Keyboard And Mouse Of Consoles And Other Devices

    DP Out 1: Connect the first console monitor. DP Out 2: If required, connect the second console monitor. DP Out 3: If required, connect the third console monitor. DP Out 4: If required, connect the fourth console monitor. G&D DynamicWorkplace-CON · 23...

  • Seite 151: Connecting Audio And Rs232 Interfaces

    Transmission|Rx interface of the Dynamic Ports of a compatible matrix (see page 5). Transmission 1|Rx: Insert the LC plug of a fibre optic cable connected to the Transmission|Tx interface of the Dynamic Ports of a compatible matrix (see page 5). No function, reserved for future expansions. Transmission 2: 24 · G&D DynamicWorkplace-CON...

  • Seite 152: Establishing The Power Supply

    The service menu can be operated via any terminal emulator. Use a service cable to connect the computer on which the terminal emulator is installed with the Service port of the device. G&D DynamicWorkplace-CON · 25...
  • Seite 153 4. In the service menu, you have the following options:  Quit  System information  Set system defaults: A confirmation Are you sure? [y]es, [N]o (default) is displayed.  Reboot: A confirmation Are you sure? [y]es, [N]o (default) is displayed. 26 · G&D DynamicWorkplace-CON...

  • Seite 154: Start-Up

    LEDs on the back panel show the module’s operating status. For further information about this topic, also see the chapter Status LEDs on page 106 ff. Operation You can operate the computers connected to the computer modules at the remote console of the DynamicWorkplace-CON G&D DynamicWorkplace-CON · 27...

  • Seite 155: User Login At The Console Module

    Showing terms of use is activated (see manual of the Config Panel of the compatible matrix switch). IMPORTANT: The 2-Factor Auth Code (TOTP) field only appears if 2-factor authentication is enabled (see manual of the Config Panel of the compatible matrix switch). 28 · G&D DynamicWorkplace-CON...

  • Seite 156: Configuring The Password Complexity

    If the terms of use are displayed, they must be accepted before each (new) device access. IMPORTANT: The configuration of the terms of use can be done in the Config Panel web application of the compatible matrix switch. The necessary steps are described in the manual of the web application. G&D DynamicWorkplace-CON · 29...

  • Seite 157: User Logout At The Console Module

    Always use the User logout function of the system to protect the console module and system against unauthorised access. How to log out of the system: 1. Open the MainNav. 2. Click on the logout icon. 30 · G&D DynamicWorkplace-CON...

  • Seite 158: Initial Configuration Of The Network Settings

     global network settings: obtain settings dynamically IMPORTANT: The configuration of the network settings can be done in the Config Panel web application of the DynamicWorkplace-CON The necessary steps are described in the manual of the web application. G&D DynamicWorkplace-CON · 31...

  • Seite 159: Using The Reset Button

    4. Release the button as soon as the green System LED is fast blinking. NOTE: You can also reset the default settings using the Config Panel application. When using the web application to reset the default settings, it is possible to keep the configuration of the network interfaces. 32 · G&D DynamicWorkplace-CON...

  • Seite 160: Temporarily Deactivating The Netfilter Rules

    3. Use the web application to edit the netfilter rules stored in the device Config Panel and, afterwards, save these rules. IMPORTANT: The former settings are reactivated if no new netfilter rules are created within 15 minutes. G&D DynamicWorkplace-CON · 33...

  • Seite 161: Windowmanager

    “No connection to remote device” dialog If a connection to the detected counterpart cannot be established — or if no counterpart is configured or detected in the DynamicWorkplace-CON — the “No connection to remote device” dialog is displayed. This dialog also appears if, during operation, the connection/transmission to the counterpart is lost.

  • Seite 162: Login At The Workplace

    You can also click Change connection to open a selection list and, if necessary, choose a (different) counterpart. The user can select a recognized UID of a compatible counterpart from the list and choose to Save or Discard the change. G&D DynamicWorkplace-CON · 35...

  • Seite 163: Deactivation Of The Dynamicworkplace-Con

    The 2-Factor Auth Code (TOTP) field only appears if two-factor authentication is enabled (see the Config Panel manual for the compatible matrix switch). Deactivation of the DynamicWorkplace-CON DynamicWorkplace-CON can be deactivated via a configuration option. In this state, logging in to the Window Manager is no longer possible. Instead of the login screen, the following message appears on the monitors: Console disabled –...

  • Seite 164: Display Area

    IMPORTANT: The representation of the physical monitor setup is also configured via the Config Panel web application of the compatible Matrix switch. The required steps are described in the manual of the web application. G&D DynamicWorkplace-CON · 37...

  • Seite 165: Monitor Hotdeplug Detection

    Because the display area is not adjusted when a monitor is turned off, windows and content remain at their original positions – including potentially on the powered-off monitor. These contents will remain invisible as long as the monitor stays turned off. 38 · G&D DynamicWorkplace-CON...

  • Seite 166: Operation

    The main navigation (see Keyboard operation of the main navigation on page 42) and the context menu of windows (see Keyboard operation of the context menu (window) on page 86) can also be operated partially via keyboard. G&D DynamicWorkplace-CON · 39...

  • Seite 167: Main Navigation

     Presets & Layout (see page 43 ff.)  Windows (see page 61 ff.)  Computer modules (see page 76 ff.)  Signals (see page 80 ff.)  Logut (see page 83) 40 · G&D DynamicWorkplace-CON...

  • Seite 168: Position And Visibility Of The Main Navigation

    DWC MainNav hotkey) is done via the Config Panel web application of the compatible matrix switch. The required steps are described in the manual of the web application.  Automatic launch: The main navigation opens automatically if no window is currently open. G&D DynamicWorkplace-CON · 41...

  • Seite 169: Keyboard Operation Of The Main Navigation

    Entries in the main navigation can be updated at runtime. For example, if a user is currently in the open Presets & Layout menu, newly created presets will automatically appear in the list – provided they were added via another WindowManager. There is no need to trigger a manual reload. 42 · G&D DynamicWorkplace-CON...

  • Seite 170: Presets In The Presets & Layout Menu

     Stream or video channel selection for DualHead computer modules  Status of signal output (which window/channel has access to exclusive singals)  Assignment of FocusAreas NOTE: Presets are stored in the connected counterpart and are therefore generally available system-wide to authorized users. G&D DynamicWorkplace-CON · 43...

  • Seite 171: Creating A New Preset

    49 ff.). A preset can be made available either only to the user who created it or, with the appropriate permissions, to all authorized users. IMPORTANT: Presets that are available to all authorized users can only be created, modified, or deleted by users with superuser rights. 44 · G&D DynamicWorkplace-CON...
  • Seite 172 7. Click the Save icon and confirm the security prompt to save the current state as a preset. NOTE: Each user can create a maximum of 10 personal presets (available only to the creating user). NOTE: A total of 20 presets can be created that are available to all authorized users. G&D DynamicWorkplace-CON · 45...

  • Seite 173: Modifying An Existing Preset

    To do so, you must first exit edit mode by clicking Exit 5. In the row of the preset you want to modify, click the Save icon and confirm the security prompt. 46 · G&D DynamicWorkplace-CON...

  • Seite 174: Changing Preset Availability

    4. In the row of the preset you want to modify: Click the single-user icon if the preset should be made available to all authorized users. Click the multi-user icon if the preset should only be available to the current user. Confirm the security prompt to apply the change. G&D DynamicWorkplace-CON · 47...

  • Seite 175: Renaming A Preset

    4. Double-click the name of the preset you want to rename. 5. Enter the desired name. NOTE: Preset names must not exceed 30 characters and must be unique system-wide. 6. Press Enter or click on another element in the menu to save the new name. 48 · G&D DynamicWorkplace-CON...

  • Seite 176: Deleting A Preset

    When a preset is called, the current window arrangement and computer module assignments are discarded. Instead, the window layout stored in the preset is applied, and the computer modules stored in the preset are activated accordingly. G&D DynamicWorkplace-CON · 49...
  • Seite 177 If, when calling a preset, it is determined that windows would be opened in a non-visible area (e.g. because the DynamicWorkplace-CON has a lower resolution or fewer monitors than were present when the preset was saved), the windows will instead be placed within the operable area. 50 · G&D DynamicWorkplace-CON...

  • Seite 178: Calling A Preset Using Preset Keys

    If, when calling a preset, it is determined that windows would be opened in a non-visible area (e.g. because the DynamicWorkplace-CON has a lower resolution or fewer monitors than were present when the preset was saved), the windows will instead be placed within the operable area. G&D DynamicWorkplace-CON · 51...

  • Seite 179: Layouts In The Presets & Layout Menu

    Divides the screen into sixteen equal areas (4 rows x 4 columns). Each window occupies 1/16 of the display area.  Layout 5+1: Displays one large window (bottom left) and five smaller windows (above and to the right of it). Ideal for highlighting a particular window. 52 · G&D DynamicWorkplace-CON...

  • Seite 180: Layout Compositions

    These predefined compositions cannot be deleted or edited:  Free: All monitors use the free layout. (This is the default if no specific composition has been detected for the user.)  2x2: All monitors use the 2x2 layout. G&D DynamicWorkplace-CON · 53...

  • Seite 181: Creating A New Layout Composition

    A layout composition can be made available either only to the user who created it or to all users. IMPORTANT: Layout compositions that are available to all users can only be created, modified, or deleted by users with superuser rights. 54 · G&D DynamicWorkplace-CON...
  • Seite 182 NOTE: Each user can create a maximum of 10 personal layout compositions (available only to the creating user). NOTE: A total of 20 layout compositions can be created that are available to all authorized users. G&D DynamicWorkplace-CON · 55...

  • Seite 183: Modifying An Existing Layout Compostion

    7. Check the box Provide to all users? if you want the layout composition to be available to all users. If the box is not checked, the layout composition will only be available to the user who created it. 8. Click Save to store the modified layout composition. 56 · G&D DynamicWorkplace-CON...

  • Seite 184: Renaming A Layout Composition

    4. Double-click on the name of the layout composition you want to rename. 5. Enter the desired name. NOTE: Layout composition names must not exceed 30 characters and must be unique system-wide. 6. Press Enter or click on another element in the menu to save the changed name. G&D DynamicWorkplace-CON · 57...

  • Seite 185: Deleting A Layout Composition

    To do so, you must first exit edit mode by clicking Exit 4. Click the Delete icon in the row of the layout composition you want to delete and confirm the security prompt. 58 · G&D DynamicWorkplace-CON...

  • Seite 186: Calling A Layout Composition

    When a layout composition is selected, the currently used layout composition is discarded. How to call a layout composition: 1. Open the main navigation. 2. Open the Presets & Layout menu. 3. In the Layouts section, click on the desired layout composition. G&D DynamicWorkplace-CON · 59...
  • Seite 187 – i.e., displayed behind an already placed window. Using the window menu (see Bringing a hidden window to the foreground on page 64), the focus can be switched to such a hidden window at any time. 60 · G&D DynamicWorkplace-CON...

  • Seite 188: Windows

    To change the assignment, the title bar of a different transmission window can be dragged and dropped into the already linked FocusArea window using the secondary mouse button NOTE: A maximum of eight FocusAreas can be open simultaneously. G&D DynamicWorkplace-CON · 61...

  • Seite 189: Windows Menu

    WindowManager Windows menu The windows menu allows you to open windows. 62 · G&D DynamicWorkplace-CON...

  • Seite 190: List Of Available Windows

    Each entry is labeled with the window title, which includes: The label FocusArea and the number of the FocusArea The name of the DynamicWorkplace-CON channel (if linked), and The name of the computer module (if connected). At the end of the list, a new FocusArea window can be opened via + Add When a window is closed, it is removed from the list.

  • Seite 191: Opening A Window For A Specific Transmission Channel

    When a window is closed, the connection to an assigned computer module is also terminated. ADVICE: Additionally, you can close a window via its title bar (see Closing a win- dow via the title bar on page 71 ff.). 64 · G&D DynamicWorkplace-CON...

  • Seite 192: Window Frame

    Tradeswitch workplace. DynamicWorkplace-CON IMPORTANT: The configuration of the Tradeswitch frame is performed via the Config Panel web application of the compatible matrix switch. The required steps are described in the manual of the web application. G&D DynamicWorkplace-CON · 65...

  • Seite 193: Title Bar Contents

    On the right side, a button is displayed that can either maximize the window to fullscreen mode (see Bring a window to fullscreen via title bar on page 67) or restore it to its previous size (see Restoring a window from fullscreen mode via the title bar on page 67). 66 · G&D DynamicWorkplace-CON...

  • Seite 194: Bring A Window To Fullscreen Via Title Bar

    In fullscreen mode, the title bar is hidden by default. It becomes visible when you move the mouse pointer to the center of the upper screen edge. Once the pointer leaves this area, the title bar is hidden again. G&D DynamicWorkplace-CON · 67...

  • Seite 195: Icons Indicating The Status Of Exclusive Signals

    Clicking on an icon opens the window’s context menu on the Config tab. There, access can be modified if needed (see Exclusive signals on page 96 ff.). If an icon does appear in the title bar, it means that the corresponding signal is currently routed to this window. 68 · G&D DynamicWorkplace-CON...

  • Seite 196: Icon For View-Only-Mode

    The required steps are described in the manual of the web application. ADVICE: In addition to the icon for MultiUser access, a MultiUser counter is available in the computer module menu (see List of available computer modules on page 76 ff.). G&D DynamicWorkplace-CON · 69...

  • Seite 197: Freeze Function

    Freeze icon with timer: An icon indicates that the window is in freeze state. Additionally, a counter shows the elapsed time since the image loss (in hours, minutes, and seconds) Both visual indicators can also be shown in combination. 70 · G&D DynamicWorkplace-CON...

  • Seite 198: Closing A Window Via The Title Bar

    When a window is closed, the connection to a connected computer module is also terminated. ADVICE: Additionally, it is possible to close a window via the Window menu (see Closing a window via the Window menu on page 64 ff.). G&D DynamicWorkplace-CON · 71...

  • Seite 199: Changing The Window Size In Free Layout

    1. Move the mouse pointer to the title bar of the window you want to move, press and hold the primary mouse button. 2. Drag the window to the desired position while holding down the primary mouse button, then release the button to place it. 72 · G&D DynamicWorkplace-CON...

  • Seite 200: Swapping Window Positions - Swap Mode

    1. Move the mouse pointer to the title bar of the window whose position you want to swap, press and hold the primary mouse button. 2. Drag the window over the other window with which you want to swap positions and release the primary mouse button. G&D DynamicWorkplace-CON · 73...

  • Seite 201: Adjusting Window Size In The Free Layout When Reaching A Screen Edge

    As soon as the window enters this area, it will automatically snap to the size and position of the corresponding quarter. The illustration below shows the active edge areas that trigger the placement and resizing to one of the four screen quarters. 74 · G&D DynamicWorkplace-CON...
  • Seite 202 The illustration below shows the active edge area that triggers the fullscreen resizing. ADVICE: Additionally, you can bring a window to fullscreen mode via the title bar (see Bring a window to fullscreen via title bar on page 67). G&D DynamicWorkplace-CON · 75...

  • Seite 203: Computer Modules Menu (Comp. Modules)

    All additional view filters are listed below in alphabetical order. The current state of each view filter (expanded or collapsed) is stored per session and restored the next time the menu is opened. 76 · G&D DynamicWorkplace-CON...
  • Seite 204 (instead of a counter). ADVICE: In addition to the multi-user counter, an icon indicating multi-user access is also available (see Icon for MultiUser access on page 69 ff.). G&D DynamicWorkplace-CON · 77...
  • Seite 205 Computer module already connected: If the computer module is already connected in one or more windows, clicking on the list entry automatically brings the corresponding windows to the foreground. 78 · G&D DynamicWorkplace-CON...

  • Seite 206: Assigning Computer Modules Via Drag & Drop

    If a connection cannot be established – for example, because no free transmission channel to the counterpart is available or no free route to the computer module exists – an appropriate error message is displayed. In this case, any existing connection in the transmission window remains unchanged. G&D DynamicWorkplace-CON · 79...

  • Seite 207: Signals Menu

    FocusArea. In addition, an Auto option is available. The Auto option ensures that the exclusive signal is automatically assigned to a window once the user focus remains in that window for approximately two seconds. 80 · G&D DynamicWorkplace-CON...
  • Seite 208 Therefore, when such a window is reopened, the desired signals may need to be reassigned. ADVICE: Additionally or alternatively, signal access can also be managed via the context menu of each window (see Exclusive signals on page 96). G&D DynamicWorkplace-CON · 81...

  • Seite 209: Special Case: Generic Usb Selection

    In the lower section – as in other signal submenus – all open transmission windows and FocusAreas are listed. The Generic USB signal can be routed to a window following the same logic. The auto mode is also supported. 82 · G&D DynamicWorkplace-CON...

  • Seite 210: User Log Out

    (i.e., no keyboard or mouse interaction). IMPORTANT: The configuration of the Auto-Logout function is done via the Config Panel web application of the compatible matrix switch. The required steps are described in the manual of the web application. G&D DynamicWorkplace-CON · 83...

  • Seite 211: Context Menu (Window)

    The context menu can be opened from both transmission windows and FocusAreas. IMPORTANT: From within a FocusArea, the context menu can only be opened after it has been linked to a transmission window (see Windows on page 61). 84 · G&D DynamicWorkplace-CON...

  • Seite 212: Mouse Operation Of The Context Menu (Window)

    1. Click the context menu icon on the left side of the title bar of the window you want to edit. How to close the context menu using the mouse: 1. Click the context menu icon of the open context menu. NOTE: After successfully executing a function, the context menu closes automatically.. G&D DynamicWorkplace-CON · 85...

  • Seite 213: Keyboard Operation Of The Context Menu (Window)

    Use the Up and Down arrow keys to select a row within a tab. The selected row is visually highlighted. Pressing the Enter key executes the highlighted row. NOTE: After successfully executing a function, the context menu closes automatically. 86 · G&D DynamicWorkplace-CON...

  • Seite 214: Select Menu (Cpu Tab)

    The computer module is offline. The computer modules are sorted according to their status in descending order: first online (green), then ready (yellow/orange), and finally offline (red). Within a status category, they are sorted alphabetically by name. G&D DynamicWorkplace-CON · 87...
  • Seite 215 1. Click on a list entry to switch the window to the corresponding computer module. How to disconnect from the currently connected computer module: 1. Click on Disconnect to terminate the connection to the currently selected computer module. 88 · G&D DynamicWorkplace-CON...

  • Seite 216: Script Control (Script Tab)

    Script creation is carried out via the Config Panel web application or the on-screen display of the compatible matrix switch. The required steps are described in the respective manuals. How to execute a script: 1. Click on a list entry to execute the corresponding script. G&D DynamicWorkplace-CON · 89...

  • Seite 217: Push Commands (Push Tab)

    How to push the connection status of the window to another console module or DWC channel: 1. Click on a list item to push the connection status to the corresponding console module or DWC channel. 90 · G&D DynamicWorkplace-CON...

  • Seite 218: Get Commands (Get Tab)

    How to get the connection status from another console module or DWC channel: 1. Click on a list item to retrieve the connection status from the corresponding console module or DWC channel. G&D DynamicWorkplace-CON · 91...

  • Seite 219: Window Configuration (Config Tab)

    WindowManager Window configuration (Config tab) After opening the Config tab, various configuration parameters for the respective window are displayed. 92 · G&D DynamicWorkplace-CON...

  • Seite 220: Scaling Mode

    The computer image is scaled to the full height of the window. If the window is not wide enough, a horizontal scrollbar is displayed. If there is unused horizontal space, equal-sized black bars appear on the left and right sides of the window. G&D DynamicWorkplace-CON · 93...
  • Seite 221 If the scaled image does not fully fit within the window, horizontal and/or vertical scrollbars are used. How to change the scaling of a window: 1. In the Scaling mode section, select the desired setting. 2. If using the Customized option, choose the desired percentage factor. 94 · G&D DynamicWorkplace-CON...
  • Seite 222 1. In the Wake on LAN section, click the button. NOTE: The Wake on LAN button is only visible if Wake on LAN has been configured for the connected computer module. The required steps are described in the manual of the web application. G&D DynamicWorkplace-CON · 95...
  • Seite 223 Green dot: The signal is explicitly assigned to this window. ADVICE: In addition to this, signal access can also be managed via the Signals menu in the main navigation (see Signals menu on page 80 ff.). 96 · G&D DynamicWorkplace-CON...

  • Seite 224: Web Application Config Panel

    Starting the web application Config Panel How to start the web application: 1. Enter the following URL in the address bar: https://[IP address of the device] G&D DynamicWorkplace-CON · 97...

  • Seite 225: Selecting The Language Of The Web Application

    How to change the language of the web application: 1. Click the language identifier of the current language in the upper right corner. 2. Switch the language to be used by clicking on the desired language. 98 · G&D DynamicWorkplace-CON...

  • Seite 226: Closing The Web Application

    Logout function after finishing your work with the web application. How to close the web application: 1. Click on the user icon at the top right. 2. Click on Logout to exit the active session. G&D DynamicWorkplace-CON · 99...

  • Seite 227: Users And Groups

    Access The settings of the Computer module config and Change own password rights result from the rights assigned to the user groups. The Device rights: Access is given directly in the user account. 100 · G&D DynamicWorkplace-CON...

  • Seite 228: Efficient User Group Administration

    . In addition to the »Office« group, also assign the respective user accounts to this group. In both cases, the user is provided with the effective right for Computer module config. ADVICE: The user profile lets you provide extended rights to a group member. G&D DynamicWorkplace-CON · 101...

  • Seite 229: Administrating User Accounts

    The necessary steps are described in the manual of the web application. System rights IMPORTANT: The administration of the system rights can be done in the Config Panel web application of the compatible matrix switch. The necessary steps are described in the manual of the web application. 102 · G&D DynamicWorkplace-CON...

  • Seite 230: Configuration

    IMPORTANT: The configuration of the DynamicWorkplace-CON can be done in the Config Panel web application of the DynamicWorkplace-CON and of the compatible matrix switch. The necessary steps are described in the manuals of the web application. G&D DynamicWorkplace-CON · 103...

  • Seite 231: Further Information

    The monitor’s DDC information is usually transmitted one-to-one to the computer. Should the KVM extender determine that the display cannot be read without errors or that the entries are invalid, the information is completed or corrected (if possible). 104 · G&D DynamicWorkplace-CON...

  • Seite 232: Pin Assignment Of The Rs232 Plug

    The table shows how the different signals of the data connection are assigned to the according pins: Pin no. Signal RxD (Receive Data) TxD (Transmit Data) GND (Ground) RTS (Request to Send) CTS (Clear to Send) G&D DynamicWorkplace-CON · 105...

  • Seite 233: Status Leds

    The redundant power supply is switched off. System green System ready for operation. Fault/device boot Ident. blue LED to identify device is not active. blinking Resetting of the default settings by using the reset button. LED to identify device is active. 106 · G&D DynamicWorkplace-CON...
  • Seite 234 (only with fiber variants) Network A yellow flickering Network activity. No network activity. green Network connection established. No network connection. Network B yellow flickering Network activity. No network activity. green Network connection established. No network connection. G&D DynamicWorkplace-CON · 107...

  • Seite 235: Technical Data

    Human Interface Device (HID) Mass Storage (MSC / UMS) SmartCard Transmission rate: max. 25 Mbit/s USB 2.0 Full Speed Specification: USB 2.0 Transmission type: transparent Transmission rate: max. 16 Mbit/s Supported devices: high-power devices (up to 500 mA) 108 · G&D DynamicWorkplace-CON...
  • Seite 236 20 % to 80 %, non-condensing  Ensure sufficient air circulation. Storage environment Temperature: -20 °C to +60 °C Air humidity: 15 % to 85 %, non-condensing Conformity CE, UKCA, FCC class B, TAA, RoHS, WEEE, REACH G&D DynamicWorkplace-CON · 109...

  • Seite 237: Specific Features Of Cat Variants

    KVM, Audio and RS232: 8 × RJ 45 socket (1 Gbit/s) Casing Material: anodised aluminium Dimensions (W × H × D): 436 × 88 × 284 mm approx. IP protection class: IP20 Weight: approx. 3.9 kg 110 · G&D DynamicWorkplace-CON...

  • Seite 238: Specific Features Of Fiber Variants

    8 × LC duplex socket (2.5 Gbit/s, incl. transmission modules/SFP transceivers) Casing Material: anodised aluminium Dimensions (W × H × D): 436 × 88 × 284 mm approx. IP protection class: IP20 Weight: approx. 4.0 kg G&D DynamicWorkplace-CON · 111...

  • Seite 239: Features Of Transmission Modules

    Interface type: LC duplex Cable length (max.) Singlemode 9/125μm, 5 kilometres Class OS1: SINGLEMODE(S+) TRANSMISSION MODULE Data transmission Type: fibre optics (2 glass fibres) Interface type: LC duplex Cable length (max.) Singlemode 9/125μm, 10 kilometres Class OS1: 112 · G&D DynamicWorkplace-CON...
  • Seite 244 G&D. FEELS RIGHT. Headquarters | Hauptsitz Guntermann & Drunck GmbH Systementwicklung Obere Leimbach 9 | D-57074 Siegen | Phone +49 271 23872-0 sales@gdsys.com | www.gdsys.com US Office Middle East Office APAC Office G&D North America Inc. Guntermann & Drunck GmbH Guntermann &...

Inhaltsverzeichnis
