SOLARFOCUS L110 Montageanleitung
Pellet-vorratsbehälter
Verwandte Anleitungen für SOLARFOCUS L110
Inhaltszusammenfassung für SOLARFOCUS L110

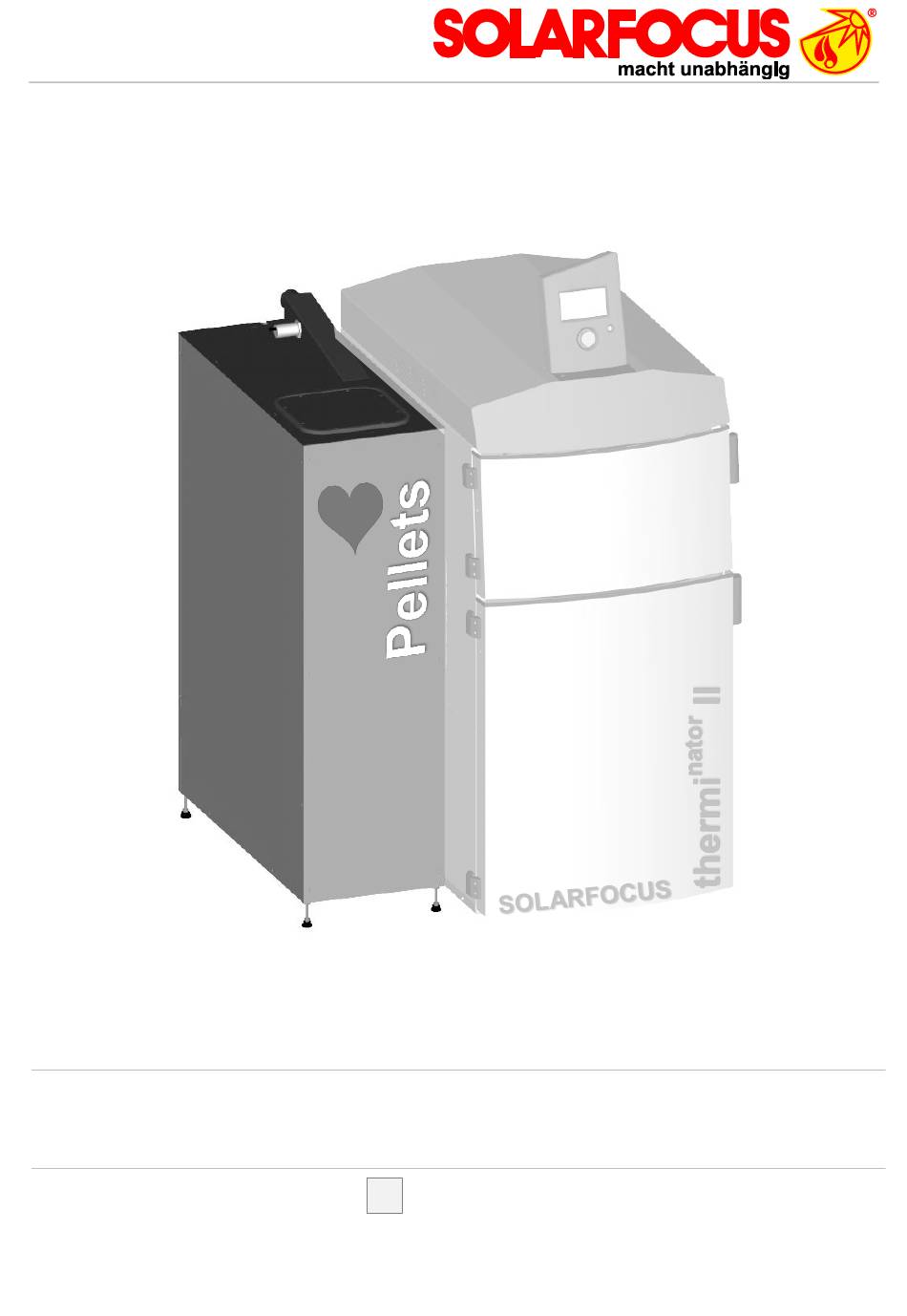

- Seite 1 ► Vor Gebrauch lesen. ► Sicherheitshinweise beachten. Pellet-Vorratsbehälter L110 nator nator für Biomasse-Heizkessel thermi II und thermi II touch Montageanleitung für Fachpersonal...
-
Seite 2: Inhaltsverzeichnis
Abmessungen – Gehäuse ......................... 7 Einbau-Abmessungen ..........................7 5 Montage ................................8 Erforderliches Werkzeug ........................... 8 Elektrischer Anschluss ..........................8 Hinweise zu Saug- und Rückluftschlauch ....................8 Montageablauf ............................9 6 Einstellungen in der SOLARFOCUS Kesselregelung ..................11 Montageanleitung Pellet-Vorratsbehälter... -
Seite 3: Zu Dieser Anleitung
Zu dieser Anleitung 1 Zu dieser Anleitung Die Sprache der Originalanleitung ist Deutsch. Alle weiteren Sprachen dieser Anleitung sind eine Überset- zung der Originalanleitung. 1.1 Funktion der Anleitung Die Anleitung ist ein Bestandteil des Produktes und ermöglicht den sicheren und effizienten Umgang mit dem Produkt. -
Seite 4: Beschriftung Von Abbildungen
Die Ziffer 6 steht für das Hauptkapitel, in welchem die Abbildung platziert ist, die Zif- fer 3 für die fortlaufende Abbildungsnummer innerhalb des Hauptkapitels. 1.4 Haftungsbeschränkung Die SOLARFOCUS GmbH. haftet nicht für Personen- und Sachschäden begründet durch: Nichtbeachtung dieser Anleitung. Eine nicht bestimmungsgemäße Verwendung des Produktes. -
Seite 5: Produktbeschreibung
Als Zwischenspeicher für die Pellet-Saugaustragung beim Biomasse-Heizkessel thermi II und thermi touch. Nur auf der linken Heizkesselseite montierbar. Steckerfertig zum Anschluss an das elektrische Kessel-Leistungsteil. Hinweis: Geeignet für SOLARFOCUS Heizkessel nator thermi II 22 und 30... -
Seite 6: Lieferumfang
Wartung 4.1 Lieferumfang Gehäuse Einschubschneckeneinheit vormontiert Flanschdichtung Flanschverkleidung 2-teilig Stellfuß - SW 12 Hochbelastbare Schlauschelle DIN 3017 - SW10 Kabel vormontiert Verbindungsschlauch Ø 70 mm Schlauchklemme für Ø 70 mm - SW 7 Montageanleitung Pellet-Vorratsbehälter... -
Seite 7: Abmessungen - Gehäuse
Wartung 4.2 Abmessungen – Gehäuse von vorne von links von oben 4.3 Einbau-Abmessungen ► > 10 cm Vom Pellet-Vorratsbehälter zur seitlichen Wand einen Mindestabstand von 10 cm einhalten. Hinweis: Bei Aufstellung mit Mindestabstand muss der Behälter von der Vorder- und Rückseite zugänglich sein. -
Seite 8: Montage
Schläuche sind nicht UV-beständig (Verlegung im Freien nicht zulässig). ► Temperaturbeständigkeit der Schläuche < 60°C. ► Schläuche möglichst geradlinig verlegen. Zur Vermeidung von Durchhängen den SOLARFOCUS Artikel Tragschale aus verzinktem Stahlblech verwenden. Achtung ! Gefahr von elektrostatischer Aufladung der Schläuche durch den Pellet Transport. -
Seite 9: Montageablauf
Montage 5.4 Montageablauf nator Heizkessel thermi II muss fertig aufgestellt und ausgerichtet sein. Hinweis: Pellet-Vorratsbehälter nur auf der linken Kesselseite montierbar. ► Vorgestanzten Teil aus der Seitenverkleidung her- austrennen. ► Isolierung hinter der Seitenverkleidung ausschneiden. Abb. 5-1_001 ► 4 Sechskantmuttern M10 (SW 10) lösen und Flanschplatte... - Seite 10 Montage ► Gehäuse so positionieren dass die beiden Anschluss- stutzen zueinander ausgerichtet sind (Höhe mit den Stellfüßen justieren, SW 12). ► ► Verbindungsschlauch über die Anschlussstutzen montieren und mit den beiden Schlauchklemmen (SW 7) fixieren. Abb. 5-5_004_Rückseite ► Folgende Kabel über die Kesselrückseite in den Ka- belkanal verlegen: Saugturbine Behälterschneckenmotor...
-
Seite 11: Einstellungen In Der Solarfocus Kesselregelung
Einstellungen in der SOLARFOCUS Kesselregelung 6 Einstellungen in der SOLARFOCUS Kesselregelung Achtung ! Bei Inbetriebnahme des Pellet-Vorratsbehälters die Parameter in den Masken unterhalb laut Vorga- be anpassen. Nichtbeachtung führt zu Fehlfunktion. Wenn am Kessel Leistungsteil der verbundene Stecker des Einschubtemperaturfühlers (X33) erkannt wird startet in der Kesselregelung die Abfrage nach dem Anlagentyp. - Seite 12 Alles aus einer Hand SOLARFOCUS Solaranlagen – SOLARFOCUS Biomasseheizung – SOLARFOCUS Speichertechnik EN ISO 9001 certified GEPRÜFTE QUALITÄT...
