Aufstellen
1
2
13

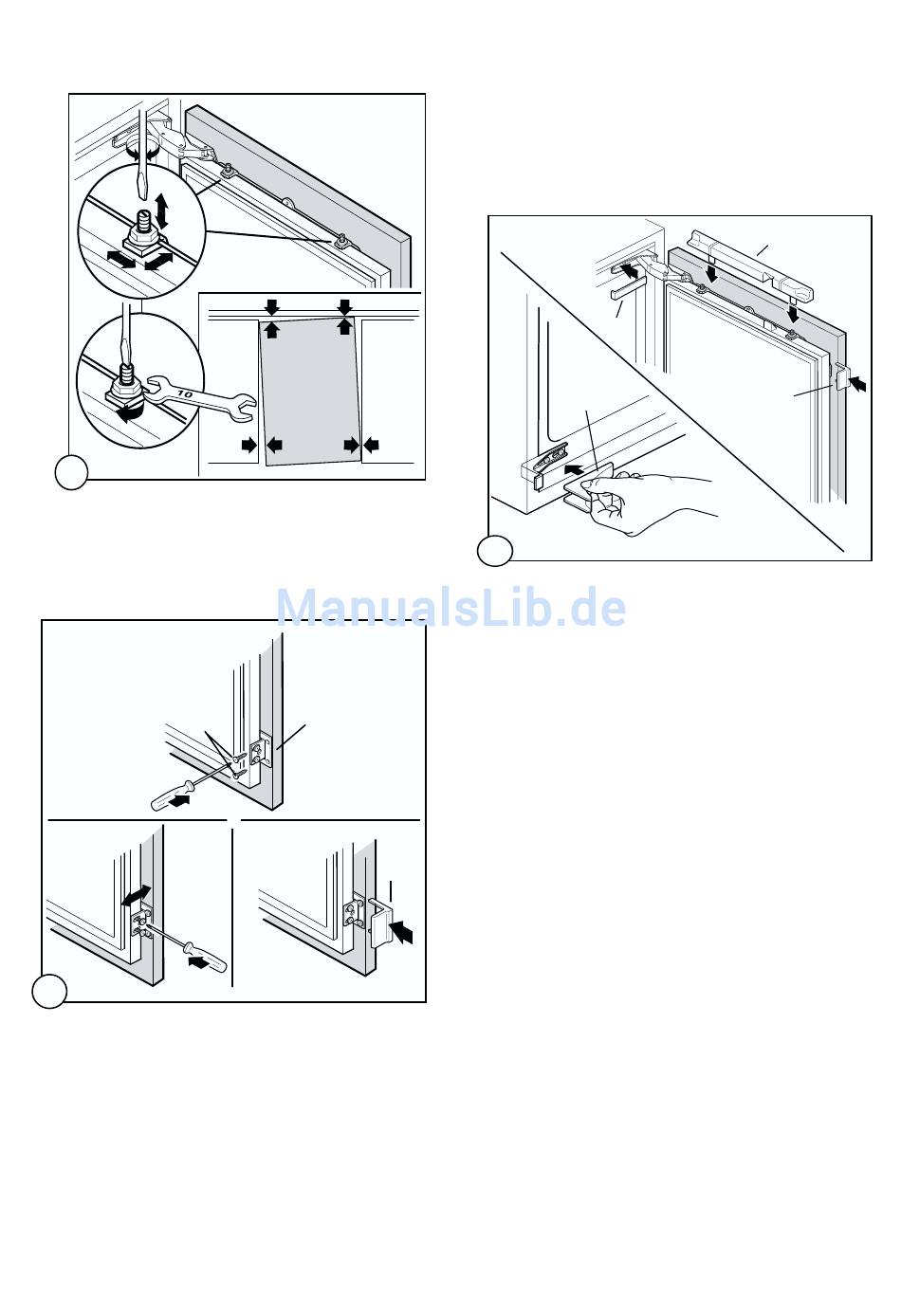

Abb. 13
Die Frontplatte durch die Regelungsschrauben und die
Langlöcher der Justierungsleiste (1) ausrichten. Die
Schraubenmuttern mit einem Schraubenschlüssel von
10 mm Schlüsselweite festziehen (2).
I
14
Abb. 14
a) Beide Befestigungswinkel (J) an der Möbeltür mit je
2 Schrauben (I) festschrauben.
b) Tür ausrichten, und Schrauben an der Gerätetür
festziehen.
c) Abdeckkappen (H) eindrücken.
Nach Abschluss der Arbeiten das exakte Schließen der
Türen überprüfen. Hierzu sowohl die Schrauben der
vier Befestigungswinkel (siehe Abb.14) als auch die
Regelungsschrauben (siehe Abb.13) verwenden.
Darauf achten, dass die Gerätedichtung gut schließt
(siehe Kapitel "Gerätedichtung").
16
=
=
a
J
b
Achtung!
Zwischen Möbeltür und Umbaumöbel einen ca. 2mm
Luftspalt sicher stellen, damit die Gerätetür einwandfrei
schließen kann.
15
Fig. 15
Befestigungswinkelabdeckungen (A u. H) einsetzen.
Abdeckung des Distanzstücks (M/M) eindrücken.
Scharnierschrauben mit den Kappen (G) abdecken.
Für die untere Tür analog den Arbeitsschritten 8 - 15
vorgehen.
Nach dem Türanschlagwechsel unbedingt überprü-
fen, dass die Türdichtungen einwandfrei am Gehäuse
anliegen und alle Schrauben kraftschlüssig angezo-
gen sind.
c
H
G
M/M
A
H
